УСТРОЙСТВО ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ В АВТОМОБИЛЯХ СЕМЕЙСТВА ЛАДА-САМАРА, ЛАДА-КАЛИНА, ЛАДА-ГРАНТА С КОНТРОЛЕРОМ М74 ЕВРО-4
Схемы ЭСУД:
- Схема электрических соединений электронной системы управления двигателем (ЭСУД) ЕВРО-4 М74 автомобилей семейства ЛАДА-САМАРА с двигателем 11183
- Назначение контактов контроллеров 11183-1411020-01/02 (используется в автомобилях семейства Лада-Самара), 11183-1411020-50/51 (используются в автомобилях семейства Лада-Калина)
- Схема электрических соединении ЭСУД ЕВРО-4 М74 автомобиля семейства ЛАДА-КАЛИНА с двигателем 11183
- Назначение контактов контроллера 11186-1411020-20/21 (используется в автомобиле Лада-Гранта двигатель 21116-40)
Схема электрооборудования автомобиля Лада-Гранта (Lada-Granta)
Диагностика электронной системы управления двигателем (ЭСУД) ЕВРО-4 М74 автомобилей семейства ЛАДА-САМАРА, ЛАДА-КАЛИНА с двигателем 11183
1. КОНТРОЛЛЕР И ДАТЧИКИ КОНТРОЛЛЕРА
Контроллер является центральным устройством системы управления двигателем. Он получает информацию от датчиков и управляет исполнительными механизмами, обеспечивая оптимальную работу двигателя при заданном уровне показателей автомобиля. Он расположен под консолью панели приборов и закреплен на кронштейне (рис. 1.1, 1.2).Контроллер управляет исполнительными механизмами, такими как топливные форсунки, катушка зажигания, электропривод дроссельной заслонки, нагреватель датчика кислорода, клапан продувки адсорбера и различными реле.
Контроллер управляет включением и выключением главного реле, через которое напряжение питания от аккумуляторной батареи поступает на элементы системы (кроме электробензонасоса, электровентилятора, блока управления и индикатора состояния автомобильной противоугонной сигнализации (АПС)). Он включает главное реле при включении зажигания. При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (завершение вычислений, установка регулятора холостого хода в положение, предшествующее запуску двигателя).
Рис. 1.1. Расположение контроллера в салоне автомобилей семейства LADA SAMARA: 1 - контроллер
Рис. 1.2. Расположение контроллера в салоне автомобилей семейства LADA KALINA: 1 - контроллер
При включении зажигания контроллер, кроме выполнения упомянутых выше функций, обменивается информацией с АПС (если функция иммобилизации включена, см. раздел 1.2). Если в результате обмена определяется, что доступ к автомобилю разрешен, то контроллер продолжает выполнение функций управления двигателем. В противном случае работа двигателя блокируется.
Контроллер выполняет также функцию диагностики системы. Он определяет наличие неисправностей элементов системы, включает сигнализатор и сохраняет в своей памяти коды, обозначающие характер неисправности и помогающие механику осуществить ремонт. Дополнительные сведения об использовании диагностической функции контроллера см. в разделе "Диагностика".
Контроллер подает на различные устройства напряжение питания 5 В или 12 В. В некоторых случаях оно подается через резисторы контроллера, имеющие столь высокое сопротивление, что при включении в цепь контрольной лампочки она не загорается. В большинстве случаев обычный вольтметр с низким внутренним сопротивлением не дает точных показаний.
Для контроля напряжения выходных сигналов контроллера необходим цифровой вольтметр с внутренним сопротивлением не менее 10 МОм.
Память контроллера
Контроллер имеет три типа памяти: программируемое постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и электрически репрограммируемое запоминающее устройство (ЭРПЗУ).
Постоянное запоминающее устройство (ПЗУ)
В ПЗУ хранится программа управления, которая содержит последовательность рабочих команд и калибровочную информацию. Калибровочная информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые в свою очередь зависят от массы автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии и других факторов.
Эта память является энергонезависимой, т.е. ее содержимое сохраняется при отключении питания.
Оперативное запоминающее устройство (ОЗУ)
Оперативное запоминающее устройство используется микропроцессором для временного хранения измеряемых параметров, результатов вычислений, кодов неисправностей. Микропроцессор может по мере необходимости вносить в ОЗУ данные или считывать их.
Эта память является энергозависимой. При прекращении подачи питания (отключение аккумуляторной батареи или отсоединение от контроллера жгута проводов) содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.
Электрически репрограммируемое запоминающее устройство (ЭРПЗУ)
ЭРПЗУ используется для хранения идентификаторов контроллера, двигателя и автомобиля, а также кодов-паролей автомобильной противоугонной системы (АПС). Коды-пароли, принимаемые контроллером от блока управления АПС, сравниваются с хранимыми в ЭРПЗУ и меняются микропроцессором по определенному закону.
ЭРПЗУ является энергонезависимой памятью и может хранить информацию без подачи питания на контроллер.
ВНИМАНИЕ. В случае неисправности контроллера для замены необходимо использовать "чистый" контроллер (см. раздел "Иммобилизатор").
Проверка работоспособности контроллера
1 После замены контроллера необходимо выполнить процедуру адаптации нуля дроссельной заслонки и процедуру адаптации функции диагностики пропусков воспламенения.
Процедура адаптации нуля дроссельной заслонки:
- на стоящем автомобиле необходимо включить зажигание, выждать 30 с, выключить зажигание, дождаться отключения главного реле.
Адаптация будет прервана, если:
- прокручивается двигатель;
- автомобиль движется;
- нажата педаль акселератора;
- температура двигателя ниже 5 °С или выше 100 °С;
- температура окружающего воздуха ниже 5 °С.
Процедура адаптации функции диагностики пропусков воспламенения:
- прогреть двигатель до рабочей температуры (контролируемый параметр TMOT_W = 60...90 °С);
- разогнать автомобиль на 2-й передаче до достижения повышенных оборотов коленчатого вала (NMOT_W = 4000 мин"1) и произвести торможение двигателем (NMOTW = 1000 мин1);
- выполнить торможение двигателем шесть раз за одну поездку.
2 Провести диагностику (см. порядок в карте А "Проверка диагностической цепи").
ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ)
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА (ДТВ)
В системе управления двигателем используется датчик массового расхода воздуха термоанемометрического типа с частотной характеристикой цифрового выходного сигнала. Он расположен между воздушным фильтром и шлангом впускной трубы (рис. 1.3).
Сигнал ДМРВ представляет собой цифровой сигнал, частота следования импульсов которого зависит от количества воздуха, проходящего через датчик (увеличивается при увеличении расхода воздуха). Диагностический прибор считывает показания датчика как расход воздуха в килограммах в час.
При возникновении неисправности цепи ДМРВ контроллер заносит в свою память ее код и включает сигнализатор. В этом случае контроллер рассчитывает значение массового расхода воздуха по частоте вращения коленчатого вала и положению дроссельной заслонки.
Датчик массового расхода воздуха имеет встроенный датчик температуры воздуха. Чувствительным элементом является термистор (резистор, изменяющий сопротивление в зависимости от температуры), установленный в потоке воздуха (см. табл. 1). Выходной сигнал подключенного к контроллеру ДТВ представляет собой напряжение постоянного тока в диапазоне 0,1...4,8 В, величина которого зависит от температуры воздуха, проходящего через датчик.
При возникновении неисправности цепи ДТВ контроллер заносит в свою память ее код и включает сигнализатор. В этом случае контроллер заменяет показания датчика фиксированным значением температуры воздуха (33 °С).

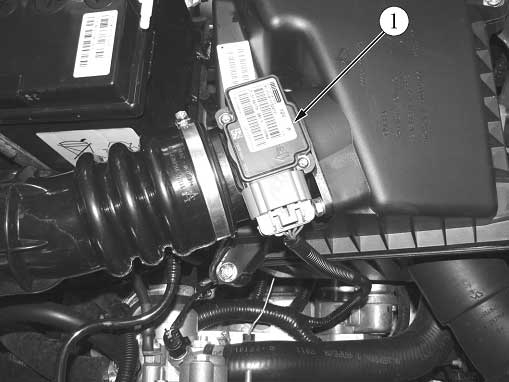

Рис. 1.3. Расположение датчика массового расхода воздуха в подкапотном пространстве автомобилей семейств LADA SAMARA и LADA KALINA: 1 - ДМРВТаблица 1.1.

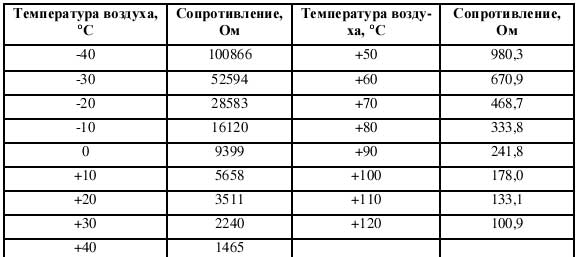

Таблица зависимости сопротивления ДТВ от температуры всасываемого воздуха (±3,5%).
ВНИМАНИЕ. Отсутствие уплотнительной втулки может привести к нарушению работы двигателя. При работе с датчиком соблюдать осторожность. Не допускать попадания внутрь датчика посторонних предметов. Повреждение датчика приведет к нарушению нормальной работы системы управления двигателем. Запрещается вынимать чувствительный элемент из корпуса датчика, так как это может привести к изменению его характеристики.
ДАТЧИКИ ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (ДПДЗ)
В системе Дроссельного Патрубка с Электроприводом (ЭДП) применяются два ДПДЗ.
ДПДЗ представляет собой резистор потенциометрического типа, на один из выводов которого подается опорное напряжение (5 В) с контроллера, а на второй масса с контроллера. С вывода, соединенного с подвижным контактом потенциометра, подается выходной сигнал ДПДЗ на контроллер.
Контроллер управляет положением дроссельной заслонки с помощью электропривода в соответствии с положением педали акселератора. По показаниям ДПДЗ контроллер отслеживает положение дроссельной заслонки.
При включении зажигания контроллер устанавливает заслонку в предпусковое положение, степень открытия которой зависит от температуры охлаждающей жидкости. В предпусковом положении дроссельной заслонки выходной сигнал ДПДЗ 1 должен быть в пределах 0,6...0,8 В, выходной сигнал ДПДЗ 2 в пределах 4,2...4,4 В.
Если в течение 20-30 секунд не запустить двигатель или не нажать на педаль акселератора, то контроллер обесточивает электропривод дроссельного патрубка и дроссельная заслонка устанавливается в положение 10-11 % открытия дросселя. В обесточенном состоянии электропривода дроссельной заслонки выходной сигнал ДПДЗ 1 находится в пределах 0,9...1,0 В, выходной сигнал ДПДЗ 2 в пределах 4,0...4,1 В.
При любом положении дроссельной заслонки сумма сигналов ДПДЗ 1 и ДПДЗ 2 должна быть равна (5+0,1) В.
При возникновении неисправности цепей ДПДЗ контроллер обесточивает электропривод дроссельной заслонки, заносит в свою память ее код и включает сигнализатор. При этом дроссельная заслонка устанавливается в положение 10-11 % открытия дросселя.
ЭЛЕКТРОННАЯ ПЕДАЛЬ АКСЕЛЕРАТОРА (ЭПА)
На автомобилях с ЭДП применяется электронная педаль акселератора (ЭПА), которая электрически передает сигнал о положении педали акселератора контроллеру. ЭПА располагается на кронштейне под правой ногой водителя.
В ЭПА используются два датчика положения педали акселератора (ДППА). ДППА представляют собой резисторы потенциометрического типа на которые подается питание от контроллера 5 В. ДППА механически связаны с приводом от рычага педали. Две независимые пружины между рычагом педали и корпусом создают возвратное усилие. Получая аналоговый электрический сигнал от ЭПА, контроллер формирует сигнал для управления положением дроссельной заслонки.
Выходное напряжение ДППА меняется пропорционально нажатию педали акселератора. При отпущенной педали акселератора сигнал ДППА 1 должен быть в пределах 0,5...0,85 В, сигнал ДППА 2 в пределах 0,25...0,43 В. При нажатой педали акселератора сигнал ДППА 1 увеличивается до 4,4 В, сигнал ДППА 2 увеличивается до 2,2 В.
При любом положении педали акселератора сигнал ДППА 1 должен быть в два раза больше сигнала ДППА 2.

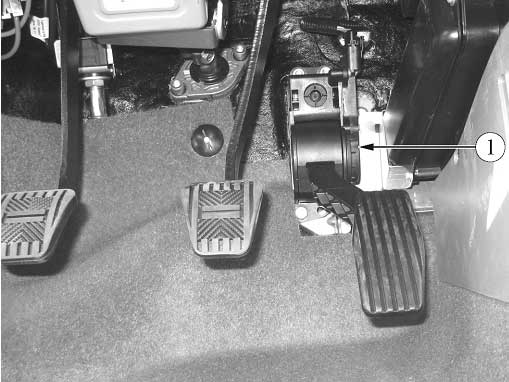

Рис. 1.4. Расположение электронной педали акселератора в салоне автомобилей семейства LADA KALINA: 1 - электронная педаль акселератораДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДТОЖ)
Датчик установлен в потоке охлаждающей жидкости двигателя на термостате, на головке цилиндров (рис. 1.5, 1.6).
Чувствительным элементом датчика температуры охлаждающей жидкости является термистор, т. е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Высокая температура вызывает низкое сопротивление, а низкая температура охлаждающей жидкости - высокое сопротивление (см. табл. 1.2). Датчик соединен со входом контроллера, подключенным к внутреннему источнику напряжения 5 В через резистор 2,15 кОм.
Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на ДТОЖ. Падение напряжения относительно высокое на холодном двигателе и низкое
на прогретом. Температура охлаждающей жидкости используется в большинстве функций управления двигателем.
При возникновении неисправности цепей ДТОЖ контроллер заносит в свою память ее код, включает сигнализатор и вентилятор системы охлаждения и рассчитывает значение температуры охлаждающей жидкости по специальному алгоритму.

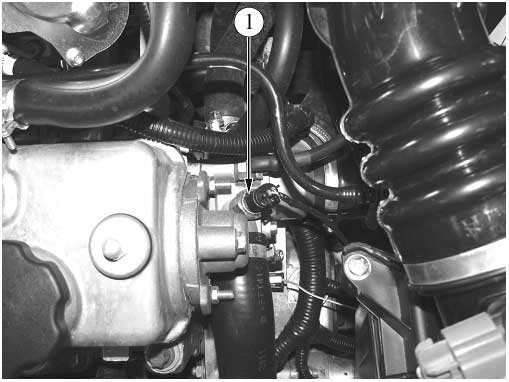

Рис. 1.5. Расположение датчика температуры охлаждающей жидкости в подкапотном пространстве автомобилей семейства LADA KALINA:1 - датчик температуры охлаждающей жидкости

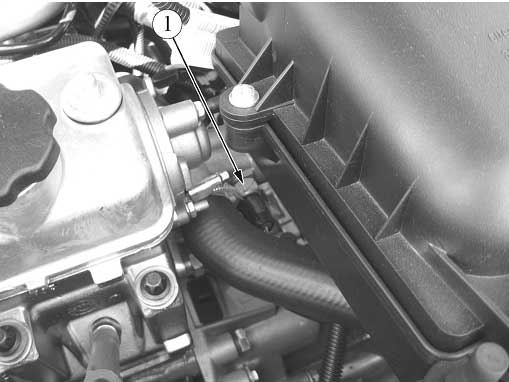

Рис. 1.6. Расположение датчика температуры охлаждающей жидкости в подкапотном пространстве автомобилей семейства LADA SAMARA:1 - датчик температуры охлаждающей жидкости.

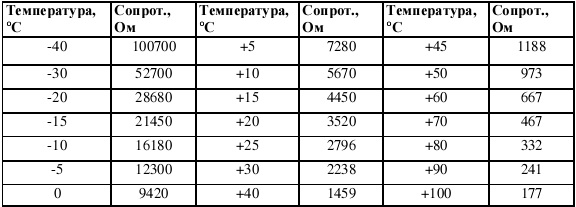

Таблица 1.2
Таблица зависимости сопротивления ДТОЖ от температуры охлаждающей жидкости (±2% )
ДАТЧИК ДЕТОНАЦИИ (ДД)

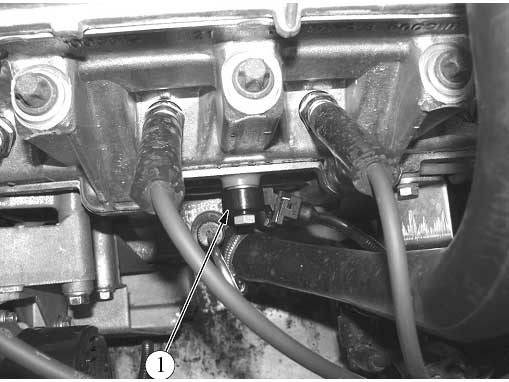

Рис. 1.7. Расположение датчика детонации на двигателе 11183: 1 - датчик детонацииДатчик детонации (ДД) установлен на блоке цилиндров (рис. 1.7). Пьезокерамический чувствительный элемент ДД генерирует сигнал напряжения переменного тока, ампли-туда и частота которого соответствуют параметрам вибраций двигателя.
При возникновении детонации амплитуда вибраций определенной частоты повышается. Контроллер при этом корректирует угол опережения зажигания для гашения детонации.
При возникновении неисправности цепей ДД контроллер заносит в свою память ее код и включает сигнализатор. Для определения и устранения неисправности необходимо использовать соответствующую диагностическую карту.
УПРАВЛЯЮЩИЙ ДАТЧИК КИСЛОРОДА (УДК)
Наиболее эффективное снижение токсичности отработавших газов бензиновых двигателей достигается при массовом соотношении воздуха и топлива в смеси (14,5...14,6) : 1. Данное соотношение называется стехиометрическим. При этом составе топливовоздушной смеси каталитический нейтрализатор наиболее эффективно снижает количество углеводородов, окиси углерода и окислов азота, выбрасываемых с отработавшими газами. Для оптимизации состава отработавших газов с целью достижения наибольшей эффективности работы нейтрализатора применяется управление топливоподачей по замкнутому контуру с обратной связью по наличию кислорода в отработавших газах.
Контроллер рассчитывает длительность импульса впрыска по таким параметрам, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и т.д. Для корректировки расчетов длительности импульса впрыска используется информация о наличии кислорода в отработавших газах, которую выдает датчик кислорода.
УДК устанавливается на выпускном коллекторе (рис. 1.8). Его чувствительный элемент находится в потоке отработавших газов. УДК генерирует напряжение, изменяющееся в диапазоне 50...900 мВ. Это выходное напряжение зависит от наличия или отсутствия кислорода в отработавших газах и от температуры чувствительного элемента УДК.
Когда УДК находится в холодном состоянии, выходной сигнал датчика отсутствует, поскольку в этом состоянии его внутреннее электрическое сопротивление очень высокое -несколько МОм. По мере прогрева датчика сопротивление падает и появляется способность генерировать выходной сигнал.
Для эффективной работы УДК должен иметь температуру не ниже 300°С. Для быстрого прогрева после запуска двигателя УДК снабжен внутренним электрическим подогревающим элементом, которым управляет контроллер. Коэффициент заполнения импульсных сигналов управления нагревателем (отношение длительности включенного состояния к периоду следования импульсов) зависит от температуры УДК и режима работы двигателя.

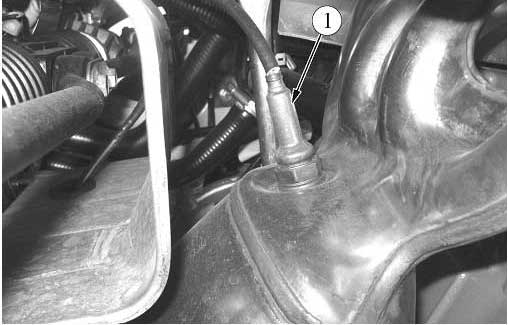

Рис. 1.8. Расположение управляющего и диагностического датчика кислорода в подкапотном пространстве автомобилей семейства LADA KALINA:1 - управляющий датчик кислорода;

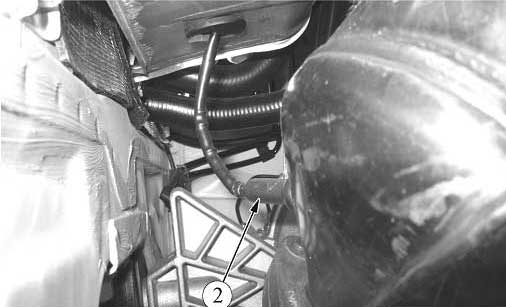

2 - диагностический датчик кислорода
Если температура датчика выше 300°С, то в момент перехода через точку стехиометрии, выходной сигнал датчика переключается между низким уровнем (50...200 мВ) и высоким (700...900 мВ). Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), высокий - богатой (отсутствует кислород).
Описание работы цепи
Контроллер выдает в цепь УДК стабильное опорное напряжение 3,3 В. Когда УДК не прогрет, напряжение выходного сигнала датчика находится в диапазоне 1,3...3,6 В. По мере прогрева датчика его внутреннее сопротивление уменьшается, и он начинает генерировать меняющееся напряжение, выходящее за пределы этого диапазона. По изменению напряжения контроллер определяет, что УДК прогрелся, и его выходной сигнал может быть использован для управления топливоподачей в режиме замкнутого контура.
При нормальной работе системы подачи топлива в режиме замкнутого контура выходное напряжение УДК изменяется между низким и высоким уровнями.
Отравление датчика кислорода
УДК может быть отравлен в результате применения этилированного бензина или использования при сборке вулканизирующихся при комнатной температуре герметиков, содержащих в большом количестве силикон (соединения кремния) с высокой летучестью. Испарения силикона могут попасть в систему вентиляции картера и присутствовать при процессе сгорания. Присутствие соединений свинца или кремния в отработавших газах может привести к выходу УДК из строя.
Неисправности цепей УДК, дефект датчика, его отравление или непрогретое состояние могут вызвать длительное нахождение напряжения сигнала в диапазоне 1,3...3,6 В. При этом в память контроллера занесется соответствующий код неисправности. Управление топливоподачей будет осуществляться по разомкнутому контуру.
Если контроллер получает сигнал с напряжением, свидетельствующим о длительном состоянии обедненности смеси, в его память заносится соответствующий код неисправности (низкий уровень сигнала датчика кислорода). Причиной неисправности может быть замыкание выходной цепи УДК на массу, негерметичность системы впуска воздуха или пониженное давление топлива.
Если контроллер получает сигнал с напряжением, свидетельствующим о длительном состоянии обогащенности смеси, в его память заносится соответствующий код неисправности (высокий уровень сигнала датчика кислорода). Причиной неисправности может быть замыкание выходной цепи УДК на источник напряжения или повышенное давление топлива в рампе форсунок.При возникновении кодов неисправности датчика кислорода контроллер осуществляет управление топливоподачей в режиме разомкнутого контура.
Техническое обслуживание датчика кислорода
При повреждениях жгута, колодки или штекеров датчика кислорода, ДК необходимо заменить. Ремонт жгута, колодки или штекеров не допускается. Для нормальной работы ДК должен сообщаться с атмосферным воздухом. Сообщение с атмосферным воздухом обеспечивается воздушными зазорами проводов датчика. Попытка отремонтировать провода, колодки или штекеры может привести к нарушению сообщения с атмосферным воздухом и ухудшению работы ДК.
При обслуживании ДК необходимо соблюдать следующие требования:
Не допускается попадание жидкости для чистки контактов или других материалов на датчик или колодки жгутов. Эти материалы могут попасть в ДК и вызвать нарушение работы. Кроме того, не допускаются повреждения изоляции проводов, приводящие к их оголению.
Запрещается сильно сгибать или перекручивать жгут ДК и присоединяемый к нему жгут проводов системы впрыска. Это может нарушить поступление атмосферного воздуха в ДК.
Для исключения неисправности в результате попадания воды необходимо не допускать повреждений уплотнения на периферии колодки жгута системы управления.
ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ (ДСА)
Датчик скорости автомобиля выдает импульсный сигнал, который информирует контроллер о скорости движения автомобиля. ДСА установлен на коробке передач (рис. 1.9.).
Рис. 1.9. Расположение датчика скорости в подкапотном пространстве автомобилей семейства LADA SAMARA: 1 - датчик скоростиПри вращении ведущих колес ДСА вырабатывает 6 импульсов на метр движения автомобиля. Контроллер определяет скорость автомобиля по частоте следования импульсов.
При неисправности цепей ДСА контроллер заносит в свою память ее код и включает сигнализатор.
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ)
Датчик положения коленчатого вала установлен на крышке масляного насоса (рис. 1.10) на расстоянии около 1+0,4 мм от вершины зубца задающего диска, закрепленного на коленчатом валу двигателя.Задающий диск объединен со шкивом привода генератора и представляет собой зубчатое колесо с 58 зубьями, расположенными с шагом 6°, и "длинной" впадиной для синхронизации, образованной двумя пропущенными зубьями. При совмещении середины первого зуба зубчатого сектора диска после "длинной" впадины с осью ДПКВ коленчатый вал двигателя находится в положении 114° (19 зубьев) до верхней мертвой точки 1-го и 4-го цилиндров.
При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Контроллер определяет положение и частоту вращения коленчатого вала по количеству и частоте следования этих импульсов и рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.
Провода ДПКВ защищаются от помех экраном, замкнутым на массу.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в свою память код неисправности и включает сигнализатор.

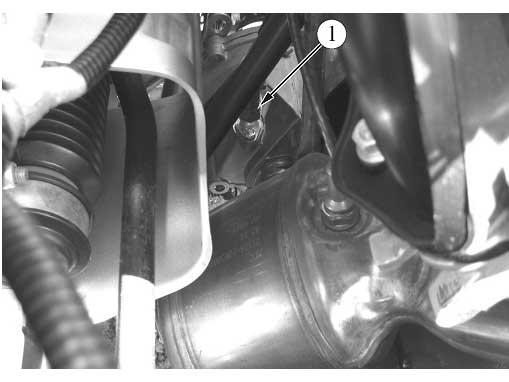

Рис. 1.10. Расположение датчика положения коленчатого вала на двигателе 11183:
1 - датчик положения коленчатого вала
ВЫКЛЮЧАТЕЛЬ СИГНАЛА ТОРМОЖЕНИЯ

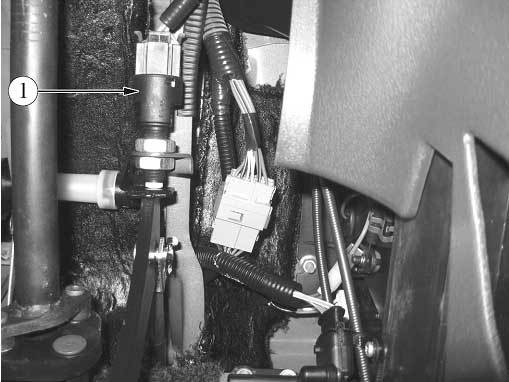

Рис. 1.11. Расположение выключателя сигнала торможения в салоне автомобилей семейства LADA SAMARA:1 - выключатель сигнала торможения
Выключатель сигнала торможения входит в состав узла педали тормоза и предназначен для подачи на контроллер ЭСУД соответствующих сигналов о нажатии /отпускании водителем педали тормоза. В системах управлением дроссельной заслонкой по проводам (Е-газ) сигналы выключателя педали тормоза играют важную роль, поскольку используются функцией безопасности ПО контроллера ЭСУД. По этой причине очень важно обеспечить, чтобы выключатель сигнала тормоза всегда находился в рабочем состоянии. В случае несоответствия его функциональной характеристики переключения, например, при самопроизвольном изменении значений регулировок, указанных в инструкции (из-за вибраций педали тормоза износа выключателя и блока педалей), двигатель автомобиля может переходить в аварийный режим работы с принудительно уменьшенной мощностью. Величина регулировочного зазора выключателя должна быть в пределах 0,2…0,5 мм. Выключатель сигнала торможения имеет две группы контактов, первая из которых коммутирует напряжение с Кл. 15, а вторая - напряжение с Кл. 30, поступающее на питание лампы стоп-сигнала. Оба эти сигнала поступают на контроллер ЭСУД. В состоянии отпущенной педали тормоза контакты первой группы должны быть нормально замкнуты, а контакты второй - нормально разомкнуты.
При неисправности выключателя сигнала торможения контроллер заносит в свою память ее код и включает сигнализатор. Код неисправности также заносится при неправильной регулировке зазора между насадкой приводного толкателя и корпусом выключателя.
ВЫКЛЮЧАТЕЛЬ СИГНАЛА ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ
Выключатель сигнала положения педали сцепления входит в состав узла педали сцепления и предназначен для подачи на контроллер ЭСУД сигнала о нажатой педали сцепления. Выключатель имеет одну группу контактов, коммутирующую напряжение с Кл. 15. Сигнал выключателя положения педали сцепления используется ПО контроллера ЭСУД для улучшения ездовых характеристик автомобиля.

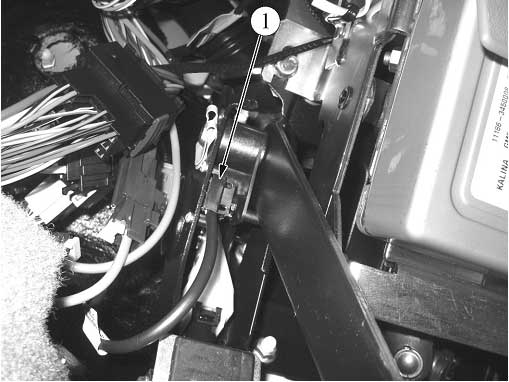

Рис. 1.12. Расположение выключателя сигнала положения педали сцепления в салоне автомобилей семейства LADA KALINA: 1 - выключатель сигнала торможенияПри неисправности выключателя сигнала положения педали сцепления контроллер заносит в свою память ее код и включает сигнализатор.
2. ИММ0БИЛИЗАТОР АПС-6

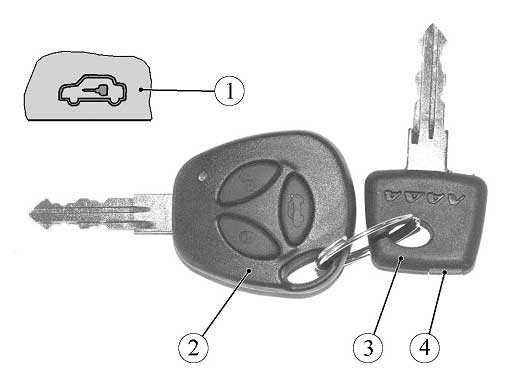

Рис.2.1. Состав иммобилизатора автомобилей семейства LADA KALINA:1 - сигнализатор иммобилизатора в комбинации приборов; 2 - пульт дистанционного управления (рабочий ключ зажигания); 3 - обучающий ключ зажигания; 4 - контейнер красного цвета с транспондером (кодирующим устройством)
Иммобилизатор (автомобильная противоугонная система) предназначен для предотвращения несанкционированного запуска двигателя.
Иммобилизатор АПС-6 состоит из: блока управления АПС; катушки связи, конструктивно расположенной в выключателе зажигания; обучающего ключа 3 (рис.2.1.) с контейнером красного цвета 4; рабочего ключа 2 (для автомобилей семейства LADA KALINA являющегося одновременно пультом дистанционного управления системой блокировки дверей); сигнализатора 1; соответствующей части программного обеспечения контроллера системы управления двигателем.
Режимы работы и состояния иммобилизатора отображаются при помощи сигнализатора и зуммера внутри блока управления АПС.
Блок управления АПС расположен на автомобилях семейства LADA KALINA в салоне автомобиля за накладкой консоли панели приборов, на автомобилях семейства LADA SAMARA слева под панелью приборов.
Сигнализатор расположен на автомобилях семейства LADA KALINA в комбинации приборов, на автомобилях семейства LADA SAMARA на панели приборов справа от рулевого колеса.
Блок управления АПС подключается к контроллеру ЭСУД через диагностическую линию. Блок управления имеет встроенное реле, которое подключает или отключает колодку диагностики от контроллера. Если к диагностической колодке не подключен диагностический прибор, то реле размыкает диагностическую цепь, и линия используется для связи контроллера и блока управления. При подключении диагностического прибора к колодке диагностики, реле замыкает диагностическую цепь, что позволяет производить обмен информацией между прибором и контроллером. Однако, блок управления АПС имеет приоритет перед диагностическим прибором при работе с контроллером, и в случае необходимости блок управления прерывает связь контроллера с диагностическим прибором (например, для обмена информацией между блоком управления и контроллером при запуске двигателя).
Контроллер ЭСУД и блок управления АПС (контроллер электропакета) могут находиться в одном из двух состояний:
- с выключенной функцией иммобилизации ("чистый"). В этом состоянии контроллер ЭСУД и блок управления АПС не представляют собой единую систему и запуск двигателя разрешен независимо от АПС;
- с включенной функцией иммобилизации ("обученный"). В этом состоянии работа двигателя возможна только при получении контроллером ЭСУД правильного пароля от блока управления АПС.
В обученное состояние контроллер ЭСУД и блок управления АПС (контроллер электропакета) переходят после выполнения процедуры обучения рабочего кодового ключа, которая выполняется при помощи обучающего ключа. После ее выполнения оба блока переходят в обученное состояние и вернуть их в чистое состояние невозможно.
При выполнении процедуры обучения в системе генерируется новый пароль, который сохраняется в энергонезависимой памяти контроллера ЭСУД и блока управления АПС (контроллера электропакета). Этот новый пароль также записывается в обучающий ключ.
ВНИМАНИЕ. Обучающий ключ нельзя использовать для обучения любой другой пары блок управления АПС - контроллер ЭСУД.
Во время процедуры перевода АПС в обученное состояние, одновременно обучается и рабочий кодовый ключ. Этот ключ используются для снятия АПС с охраны при эксплуатации автомобиля.
Замена неисправного контроллера ЭСУД
В случае неисправности контроллера для замены необходимо использовать "чистый" (необученный) контроллер. Для восстановления работоспособности АПС после замены необходимо выполнить процедуру обучения рабочего кодового ключа, используя имеющиеся обучающий и рабочий кодовый ключ.Замена неисправного блока управления АПС-6
В случае неисправности блока управления АПС для замены необходимо использовать любой работоспособный блок управления. Для восстановления работоспособности АПС после замены необходимо выполнить процедуру обучения рабочего кодового ключа, используя имеющийся обучающий кодовый ключ.
