3. СИСТЕМА ПОДАЧИ ТОПЛИВА
ОБЩЕЕ ОПИСАНИЕ

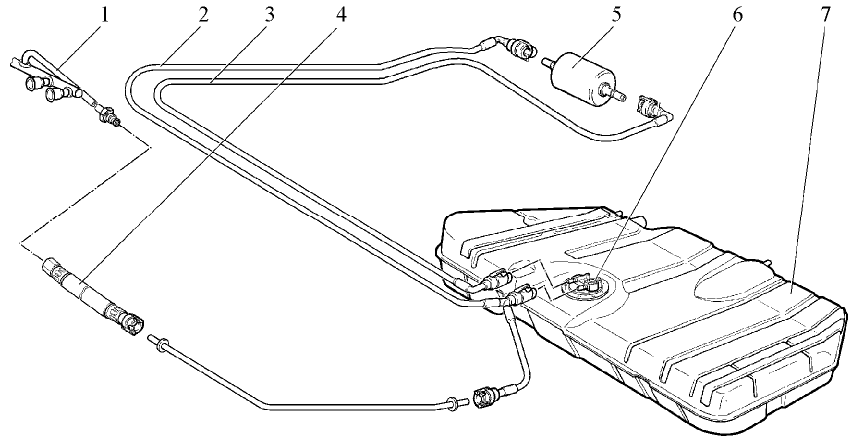

Рис. 3.1. Система подачи топлива:1 - рампа форсунок; 2 - трубка топливного фильтра и топливного трубопровода; 3 - трубка от электробензонасоса к топливному фильтру; 4 - шланг передней топливной трубки и топливного трубопровода; 5 - топливный фильтр; 6 - электробензонасос; 7 - топливный бак
Функцией системы подачи топлива (рис.3.1.) является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками, установленными во впускной трубе.
Электробензонасос, установленный в топливном баке, подает топливо через магистральный топливный фильтр и шланги подачи топлива на рампу форсунок.
Встроенный в электробензонасос регулятор давления топлива поддерживает давление топлива, подаваемого на форсунки, в пределах 364...400 кПа в зависимости от режима работы двигателя.
Контроллер включает топливные форсунки попарно-последовательно. Пары форсунок, 1/4 и 2/3, включаются попеременно через каждые 180° поворота коленчатого вала.
Сигнал контроллера, управляющий форсункой, представляет собой импульс, длительность которого соответствует количеству топлива, требующемуся двигателю. Этот импульс подается в определенный момент поворота коленчатого вала, который зависит от режима работы двигателя.
Подаваемый на форсунку управляющий сигнал открывает нормально закрытый клапан форсунки, подавая во впускной канал топливо под давлением.
Количество подаваемого топлива пропорционально времени, в течение которого форсунки находятся в открытом состоянии (длительность импульса впрыска). Контроллер поддерживает оптимальное соотношение воздух/топливо путем изменения длительности импульсов.
Увеличение длительности импульса впрыска приводит к увеличению количества подаваемого топлива при постояном расходе воздуха (обогащение смеси). Уменьшение длительности импульса впрыска приводит к уменьшению количества подаваемого топлива при постоянном расходе воздуха (обеднение смеси).
Для предотвращения травм или повреждений автомобиля при демонтаже и монтаже элементов системы подачи топлива в результате случайного пуска необходимо отсоединять провод от клеммы "минус" аккумуляторной батареи до проведения обслуживания и присоединять его после завершения работ.
Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива .
Порядок сбрасывания давления в системе подачи топлива:
- Включить нейтральную передачу, затормозить автомобиль стояночным тормозом.
- Отсоединить колодку жгута от электробензонасоса.
- Запустить двигатель и дать ему поработать на холостом ходу до остановки из-за выработки топлива.
- Включить стартер на 3 с для стравливания давления в трубопроводах. После этого можно безопасно работать с системой подачи топлива.
- После стравливания давления и завершения работ присоединить колодку жгута к электробензонасосу.
МОДУЛЬ ЭЛЕКТРОБЕНЗОНАСОСА
Модуль электробензонасоса включает в себя электробензонасос турбинного типа, регулятор давления топлива, фильтр грубой очистки топлива и датчик уровня топлива.
Модуль электробензонасоса погружного типа установлен в топливном баке (рис.3.2,3.3).
Насос обеспечивает подачу топлива из топливного бака через магистральный топливный фильтр на рампу форсунок.
Электробензонасос включается контроллером через реле. При включении зажигания контроллер запитывает реле на 2 секунды для создания необходимого давления топлива в рампе форсунок.
Если в течение этого времени прокрутка двигателя не начинается, контроллер выключает реле и ожидает начала прокрутки. После ее начала контроллер вновь включает реле.
Если зажигание включалось три раза без прокрутки двигателя, то следующее включение реле электробензонасоса возможно только с началом прокрутки.
ВНИМАНИЕ. Никогда не допускайте полной выработки топлива, так как это может привести к преждевременному износу и выходу из строя электробензонасоса.

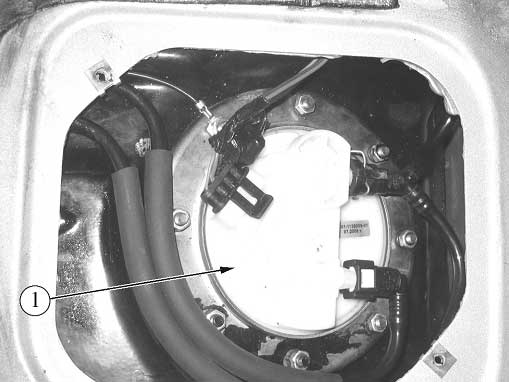

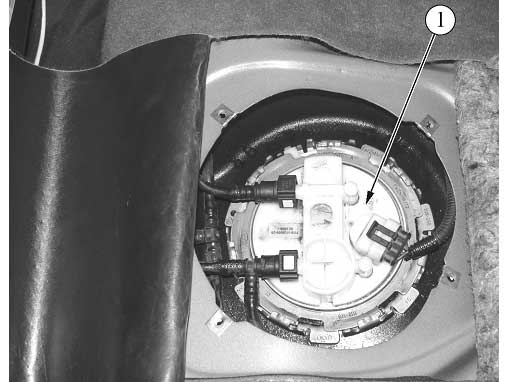

Рис.3.4. Расположение бензонасоса в автомобилях семейства Лада-Самара.
Рис.3.5. Расположение бензонасоса в автомобилях семейства Лада-Калина.
ТОПЛИВНЫЙ ФИЛЬТР
На автомобилях семейства LADA SAMARA топливный фильтр установлен под днищем кузова возле топливного бака (рис.3.6), на автомобилях семейства LADA KALINA на топливном баке (рис.3.7). Фильтр встроен в подающую магистраль между электробензонасосом и топливной рампой.
Фильтр имеет стальной корпус со штуцерами с обоих концов. Фильтрующий элемент изготавливается из бумаги и предназначен для улавливания частиц, которые могут привести к нарушению работы системы впрыска.

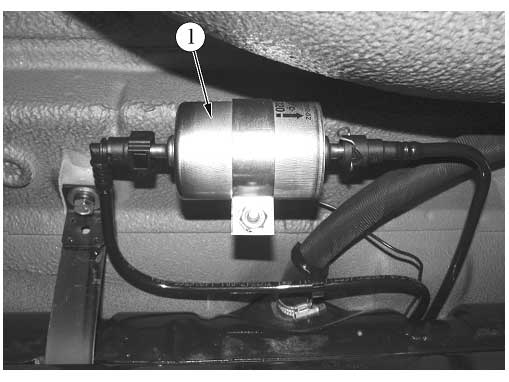

Рис.3.6. Расположение топливного фильтра на автомобилях семейства LADA SAMARA (вид снизу): 1 - топливный фильтр
Рис.3.7. Расположение топливного фильтра на автомобилях семейства LADA KALINA (вид снизу): 1 - топливный фильтрРАМПА ФОРСУНОК
Рампа форсунок (рис.3.8) представляет собой полую трубку, с установленными на ней форсунками. Рампа форсунок закреплена двумя болтами на впускной трубе.
Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.
На рампе форсунок расположен штуцер для контроля давления топлива, закрытый резьбовой пробкой.
Ряд диагностических процедур при техническом обслуживании автомобиля или при поиске неисправностей требуют проведения контроля давления топлива.
С помощью манометра, подключенного к штуцеру, можно определить давление топлива, подаваемого на форсунки.

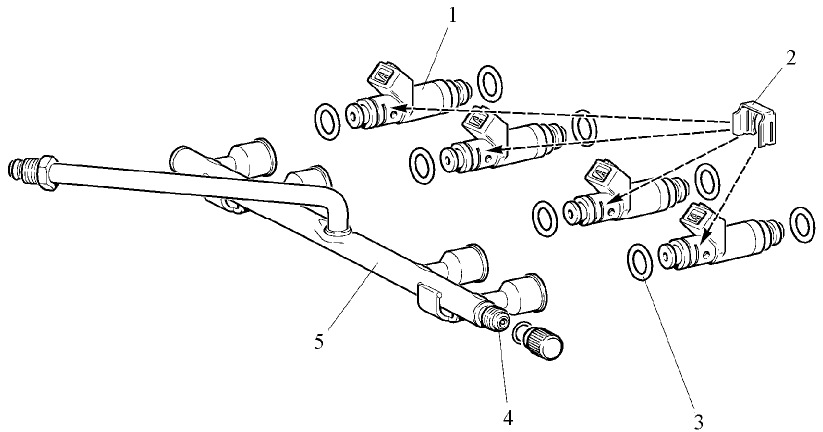

Рис.3.8. Рампа форсунок в сборе: 1 - форсунка; 2 - клипса форсунки;
3- уплотнительное кольцо; 4 - штуцер для контроля давления топлива; 5 - рампа форсунок.
ТОПЛИВНЫЕ ФОРСУНКИ
Форсунка (рис.3.8) системы распределенного впрыска представляет собой электромагнитное устройство, дозирующее подачу топлива под давлением во впускную трубу двигателя.
Форсунки 1 закреплены на рампе с помощью клипс 2. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами 3. Контроллер управляет электромагнитным клапаном форсунки, который пропускает топливо через направляющую пластину, обеспечивающую распыление топлива.
Направляющая пластина имеет отверстия, которые направляют топливо, образуя конический факел.
Факел топлива направлен на впускной клапан. До попадания топлива в камеру сгорания происходит его испарение и перемешивание с воздухом.
Форсунка, у которой произошел прихват клапана в частично открытом состоянии, вызывает потерю давления в рампе форсунок после выключения электробензонасоса, поэтому на некоторых двигателях будет наблюдаться увеличение времени прокрутки. Кроме того, форсунка с прихваченным клапаном может вызвать калильное зажигание, т.к. некоторое количество топлива будет попадать в двигатель после того, как он заглушён.
РЕЖИМЫ УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА
Как упоминалось выше в этой главе, количеством топлива, подаваемого через форсунки, управляет контроллер.Топливо подается по одному из двух разных методов: синхронному, т.е. в определенном положении коленчатого вала, или асинхронному, т.е. без синхронизации с вращением коленчатого вала.
Синхронная подача топлива является преимущественно применяемым методом.
Синхронизация срабатывания форсунок обеспечивается использованием сигнала датчика положения коленчатого вала (см. раздел 1.1).
Контроллер рассчитывает момент включения каждой из пар форсунок 1/4 и 2/3.
Асинхронная подача топлива используется на режиме пуска и динамических режимах работы двигателя.
Контроллер обрабатывает сигналы датчиков, определяет режим работы двигателя и рассчитывает длительность импульса впрыска топлива.
Для увеличения количества подаваемого топлива длительность импульса впрыска увеличивается, для уменьшения - сокращается.
Длительность импульса впрыска может быть проконтролирована с помощью диагностического прибора.
Управление топливоподачей осуществляется в одном из нескольких режимов, описанных ниже.
Отключение подачи топлива
Подача топлива не производится в следующих случаях:
- зажигание выключено (это предотвращает калильное зажигание);
- коленчатый вал двигателя не вращается (отсутствует сигнал ДПКВ);
- если контроллер определил наличие пропусков зажигания в одном или нескольких цилиндрах - подача топлива в эти цилиндры прекращается и сигнализатор неисправностей начинает мигать;
- частота вращения коленчатого вала двигателя превышает предельное значение (около 6200 об/мин).
Режим пуска При включении зажигания контроллер с помощью реле включает электробензонасос, который создает давление топлива в рампе форсунок.
Контроллер обрабатывает сигнал датчика температуры охлаждающей жидкости для определения необходимой для пуска длительности импульсов впрыска.
Когда коленчатый вал двигателя при пуске начинает проворачиваться, контроллер формирует импульс включения форсунок, длительность которого зависит от температуры
охлаждающей жидкости. На холодном двигателе импульс впрыска увеличивается для увеличения количества топлива, а на прогретом - длительность импульса уменьшается.
Система работает в режиме пуска до достижения определенной частоты вращения коленчатого вала (желаемые обороты холостого хода), значение которой зависит от температуры охлаждающей жидкости.
ВНИМАНИЕ. Необходимым условием запуска двигателя является достижение оборотов двигателя при прокрутке стартером значения не ниже 80 об/мин, напряжение в бортсети автомобиля при этом не должно быть ниже 6 В.
Режим управления топливоподачей по разомкнутому контуру
После пуска двигателя и до выполнения условий вхождения в режим замкнутого контура (управляющий датчик кислорода прогрет до необходимой температуры) контроллер управляет подачей топлива в режиме разомкнутого контура. В режиме разомкнутого контура контроллер рассчитывает длительность импульсов впрыска без учета наличия кислорода в выхлопных газах. Расчеты осуществляются на базе данных по частоте вращения коленчатого вала, массовому расходу воздуха, температуре охлаждающей жидкости и положению дроссельной заслонки.
Режим мощностного обогащения
Контроллер следит за положением дроссельной заслонки и частотой вращения коленчатого вала для определения моментов, когда необходима максимальная мощность двигателя.
Для развития максимальной мощности требуется более богатый состав топливной смеси, что осуществляется путем увеличения длительности импульсов впрыска.
Режим отключения подачи топлива при торможении двигателем
При торможении двигателем с полностью закрытой дроссельной заслонкой при включенных передаче и сцеплении впрыск топлива не производится.
Параметры этого режима можно наблюдать с помощью диагностического прибора.
Управление отключением подачи топлива при торможении двигателем и последующим восстановлением подчиняется определенным условиям по следующим параметрам:
- температура охлаждающей жидкости;
- частота вращения коленчатого вала;
- скорость автомобиля;
- угол открытия дроссельной заслонки;
- параметр нагрузки.
Компенсация изменения напряжения бортовой сети
При понижении напряжении бортсети накопление энергии в катушках зажигания происходит медленнее и механическое движение электромагнитного клапана форсунки занимает больше времени.Контроллер компенсирует падение напряжения бортсети путем увеличения времени накопления энергии в катушке зажигания и длительности импульсов впрыска.
Соответственно, при возрастании напряжения в бортовой сети автомобиля контроллер уменьшает время накопления энергии в катушке зажигания и длительность импульсов впрыска.
Регулирование подачи топлива по замкнутому контуру
Система входит в режим замкнутого контура при выполнении всех следующих условий:1. Управляющий датчик кислорода достаточно прогрет для нормальной работы.
2. Температура охлаждающей жидкости выше определенного значения.
3. С момента запуска двигатель проработал определенный период времени, зависящий от температуры охлаждающей жидкости в момент пуска.
4. Двигатель не работает ни в одном из нижеперечисленных режимов:
- -пуск двигателя;
- -отключение подачи топлива;
- -режим максимальной мощности.
В режиме управления топливоподачей по замкнутому контуру контроллер первоначально рассчитывает длительность импульсов впрыска по данным тех же датчиков, что и для режима разомкнутого контура (базовый расчет). Отличие заключается в том, что в режиме замкнутого контура контроллер использует сигнал управляющего датчика кислорода для корректировки расчетов длительности импульсов впрыска в целях обеспечения максимальной эффективности работы каталитического нейтрализатора.
Существует два вида корректировки подачи топлива - текущая и корректировка самообучения. Первая (текущая) корректировка рассчитывается по показаниям датчика кислорода и может изменяться относительно быстро, чтобы компенсировать текущие отклонения состава смеси от стехиометрического. Вторая (корректировка самообучения) рассчитывается для каждой совокупности параметров "обороты-нагрузка" на основе текущей корректировки и изменяется относительно медленно.
Текущая корректировка обнуляется при каждом выключении зажигания. Корректировка самообучения хранится в памяти контроллера до отключения аккумуляторной батареи.
Целью корректировки по результатам самообучения является компенсация отклонений состава топливовоздушной смеси от стехиометрического, возникающих в результате разброса характеристик элементов ЭСУД, допусков при изготовлении двигателя, а также отклонений параметров двигателя в период эксплуатации (износ, закоксовка и т.д.).
Для более точной компенсации возникающих отклонений весь диапазон работы двигателя разбит на 4 характерные зоны обучения:
- холостой ход;
- высокие обороты при малой нагрузке;
- частичные нагрузки;
- высокие нагрузки.
При работе двигателя в любой из зон по определенной логике происходит коррекция длительности импульсов впрыска до тех пор, пока реальный состав смеси не достигнет оптимального значения.
При смене режима работы двигателя в оперативной памяти контроллера (ОЗУ) сохраняется последнее значение коэффициента коррекции для данной зоны.
Полученные таким образом коэффициенты коррекции характеризуют конкретный двигатель и участвуют в расчете длительности импульса впрыска при работе системы в режиме разомкнутого контура и при пуске, не имея при этом возможности изменяться.
Значение корректировки, при котором регулирование подачи топлива по замкнутому контуру не требуется, равно 1 (для параметра корректировки топливоподачи по результатам самообучения на холостом ходу оно равно 0). Любое изменение от 1(0) указывает на то, что функция регулирования топливоподачи по замкнутому контуру изменяет длительность импульса впрыска. Если значение корректировки топливоподачи по замкнутому контуру больше 1(0), происходит увеличение длительности импульса впрыска, т.е. увеличение подачи топлива. Если значение корректировки топливоподачи по замкнутому контуру меньше 1(0), происходит уменьшение длительности импульса впрыска, т.е. уменьшение подачи топлива. Предельным диапазоном изменения текущей корректировки топливоподачи и корректировки самообучением является диапазон 1±0,25 (±5). Выход любого из коэффициентов коррекции за пределы регулирования в сторону обогащения или обеднения смеси свидетельствует о наличии неисправности в двигателе или ЭСУД (отклонение давления топлива, подсос воздуха, негерметичность в системе выпуска и т.д.).
Коррекция самообучения для регулирования топливоподачи на автомобилях с каталитическим нейтрализатором является непрерывным процессом в течение всего срока эксплуатации автомобиля и обеспечивает выполнение жестких норм по токсичности отработавших газов.
При отключении аккумуляторной батареи значения коэффициентов коррекции обнуляются и процесс самообучения начинается заново.
4. СИСТЕМА ЗАЖИГАНИЯ
ОБЩЕЕ ОПИСАНИЕ
В системе зажигания двигателя 11183 (рис.4.1) применяется 4-выводная катушка зажигания, представляющая собой блок двух 2-выводных катушек зажигания.

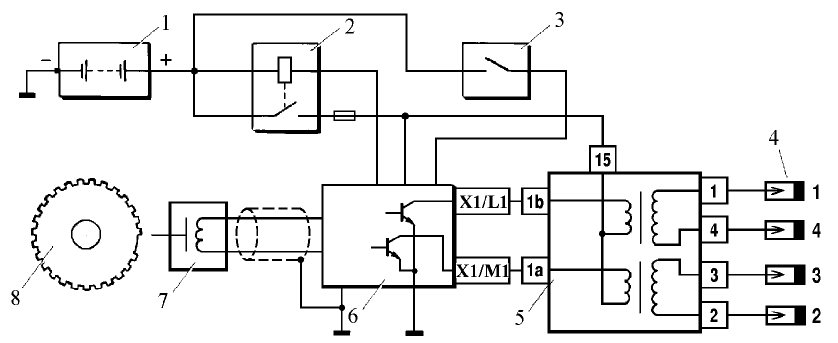

Рис.4.1. Система зажигания двигателя 11183:
1 - аккумуляторная батарея; 2 - реле главное; 3 - выключатель зажигания; 4 - свечи зажигания; 5 - катушка зажигания; 6 - контроллер; 7 - датчик положения коленчатого вала; 8 - задающий диск.
Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует мощные транзисторные вентили (рис.4.1).
В системе зажигания применяется метод распределения искры, называемый методом "холостой искры". Цилиндры двигателя объединены в пары 1-4 и 2-3, и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).
В связи с постоянным направлением тока в первичной и вторичной обмотках, ток искрообразования одной свечи всегда протекает с центрального электрода на боковой, а второй - с бокового на центральный.
КАТУШКА ЗАЖИГАНИЯ
Катушка зажигания имеет следующие цепи:Цепь питания первичных обмоток
Напряжение бортсети автомобиля поступает с главного реле (реле зажигания) на контакт "15"
4-выводной катушки зажигания.
Цепь управления первичной обмоткой катушки зажигания 1 и 4 цилиндров, контакт "lb"
Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания,
выдающей высокое напряжение на свечи зажигания цилиндров 1 и 4.
Цепь управления первичной обмоткой катушки зажигания 2 и 3 цилиндров, контакт "1а"
Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания,
выдающей высокое напряжение на свечи зажигания цилиндров 2 и 3.

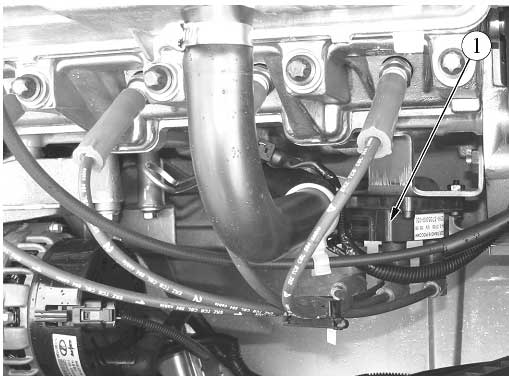

Рис.4.2. Расположение катушки зажигания на двигателе 11183: 1 - катушка зажиганияГАШЕНИЕ ДЕТОНАЦИИ
Для предотвращения выхода из строя двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.Для обнаружения детонации в системе имеется датчик детонации.
Контроллер анализирует сигнал этого датчика и при обнаружении детонации,
характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот,
корректирует угол опережения зажигания по специальному алгоритму.
Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам,
т.е. определяется в каком цилиндре происходит детонация,
и уменьшается угол опережения зажигания только для этого цилиндра.
В случае неисправности датчика детонации в память контроллера
заносится соответствующий код неисправности и включается сигнализатор неисправностей.
Кроме того, контроллер на определенных режимах работы двигателя
устанавливает пониженный угол опережения зажигания, исключающий появление детонации.
5. ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ
Контроллер управляет реле включения электровентилятора системы охлаждения двигателя.
Включение вентилятора возможно только при работающем двигателе.
Электровентилятор включается и выключается в зависимости от температуры двигателя.
На автомобилях семейства LADA SAMARA (рис.5.1) электровентилятор системы охлаждения включается,
если температура охлаждающей жидкости превысит 101 °С.
Электровентилятор выключается после падения температуры охлаждающей жидкости ниже 97 °С.
При наличии активных кодов неисправностей датчика температуры охлаждающей жидкости
электровентилятор системы охлаждения работает до очистки кодов или до остановки двигателя.

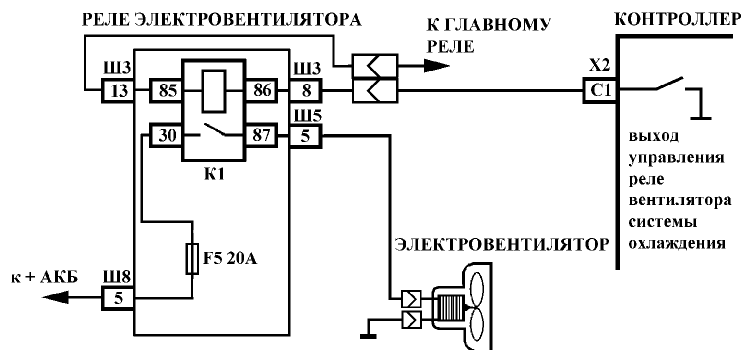

Рис.5.1. Электрическая цепь вентилятора системы охлаждения автомобилей семейства LADA SAMARA
Рис.5.2. Электрическая цепь вентилятора системы охлаждения автомобилей семейства LADA KALINA На автомобилях семейства LADA KALINA электровентилятор системы охлаждения двигателя работает в двух режимах - с максимальной производительностью и с пониженной производительностью (рис.5.2).
Пониженная производительность электровентилятора включается если температура охлаждающей жидкости превысит 100 °С, при этом управление соответствующим реле электровентилятора осуществляется с контакта "Х2/С1" контроллера.
Максимальная производительность электровентилятора включается если температура охлаждающей жидкости превысит 104 °С, при этом управление соответствующим реле электровентилятора осуществляется с контакта "X2/D1" контроллера.
Электровентилятор выключается после падения температуры охлаждающей жидкости ниже 97 °С.
Контроллер диагностирует включение вентилятора (контакт Х2/Н4).
6. СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА
Система вентиляции картера (рис.6.1) обеспечивает удаление картерных газов.
Картерные газы по вытяжному шлангу поступают в маслоотделитель, расположенный в крышке головки цилиндров.
Шланги первого и второго контуров представляют собой два шланга (один малого диаметра, другой большого), по которым картерные газы, прошедшие маслоотделитель, подаются в камеру сгорания.
Первый контур имеет калиброванное отверстие - жиклер диаметром 1,7±0,05 мм. Жиклер расположен в шланге первого контура (шланг малого диаметра) со стороны, присоединяемой к штуцеру маслоотделителя. Шланг первого контура идет от маслоотделителя к модулю впуска (задроссельное пространство).
Шланг второго контура (шланг большего диаметра) идет от маслоотделителя к шлангу впускной трубы (наддроссельное пространство).
На режиме холостого хода картерные газы подаются через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое разрежение, и картерные газы эффективно отсасываются в задроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу.
На режимах под нагрузкой, когда дроссельная заслонка открыта, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шланг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

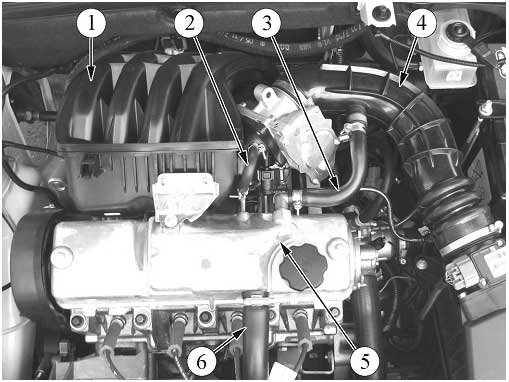

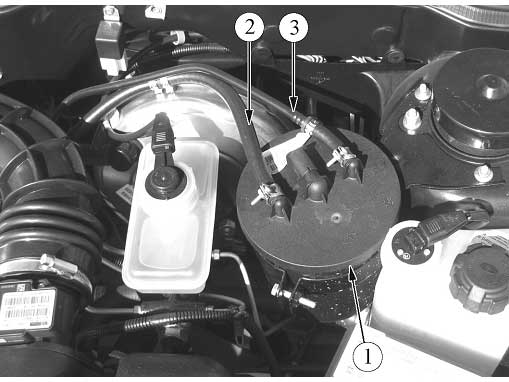

Рис.6.1. Система вентиляции картера двигателя 11183: 1 - модуль впуска; 2 - шланг первого контура; 3 - шланг второго контура; 4 - шланг впускной трубы; 5 -крышка головки цилиндров; 6 - вытяжной шланг7. СИСТЕМА ВПУСКА ВОЗДУХА
ВОЗДУШНЫЙ ФИЛЬТР
Воздушный фильтр установлен в передней части подкапотного пространства и закреплен на резиновых опорах (рис.7.1). Фильтрующий элемент воздушного фильтра - бумажный с большой площадью фильтрующей поверхности.
Наружный воздух засасывается через патрубок забора воздуха, расположенный внизу под корпусом воздушного фильтра. Затем воздух проходит через фильтрующий элемент воздушного фильтра, датчик массового расхода воздуха, шланг впускной трубы и дроссельный патрубок.
После дроссельного патрубка воздух направляется в каналы модуля впуска и впускной трубы, а затем в головку цилиндров и в цилиндры.

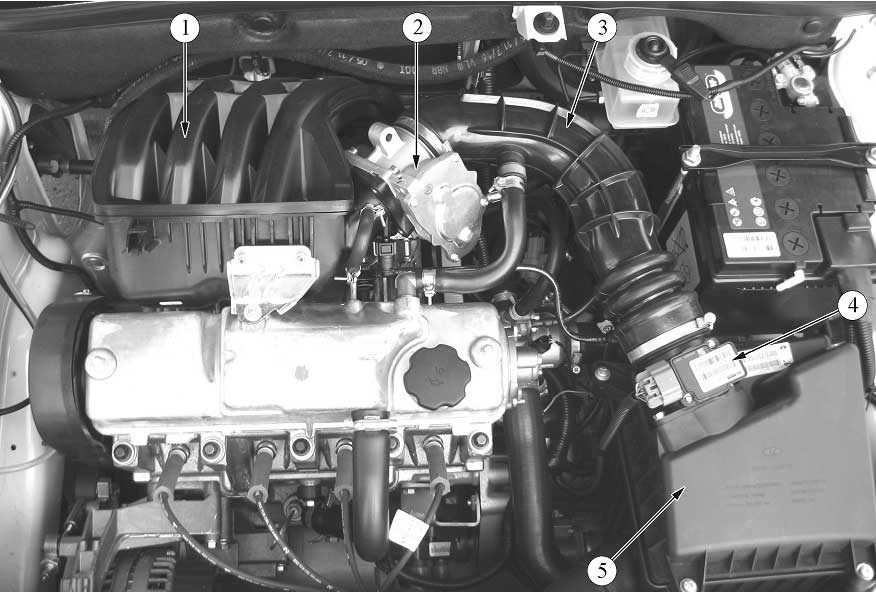

1. Система впуска воздуха двигателя 11183:1 - модуль впуска; 2 - дроссельный патрубок с электроприводом; 3
4 - датчик массового расхода воздуха; 5 - воздушный фильтр
ДРОССЕЛЬНЫЙ ПАТРУБОК С ЭЛЕКТРОПРИВОДОМ
Дроссельный патрубок с электроприводом системы распределенного впрыска топлива закреплен на модуле впуска 1 (см. рис.7.1). Он дозирует количество воздуха, поступающего во впускную трубу. Поступление воздуха в двигатель дозируется дроссельной заслонкой с электроприводом, управляемой контроллером.
ВНИМАНИЕ. После установки дроссельного патрубка никакой регулировки не требуется. Дроссельная заслонка устанавливается в исходное положение контроллером.
Холостой ход
Контроллер управляет частотой вращения коленчатого вала на режиме холостого хода. Исполнительным устройством является дроссельная заслонка, угол открытия которой на холостом ходу задается контроллером.
8. СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА
Система улавливания паров бензина (СУПБ) состоит из угольного адсорбера с электромагнитным клапаном продувки и соединительных трубопроводов.Пары бензина из топливного бака подаются в улавливающую емкость (адсорбер с активированным углем) для удержания их при неработающем двигателе. Пары поступают через патрубок, обозначенный надписью "TANK" (рис.8.1).
Рис.8.1. Расположение адсорбера на автомобилях семейства LADA SAMARA:1 - адсорбер; 2 - трубка паропровода передняя к патрубку адсорбера "TANK" (подвод паров из бензобака); 3 - трубка адсорбера и клапана продувки адсорбера (подвод разрежения)
Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера после того, как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру. Воздух подводится в адсорбер через патрубок "AIR", где смешивается с парами бензина. Образовавшаяся таким образом смесь засасывается во впускную трубу двигателя для сжигания в ходе рабочего процесса.
Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса (16 Гц, 32 Гц).
Диагностический прибор отображает коэффициент заполнения управляющего сигнала. Коэффициент 0% означает, что продувка адсорбера не осуществляется. Коэффициент 100% означает, что происходит максимальная продувка.
Контроллер включает электромагнитный клапан продувки когда:
- температура охлаждающей жидкости выше определенного значения;
- система работает в режиме обратной связи по сигналу датчика кислорода;
- система исправна.
Неисправности и их причины
Нестабильность холостого хода, остановка двигателя, повышенная токсичность и ухудшение ездовых качеств могут быть вызваны следующими причинами:- неисправность электромагнитного клапана продувки;
- повреждение адсорбера;
- переполнение адсорбера;
- повреждения или неправильные соединения шлангов;
- пережатие или засорение шлангов.
Визуальный контроль адсорбера и клапана продувки адсорбера .
Осмотреть электромагнитный клапан и адсорбер (рис.8.1, 8.2, 8.3).
При наличии трещин или повреждений корпуса узел заменить.
Проверить надежность соединения шлангов подвода разрежения и паров из бензобака.

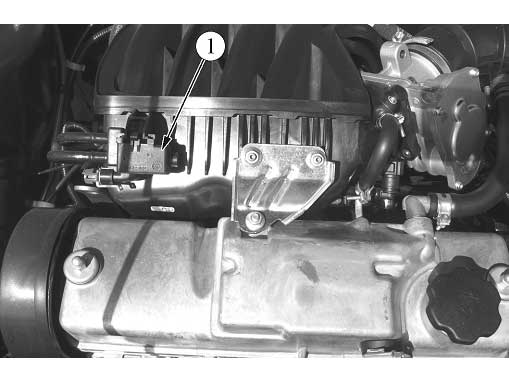

Рис.8.2. Расположение клапана продувки адсорбера на автомобилях семейства LADA SAMARA: 1 - клапан продувки адсорбера

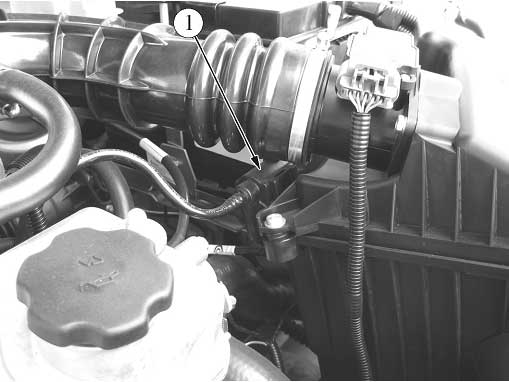

Рис.8.3. Расположение клапана продувки адсорбера на автомобилях семейства LADA KALINA: 1 - клапан продувки адсорбера9. КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР
Для выполнения норм Евро-3 и Евро-4 на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска. Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.
При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений (выше 970 °С), которым он подвергается при окислении избыточных количеств углеводородов. При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение давления отработавших газов. Возможной причиной выхода из строя нейтрализатора является применение этилированного бензина. Содержащийся в нем тетраэтилсвинец за короткое время приводит к отравлению нейтрализатора, что значительно снижает эффективность его действия.
Также причиной выхода из строя нейтрализатора является применение прокладок, содержащий силикон, и использование не рекомендованных типов моторных масел с повышенным содержанием серы и фосфора.
Диагностика состояния нейтрализатора осуществляется контроллером, который сопоставляет сигналы датчиков кислорода до и после нейтрализатора. В случае обнаружения снижения эффективности нейтрализатора, способного вызвать выход количества вредных выбросов за пределы норм Евро-3 и Евро-4, контроллер формирует соответствующий код неисправности и включает сигнализатор.

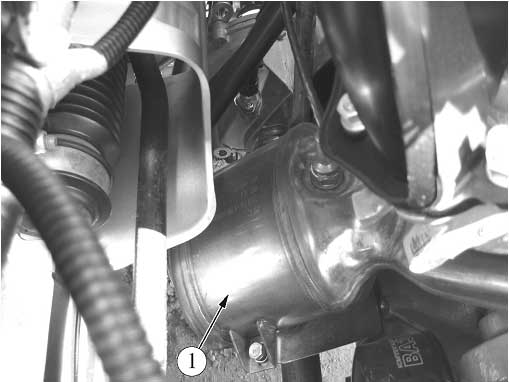

Рис.9.1. Расположение каталитического нейтрализатора на двигателе 11183: 1 - каталитический нейтрализатор10 СТАРТЕР
В данной системе управления двигателем питание на обмотку втягивающего стартера поступает через контакты дополнительного реле (рис.10.1, 10.2).
Контроллер включает реле стартера при включении зажигания, если получен "правильный" пароль от АПС, и выключает после запуска двигателя (частота вращения коленчатого вала двигателя достигла 500 об/мин) или через 7-20 секунд (в зависимости от температуры охлаждающей жидкости) после начала прокрутки стартера. Контроллер запрещает включение дополнительного реле стартера при работающем двигателе.

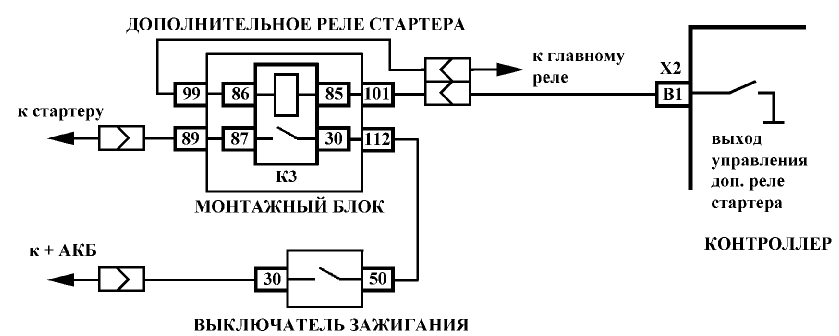

Рис.10.1. Схема включения стартера на автомобилях семейства LADA SAMARA

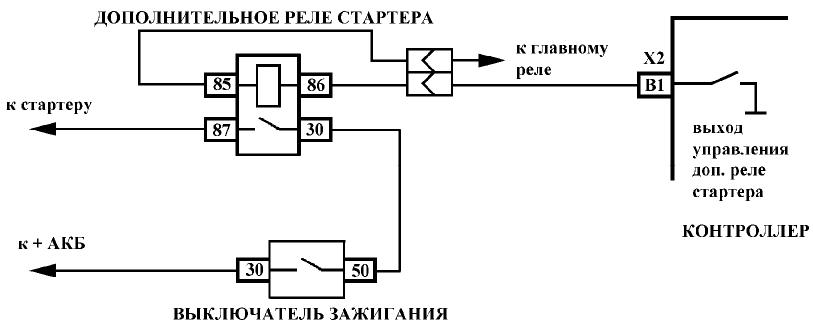

Рис. 1.10.2. Схема включения стартера на автомобилях семейства LADA KALINA
