Что надо знать при покупке дисков и шин для легкового автомобиля?
При покупке дисков для легкового автомобиля необходимо знать несколько параметров:
1. Диаметр диска (D) ( в дюймах).
2. Ширина диска (B) ( в дюймах).
3. Диаметр центрального отверстия (DIA) (в мм.).
4. Вылет (ET) (в мм.).
5. Количество отверстий и диаметр на котором расположенны центры этих отверстий (PCD) .
Эту информацию можно посмотреть в инструкции по эксплуатации на Ваш автомобиль или по дискам, которые были установленны на заводе.
После того как Вы выбрали диски к ним надо купить шины летние или зимние, в зависимости что Вам надо.
Здесь выбор осуществляется по 3 параметрам, два из них жёсткие: это внутренний диаметр шины и ширина шины, должны строго соответствовать размерам диска, а вот высота профиля позволяет небольшие вариации. Но и здесь лучше придерживаться заводского размера шины, что бы не искажались показания спидометра и пробега.
Система обозначений автомобильных дисков, шин, а также таблица соответствия размера шины- размеру диска приведены ниже.
Система обозначения автомобильных дисков
.
Например: 5,5Jx14H2 ET49 PCD:4/100 d 56.6
5.5 — Ширина диска в дюймах (B).
14 — Диаметр диска в дюймах (D).
4/100 — Количество болтов (или гаек) в нашем случае 4. Диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 100 мм.
PCD - диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах).
Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.
При необходимости PCD — можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля):
- у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние между центрами дальних отверстий нужно умножить на коэффициент 1.051.
- у дисков с 4 (четырьмя) крепёжными болтами (или гайками): значение PCD равно самому расстоянию между центрами дальних отверстий.
ET 49 — Вылет (или вынос) диска, измеряется в мм. и в нашем случае он равен 49 мм. Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска.
Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы - DEPORT, производители из других стран обычно пользуются английским OFFSET.
Вылет "положительный", если привалочная плоскость не переходит за воображаемую плоскость.
Вылет "отрицательный", если привалочная плоскость переходит через воображаемую плоскость
d 56.6 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 56.6 мм.
J и H2 - символы. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). А H2 - это код конструкции хампов (hump) - кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (вариаций много: H, FH, AH...). Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов;
hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.
На диске также может быть указано:
- Дата изготовления. Обычно год и неделя. Например: 0307 означает, что диск выпущен в 3 неделю 2007 года.
– SAE, ISO, TUV - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
- PCD 100/4 – присоединительные размеры;
- MAX PSI 50 GOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
Система обозначения автомобильных шин

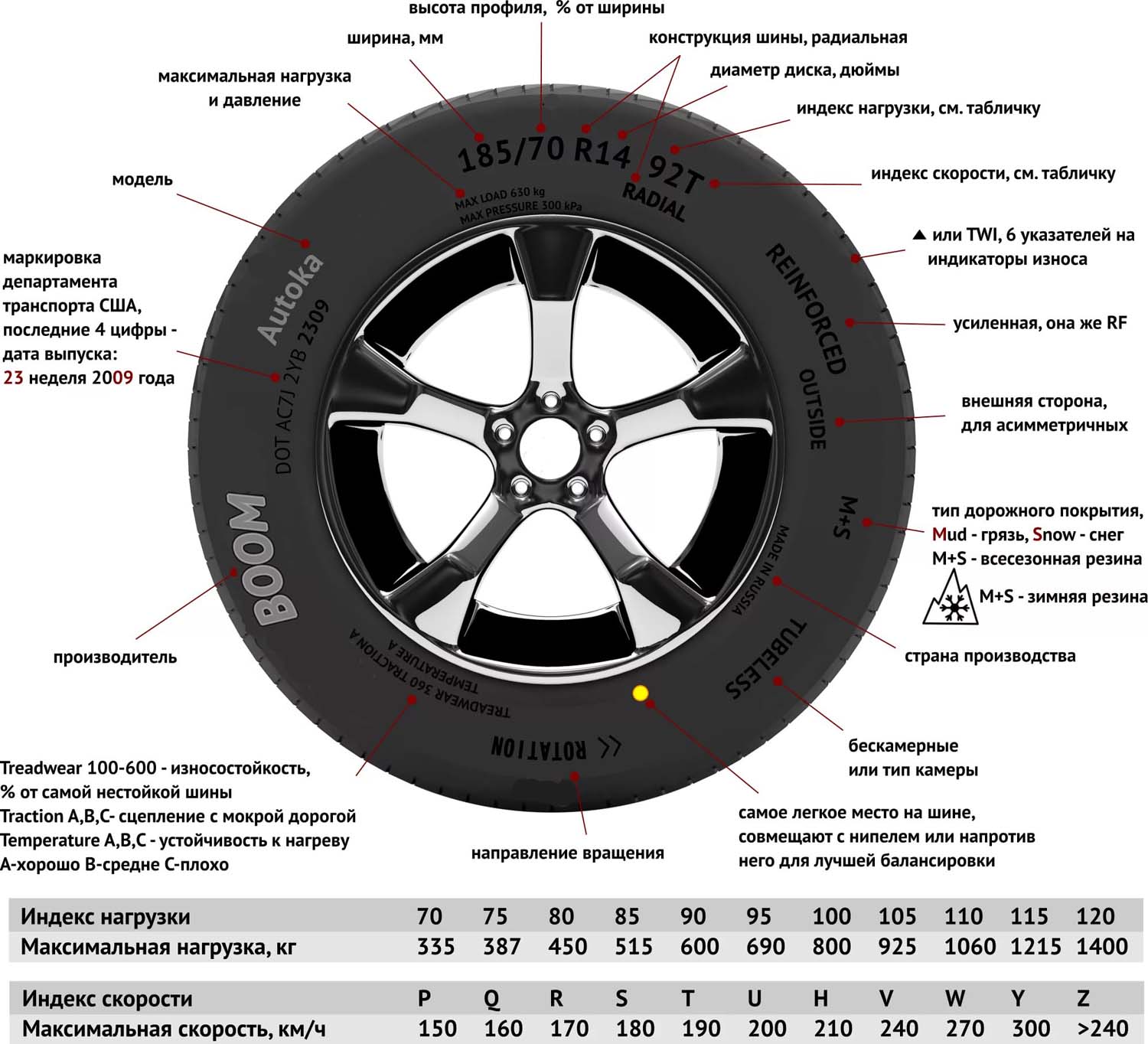

На рисунке выше показана шина с маркировкой
185/70 R14 92T, где:185 — это ширина шины в мм.
70 — это отношение высоты профиля шины к её ширине в процентах (на данной шине это 70%). Чем меньше этот показатель, тем шире шина смотрится и тем «приземистее» и динамичнее автомобиль.
Если этот показатель отсутствует (например: 185/ R14), то это соотношение равно 80-82% и шина называется «полнопрофильной». Начиная с 80% и ниже, этот показатель обязательно входит в обозначение шины.
R — означает радиальную конструкцию шины (иногда указывается дополнительно Radial). Легковые шины с диагональной конструкцией уже практически не выпускается.
14 — диаметр диска в дюймах, т.е. внутренний диаметр шины.
92 — индекс нагрузки шины. Этот условный показатель определяет максимальную нагрузку на шину.
T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
Американская маркировка шин
Американские производители шин имеют свою маркировку. Существуют два типа маркировки:
Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/55 R 14 или LT 235/65 R 15.
И другая маркировка, которая принципиально отличается от европейской.
Например: 31х10.5 R15
31 — внешний диаметр шины в дюймах.
10.5 — ширина шины в дюймах.3
R — шина радиальной конструкции.
15 — внутренний диаметр шины в дюймах.
Дополнительные обозначения, применяемые производителями шин
- M&S ( Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.
- M/T (Mud Terrain) - грязевые ландшафты.
- A/T (All Terrain) - всесезонные шины.
- AS - All Season - всесезонная
- Any Season - всесезоннная шина.
- R+W (Road + Winter) - всесезонная шина.
- All Season — всесезонная шина, предназначенная для круглогодичного использования.
- Rotation — спортивные шины с направленным рисунком протектора имеют стрелку на боковине шины показывающую требуемое направление вращения шины.
- Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
- Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
- Steel Radial - радиальная шина с металлическим кордом
- Tubeless (TL)— бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.
- Tube Type (TT)— шина должна эксплуатироваться с камерой.
- MAX PRESSURE — максимально допустимое давление в шине, в кПа.
- RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
- Treadwear 380 - коэффициент износоустойчивости, определяется по отношению к "базовой шине", для которой он равен 100. Показатель износа является теоретической величиной и не может быть напрямую связан с практическим сроком эксплуатации шины, на который значительное влияние оказывают дорожные условия, стиль вождения, соблюдение рекомендаций по давлению, регулировка углов сход-развала автомобиля и ротация колес. Показатель износа представлен в виде числа от 60 до 620 с интервалом в 20 единиц. Чем выше его значение, тем дольше выдерживает протектор при испытаниях по установленной методике.
- Traction А - коэффициент сцепления, имеет значения А, В, С. Коэффициент А имеет наибольшую величину сцепления в своем классе.
- Max Load - максимальная нагрузка и далее стоят значения в килограммах и фунтах.
- PR (Ply Rating) - прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности. Чем прочнее каркас, тем большее давление воздуха выдерживает шина, и, следовательно, имеет большую грузоподъемность. Для легковых автомобилей используют шины с нормой слойности 4PR и иногда 6PR, причем в этом случае последние имеют надпись "Reinforced", т.е. "усиленные" (шины повышенной грузоподъемности).
- Extra Load (XL) - повышенный индекс нагрузки.
- Reinforced (Reinf или RF) - повышенный индекс нагрузки.
- На легких грузовиках и микроавтобусах наиболее употребительны именно шины с 6PR и 8PR. О повышенной слойности (т.е. прочности) шины может свидетельствовать буква "С" (commercial), которая ставится после обозначения посадочного диаметра (например, 185R14C)
- TWI - знак расположен на боковине шины и показывает расположение отметок остаточной высоты рисунка протектора в основных канавках. Для стран Европейского Союза и Российской Федерации остаточная высота рисунка протектора изношенной легковой шины должна быть не менее 1,6 мм.
- ZP - нулевое давление (Zéro Pression), коммерческое обозначение Michelin для шин с усиленными боковинами. ZP : Возможность продолжать движение в случае прокола на расстояние до 80 км при скорости до 80 км/ч. ZP SR : Возможность продолжать движение в случае прокола на расстояние до 30 км при скорости до 80 км/ч.
- SST - самонесущая шина (Self Supporting Tyres). Такие шины могут нести нагрузку и продолжать движение после прокола.
- Dunlop MFS (Maximum Flange Sheild) - Система Максимальной защиты обода борта защищает дорогие колеса от повреждений об бордюры и тротуары - резиновый профиль по окружности покрышки, расположенный на нижней части стенки над фланцем обода, образует буферную зону.
- Studless - не полдежит ошиповке.
- Studdable - подлежит ошиповке.
Кроме того, на шинах указываются стандарты качества (буква «Е» в кружочке - европейский стандарт, «DOT» - американский).
Таблица соответствия размера шины - ширине диска и его диаметру
| Для легковых автомобилей | ||
| Диаметр диска (в дюймах) |
Размер шин | Ширина обода диска (в дюймах) |
| Высота профиля 80 | ||
| 13 | 135/80R13 | 3,5 |
| 145/80R13 | 4 | |
| 155/80R13 | 4,5 | |
| 165/80R13 | 4,5 | |
| 165R13 | 5 | |
| 14 | 175/80R14 | 5 |
| 185/80R14 | 5 | |
| Высота профиля 70 | ||
| 13 | 135/70R13 | 4 |
| 145/70R13 | 4,5 | |
| 155/70R13 | 4,5 | |
| 165/70R13 | 5 | |
| 175/70R13 | 5 | |
| 185/70R13 | 5,5 | |
| 14 | 165/70R14 | 5 |
| 175/70R14 | 5 | |
| 185/70R14 | 5,5 | |
| 195/70R14 | 6 | |
| Высота профиля 65 | ||
| 13 | 155/65R13 | 4,5 |
| 165/65R13 | 5 | |
| 175/65R13 | 5 | |
| 14 | 155/65R14 | 4,5 |
| 165/65R14 | 5 | |
| 175/65R14 | 5 | |
| 185/65R14 | 5,5 | |
| 195/65R14 | 6 | |
| 15 | 145/65R15 | 4,5 |
| 155/65R15 | 4,5 | |
| 165/65R15 | 5 | |
| 175/65R15 | 5 | |
| 185/65R15 | 5,5 | |
| 195/65R15 | 6 | |
| 205/65R15 | 6 | |
| 215/65R15 | 6,5 | |
| 16 | 215/65R16 | 6,5 |
| 17 | 235/65R17 | 7 |
| 18 | 235/65R18 | 7 |
| Высота профиля 60 | ||
| 14 | 165/60R14 | 5 |
| 175/60R14 | 5 | |
| 185/60R14 | 5,5 | |
| 195/60R14 | 6 | |
| 15 | 175/60R15 | 5 |
| 185/60R15 | 5,5 | |
| 195/60R15 | 6 | |
| 205/60R15 | 6 | |
| 225/60R15 | 6,5 | |
| 16 | 205/60R16 | 6 |
| 215/60R16 | 6,5 | |
| 225/60R16 | 6,5 | |
| 235/60R16 | 7 | |
| 17 | 225/60R17 | 6,5 |
| Высота профиля 55 | ||
| 14 | 185/55R14 | 6 |
| 15 | 175/55R15 | 5,5 |
| 185/55R15 | 6 | |
| 195/55R15 | 6 | |
| 205/55R15 | 6,5 | |
| 225/55R15 | 7 | |
| 16 | 195/55R16 | 6 |
| 205/55R16 | 6,5 | |
| 215/55R16 | 7 | |
| 225/55R16 | 7 | |
| 245/55R16 | 7,5 | |
| 17 | 205/55R17 | 6,5 |
| 215/55R17 | 7 | |
| 225/55R17 | 7 | |
| 235/55R17 | 7,5 | |
| 245/55R17 | 7,5 | |
| 255/55R17 | 8 | |
| Высота профиля 50 | ||
| 15 | 195/50R15 | 6 |
| 205/50R15 | 6,5 | |
| 225/50R15 | 7 | |
| 16 | 185/50R16 | 6 |
| 195/50R16 | 6 | |
| 205/50R16 | 6,5 | |
| 215/50R16 | 7 | |
| 225/50R16 | 7 | |
| 235/50R16 | 7,5 | |
| 245/50R16 | 7,5 | |
| 255/50R16 | 8 | |
| 17 | 205/50R17 | 6,5 |
| 215/50R17 | 7 | |
| 225/50R17 | 7 | |
| 235/50R17 | 7,5 | |
| 18 | 235/50R18 | 7,5 |
| 245/50R18 | 7,5 | |
| 19 | 275/50R19 | 8,5 |
| Высота профиля 45 | ||
| 15 | 195/45R15 | 6,5 |
| 16 | 195/45R16 | 6,5 |
| 205/45R16 | 7 | |
| 215/45R16 | 7 | |
| 225/45R16 | 7,5 | |
| 245/45R16 | 8 | |
| 17 | 205/45R17 | 7 |
| 215/45R17 | 7 | |
| 225/45R17 | 7,5 | |
| 235/45R17 | 8 | |
| 245/45R17 | 8 | |
| 255/45R17 | 8,5 | |
| 18 | 215/45R18 | 7 |
| 225/45R18 | 7,5 | |
| 235/45R18 | 8 | |
| 245/45R18 | 8 | |
| 255/45R18 | 8,5 | |
| 275/45R18 | 9 | |
| 19 | 245/45R19 | 8 |
| 20 | 275/45R20 | 9 |
| Высота профиля 40 | ||
| 16 | 215/40R16 | 7,5 |
| 17 | 205/40R17 | 7,5 |
| 215/40R17 | 7,5 | |
| 235/40R17 | 8,5 | |
| 245/40R17 | 8,5 | |
| 255/40R17 | 9 | |
| 265/40R17 | 9,5 | |
| 275/40R17 | 9,5 | |
| 285/40R17 | 10 | |
| 18 | 205/40R18 | 7,5 |
| 225/40R18 | 8 | |
| 235/40R18 | 8,5 | |
| 245/40R18 | 8,5 | |
| 255/40R18 | 9 | |
| 265/40R18 | 9,5 | |
| 275/40R18 | 9,5 | |
| 285/40R18 | 10 | |
| 19 | 225/40R19 | 8 |
| 245/40R19 | 8,5 | |
| 255/40R19 | 9 | |
| 275/40R19 | 9,5 | |
| 20 | 245/40R20 | 8,5 |
| Высота профиля 35 | ||
| 17 | 225/35R17 | 8 |
| 265/35R17 | 9,5 | |
| 335/35R17 | 12 | |
| 18 | 215/35R18 | 7,5 |
| 225/35R18 | 8 | |
| 235/35R18 | 8,5 | |
| 255/35R18 | 9 | |
| 265/35R18 | 9,5 | |
| 275/35R18 | 9,5 | |
| 285/35R18 | 10 | |
| 295/35R18 | 10,5 | |
| 345/35R18 | 12 | |
| 19 | 225/35R19 | 8 |
| 235/35R19 | 8,5 | |
| 245/35R19 | 8,5 | |
| 255/35R19 | 9 | |
| 265/35R19 | 9,5 | |
| 275/35R19 | 9,5 | |
| 285/35R19 | 10 | |
| 295/35R19 | 10,5 | |
| 20 | 245/35R20 | 8,5 |
| 255/35R20 | 9 | |
| 275/35R20 | 9,5 | |
| 21 | 245/35R21 | 8,5 |
| 255/35R21 | 9 | |
| Высота профиля 30 | ||
| 18 | 285/30R18 | 10 |
| 295/30R18 | 10,5 | |
| 315/30R18 | 11 | |
| 335/30R18 | 12 | |
| 345/30R18 | 12 | |
| 19 | 265/30R19 | 9,5 |
| 275/30R19 | 9,5 | |
| 285/30R19 | 10 | |
| 295/30R19 | 10,5 | |
| 305/30R19 | 11 | |
| 345/30R19 | 12 | |
| 20 | 235/30R20 | 8,5 |
| 245/30R20 | 8,5 | |
| 255/30R20 | 9 | |
| 285/30R20 | 10 | |
| 335/30R20 | 12 | |
| 21 | 255/30R21 | 9 |
| 285/30R21 | 10 | |
| 295/30R21 | 10,5 | |
| 22 | 255/30R22 | 9 |
| Высота профиля 25 | ||
| 19 | 315/25R19 | 11,5 |
| 20 | 285/25R20 | 10,5 |
| 295/25R20 | 10,5 | |
| 325/25R20 | 12 | |
| 21 | 295/25R21 | 10,5 |
| 22 | 295/25R22 | 10,5 |
