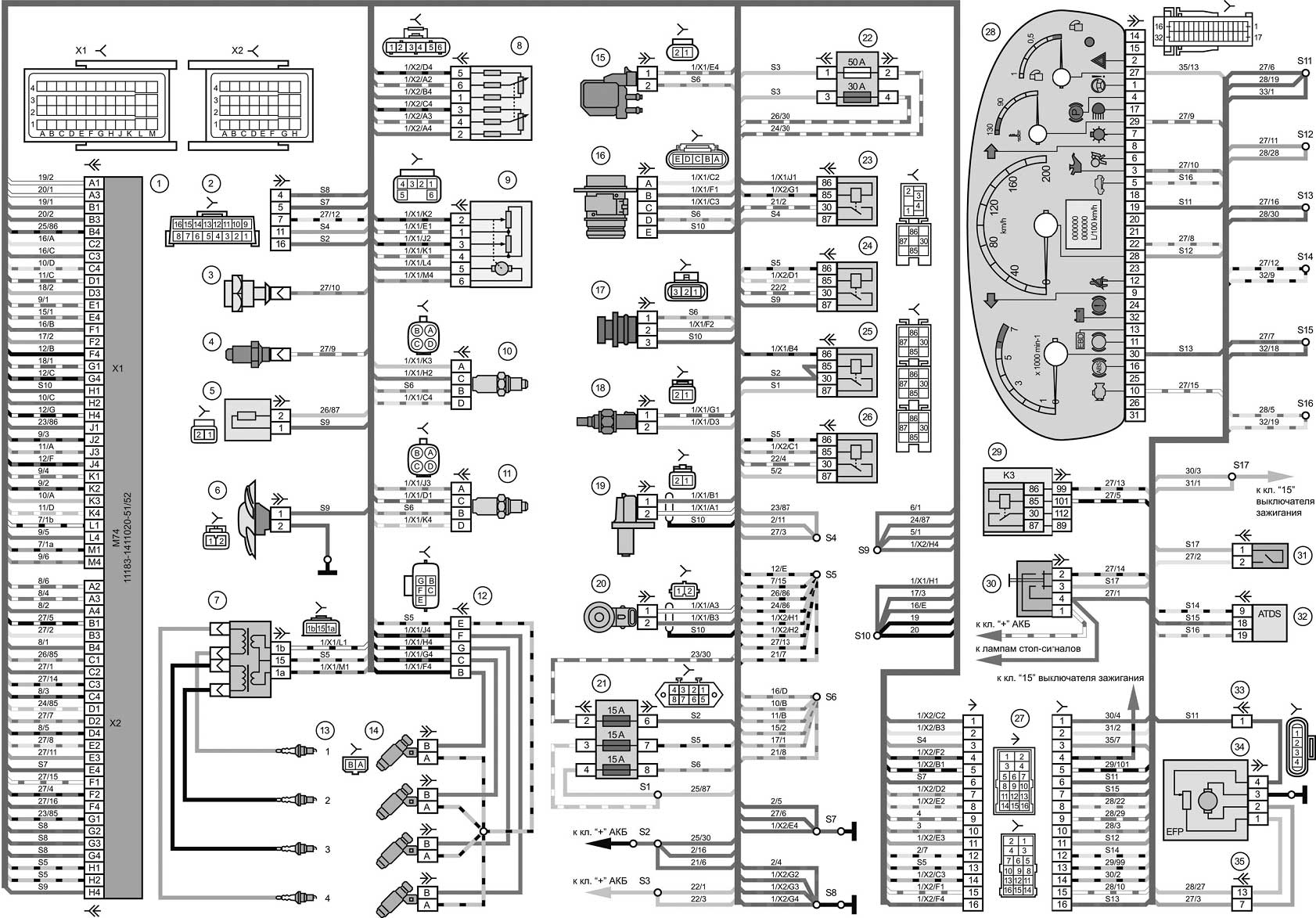

Схема электрических соединении ЭСУД ЕВРО-4 М74 автомобиля семейства ЛАДА-КАЛИНА с двигателем 11183

I - контроллер;
2- колодка диагностики;
3 - датчик контрольной лампы давления масла;
4 - датчик указателя температуры охлаждающей жидкости;
5 - резистор;
6 - электровентилятор системы охлаждения двигателя;
7 - катушка зажигания;
8 - педаль акселератора электронная;
9 - дроссельный патрубок с электроприводом;
10 - датчик кислорода управляющий;
II - датчик кислорода диагностический;
12 - колодки жгута системы зажигания и жгута форсунок;
13 - свечи зажигания;
14 -форсунки;
15 - электромагнитный клапан продувки адсорбера;
16 - датчик массового расхода воздуха;
17 -датчик скорости автомобиля;
18 -датчик температуры охлаждающей жидкости;
19 -датчик положения коленчатого вала;
20 - датчик детонации;
21 - блок предохранителей дополнительный;
22 - предохранители электровентилятора системы охлаждения двигателя;
23 - реле электробензонасоса;
24 - реле электровентилятора системы охлаждения двигателя;
25 - реле зажигания;
26 - реле 2 электровентилятора системы охлаждения двигателя;
27 - колодки жгута системы зажигания и жгута панели приборов;
28 - комбинация приборов;
29 - монтажный блок (К3 - дополнительное реле стартера);
30 - выключатель сигнала торможения;
31 - выключатель сигнала положения педали сцепления;
32 - блок управления АПС-6;
33 - контакты 2-клеммных колодок жгута панели приборов и жгута заднего;
34 - модуль электробензонасоса;
35 - контакты 33-клеммных колодок жгута панели приборов и жгута заднего.
