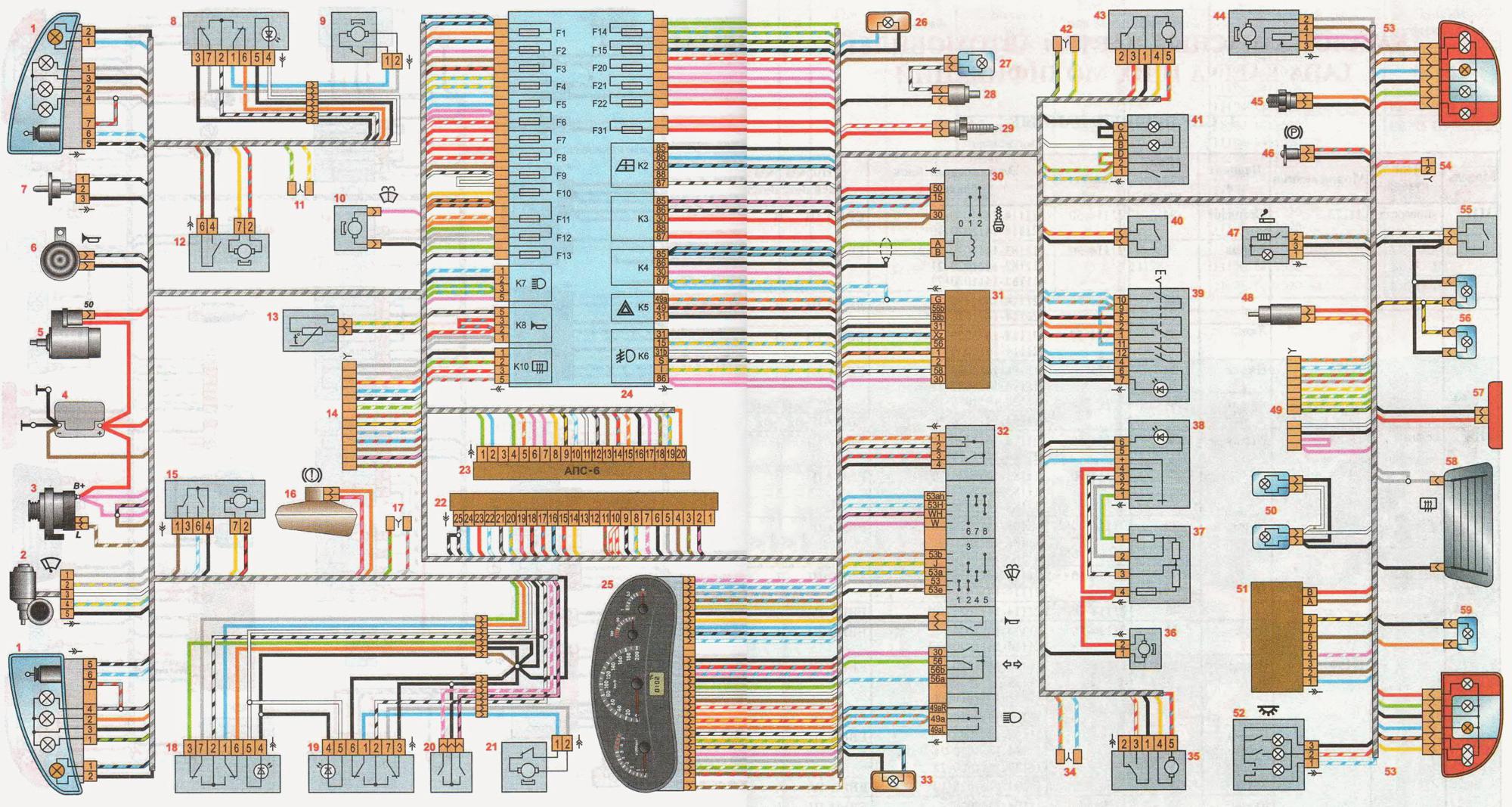

Схема электрооборудования автомобиля с кузовом седан ВАЗ-1118
- 1 — блок-фара
- 2 — мотор-редуктор очистителя ветрового стекла
- 3 —
генератор
- 4 — аккумуляторная батарея
- 5 — стартер
- 6 — звуковой сигнал
-
7 — датчик незакрытого капота
- 8 — переключатель стеклоподъемника
правой передней двери
- 9 — мотор-редуктор стеклоподъемника правой
передней двери
- 10 — электронасос омывателя ветрового стекла
- 11 —
соединительные колодки проводов для подключения правого (переднего)
динамика аудиосистемы
- 12 — электропривод блокировки замка правой
передней двери с датчиком незакрытой двери
- 13 — датчик температуры
окружающего воздуха
- 14 — соединительная колодка жгута проводов для
подключения к жгуту системы управления двигателем
- 15 — электропривод
блокировки замка левой передней двери (с датчиком незакрытой двери и
выключателем центрального замка)
- 16 — датчик недостаточного уровня
тормозной жидкости
- 17 --- соединительные колодки проводов для
подключения левого (переднего) динамика аудиосистемы
- 18 — переключатель
стеклоподъемника правой передней двери (установлен на водительской
двери)
- 19 — переключатель стеклоподъемника левой передней двери
- 20 —
переключатель центрального замка
- 21 — мотор-редуктор стеклоподъемника
правой передней двери
- 22 — блок дистанционного управления
- 23 — блок
управления иммобилайзером (АПС-6)
- 24 — монтажный блок
- 25 — щиток
приборов
- 26 — правый боковой указатель поворота
- 27 — лампа освещения
вещевого ящика
- 28 — выключатель лампы освещения вещевого ящика
- 29 —
выключатель сигналов торможения
- 30 — выключатель (замок) зажигания
- 31 —
блок управления освещением
- 32 — подрулевые переключатели
- 33 — левый
боковой указатель поворота
- 34 — соединительные колодки проводов для
подключения левого (заднего) динамика аудиосистемы
- 35 — электропривод
блокировки замка левой (задней) двери с датчиком незакрытой двери
- 36 —
электровентилятор отопителя
- 37 — дополнительный резистор отопителя
- 38 —
переключатель отопителя
- 39 — выключатель аварийной сигнализации
- 40 —
выключатель соленоида блокировки заднего хода
- 41 — выключатель обогрева
заднего стекла
- 42 — соединительные колодки проводов для подключения
правого (заднего) динамика аудиосистемы
- 43 — электропривод блокировки
замка правой задней двери (с датчиком незакрытой двери)
- 44 — топливный
модуль системы управления двигателем
- 45 — выключатель фонарей заднего
хода
- 46 — выключатель контрольной лампы стояночного тормоза
- 47 —
прикуриватель
- 48 — соленоид блокировки заднего хода
- 49 —
соединительные колодки проводов для подключения головного устройства
аудиосистемы
- 50 — лампы подсветки на накладке центральной консоли
панели приборов
- 51 — блок управления электроусилителем рулевого
управления
- 52 — плафон освещения салона
- 53 — задний фонарь
- 54 —
колодка для подключения электропривода блокировки замка крышки багажного
отделения*
- 55 — датчик незакрытой крышки багажного отделения
- 56 —
фонари освещения номерного знака
- 57 — дополнительный фонарь сигнала
торможения
- 58 — элемент обогрева заднего стекла
- 59 — лампа освещения
багажного отделения.
Приложения:
-
Схема системы управления двигателем 1,4i 16V (ЕВРО III)
- Схема системы управления двигателем 1,6i (ЕВРО II)
-
Схема системы управления двигателем (1,6i 8v)(ЕВРО II)
