Схема электрооборудования автомобилей Geely CK 2006г.

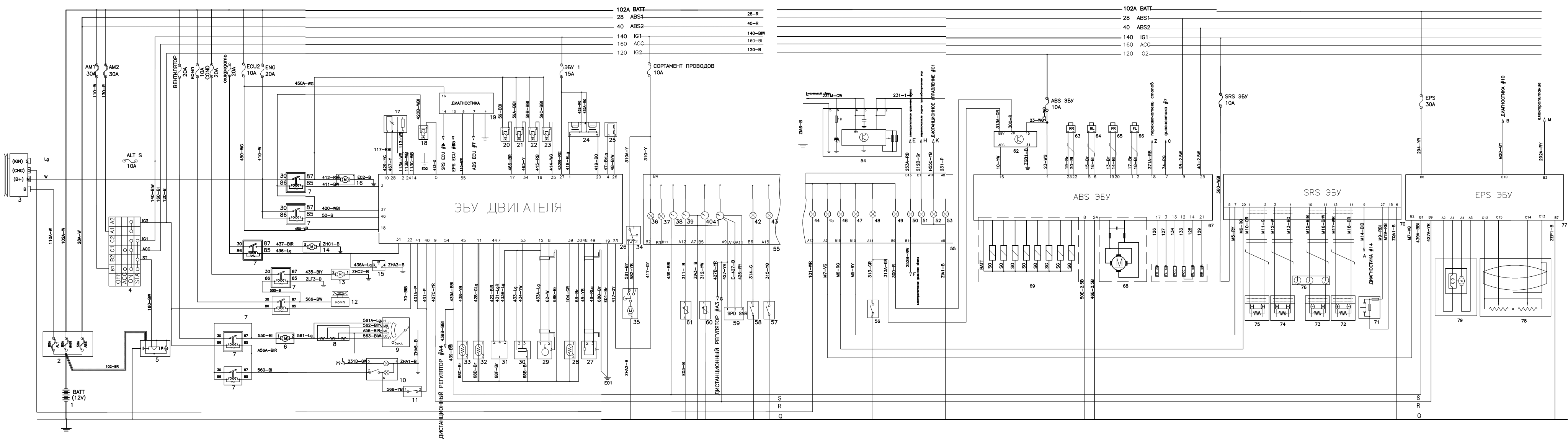

Система питания, пуска двигателя, ЭБУ двигателя, панель приборов, ЭБУ ABS, ЭБУ SRS, ЭБУ EPS, кондиционер

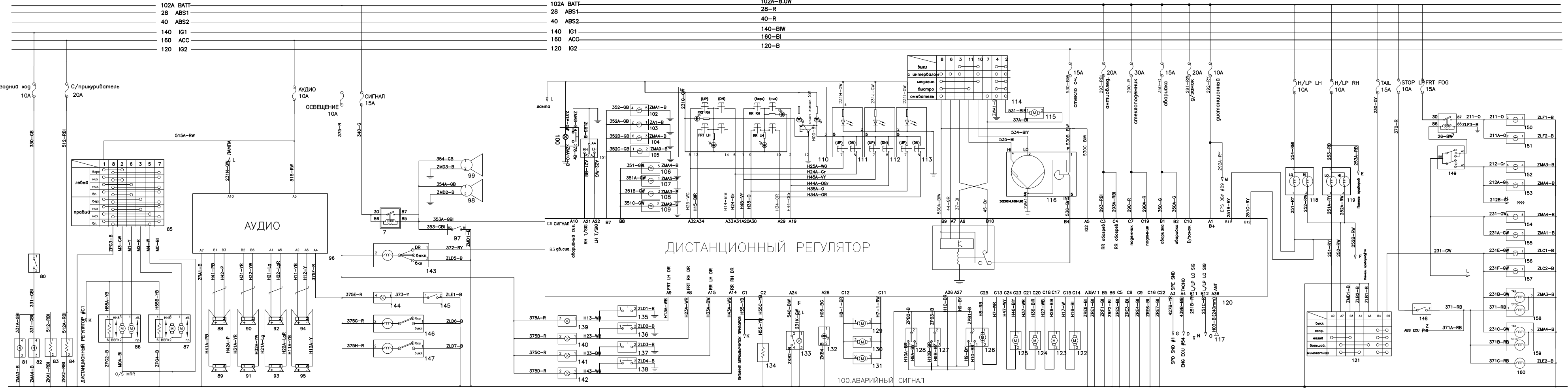

Центральная интегрированная система управления, освещение, зеркала заднего вида, аудисистема

Система питания, пуска двигателя, ЭБУ двигателя, панель приборов, ЭБУ ABS, ЭБУ SRS, ЭБУ EPS, кондиционер

1-АКБ;
2-общий блок предохранителей ;
З-генератор;
4-замок зажигания ;
5-стартер ;
б-вентилятор ;
7-реле;
8-управление сопротивлением скорости вентилятора;
9-переключатель вентилятора ;
10-АС переключатель ;
11- переключатель низкого тока для АС ;
12-компрессор;
13-вентилятор кондиционера ;
14-вентилятор радиатора ;
15-переключатель высокого напряжения для АС;
17-датчик нагрева воздуха ;
18-вакумный электромагнитный клапан ;
19-интерфейс диагностики неисправностей ;
20-1# топливный инжектор;
21-2# топливный инжектор ;
22-3# топливный инжектор;
23-4# топливный инжектор ;
24-котушка зажигания ;
25-холостой восходящий клапан;
26-ЭБУ двигателя;
27-датчик скорости вращения ;
28-датчик температуры испарителя ;
29-датчик фазы ;
З0-датчик положения дроссельной заслонки;
31-датчик давления и температуры воздуха;
З2-датчик удара;
ЗЗ-датчик температуры охлаждающей жидкости ;
34-электронный исполнительный воздушный клапан ;
35-электронный исполнительный воздушный клапан ;
Зб-индикатор отказа двигателя ;
37-индикатор ремней безопасности - "Не пристёгнут! " ;
38-тахометр двигателя ;
39-топливный расходомер ;
40-датчик температуры охлаждающей жидкости двигателя;
41-спидометр;
42-индикатор парковки;
43-предупреждающая лампа низкого давления масла в двигателе ;
44-индикатор зарядки ;
45-индикатор неисправности ЕРS ;
46-индикатор поломки вторичной акЬа§ ;
47-индикаторная лампа неисправности подушки безопасности;
48- лампа неисправности тормозов ;
49-лампа неисправности АВS ;
50-индикаторная лампа дальнего света;
51-индикаторная лампа для задних противотуманных фар ;
52-индикаторная лампа оттаивателя ;
53-подсветка панели приборов ;
54-переключатель яркости панели приборов ;
55-панель приборов ;
56-предупреждающий датчик недостатка тормозной жидкости;
57-датчик давления ;
58-переключатель парковки ;
59-датчик скорости ;
б0-датчик температуры охлаждающей жидкости;
61-датчик уровня топлива ;
62-приводной модуль сигнализирующей лампы АВS ;
63-датчик АВSправого заднего колеса ;
64-датчик АВS левого заднего колеса ;
65-датчик АВS переднего правого колеса;
66-датчик АВS переднего левого колеса ;
67-электронный блок управления АВS ;
68- электродвигатель помпы тормозной жидкости АВS;
69- электромагнитный клапан АВS ;
70-ЭБУ системы безопасности;
71-переключатель для вторичной подушки безопасности ;
72-зажигатель пирапатрона для подушки безопасности пассажира ;
73-зажигатель пирапатрона для подушки безопасности водителя ;
74-предварительный механизм натяжения пассажирского ремня безопасности ;
75-предварительный механизм натяжения ремня безопасности водителя ;
76-пружина часового типа ;
77-ЭБУ рулевого привода с усилителем ;
78-датчик момента ЕРS ;
79-ЕРS двигателя и сцепления ;

Центральная интегрированная система управления, освещение, зеркала заднего вида, аудисистема

80-выключатель фонаря заднего хода ;
81-левый фонарь заднего хода ;
82-правый фонарь заднего хода ;
83-передний прикуриватель ;
84-задний прикуриватель ;
85-контрольний переключатель привода зеркал заднего вида ;
86-левое зеркало заднего вида;
87-правое зеркало заднего вида ;
88-правый задний громкоговоритель;
89-низкочастотный динамик багажника ;
90-высокочастотный динамик задних дверей ;
91-высокочастотный динамик багажника ;
92-громкоговоритель передней правой двери;
93-высокочастотный громкоговоритель передней правой двери ;
94-громкоговоритель задней левой двери ;
95-высокочастотный громкоговоритель передней правой двери ;
96-радио плеер ;
97-клаксон ;
98-правый клаксон ;
99-левый клаксон ;
100-аварийная сигнализация ;
101-переключатель поворотов;
102-правый передний поворот ;
103-правый поворот ;
104-задний свет правого поворота ;
105-индикатор правого поворота ;
106-передний свет левого поворота ;
107-лампа левого поворота ;
108-передняя лампа правого поворота;
109-лампа левого поворота ;
110-главная панель управления стеклоподъемниками ;
111-стеклоподъемник передней правой двери;
112-стеклоподъемник задней правой двери;
113-стеклоподъемник задней левой двери ;
114-переключатель дворников;
115-электродвигатель омывателя ;
11б-электродвигатель дворников;
117-антена центрального интегрированного контроллера;
118-передняя левая фара ;
119-передняя правая фара ;
120-центральный интегрированный контроллер ;
121-переключатель света салона ;
122- стеклоподъемник передней левой двери ;
123-стеклоподъемник передней правой двери ;
124-стеклоподъемник задней левой двери;
125-стеклоподъемник задней правой двери;
126-правый передний дверной привод;
127-переключатель переднего правого привода дверей ;
128-переключатель переднего левого привода дверей ;
129правый передний дверной привод ;
130-левый передний дверной привод ;
131-правый задний дверной привод;
132 защитный индикатор от кражи;
133-переключатель оттаивателя ;
134-задний переключатель оттаивателя ;
135-левий передний переключатель дверного света ;
136-правый передний переключатель дверного света ;
137-левый задний переключатель дверного света ;
138-правый задний переключатель дверного света ;
139-передний левый дверной свет ;
140- передний правый дверной свет ;
141-задний левый дверной свет ;
142-задний правый дверной свет ;
143-освещение салона ;
144-лампа освещения багажника;
145-выключатель света багажника;
146-задняя левая лампа для чтения;
147-задняя правая лампа для чтения ;
148-выключатель стоп- сигналов;
149-переключатель противотуманных фар ;
150-передний левый противотуманный свет;
151-передний правый противотуманный свет ;
152-задний левый противотуманный свет ;
153-задний правый противотуманный свет;
154-передний левый габаритный свет ;
155-передний правый габаритный свет ;
156-левый номерной свет ;
157-правый номерной свет;
158-задняя левая фара ;
160-тормозной сигнал на заднем стекле
