Схема электрооборудования автомобилей ВАЗ-2123 (Нива) с инжектором

  1. Схема соединения жгута переднего
  2. Схема соединений системы зажигания
  3. Панель приборов
  4. Схема электрических соединений жгута заднего
  5. Схема электрических соединений электронной системы управления двигателем (ЭСУД)

Схема соединения жгута переднего

  • 1 - фара правая;
  • 2 - противотуманная фара правая;
  • 3 - сигнал звуковой;
  • 4 - датчик температуры воздуха;
  • 5 - противотуманная фара левая;
  • 6 - фара левая;
  • 7 - стартер;
  • 8 - батарея аккумуляторная;
  • 9 - генератор;
  • 10 - электродвигатель стеклоочистителя;
  • 11 - электродвигатель омывателей;
  • 12 - колодки жгута АКБ и стартера и жгута переднего;
  • 13, 14 - колодки жгута переднего к жгуту панели приборов;
  • 15 - выключатель подкапотной лампы;
  • 16 - лампа подкапотная;
  • 17 - датчик уровня тормозной жидкости;
  • А1, А2, A3, А4- точки заземления жгута переднего.

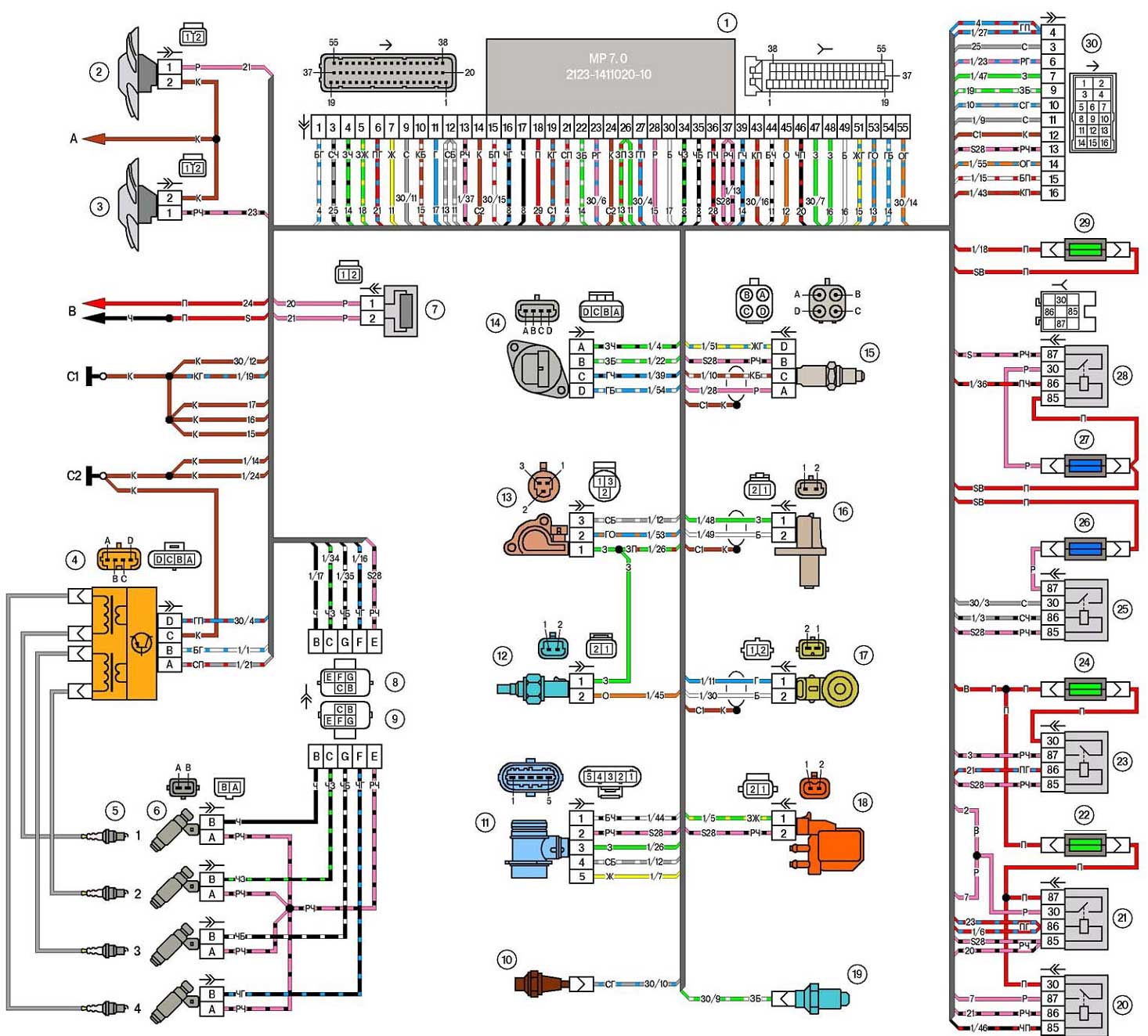

Схема соединений системы зажигания

  • 1- контроллер;
  • 2 - электровентилятор системы охлаждения двигателя правый;
  • 3 - электровентилятор системы охлаждения двигателя левый;
  • 4 - модуль зажигания;
  • 6 - форсунки;
  • 7 - резистор;
  • 8 - колодка жгута системы зажигания к колодке жгута форсунок;
  • 9 - колодка жгута форсунок к колодке жгута системы зажигания;
  • 10 - датчик контрольной лампы давления;
  • 11 -датчик массового расхода воздуха;
  • 12 - датчик температуры охлаждающей жидкости;
  • 13 - датчик положения дроссельной заслонки;
  • 14 - регулятор холостого хода;
  • 15 - датчик кислорода;
  • 16 - датчик положения коленчатого вала; 17-датчик детонации;
  • 18 - электромагнитный клапан продувки адсорбера;
  • 19 - датчик указателя температуры охлаждающей жидкости;
  • 20 -реле дополнительное;
  • 21 - реле электровентилятора правого;
  • 22 - предохранитель цепи питания правого электровентилятора;
  • 23 - реле электровентилятора левого;
  • 24 - предохранитель цепи питания левого электровентилятора;
  • 25 - реле электробензонасоса;
  • 26 - предохранитель цепи питанияэлектробензонасоса;
  • 27 - предохранитель реле зажигания
  • 28-реле зажигания;
  • 29 - предохранитель цепи питания контроллер
  • 30-колодка жгута системы зажигания к жгуту панели приборов;
  • А - "минус" аккумуляторной батареи;

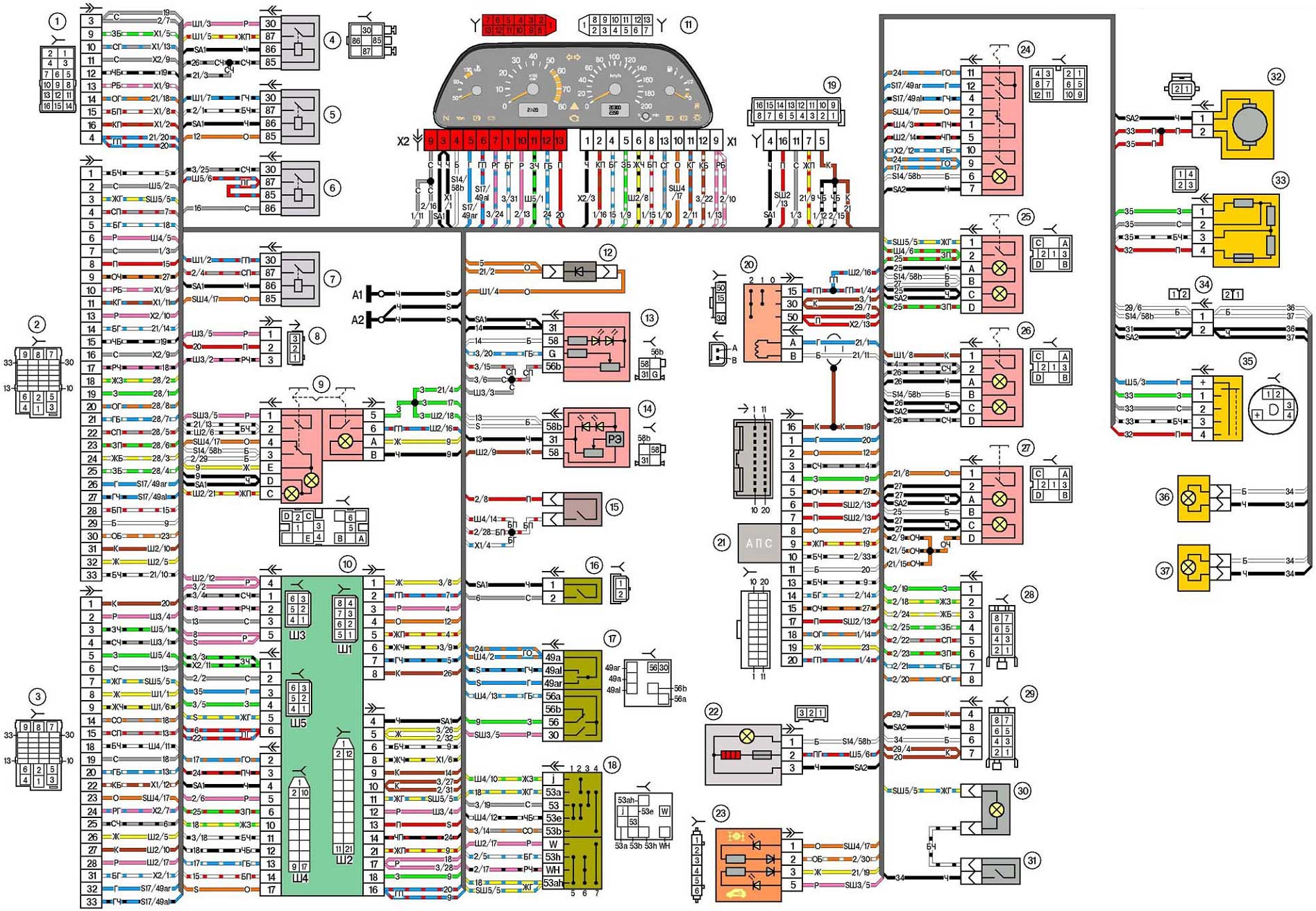

Панель приборов

  • 1 - колодка жгута панели приборов к жгуту системы зажигания;
  • 2 - колодка жгута панели приборов к жгуту заднему;
  • 3 - колодка жгута панели приборов к жгуту переднему;
  • 4 - реле противотуманных фар;
  • 5 - реле электростекпоподъемников;
  • 6 - реле звукового сигнала;
  • 7 - реле обогревателя сидений;
  • 8 - колодка жгута панели приборов к жгуту переднему;
  • 9 - выключатель наружного освещения;
  • 10 - монтажный блок;
  • 11 - комбинация приборов;
  • 12 - диод;
  • 13 - регулятор корректора фар;
  • 14 - потенциометр;
  • 15 - выключатель сигнала торможения;
  • 16 - выключатель звукового сигнала;
  • 17 - переключатель света фар и указателей поворота;
  • 18 - переключатель очистителя и омывателя ветрового стекла;
  • 19 - колодка диагностики;
  • 21 - автомобильная противоугонная система;
  • 22 - прикуриватель;
  • 23 - блок контрольных ламп;
  • 24 - выключатель аварийной сигнализации;
  • 25 - выключатель обогрева заднего стекла;
  • 26 - выключатель противотуманных фар;
  • 27 - выключатель заднего противотумаиного огня;
  • 28, 29 - колодки жгута панели приборов к радиоаппарату;
  • 30 - плафон освещения вещевого ящика;
  • 31 - выключатель освещения вещевого ящика;
  • 32 - электродвигатель отопителя;
  • 33 - добавочное сопротивление;
  • 34 - колодки жгута панели приборов и жгута осветителя;
  • 35 - переключатель электродвигателя отопителя;
  • 36, 37 - табло подсветки рычагов отопителя;
  • А1, А2 - точки заземления жгута панели приборов;
  • Х1, Х2 - колодки жгута панели приборов к комбинации приборов;
  • Ш1-Ш5 - колодки жгута панели приборов к соответствующим разъемам Ш1-Ш5 монтажного блока.

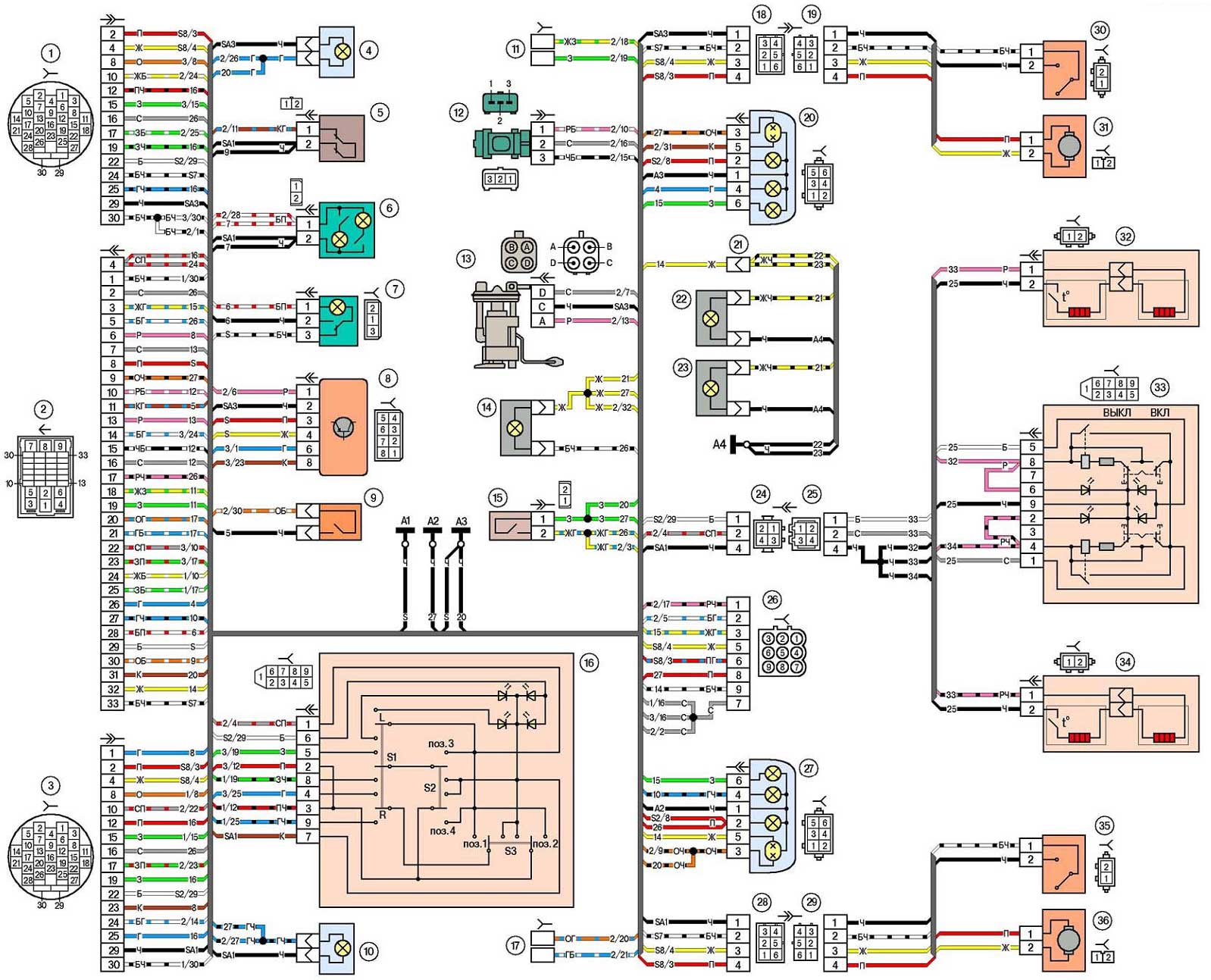

Схема электрических соединений жгута заднего

  • 1 - колодка жгута заднего к жгуту правой
  • передней двери;
  • 2 - колодка жгута заднего к жгуту панели
  • приборов;
  • 3 - колодка жгута заднего к жгуту левой
  • передней двери;
  • 4 - боковой указатель поворотов правый;
  • 5 - датчик ручного тормоза;
  • 6 - плафон индивидуального освещения;
  • 7 - плафон освещения салона;
  • 8 - блок управления блокировками дверей;
  • 9 -датчик включения дифференциала;
  • 10 - боковой указатель поворотов левый;
  • 11 - колодки жгута заднего к
  • громкоговорителю заднему правому;
  • 12 - датчик скорости автомобиля;
  • 13 - электробензонасос;
  • 14 - фонарь освещения багажника;
  • 15 - выключатель ламп света заднего хода;
  • 16 - блок управления электрозеркаламп;
  • 17 - колодки жгута заднего к
  • громкоговорителю заднему левому;
  • 18 - колодка жгута заднего к жгуту правой
  • задней двери;
  • 19 - колодка жгута задней правой двери
  • к жгуту заднему;
  • 20 - фонарь правый;
  • 21 - колодки жгута заднего и жгута
  • фонарей освещения номерного знака;
  • 22, 23 - фонари освещения номерного
  • 24 - колодка жгута заднего к жгуту
  • обогрева сидений;
  • 25 - колодка жгута обогрева сидений
  • к жгуту заднему;
  • 26 - колодка жгута заднего к жгуту
  • заднем удополнительному;
  • 27 - фонарь левый;
  • 28 - колодка жгута заднего к жгуту левой
  • задней двери;
  • 29 - колодка жгута задней левой двери
  • к жгуту заднему;
  • 30 - сигнализатор открытия замка правой
  • задней двери;
  • 31 - электроблокиратор правой задней двери;
  • 32 - электрообогреватель правого сидения;
  • 33 - блок управления электрообогревом;
  • 34 - электрообогреватель левого сидения;
  • 35 - сигнализатор открытия замка левой
  • задней двери;
  • 36 - электроблокиратор левой задней двери;
  • А1, А2, A3 - точки заземления жгута заднего;
  • А4 - точка заземления жгута ФОНЗ.

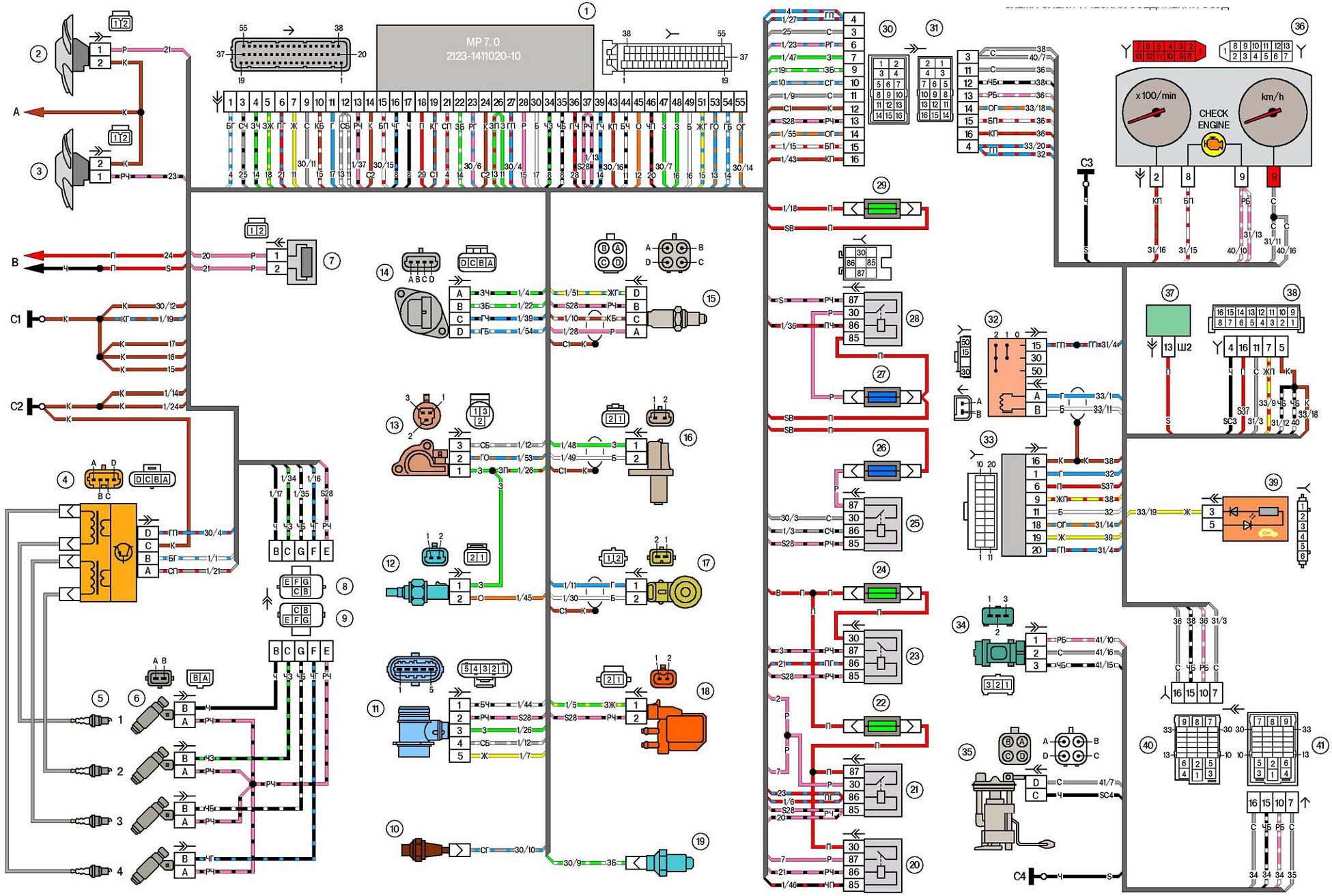

Схема электрических соединений электронной системы управления двигателем (ЭСУД)

  • 1 - контроллер;
  • 2 - электровентилятор системы охлаждения двигателя правый;
  • 3 - электровентилятор системы охлаждения двигателя левый;
  • 4 - модуль зажигания;
  • 6 - форсунки;
  • 7 - резистор;
  • 8 - колодка жгута системы зажигания к жгуту форсунок;
  • 9 - колодка жгута форсунок к жгуту системы зажигания;
  • 10 - датчик контрольной лампы давления масла;
  • 11 - датчик массового расхода воздуха;
  • 12 - датчик температуры охлаждающей жидкости;
  • 13 - датчик положения дроссельной заслонки;
  • 14 - регулятор холостого хода;
  • 15 - датчик кислорода;
  • 17 - датчик детонации;
  • 18 - электромагнитный клапан продувки адсорбера;
  • 19 - датчик указателя температуры охлаждающей жидкости;
  • 20 - реле дополнительное;
  • 21 - реле электровентилятора правого;
  • 22 - предохранитель цепи литания электровентилятора правого;
  • 23 - реле электровентилятора левого;
  • 24 - предохранитель цепи литания электровентилятора левого;
  • 25 - реле электробензонасоса;
  • 26 - предохранитель цепи литания электробензонасоса;
  • 27 - предохранитель реле зажигания;
  • 28 - реле зажигания;
  • 29 - предохранитель цепи питания контроллера;
  • 30 - колодка жгута системы зажигания к жгуту панели приборов;
  • 31 - колодка жгута панели приборов к жгуту системы зажигания;
  • 33 - автомобильная противоугонная система;
  • 34 - датчик скорости автомобиля;
  • 35 - электробенэонасос;
  • 36 - комбинация приборов;
  • 37 - монтажный блок;
  • 38 - колодка диагностики;
  • 39 - блок контрольных ламп;
  • 40 - колодка жгута панели приборов к жгуту заднему;
  • 41 - колодка жгута заднего к жгуту панели приборов;
  • А - к клемме "минус" аккумуляторной батареи;
  • В - к клемме "плюс" аккумуляторной батареи;
  • С1, С2 - точки заземления жгуту системы зажигания;
  • СЗ - точка заземления жгута панели приборов;
  • С4 - точка заземления жгута заднего.
