Схема электрооборудования автомобиля Лада-Гранта (Lada-Granta-AT-LUX) с ABS, ESP

Перечень элементов схемы электрических соединений жгута проводов переднего

• 1 - фара правая;
• 2 - электродвигатель омывателей;
• 3 - фара левая;
• 4 - стартер;
• 5 - батарея аккумуляторная;
• 6 - блок предохранителей основной;
• 7 - генератор;
• 8 - сигнал звуковой;
• 9, 10, 11 - колодки жгута проводов переднего к колодкам жгута проводов панели приборов;
• 12 - электродвигатель вентилятора климатической установки;
• 13 - электровентилятор системы охлаждения двигателя;
• 14 - гидроагрегат АБС;
• 15 - датчик скорости правый передний;
• 16 - датчик скорости левый передний;
• 17 - контроллер АКП;
• 18 - автоматическая коробка переключения передач;
• 19 - колодка к автоматической коробке переключения передач;
• 20 - колодка к переключателю селектора АКПП;
• 21 - колодка к датчику скорости АКПП;
• 22 - компрессор кондиционера.

Перечень элементов схемы электрических соединений жгута проводов системы зажигания

• 1 - датчик контрольной лампы давления масла;
• 2 - генератор;
• 3 - дроссельный патрубок с электроприводом;
• 4 - датчик температуры охлаждающей жидкости;
• 5 - колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов;
• 6 - электромагнитный клапан продувки адсорбера;
• 7 - датчик давления системы кондиционирования воздуха;
• 8 - датчик массового расхода воздуха;
• 9 - датчик положения коленчатого вала;
• 10 - датчик концентрации кислорода;
• 11-контроллер;
• 12 - датчик концентрации кислорода диагностический;
• 13 - колодки жгута проводов системы зажигания и жгута проводов катушек зажигания;
• 14 - помехоподавительный конденсатор;
• 15 - катушки зажигания;
• 16 - свечи зажигания;
• 17 - форсунки;
• 18 - колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 19-датчик фаз;
• 20-датчик детонации.

Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 1.)

• 1,2 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
• 3,4- колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
• 5 - модуль управления светотехникой;
• 6 - выключатель зажигания;
• 7 - переключатель режимов бортового компьютера;
• 8 - переключатель стеклоочистителей;
• 9 - комбинация приборов;
• 10 - переключатель световой сигнализации;
• 11 - выключатель привода замка багажника;
• 12 - колодка диагностики;
• 13 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
• 14 - выключатель обогрева заднего стекла;

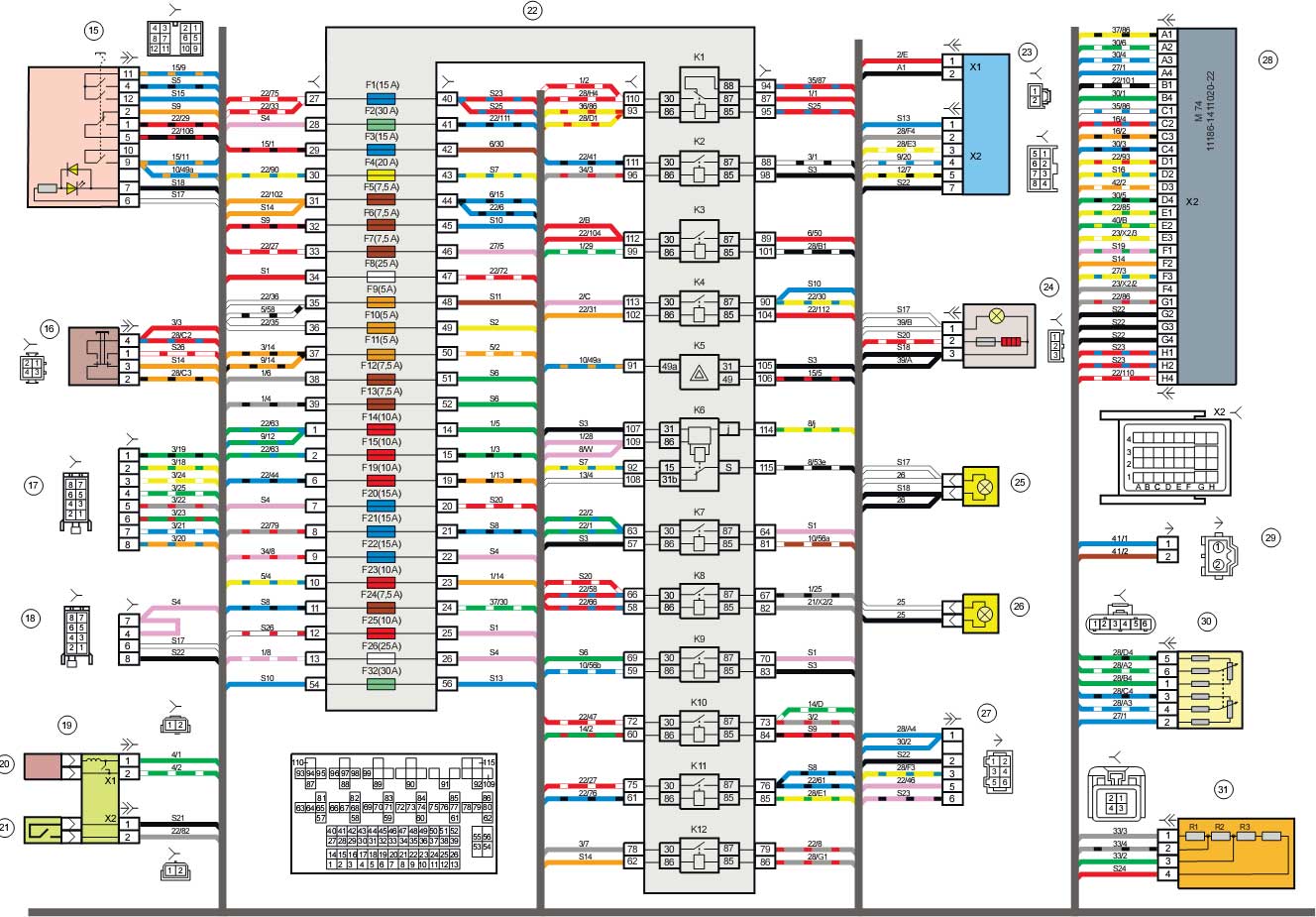

Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 2.)

• 15 - выключатель аварийной сигнализации;
• 16 - выключатель сигнала торможения;
• 17, 18 - колодки жгута проводов панели приборов к радиоаппарату;
• 19 -устройство вращающееся;
• 20 - модуль надувной подушки безопасности водителя;
• 21 - выключатель звукового сигнала;
• 22 - монтажный блок: К1 - реле электровентилятора системы охлаждения двигателя;
• К2 - реле включения блокировки дверей;
• КЗ - дополнительное реле стартера;
• К4 - дополнительное реле;
• К5 - реле-прерыватель указателей поворота и аварийной сигнализации;
• Кб - реле стеклоочистителя;
• К7 - реле включения дальнего света фар;
• К8 - реле звукового сигнала;
• К9 - реле включения ближнего света фар;
• К10 - реле включения обогрева заднего стекла;
• К11-главное реле;
• К12 - реле топливного насоса;
• 24 - прикуриватель;
• 25 - лампа подсветки табло управления отопителем;
• 26 - осветитель;
• 27 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
• 28 - контроллер;
• 29 - колодка жгута проводов панели приборов к колодке жгута проводов заднего 27;
• 30 - педаль акселератора электронная;
• 31 - резистор добавочный;

Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 3.)

• 32 - электродвигатель отопителя;
• 33 - переключатель электродвигателя отопителя;
• 34 - блок управления системой блокировки дверей;
• 35 - реле (К16) электровентилятора двигателя 3;
• 36 - реле (К15) электровентилятора двигателя 1;
• 37 - реле (К14) компрессора;
• 38 - реле (К13) дополнительное (реле света заднего хода);
• 39 - выключатель кондиционера;
• 40 - привод управления механизмом переключения передач;
• 41 - модуль надувной подушки безопасности пассажира;
• 42 - датчик температуры испарителя;
• 43 - колодка жгута проводов панели приборов к колодке жгута проводов заднего 3.

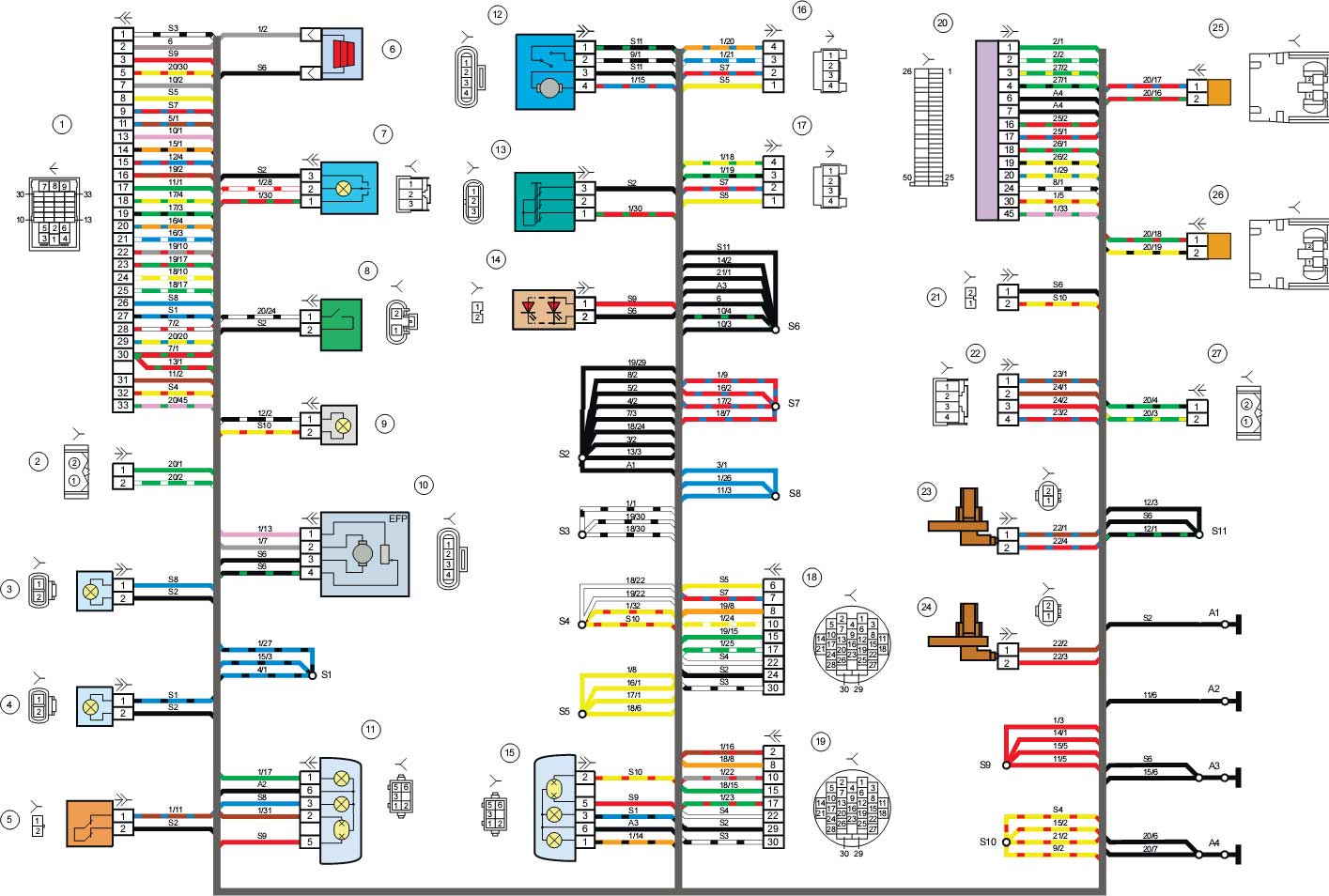

Перечень элементов схемы электрических соединений жгута проводов заднего

• 1,2- колодки жгута проводов заднего к колодкам жгута проводов панели прибо- ров;
• 3 - боковой указатель поворотов правый;
• 4 - боковой указатель поворотов левый;
• 5 - датчик ручного тормоза;
• 6 - элемент обогрева заднего стекла;
• 7 - плафон освещения салона;
• 8 - выключатель в ремне безопасности водителя;
• 9 - фонарь освещения багажника;
• 10 - модуль электробензонасоса;
• 11-фонарь правый;
• 12 - электродвигатель блокировки багажника;
• 13 - выключатель плафона освещения салона;
• 14 - дополнительный сигнал торможения;
• 15 - фонарь левый;
• 16 - колодка жгута проводов заднего к колодке жгута проводов задней левой двери;
• 17 - колодка жгута проводов заднего к колодке жгута проводов задней правой двери;
• 18 - колодка жгута проводов заднего к колодке жгута проводов передней правой двери;
• 19 - колодка жгута проводов заднего к колодке жгута проводов передней левой двери;
• 20 - блок управления надувных подушек безопасности;
• 21 - колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака;
• 22 - колодка жгута проводов заднего к колодке жгута проводов панели приборов 3;
• 23 - датчик скорости правый задний;
• 24 - датчик скорости левый задний;
• 25 - преднатяжитель ремня безопасности водителя;
• 26 - преднатяжитель ремня безопасности пассажира;
• 27 - колодка жгута проводов заднего к колодке жгута проводов панели приборов 29.

Схема электрических соединений жгута проводов передней правой двери

• 1 - колодка жгута проводов передней правой двери к колодке жгута проводов заднего;
• 2 - электродвигатель стеклоподъемника;
• 3 - замок правый передний;
• 4 - переключатель стеклоподъемника;
• 5 - колодки жгута проводов передней правой двери к громкоговорителю переднему правому.

Схема электрических соединений жгута проводов передней левой двери

• 1 - колодка жгута проводов передней левой двери к колодке жгута проводов заднего;
• 2 - электродвигатель стеклоподъемника;
• 3 - замок левый передний;
• 4 - блок переключателей;
• 5 - колодки жгута проводов передней левой двери к громкоговорителю переднему левому.

Схема электрических соединений жгута проводов задней двери

• 1 - колодка жгута проводов задней двери к колодке жгута проводов заднего;
• 2 - колодки жгута проводов задней двери к громкоговорителю;
• 3 - замок задний.

Схема электрических соединений жгута проводов коробки воздухопритока

• 1 - привод стеклоочистителя;
• 2 - датчик уровня тормозной жидкости;
• 3 - колодка жгута проводов коробки воздухопритока к колодке жгута проводов панели приборов.

Схема электрических соединений жгута проводов фонарей освещения номерного знака

• 1 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего;
• 2, 3 - фонари освещения номерного знака;

Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00

Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-20

Схема электрическая принципиальная монтажного блока

Расположение реле и предохранителей в монтажном блоке

• К1-Реле электровентилятора системы охлаждения двигателя;
• К2-Реле включения блокировки дверей;
• КЗ-Дополнительное реле стартера;
• К4(50 А)- Дополнительное реле;
• К5-Реле - прерыватель указателей поворота и аварийной сигнализации;
• Кб-Реле стеклоочистителя;
• К7- Реле включения дальнего света фар;
• К8-Реле звукового сигнала;
• К9-Реле включения ближнего света фар;
• К10-Реле включения обогрева заднего стекла;
• К11-Реле главное;
• К12 -Реле топливного насоса;
• К13-Реле света заднего хода (реле дополнительное);
• К14-Реле компрессора;
• К15-Реле электровентилятора системы охлаждения двигателя 1;
• К16-Реле электровентилятора системы охлаждения двигателя 3.

Назначение контактов комбинации приборов
