Схема соединений жгута проводов двигателя 1,6 (8V). Лист 1
- 1 – генератор;
- 2 – компрессор кондиционера;
- 3 – вентилятор системы охлаждения;
- 4 – дополнительный резистор;
- 5 – стартер;
- 6 – аккумуляторная батарея;
- 7 – датчик абсолютного давления воздуха;
- 8 –датчик скорости автомобиля;
- 9 – датчик положения коленчатого вала;
- 10 – датчик температуры воздуха на впуске;
- 11 – клапан продувки адсорбера;
- 12 – управляющий датчик концентрации кислорода;
- 13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
- 14 – диагностический датчик концентрации кислорода;
- 15 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
- 16 – катушка зажигания;
- 17 – свечи зажигания;
- 18 – форсунки;
Схема соединений жгута проводов двигателя 1,6 (8V). Лист 2
- 19 – датчик положения дроссельной заслонки;
- 20 – регулятор холостого хода;
- 21 – датчик температуры охлаждающей жидкости;
- 22 – датчик детонации;
- 23 – датчик давления хладагента;
- 24 – датчик давления в системе гидроусилителя рулевого управления;
- 25 – датчик сигнализатора недостаточного давления масла;
- 26 – выключатель света заднего хода;
- 27 – электронный блок управления двигателем;
- 28 – блок предохранителей и реле в моторном отсеке;
- 29 – реле большой скорости вентилятора системы охлаждения;
- 30 – реле малой скорости вентилятора системы охлаждения;
- 31 – реле компрессора кондиционера;
- 32 – реле топливного насоса и катушки зажигания;
- 33 – главное реле;
- 34, 35 – предохранители в блоке реле и предохранителей в моторном отсеке;
- 37 – колодка соединения с передним жгутом проводов кузова.
Схема соединений жгута проводов двигателя 1,6 (16V). Лист 1
- 1 – генератор;
-
2 – компрессор кондиционера;
-
3 – вентилятор системы охлаждения;
-
4 – дополнительный резистор;
-
5 – стартер;
-
6 – аккумуляторная батарея;
-
7 – датчик абсолютного давления воздуха;
-
8 – датчик скорости автомобиля;
-
9 – датчик температуры охлаждающей жидкости;
-
10 – датчик положения коленчатого вала;
-
11 – датчик температуры воздуха на впуске;
-
12 – клапан продувки адсорбера;
-
13 – управляющий датчик концентрации кислорода;
-
14 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
-
15 – диагностический датчик концентрации кислорода;
-
16 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
-
17 – катушки зажигания;
-
18 – свечи зажигания;
-
19 – форсунки.
Схема соединений жгута проводов двигателя 1,6 (16V). Лист 2
- 20 – датчик положения дроссельной заслонки;
-
21 – регулятор холостого хода;
-
22 – датчик детонации;
-
23 – датчик давления хладагента;
-
24 – датчик давления в системе гидроусилителя рулевого управления;
-
25 – датчик сигнализатора недостаточного давления масла;
-
26 – выключатель света заднего хода;
-
28 – электронный блок управления двигателем;
-
29 – блок предохранителей и реле в моторном отсеке;
-
30 – реле большой скорости вентилятора системы охлаждения;
-
31 – реле малой скорости вентилятора системы охлаждения;
-
32 – реле компрессора кондиционера;
-
33 – реле топливного насоса и катушки зажигания;
-
34 – главное реле;
-
35, 36 – предохранители в блоке реле и предохранителей в моторном отсеке;
-
37 – колодка соединения с передним жгутом проводов кузова.
Схема соединений переднего жгута проводов. Фрагмент 1
- 1 – правая блок-фара;
-
2 – правая противотуманная фара;
-
3 – колодка соединения со жгутом проводов противотуманных фар;
-
4 – левая противотуманная фара;
-
5 – правый звуковой сигнал высокого тона;
-
6 – левый звуковой сигнал низкого тона;
-
7 – левая блок-фара;
-
8 – правый боковой указатель поворота;
-
9 – очиститель ветрового стекла;
-
10 – омыватель стекол;
-
11 – блок управления ABS;
-
12 – датчик уровня тормозной жидкости;
-
13 – левый боковой указатель поворота;
-
14 – датчик скорости вращения правого переднего колеса;
-
15 – блок реле и предохранителей в моторном отсеке;
-
16 – реле вентилятора отопителя;
-
17 – реле противотуманных фар;
-
18, 19 – предохранители в блоке реле и предохранителей в моторном отсеке;
-
20 – датчик скорости вращения левого переднего колеса;
-
21 – колодка соединения со жгутом проводов двигателя;
-
А – место перехода жгута проводов из моторного отсека в салон.
Схема соединений переднего жгута проводов. Фрагмент 2
- 22 – правый подрулевой переключатель;
-
23 – подушка безопасности водителя;
-
24 – спиральный кабель;
-
25 – левый подрулевой переключатель;
-
26 – колодки подключения к аудиосистеме;
-
29 – выключатель сигналов торможения;
-
30 – реле обогрева стекла двери багажного отделения;
-
31 – катушка иммобилайзера;
-
32 – колодка соединения со жгутом проводов выключателя зажигания;
-
33 – выключатель зажигания;

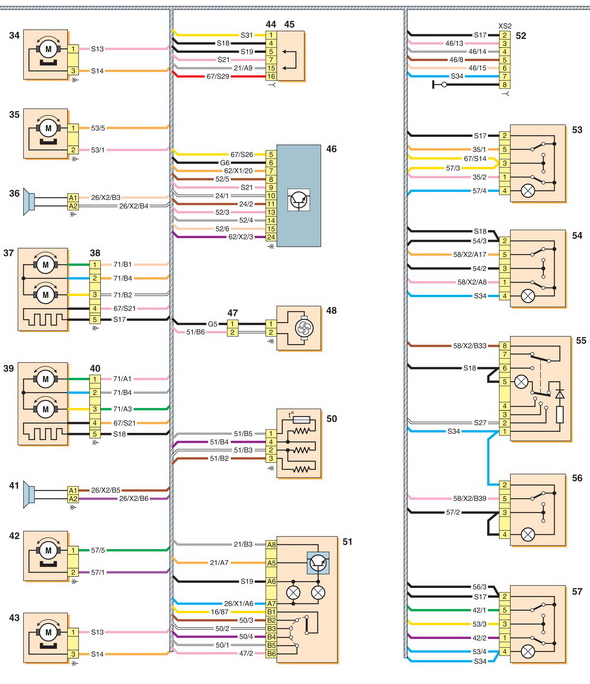

Схема соединений переднего жгута проводов. Фрагмент 3
- 34 – электропривод замка правой передней двери;
-
35 – стеклоподъемник правой передней двери;
-
36 – правый передний динамик;
-
37 – правое наружное зеркало;
-
38 – колодка соединения с правым наружным зеркалом;
-
39 – левое наружное зеркало;
-
40 – колодка соединения с левым наружным зеркалом;
-
41 – левый передний динамик;
-
42 – стеклоподъемник левой передней двери;
-
43 – электропривод замка левой передней двери;
-
44 – колодка диагностики;
-
45 – крышка колодки диагностики с перемычкой;
-
46 – блок управления подушками безопасности;
-
47 – колодка соединения со жгутом проводов вентилятора отопителя;
-
48 – вентилятор отопителя;
-
50 – блок дополнительных резисторов вентилятора отопителя;
-
51 – блок управления вентиляцией, отоплением и кондиционированием;
-
52 – колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика;
-
53 – выключатель стеклоподъемника правой передней двери;
-
54 – выключатель центрального замка;
-
55 – выключатель аварийной сигнализации;
-
56 – выключатель обогрева стекла двери багажного отделения;
-
57 – выключатель стеклоподьемника левой передней двери;
Схема соединений переднего жгута проводов. Фрагмент 4
-
58 – коммутационный блок;
-
59 – колодка соединения со жгутом обогревателя правого переднего сиденья;
-
60 – элемент обогрева правого переднего сиденья;
-
61 – выключатель обогрева правого переднего сиденья;
-
62 – комбинация приборов;
-
63 – колодка соединения со жгутом обогревателя левого переднего сиденья;
-
64 – элемент обогрева левого переднего сиденья;
-
65 – выключатель обогрева левого переднего сиденья;
Схема соединений переднего жгута проводов. Фрагмент 5
-
66 – прикуриватель;
-
67 – блок предохранителей в салоне;
-
68 – выключатель стеклоподъемника правой задней двери;
-
69 – выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы;
-
70 – плафон освещения салона;
-
71 – регулятор управления электроприводами наружных зеркал;
-
72 – выключатель блокировки задних стеклоподъемников;
-
73 – выключатель стеклоподъемника левой задней двери;
-
74, 75 – колодки соединения с задним жгутом проводов кузова.

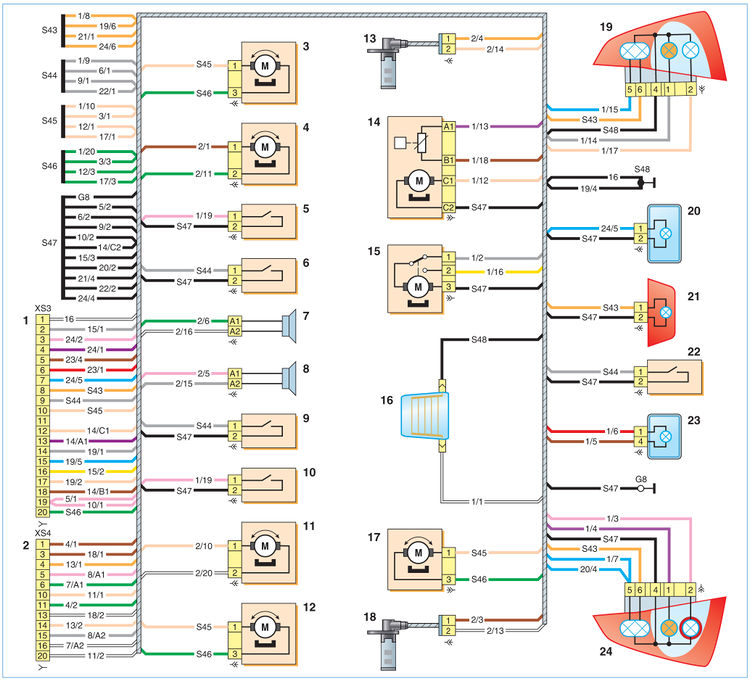

Схема соединений заднего жгута проводов
- 1, 2 – колодки соединения с передним жгутом кузова;
-
3 – электропривод замка правой задней двери;
-
4 – стеклоподъемник правой задней двери;
-
5 – концевой выключатель лампы плафона освещения салона у правой передней двери;
-
6 – концевой выключатель лампы плафона освещения салона у правой задней двери;
-
7 – правый задний динамик;
-
8 – левый задний динамик;
-
9 – концевой выключатель лампы плафона освещения салона у левой задней двери;
-
10 – концевой выключатель лампы плафона освещения салона у левой передней двери;
-
11 – стеклоподъемник левой задней двери;
-
12 – электропривод замка левой задней двери;
-
13 – датчик скорости вращения правого заднего колеса;
-
14 – топливный модуль;
-
15 – очиститель стекла двери багажного отделения;
-
16 – элемент обогрева стекла двери багажного отделения;
-
17 – электропривод замка двери багажного отделения;
-
18 – датчик скорости вращения левого заднего колеса;
-
19 – правый задний фонарь;
-
20 – фонарь освещения номерного знака;
-
21 – дополнительный сигнал торможения;
-
22 – концевой выключатель плафона освещения багажника;
-
23 – плафон освещения багажника;
-
24 – левый задний фонарь.
Схема соединений жгута проводов подушки безопасности переднего пассажира и освещения вещевого ящика
- 1 – подушка безопасности переднего пассажира;
-
2 – выключатель подушки безопасности переднего пассажира;
-
3 – плафон освещения вещевого ящика;
-
4 – выключатель освещения вещевого ящика;
-
5 – колодка сединения с передним жгутом проводов.
