Схемы электрооборудования автомобилей Форд Фокус 2 ( Ford Focus 2 )

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Схема соединений генератора и пуска двигателя. Лист 1
  2. Схема соединений генератора и пуска двигателя. Лист 2
  3. Электронная система управления двигателем. Лист 1
  4. Электронная система управления двигателем. Лист 2
  5. Система зажигания
  6. Схема подключения форсунок и вентилятора охлаждения
  7. Блок управления ABS/ESP. Лист 1
  8. Блок управления ABS/ESP. Лист 2. Начало схемы адаптивного освещения
  9. Адаптивное освещение. Лист 2
  10. Адаптивное освещение. Лист 3
  11. Блок фар с ксеноном. Лист 1
  12. Блок фар с ксеноном. Лист 2
  13. Габаритный свет
  14. Система автоматического включения габаритов
  15. Сигналы торможения
  16. Указатели поворота и аварийная сигнализация. Лист 1
  17. Указатели поворота и аварийная сигнализация. Лист 2
  18. Монтажный блок в моторном отсеке
  19. Предохранители монтажного блока в моторном отсеке
  20. Реле в монтажном блоке моторного отсека
  21. Монтажный блок в салоне

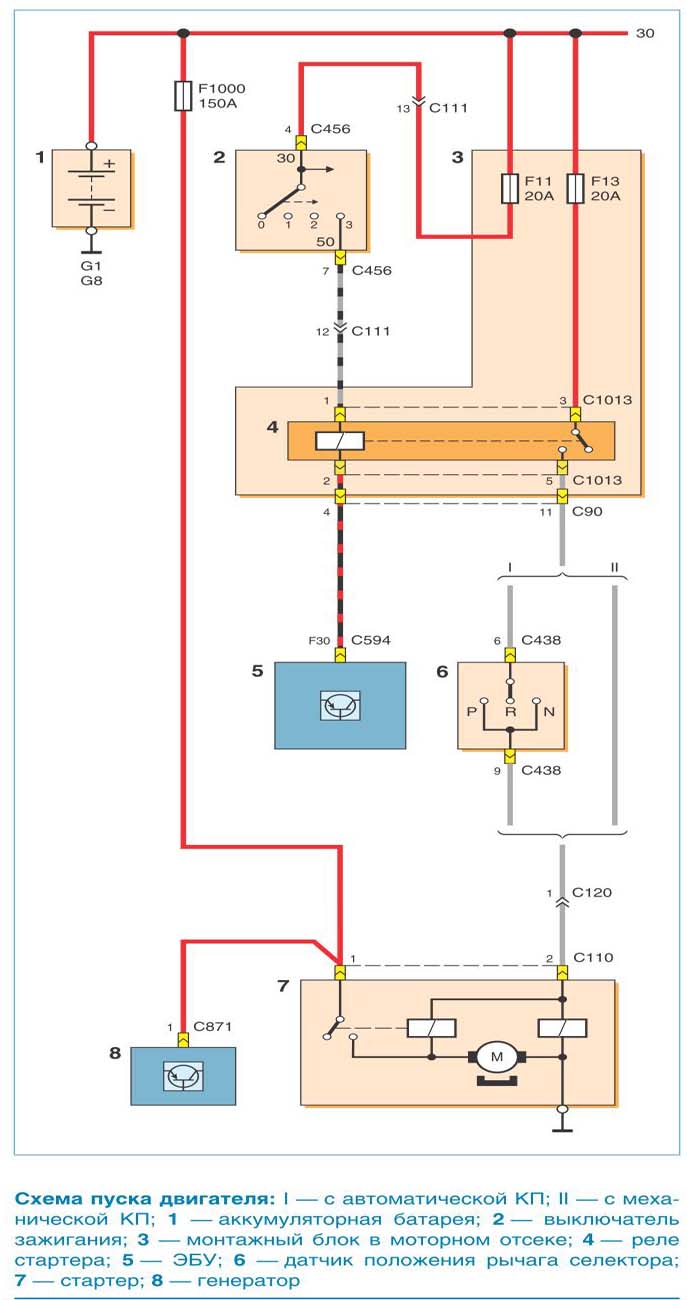

Схема соединений генератора и пуска двигателя. Лист 1

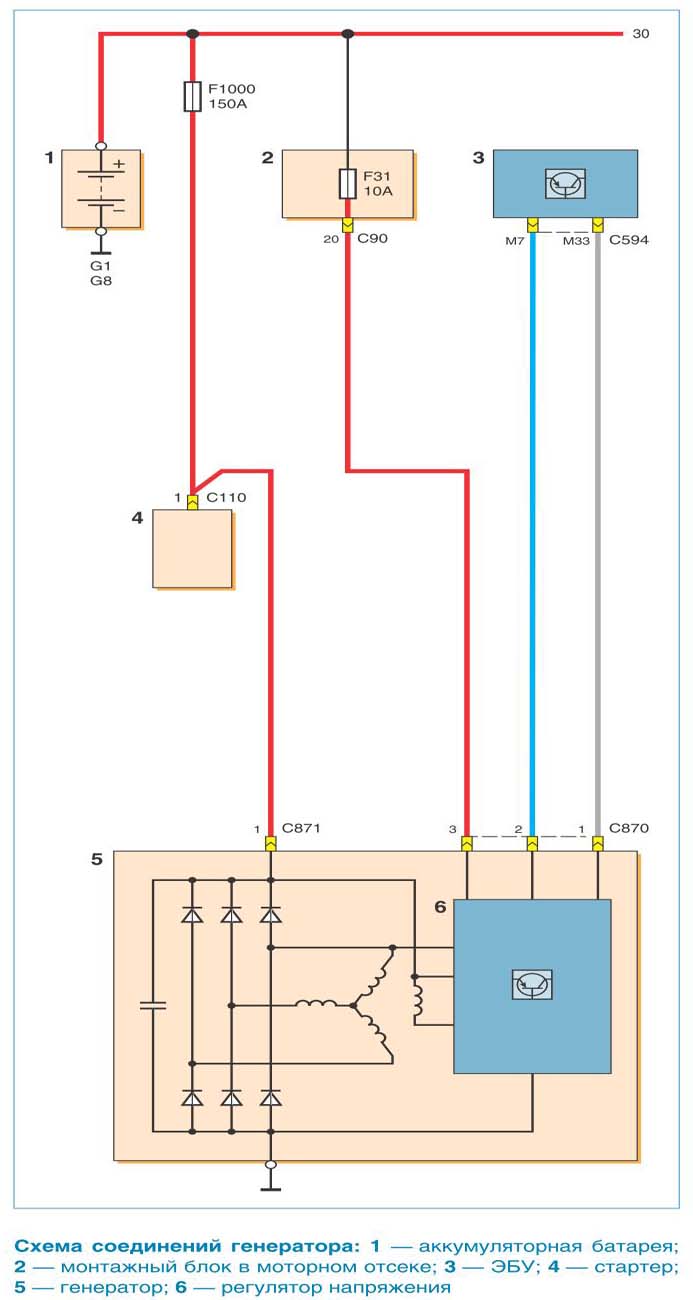

Схема соединений генератора и пуска двигателя. Лист 2

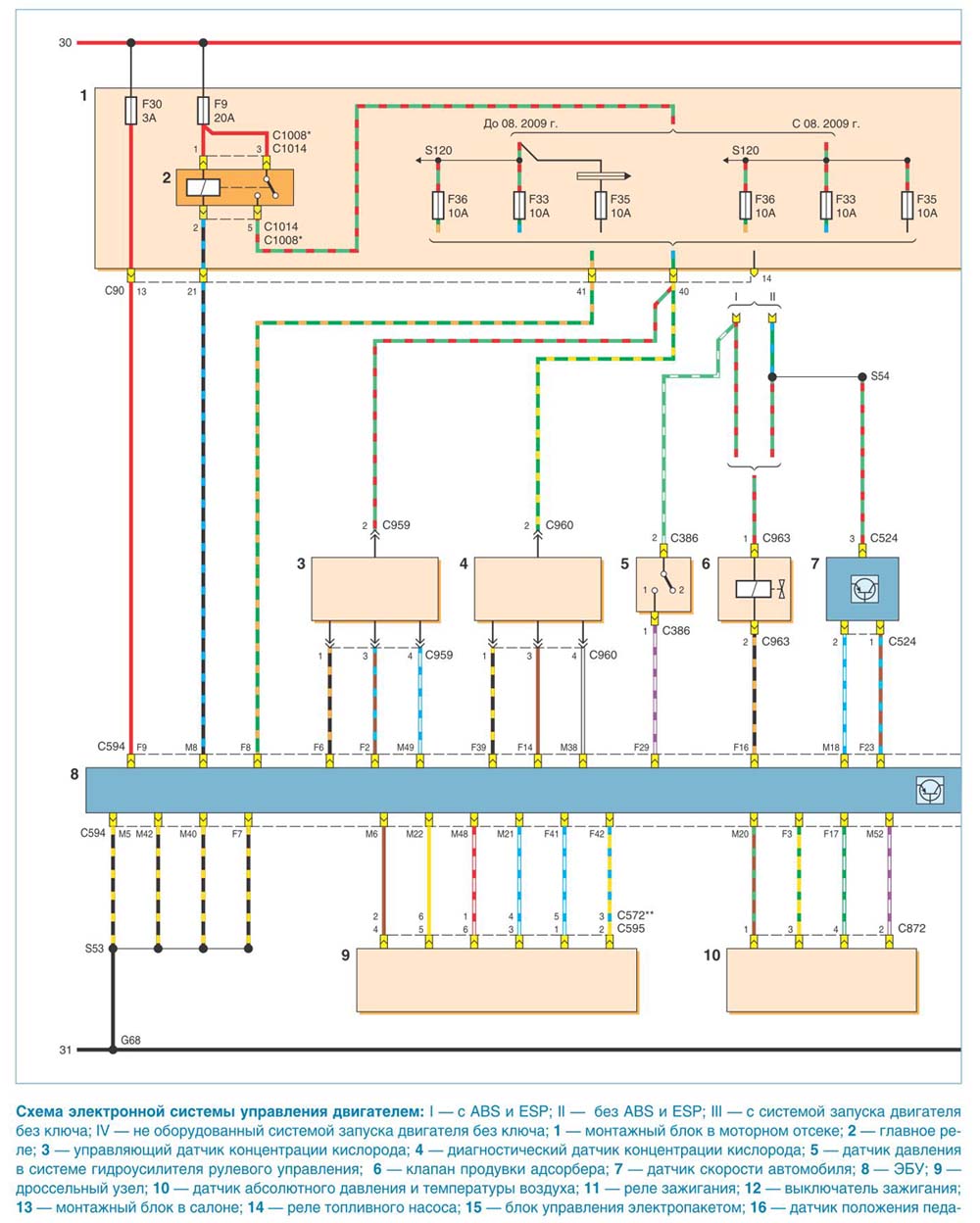

Электронная система управления двигателем. Лист 1

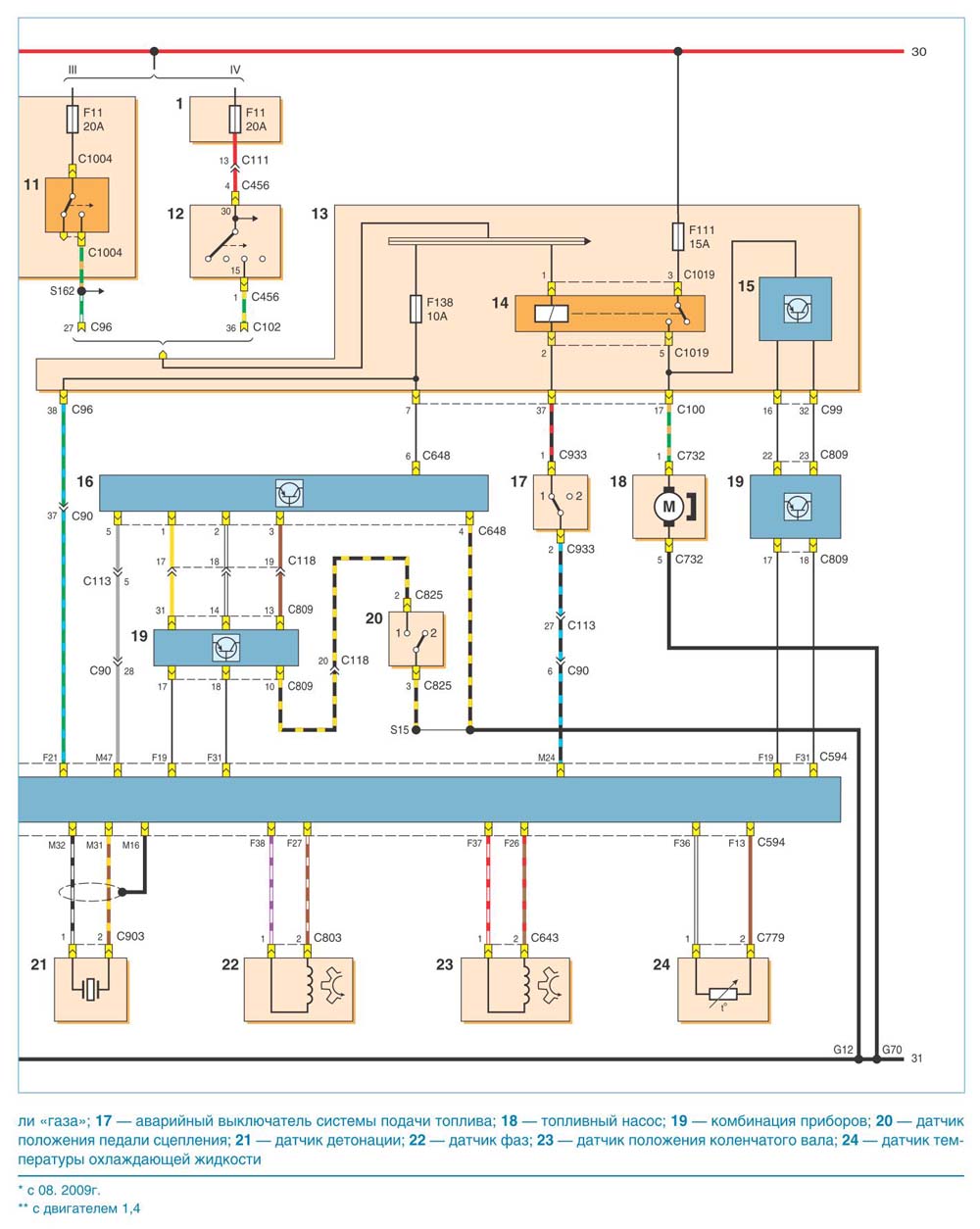

Электронная система управления двигателем. Лист 2

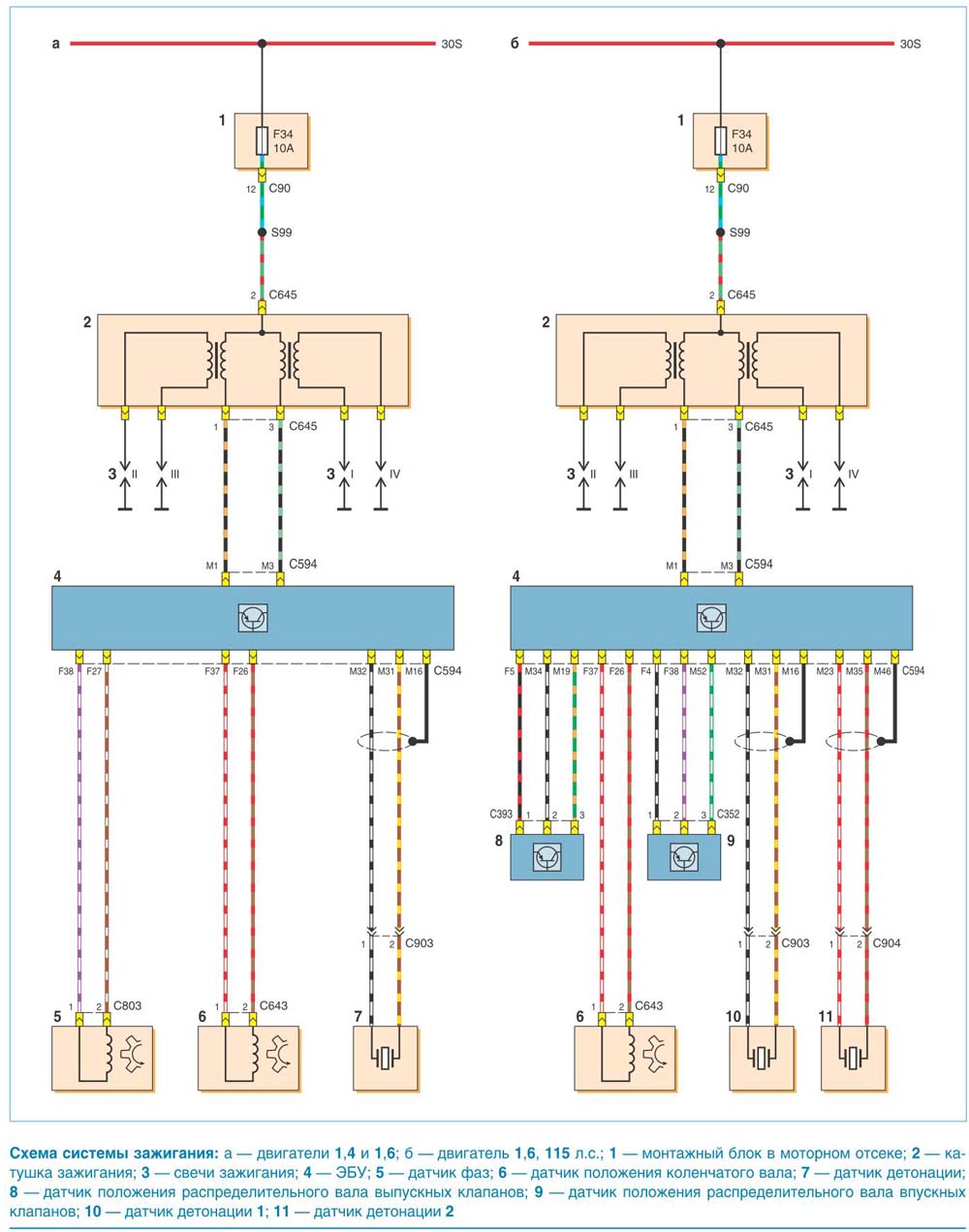

Система зажигания

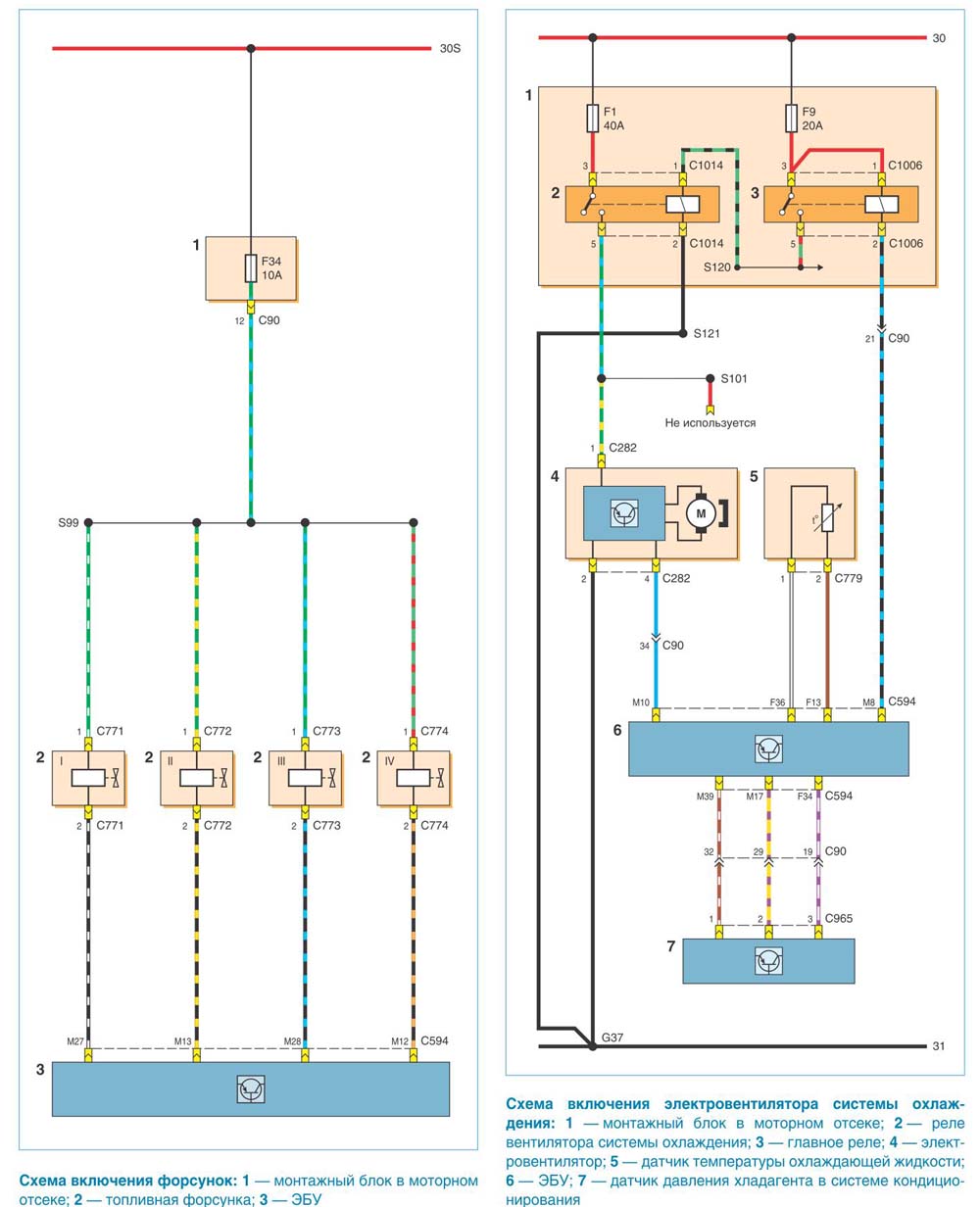

Схема подключения форсунок и вентилятора охлаждения

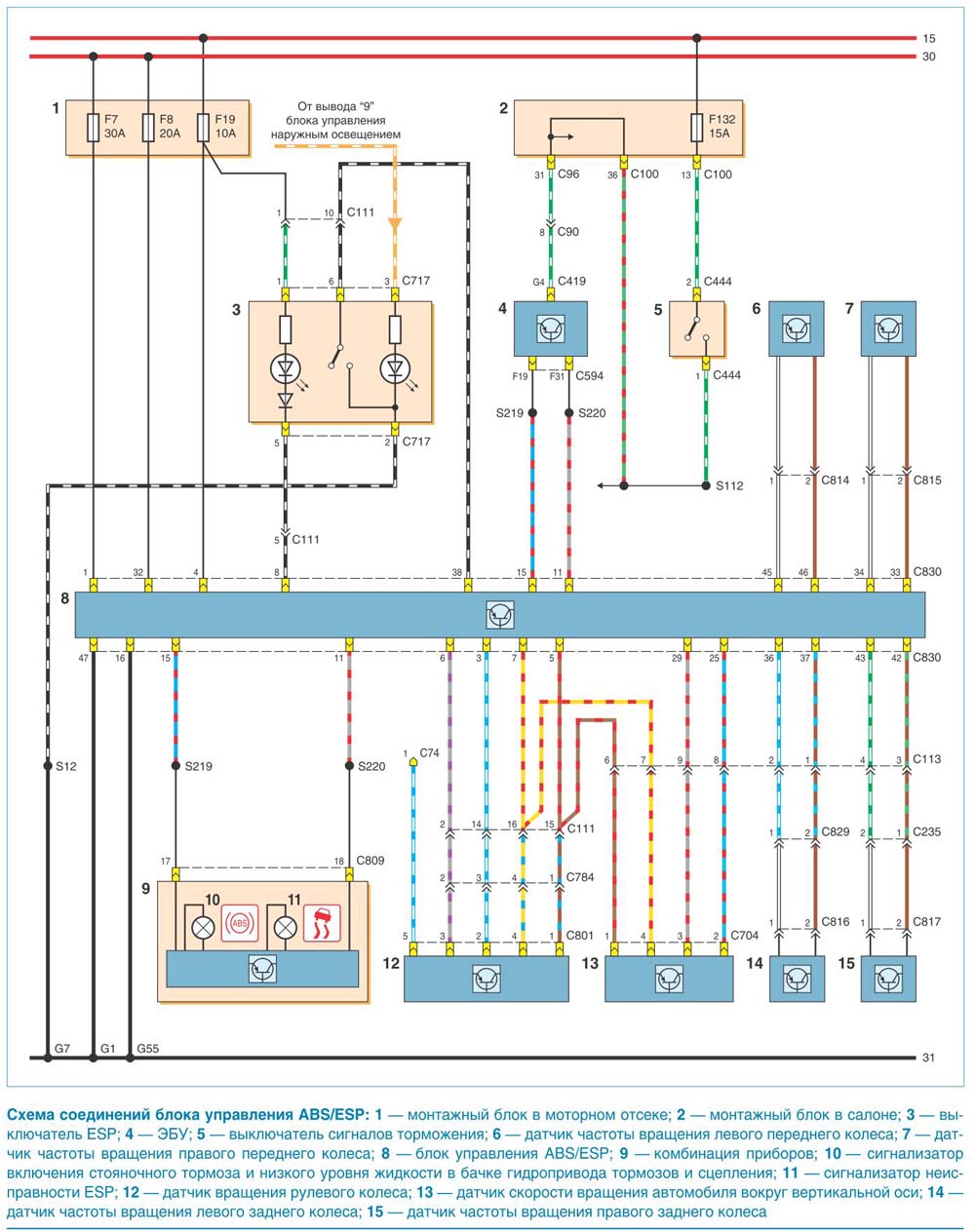

Блок управления ABS/ESP. Лист 1

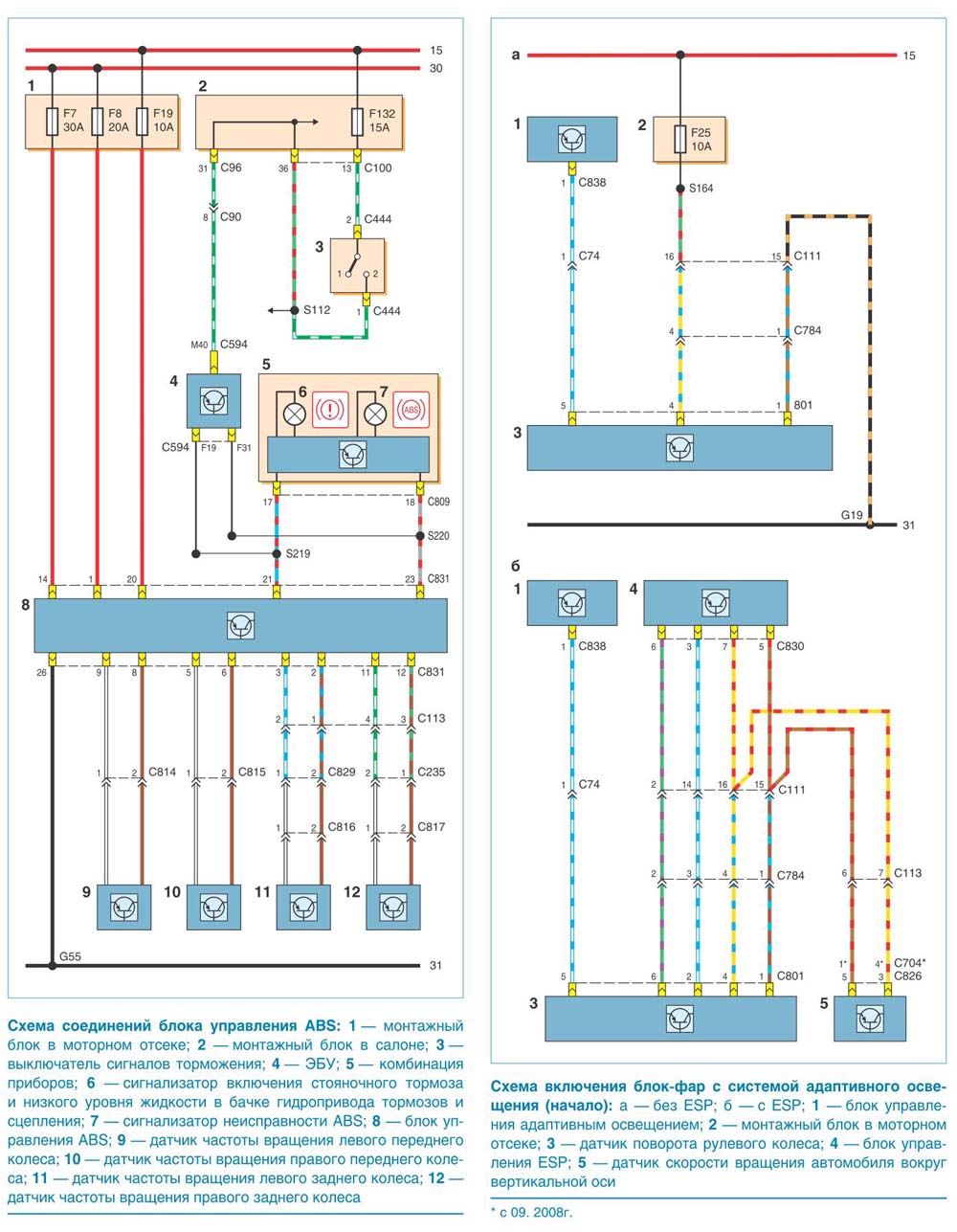

Блок управления ABS/ESP. Лист 2. Начало схемы адаптивного освещения

Адаптивное освещение. Лист 2

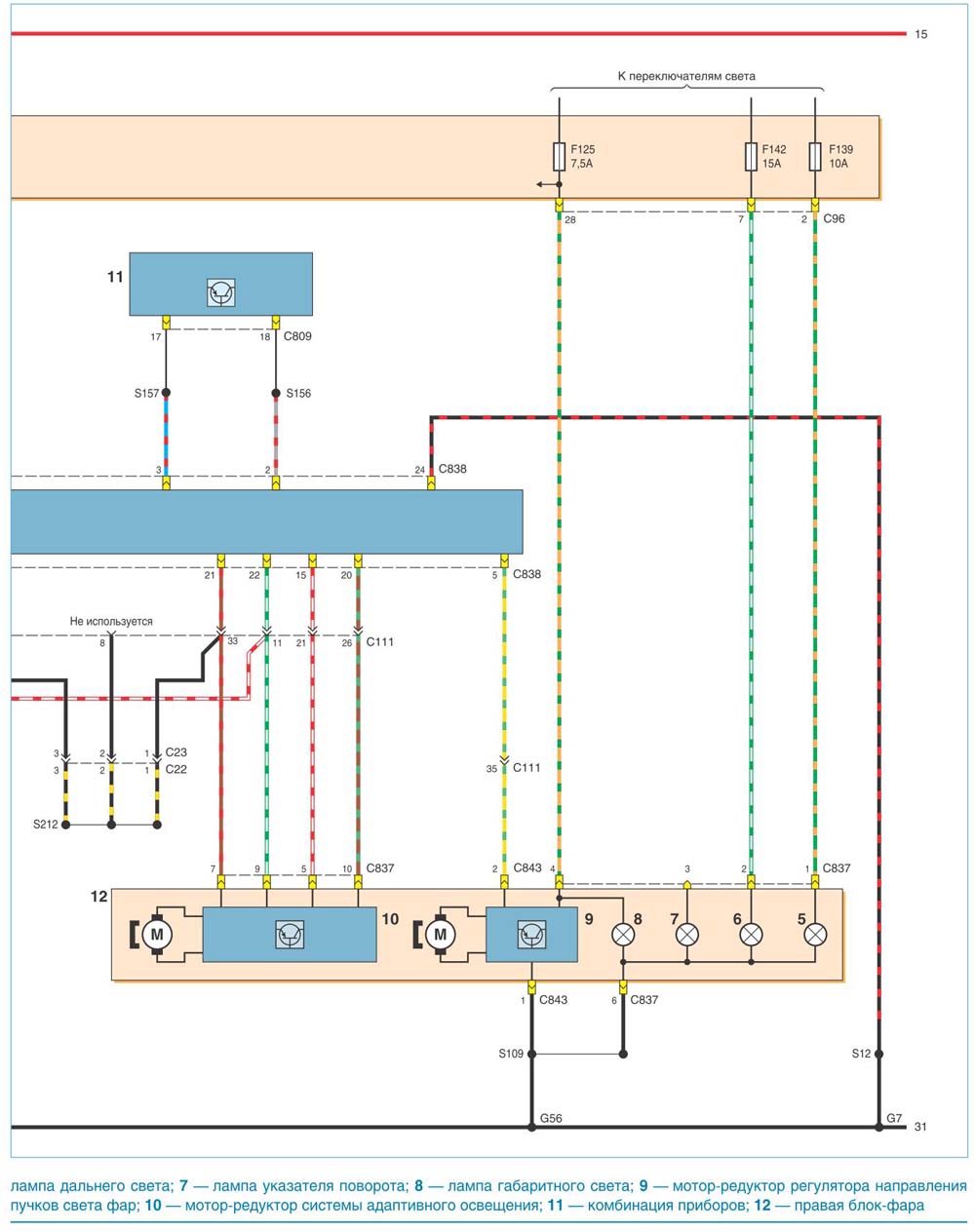

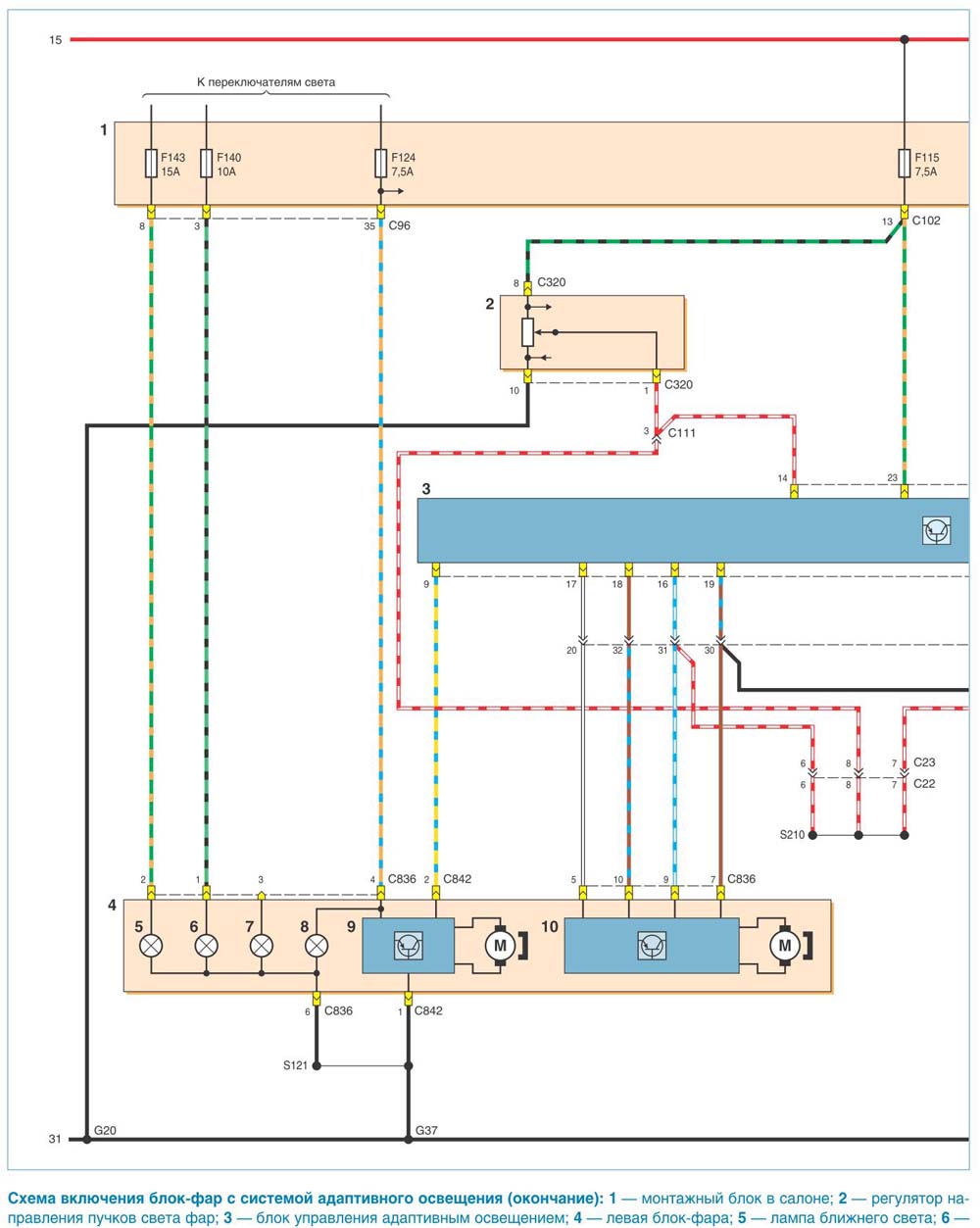

Адаптивное освещение. Лист 3

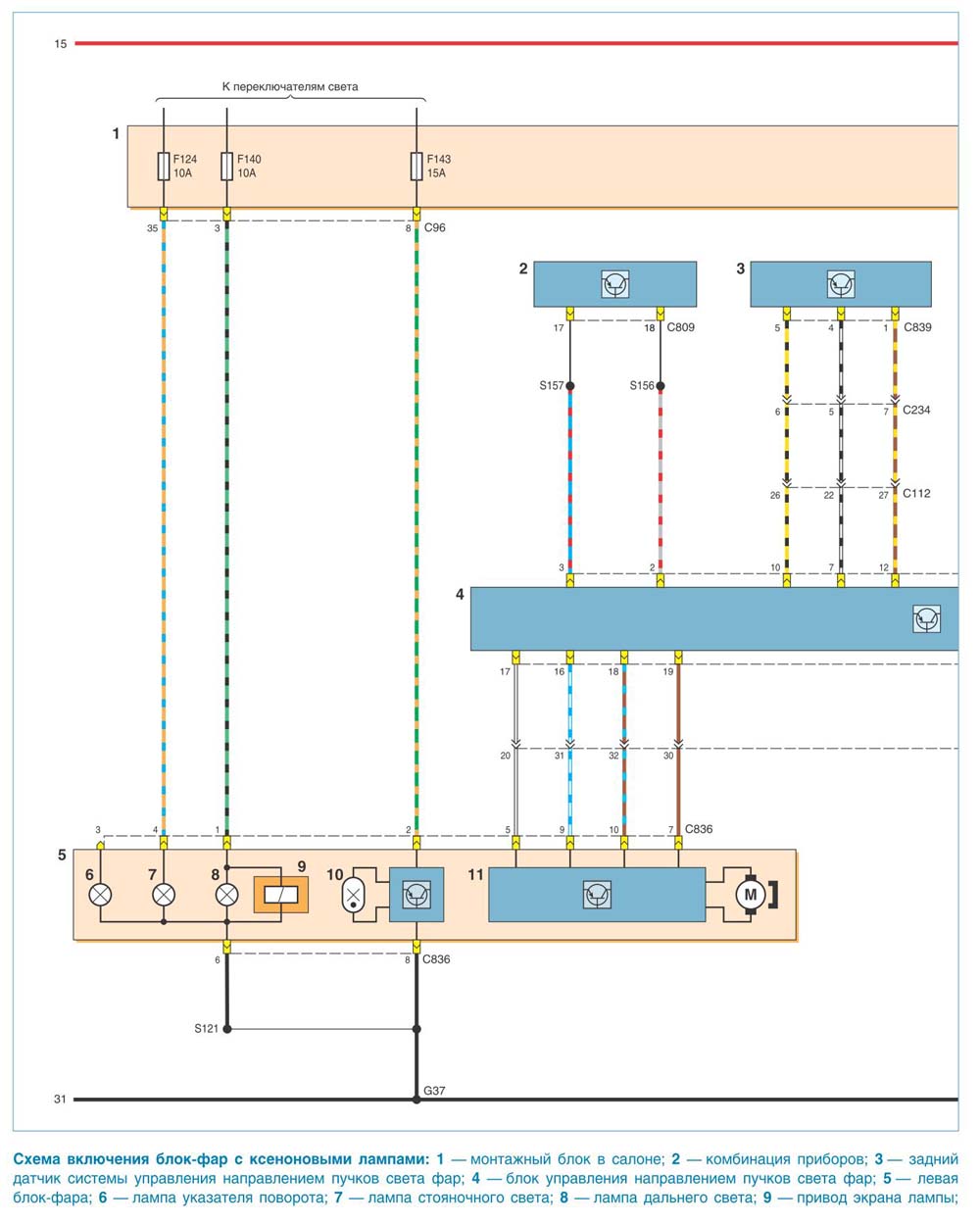

Блок фар с ксеноном. Лист 1

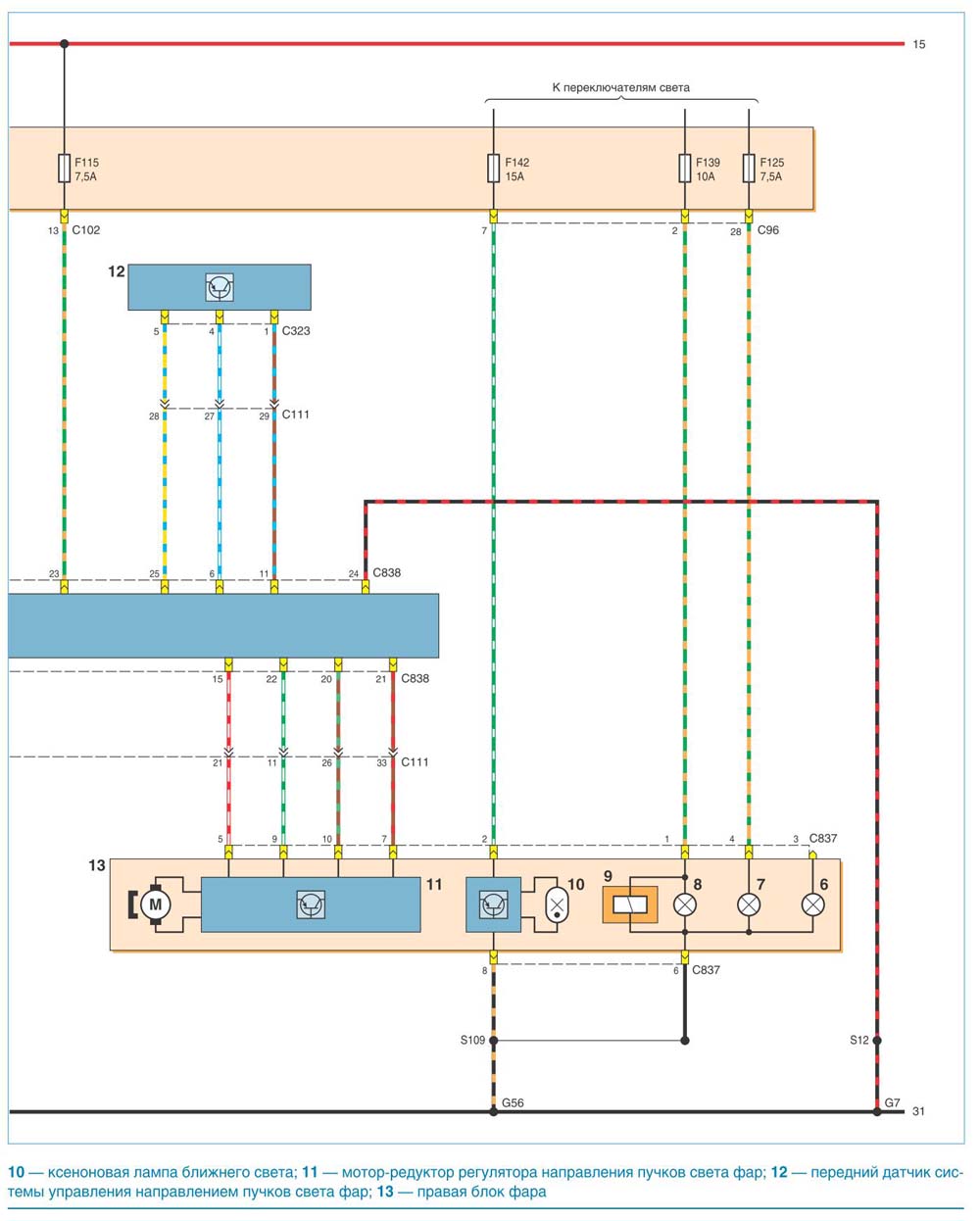

Блок фар с ксеноном. Лист 2

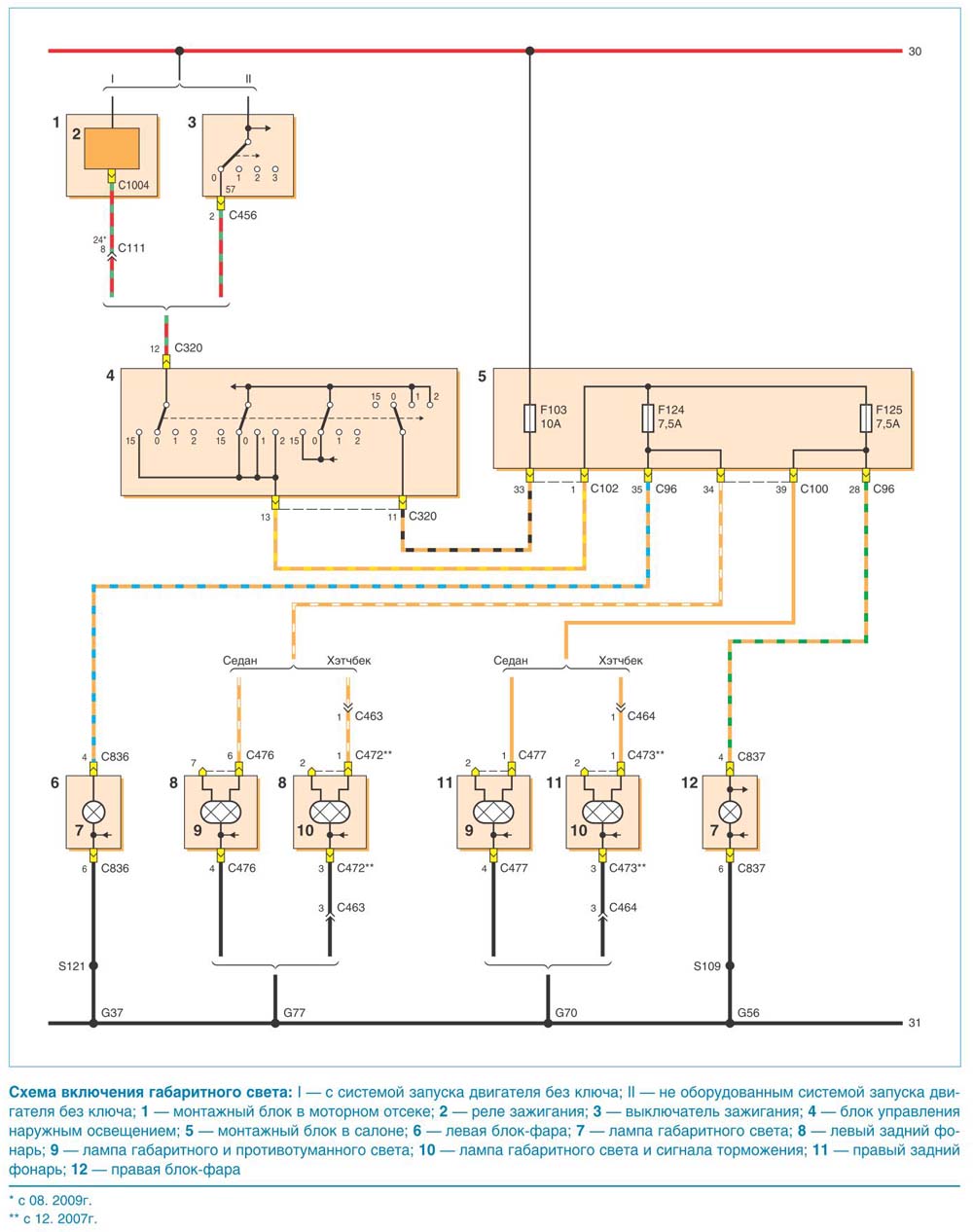

Габаритный свет

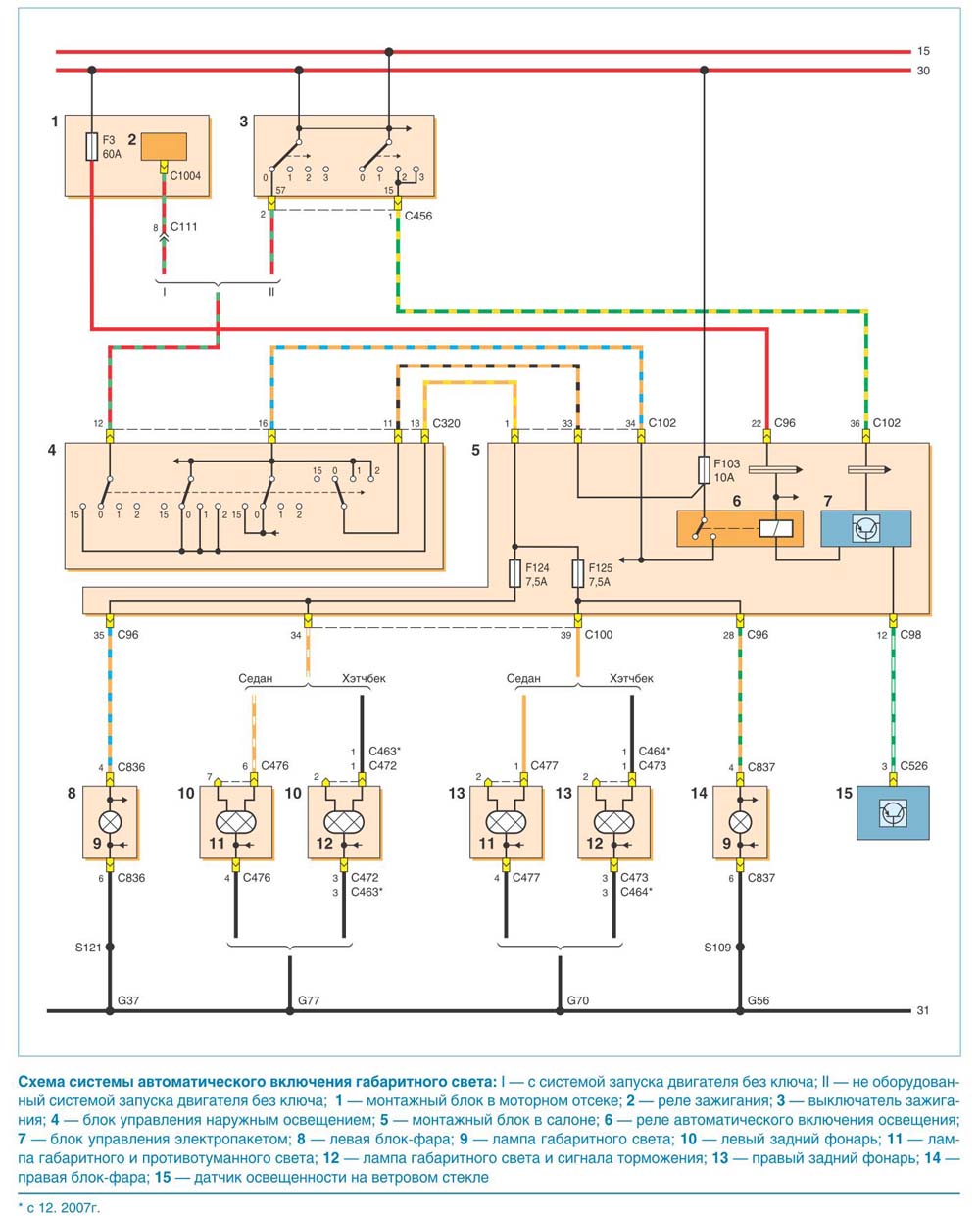

Система автоматического включения габаритов

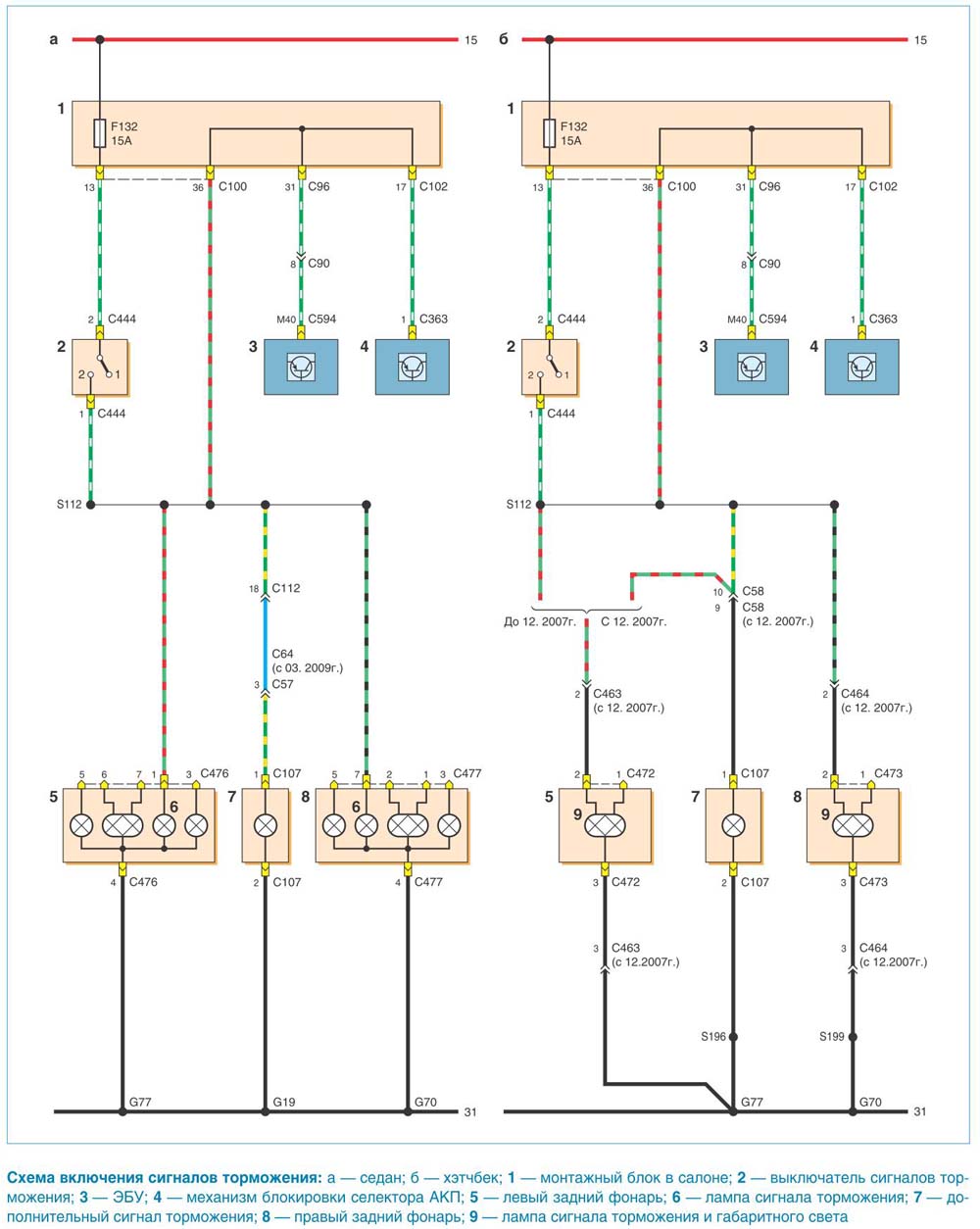

Сигналы торможения

Указатели поворота и аварийная сигнализация. Лист 1

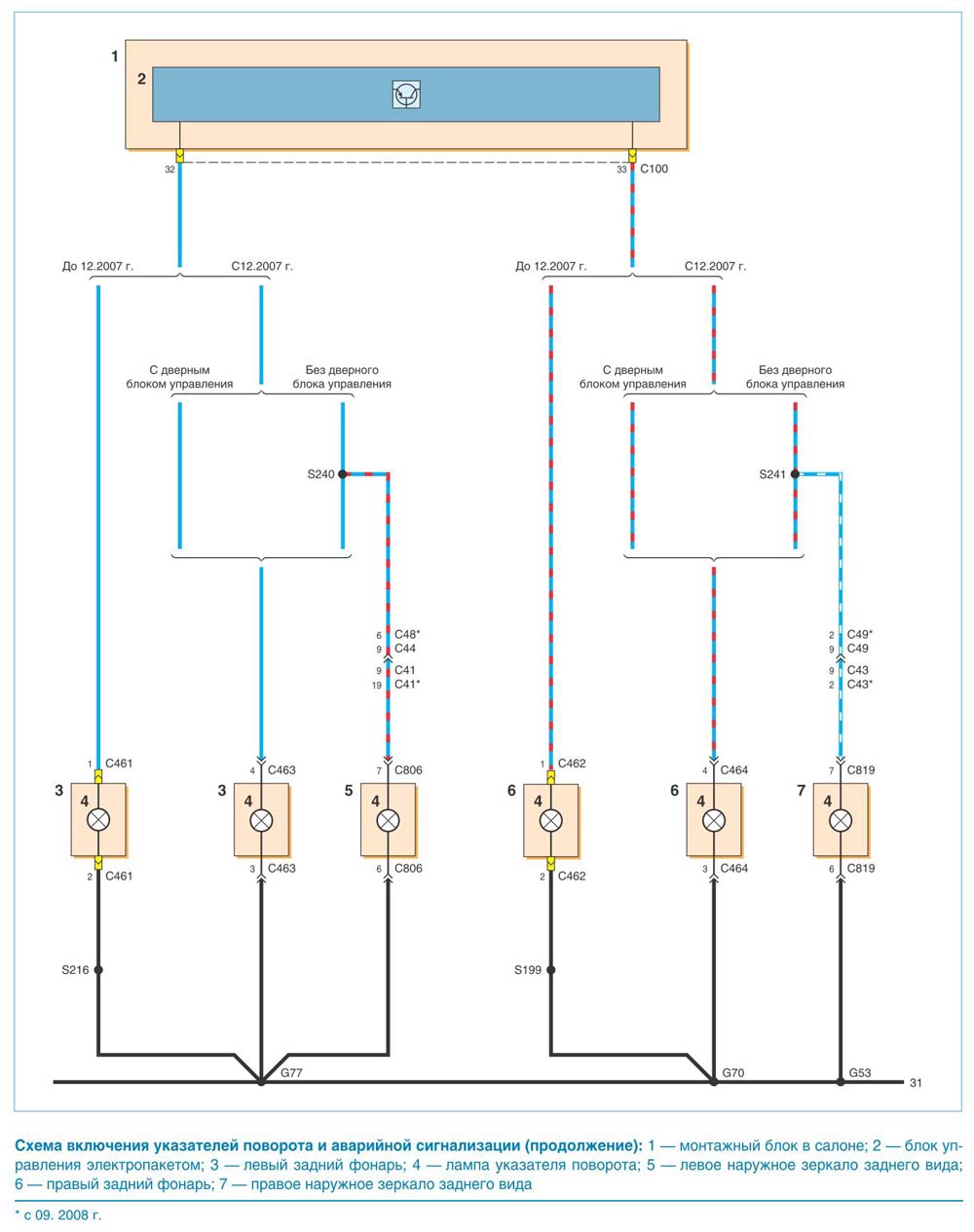

Указатели поворота и аварийная сигнализация. Лист 2

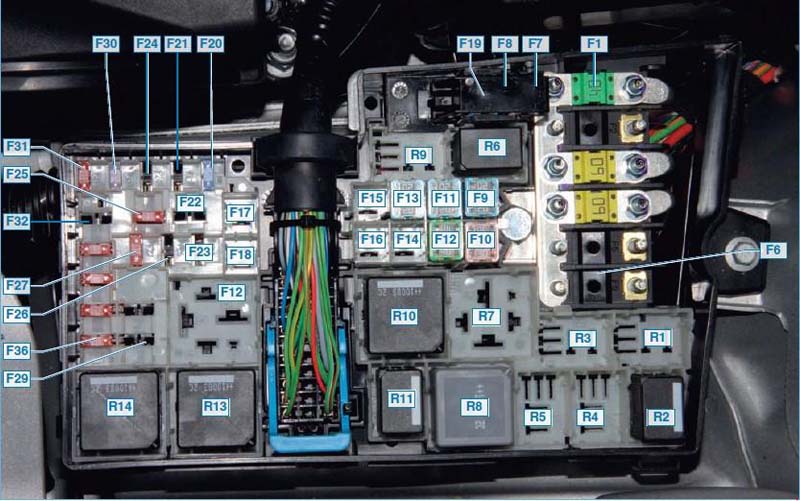

Монтажный блок в моторном отсеке

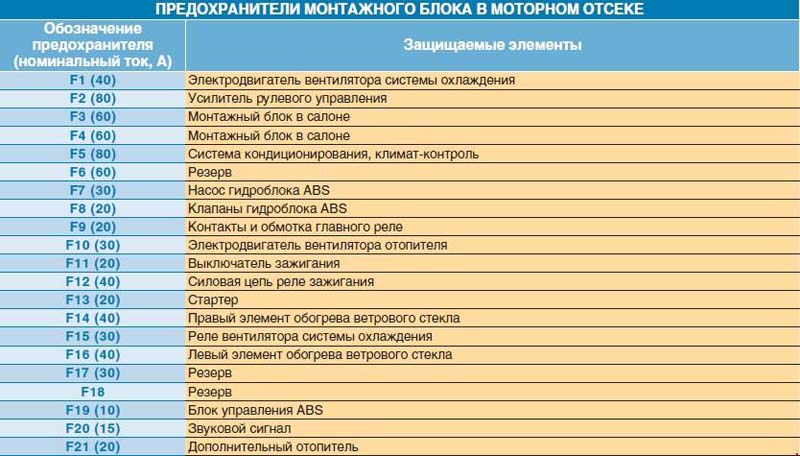

Предохранители монтажного блока в моторном отсеке

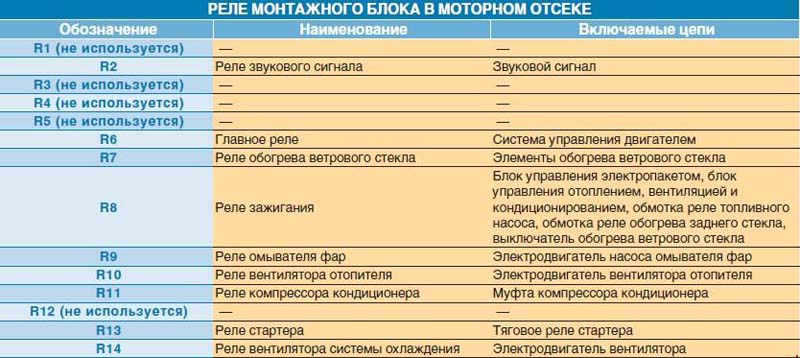

Реле в монтажном блоке моторного отсека

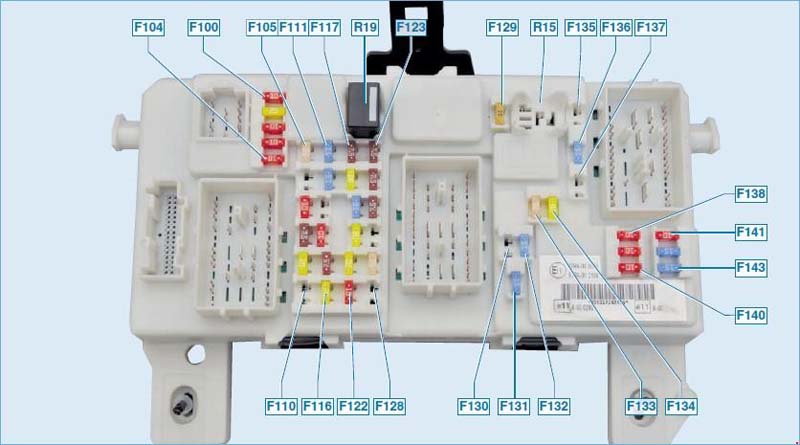

Монтажный блок в салоне
