Схемы электрооборудования автомобилей Митсубиши Паджеро 1983-1998г. (Mitsubishi Pajero 1983-1998)
Внимание!
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Отопитель и омыватели и стеклоочистители ветрового стекла
- Наружное освещение и аварийная сигнализация
- Система питания и запуска, ремни безопасности
- Стеклоподъёмники и наружное освещение
- Системы запуска, питания и комфорта
- Система безопасности и наружное освещение
- Система климата в салоне
- Центральный замок и стеклоподъёмники
- Системы питания, запуска и комфорта
- Электростеклоподъёмники и центральный замок
- Кондиционер и пуско-зарядная схема
- Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант А)
- Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант Б)
- Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант В)
- Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант Г)
- Электрооборудование дизеля 2,3 л
- Система управления 24-клапанным двигателем 3,0 л 1992-1993 г.

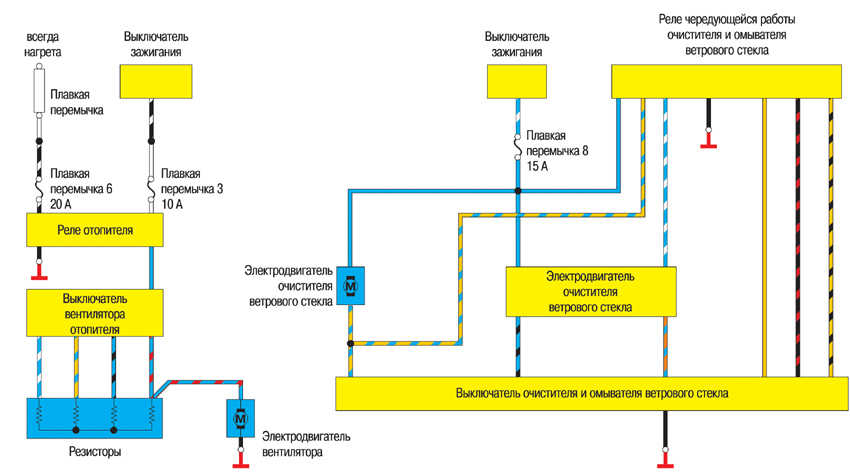

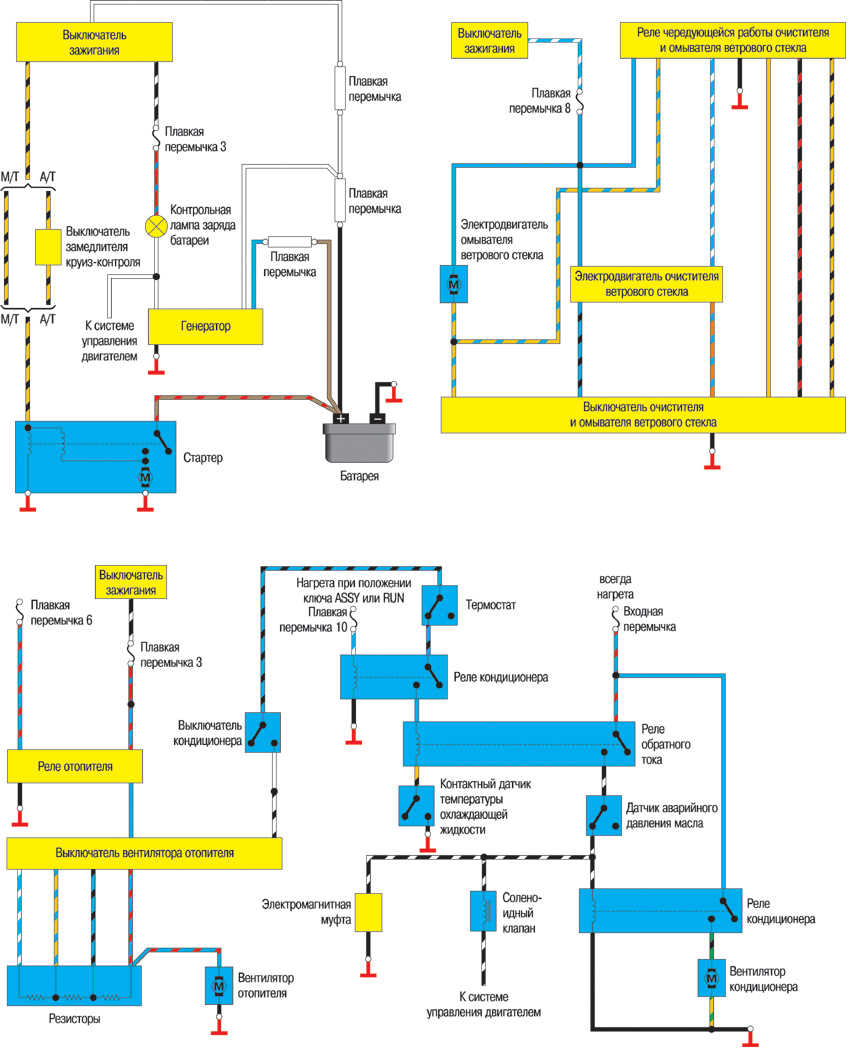

Отопитель и омыватели и стеклоочистители ветрового стекла

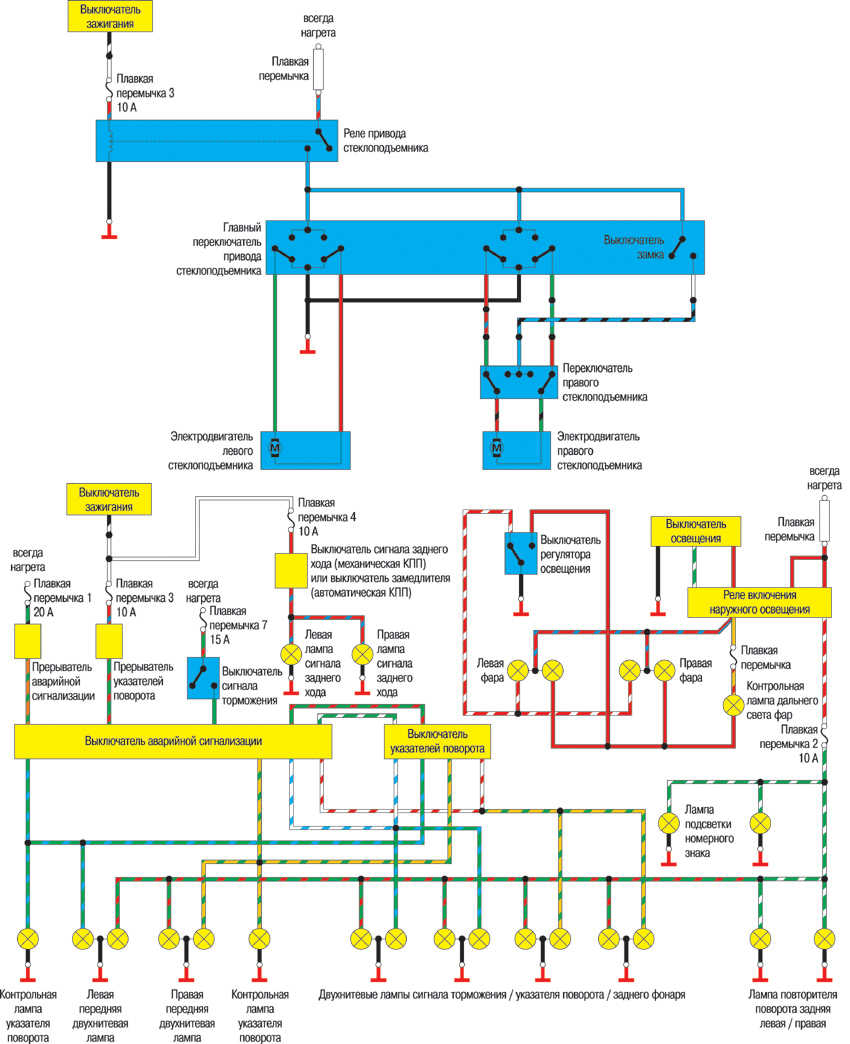

Наружное освещение и аварийная сигнализация

Система питания и запуска, ремни безопасности

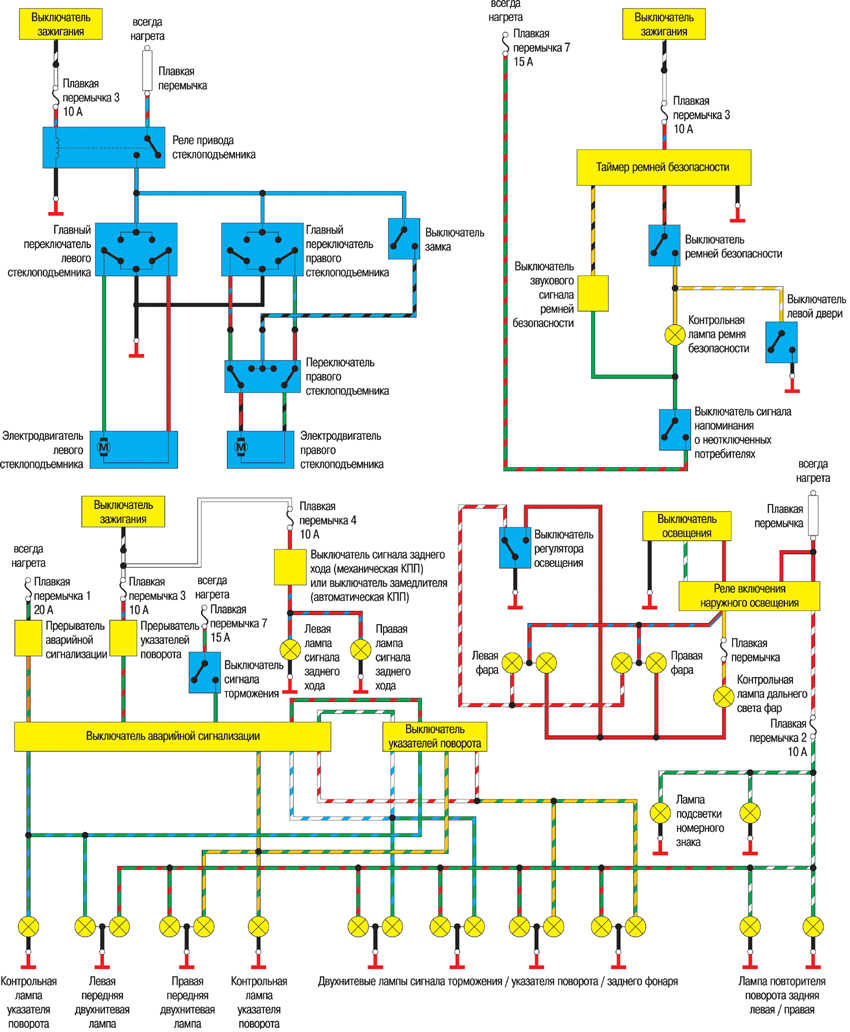

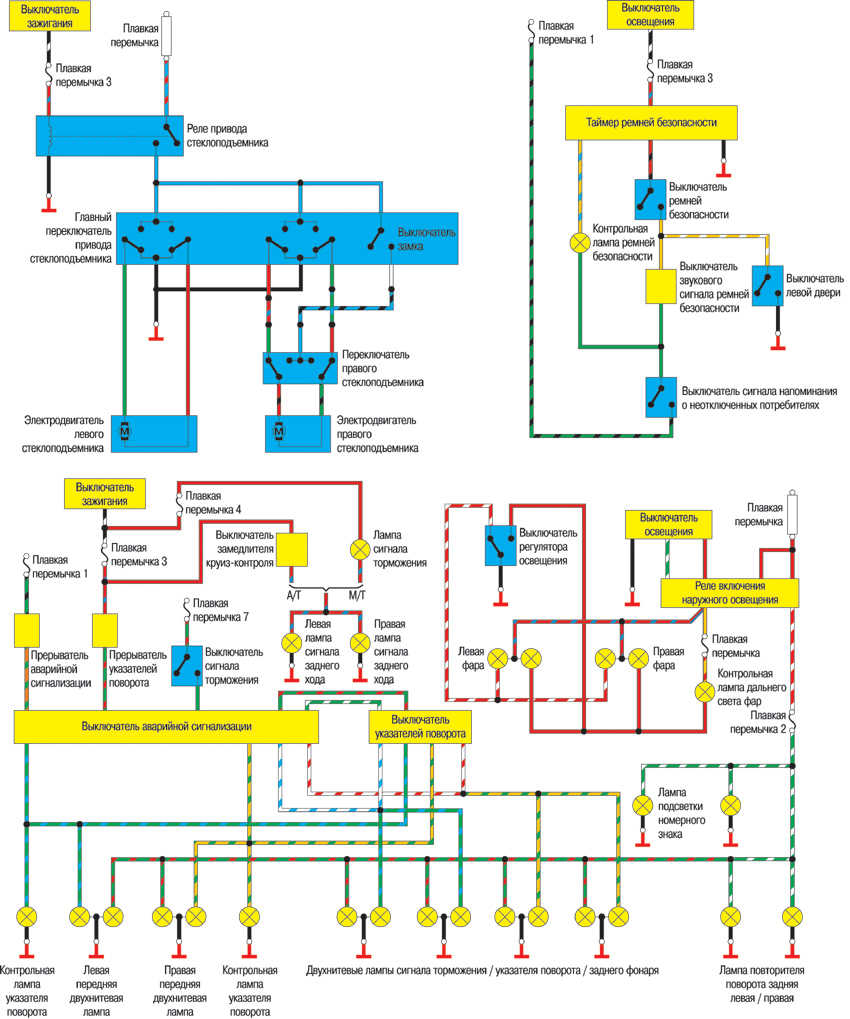

Стеклоподъёмники и наружное освещение

Системы запуска, питания и комфорта

Система безопасности и наружное освещение

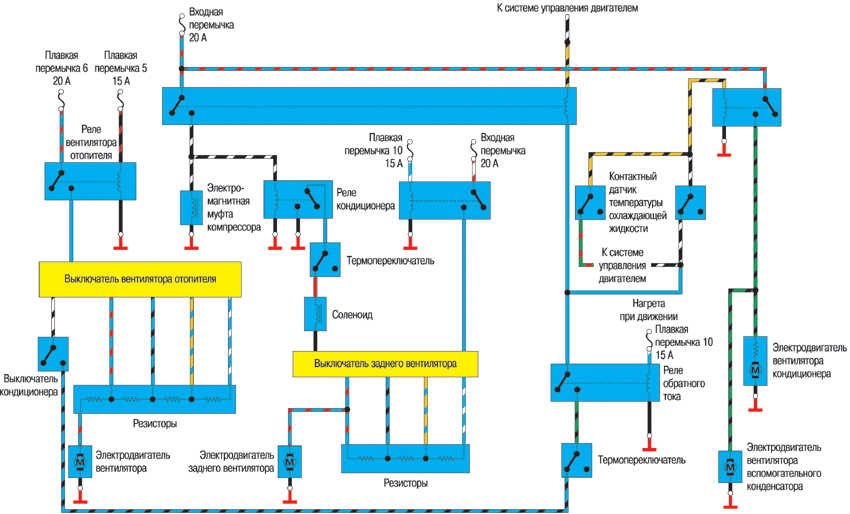

Система климата в салоне

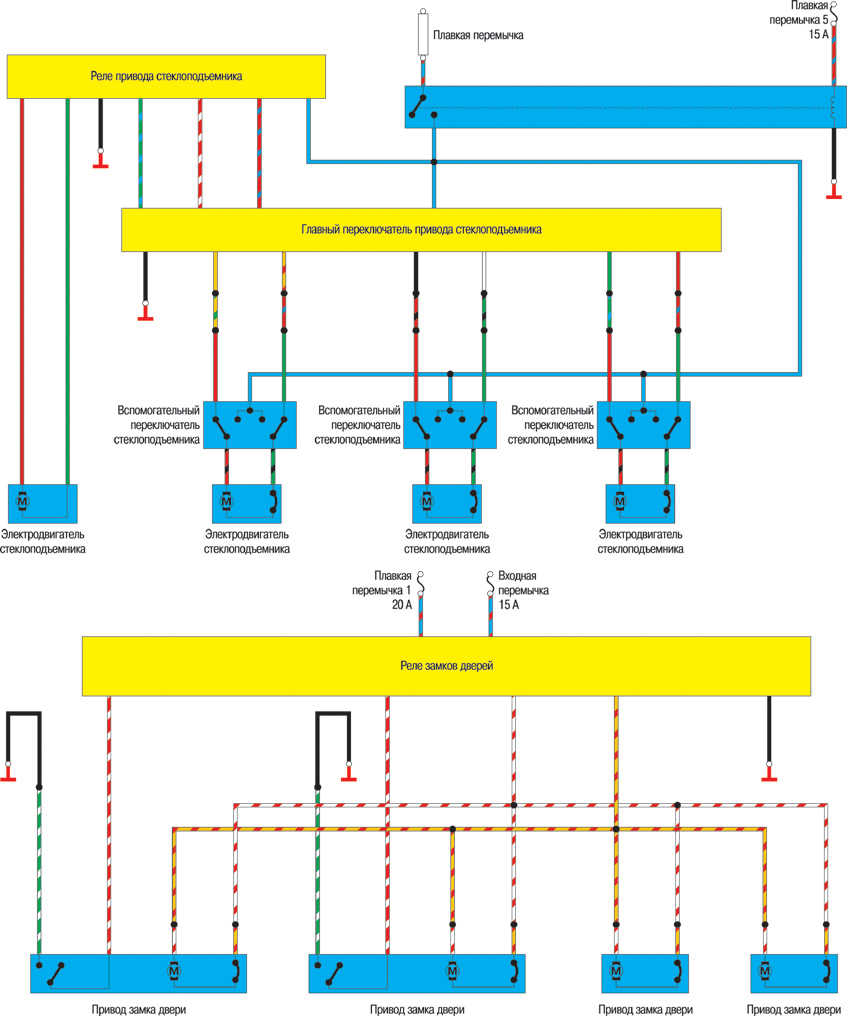

Центральный замок и стеклоподъёмники

Системы питания, запуска и комфорта

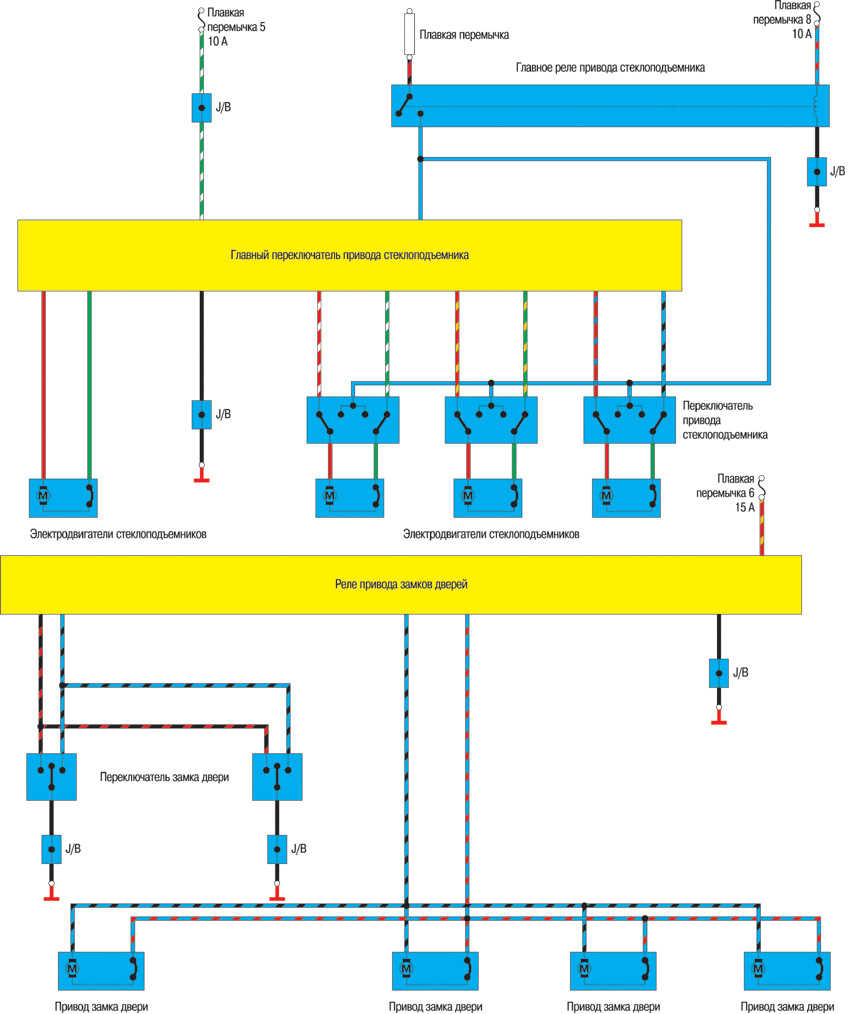

Электростеклоподъёмники и центральный замок

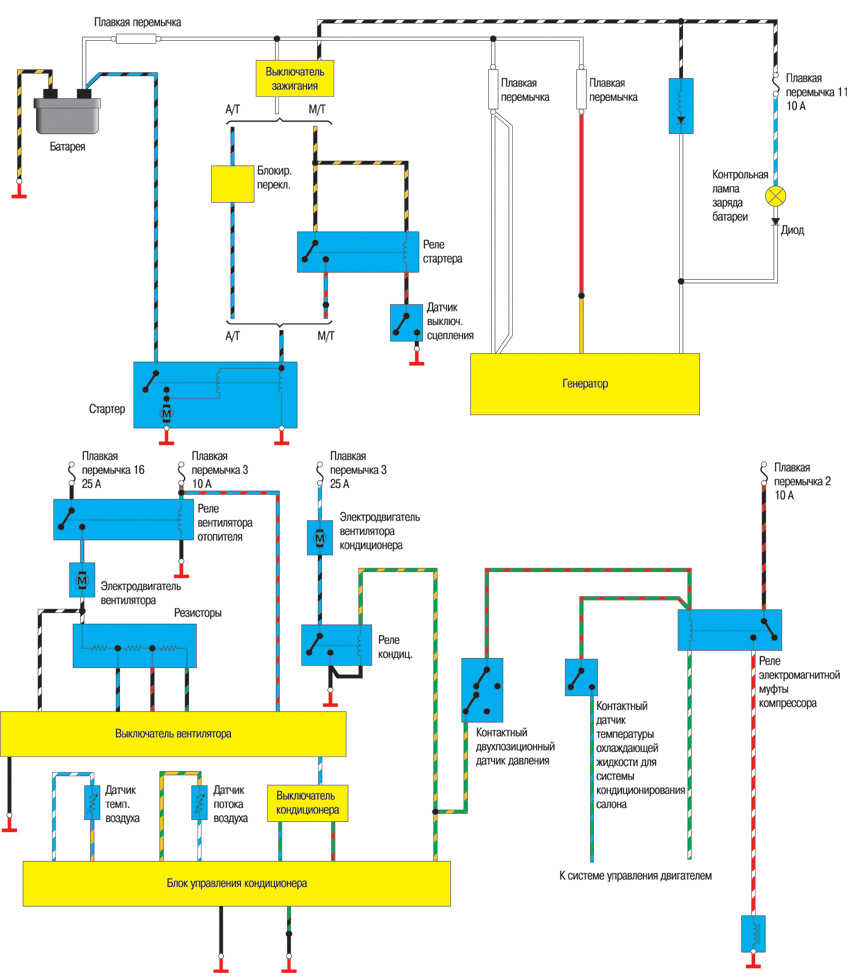

Кондиционер и пуско-зарядная схема

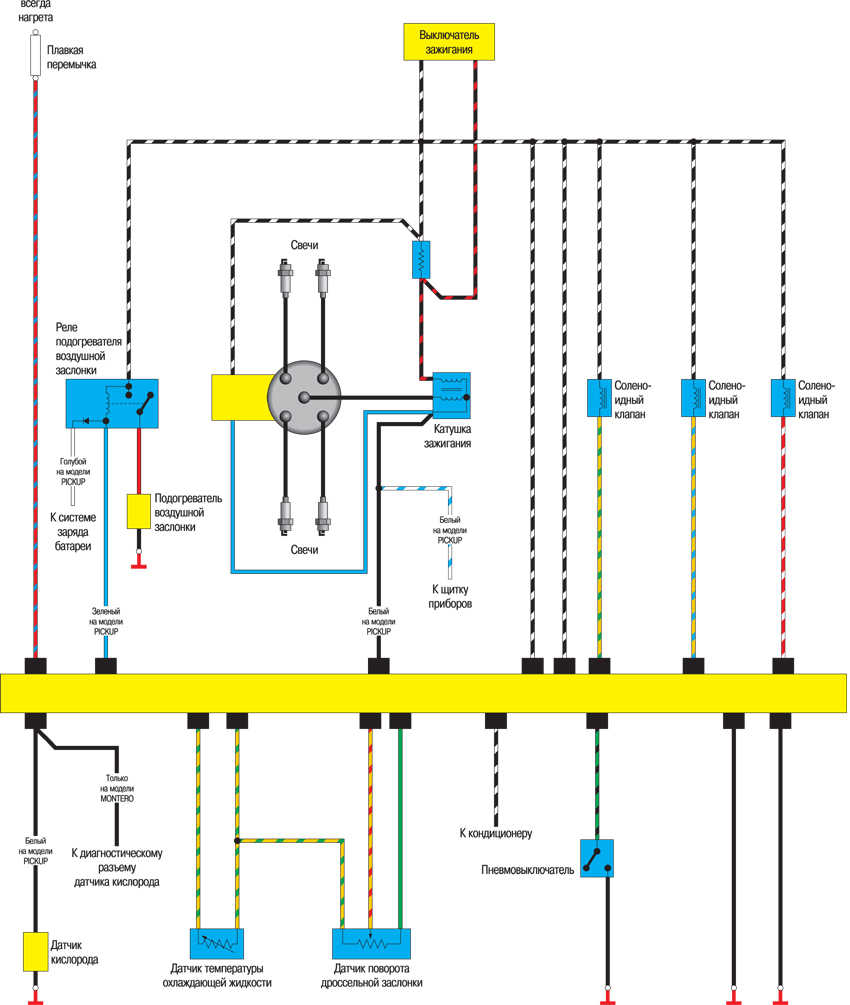

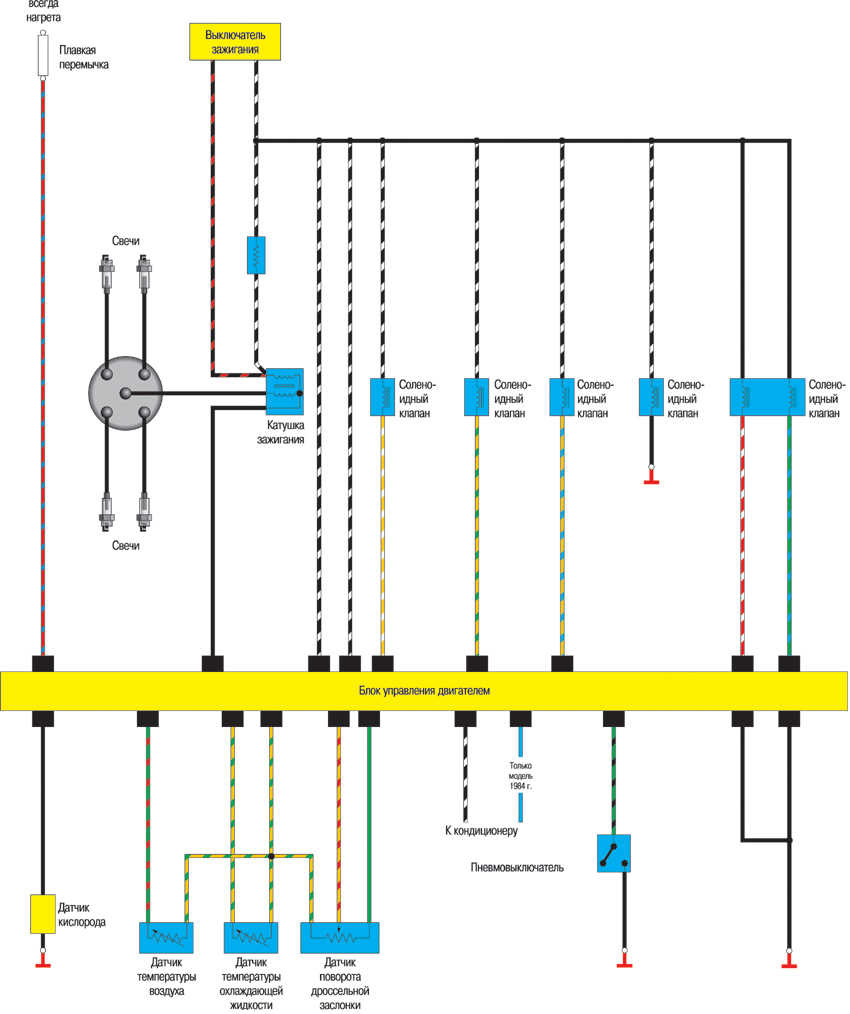

Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант А)

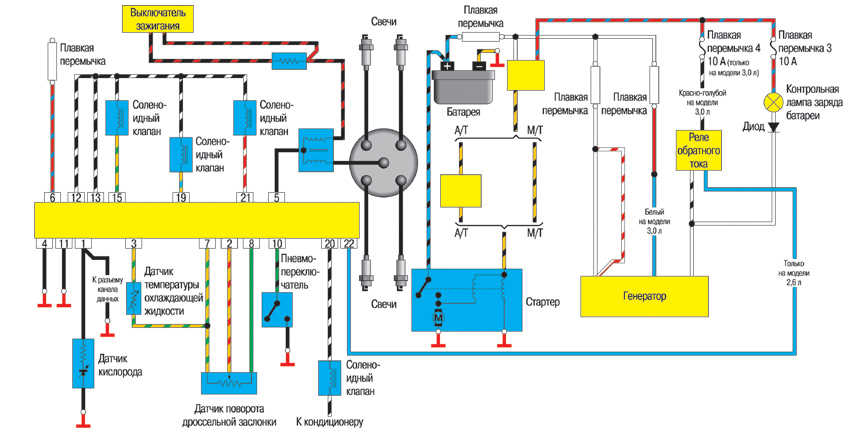

Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант Б)

Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант В)

Электронный блок управления (ЭБУ) двигателем объёмом 2,6л;3л (вариант Г)

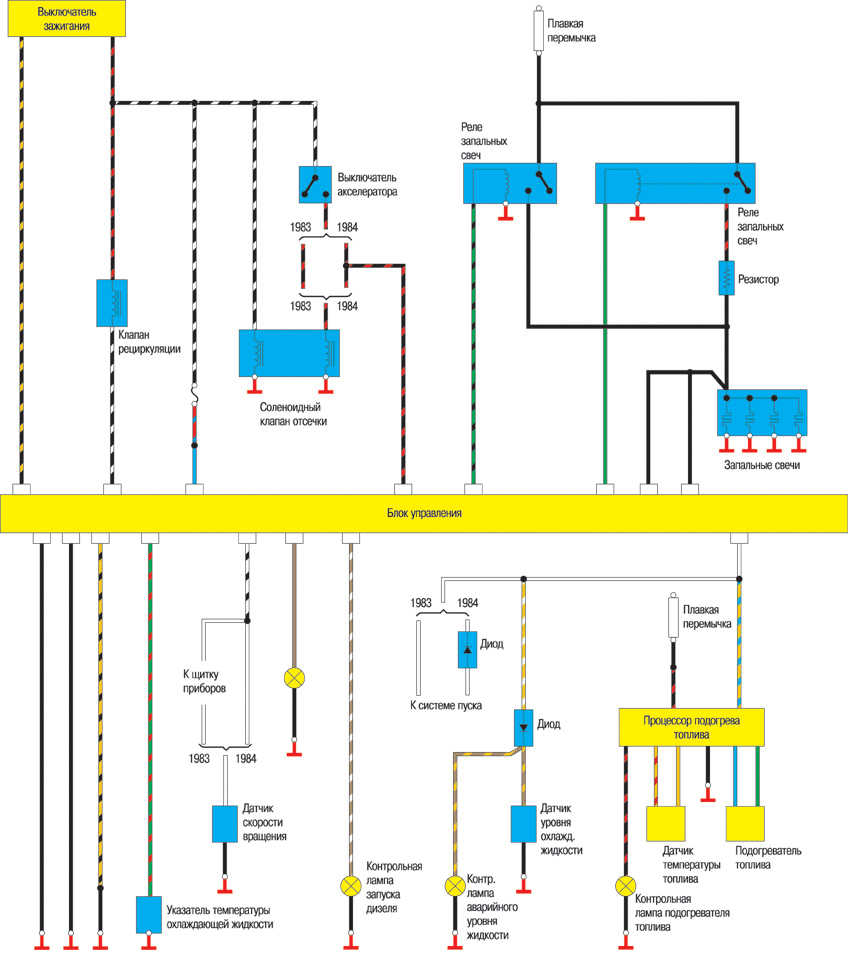

Электрооборудование дизеля 2,3 л

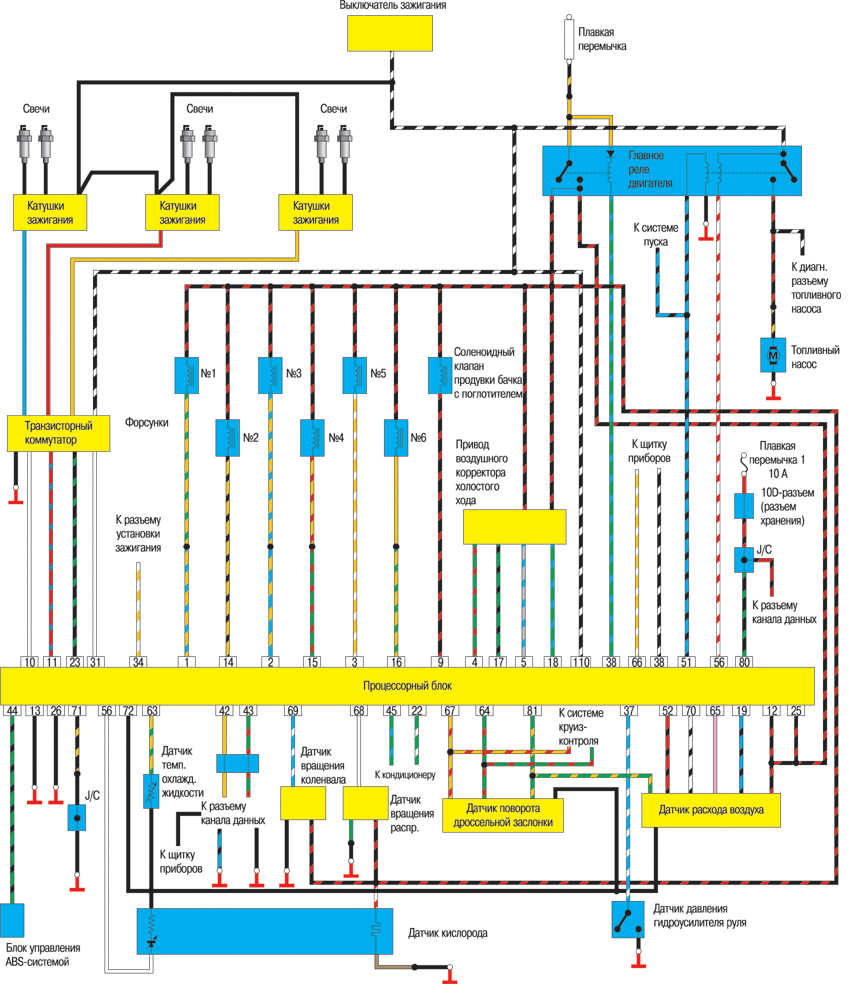

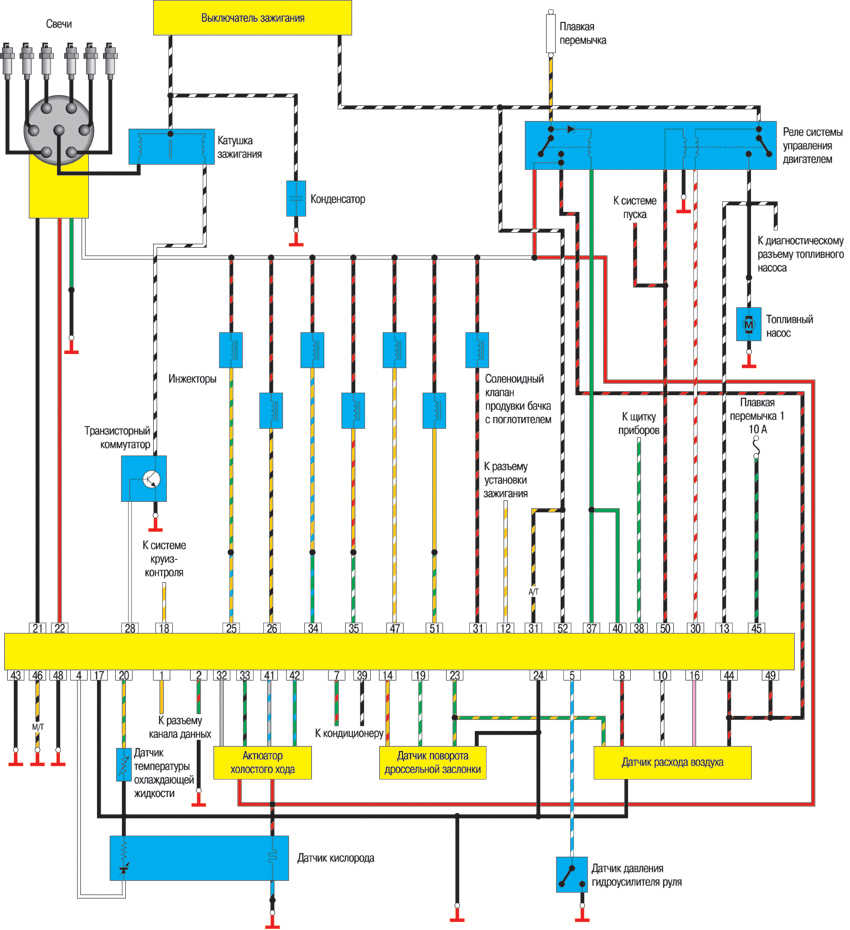

Система управления 24-клапанным двигателем 3,0 л 1992-1993 г.
