Схемы электрооборудования автомобилей Опель Корса 4 поколения (Opel Corsa D)

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР
2. Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР. (Продолжение)
3. Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР. (Продолжение)
4. Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР. (Продолжение)
5. Система охлаждения двигателя
6. Система пуска двигателя и зарядки аккумуляторной батареи
7. Автоматическая коробка передач Easytronic
8. Автоматическая коробка передач
9. Схемы топливного насоса, системы подогрева топливного фильтра и датчика положения педали акселератора
10. Стеклоочистители и омыватели ветрового стекла и стекла задней двери
11. Блок управления стеклоподьемниками и наружными зеркалами заднего вида
12. Стеклоподъёмники передних дверей
13. Блок-фары с системой адаптивного освещения
14. Указатели поворотов
15. Освещение салона
16. Выключатели центральной консоли
17. Рулевое колесо
18. Электроусилитель рулевого управления
19. Дополнительный обогрев
20. Климат контроль

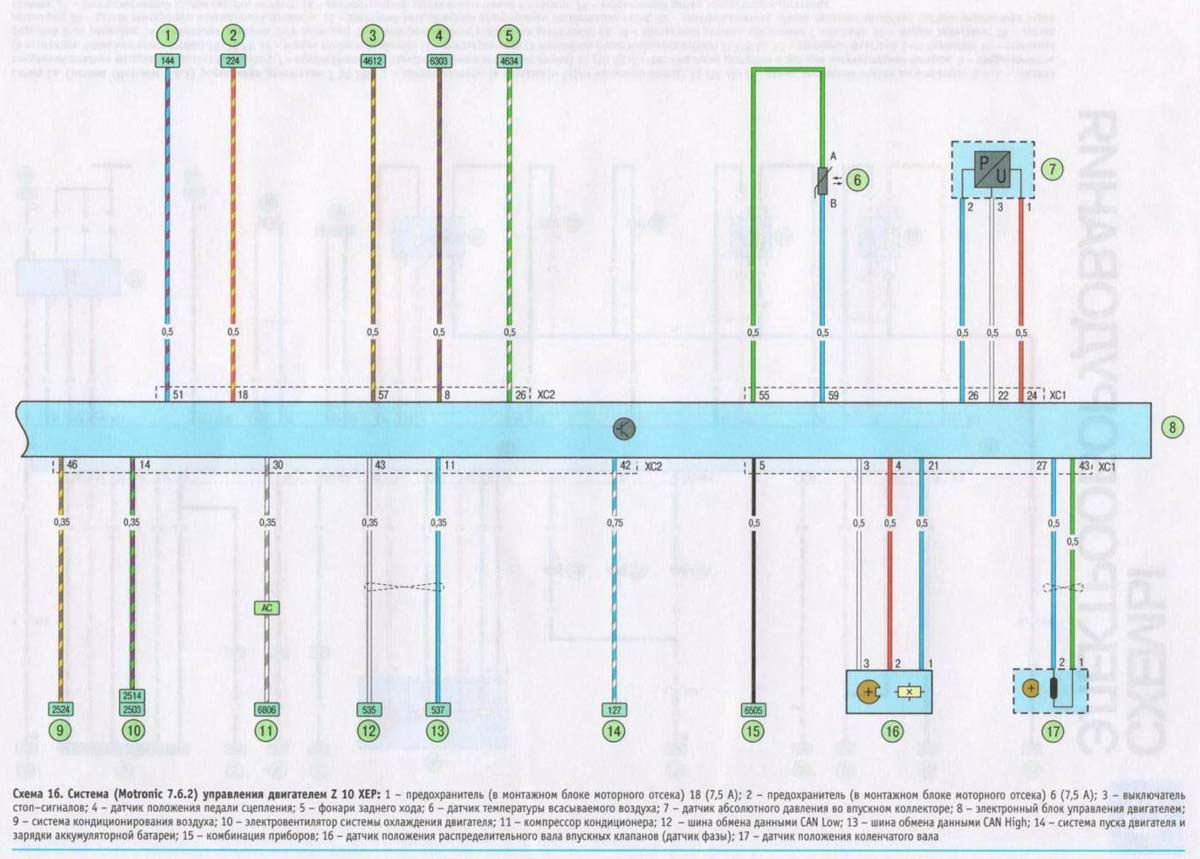

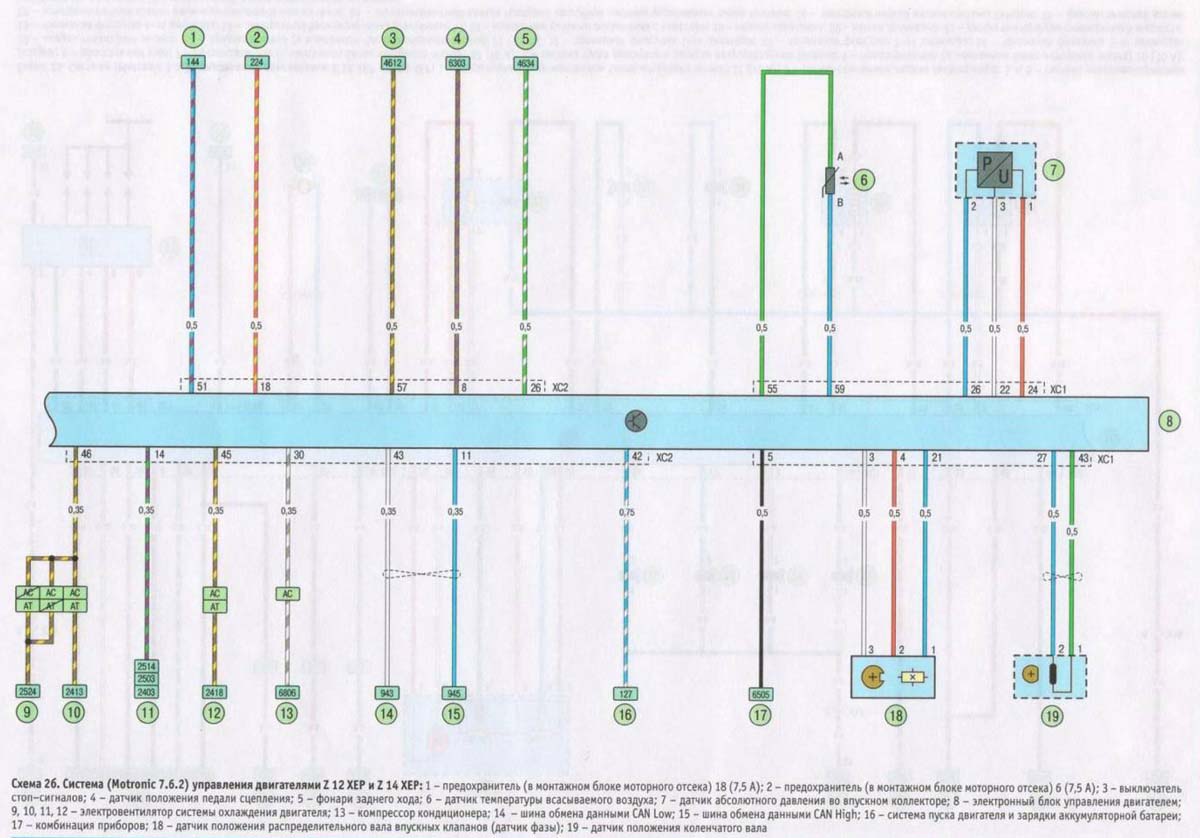

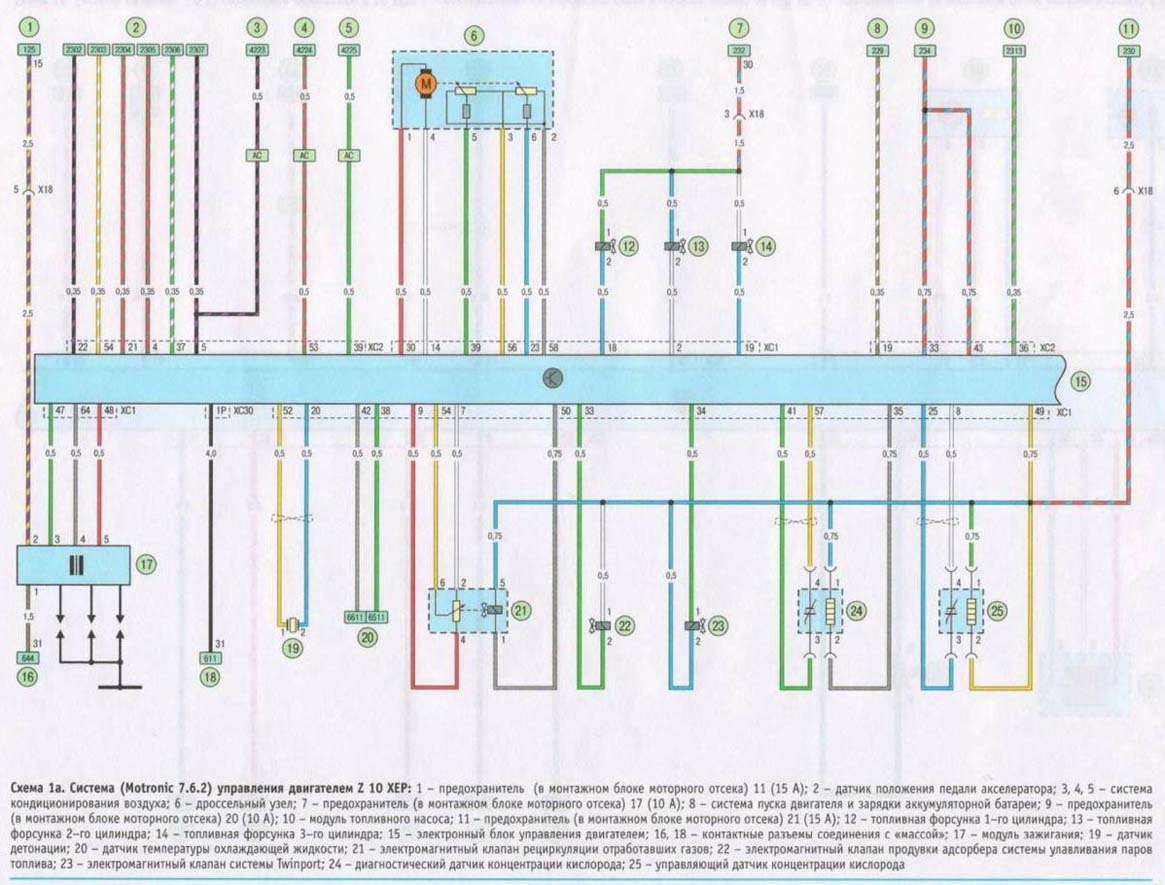

Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР

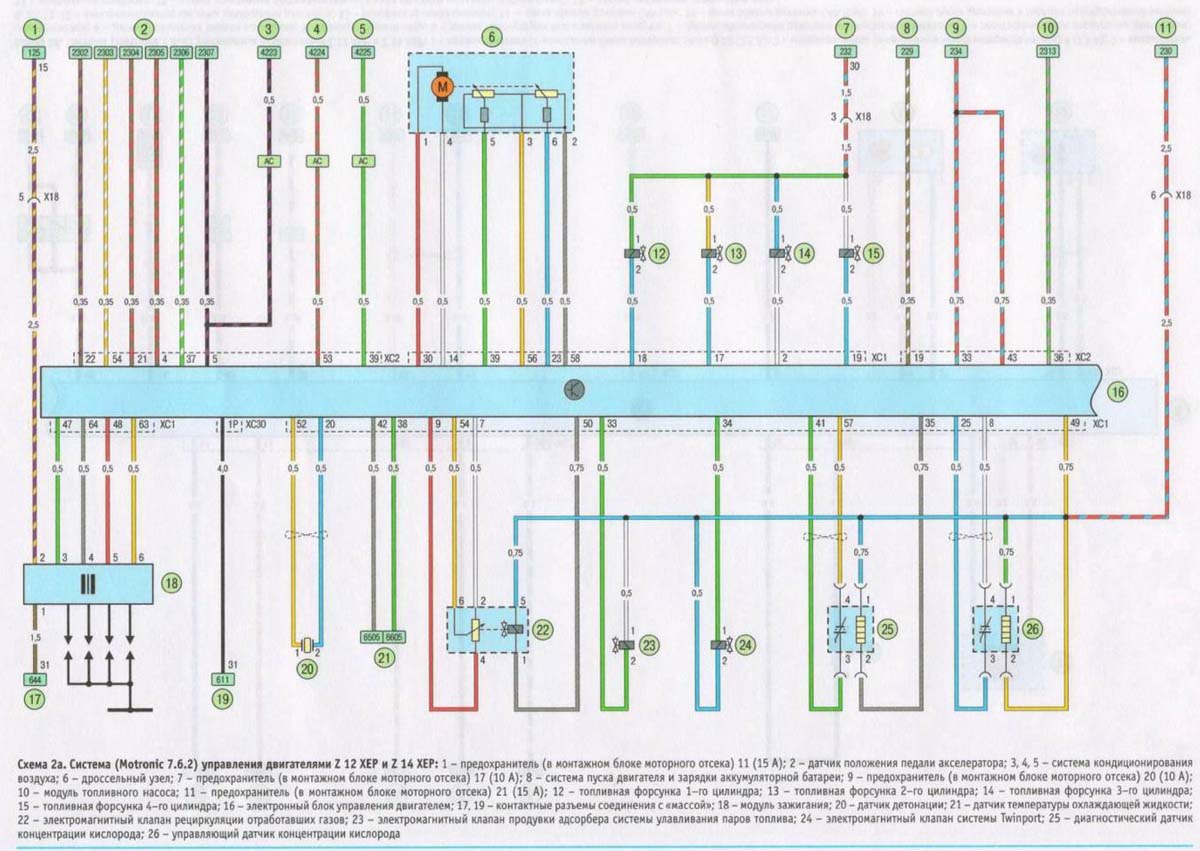

Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР. (Продолжение)

Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР. (Продолжение)

Схема системы Motronic-7.6.2 управления двигателем Z 10 ХЕР. (Продолжение)

Система охлаждения двигателя

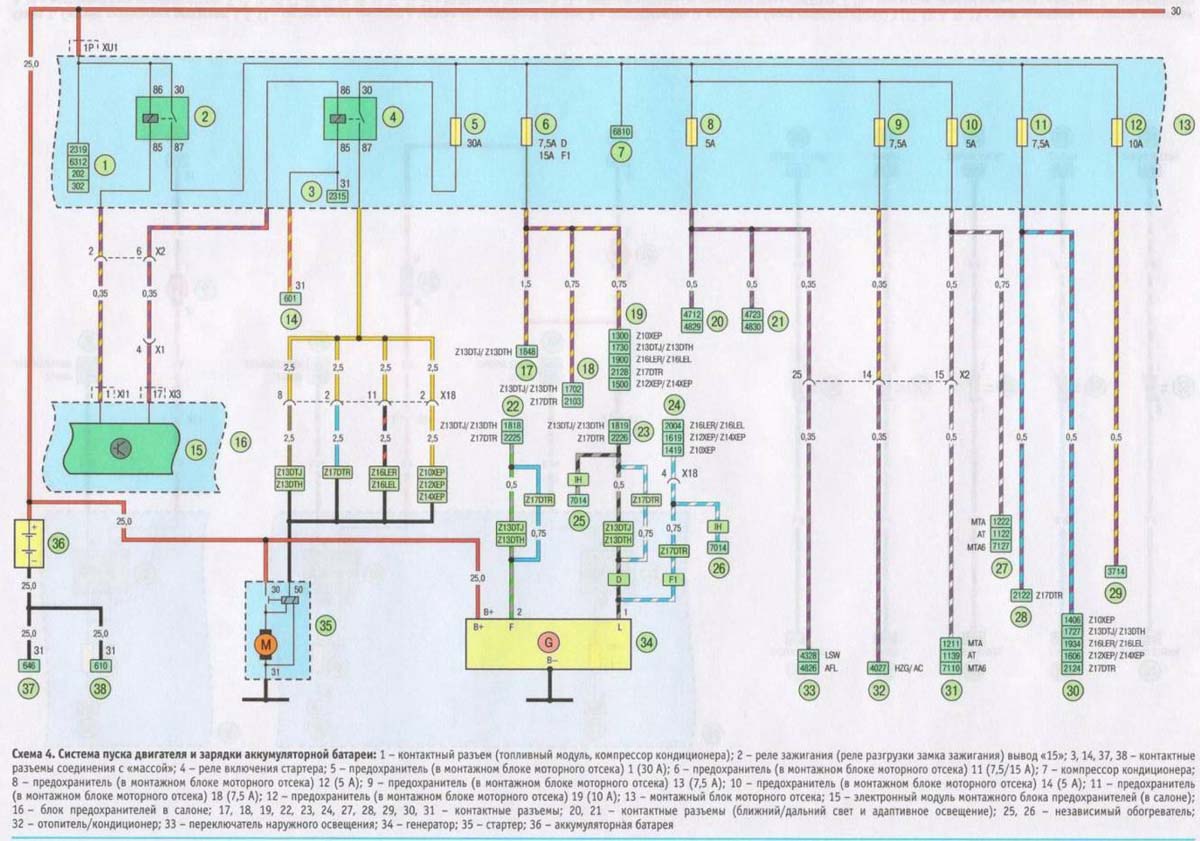

Система пуска двигателя и зарядки аккумуляторной батареи

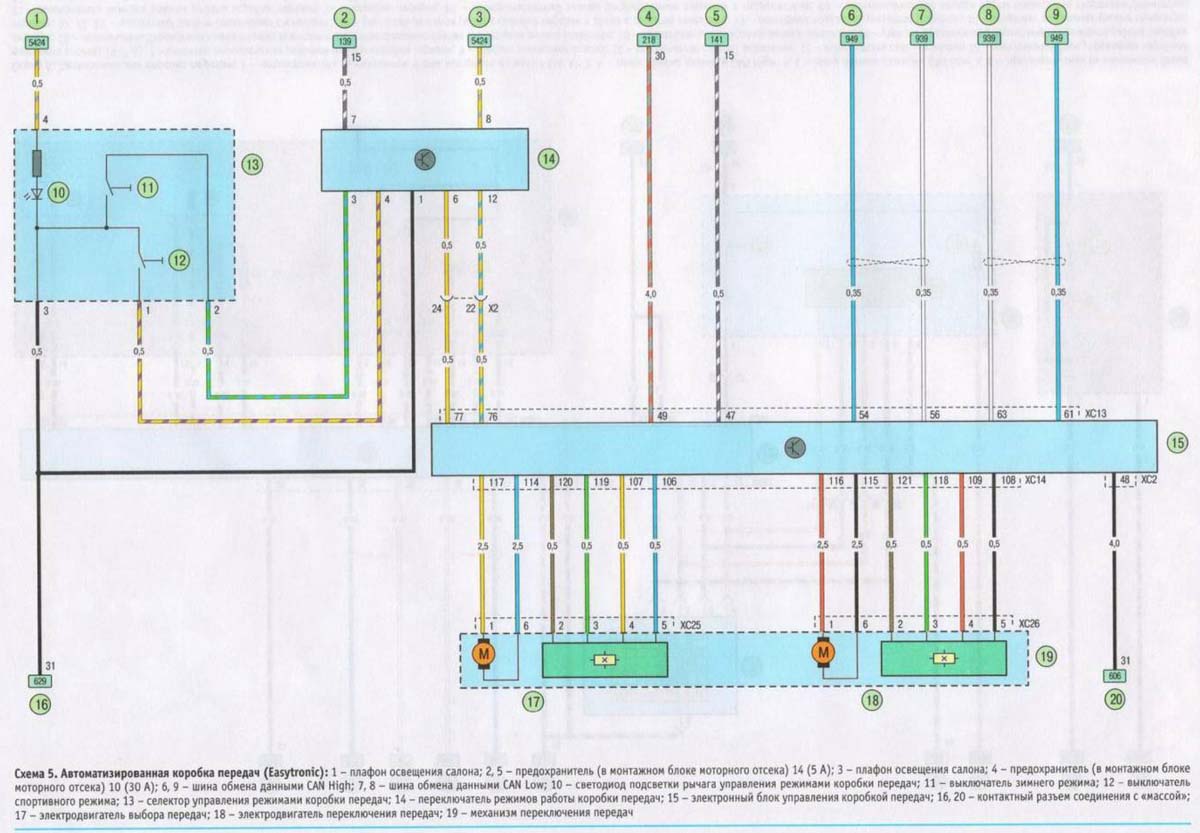

Автоматическая коробка передач Easytronic

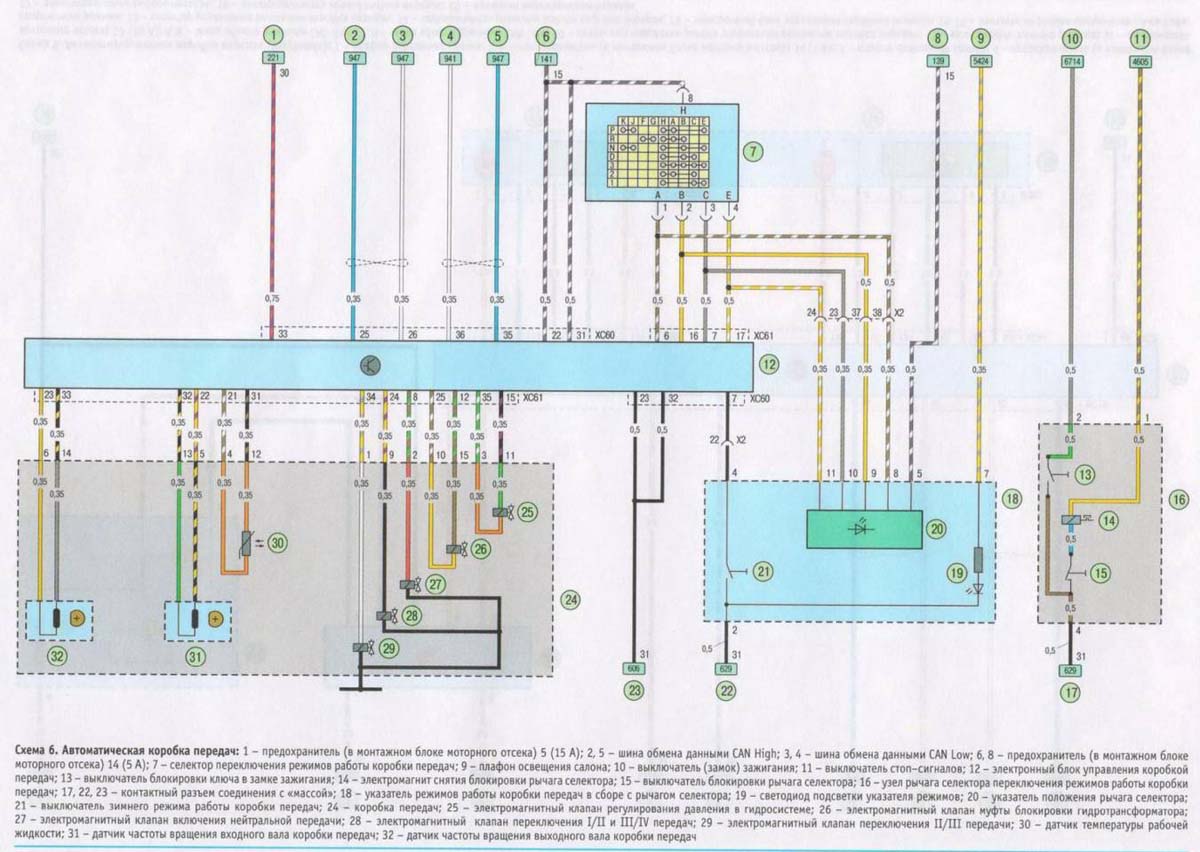

Автоматическая коробка передач

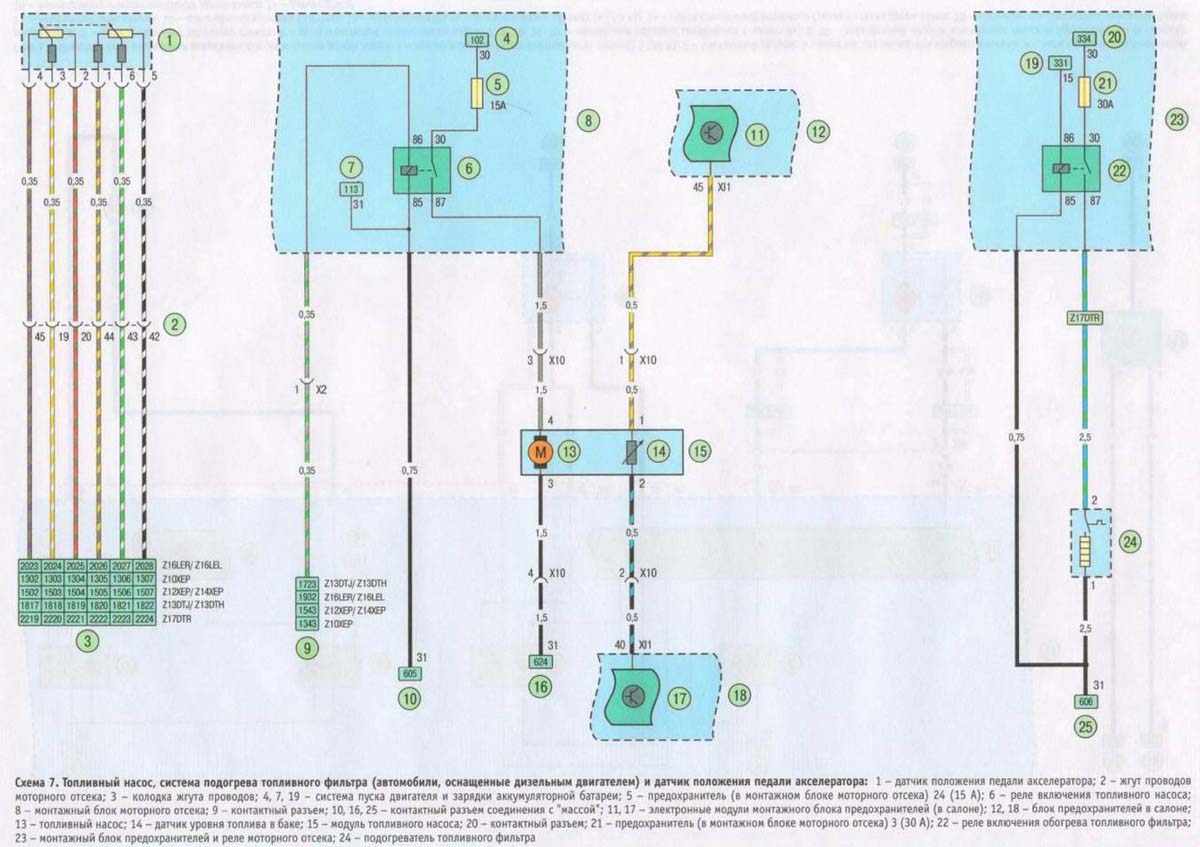

Схемы топливного насоса, системы подогрева топливного фильтра и датчика положения педали акселератора

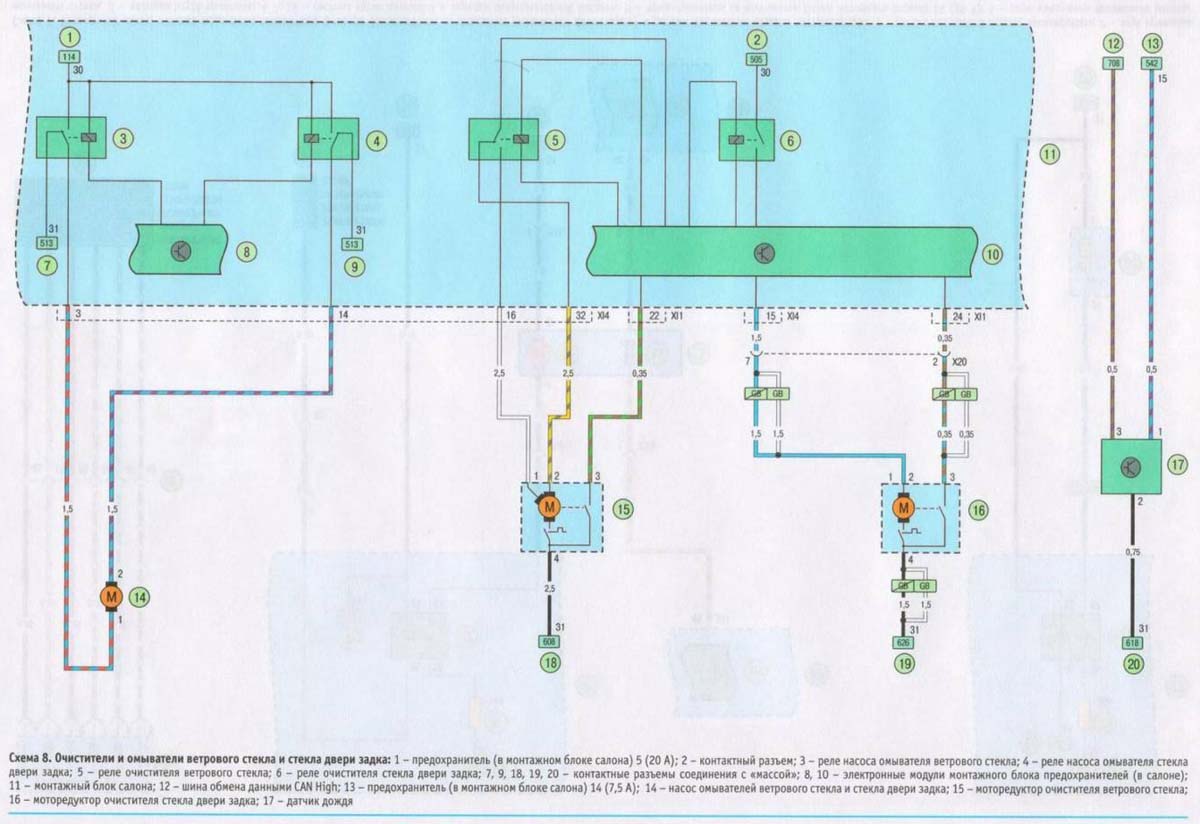

Стеклоочистители и омыватели ветрового стекла и стекла задней двери

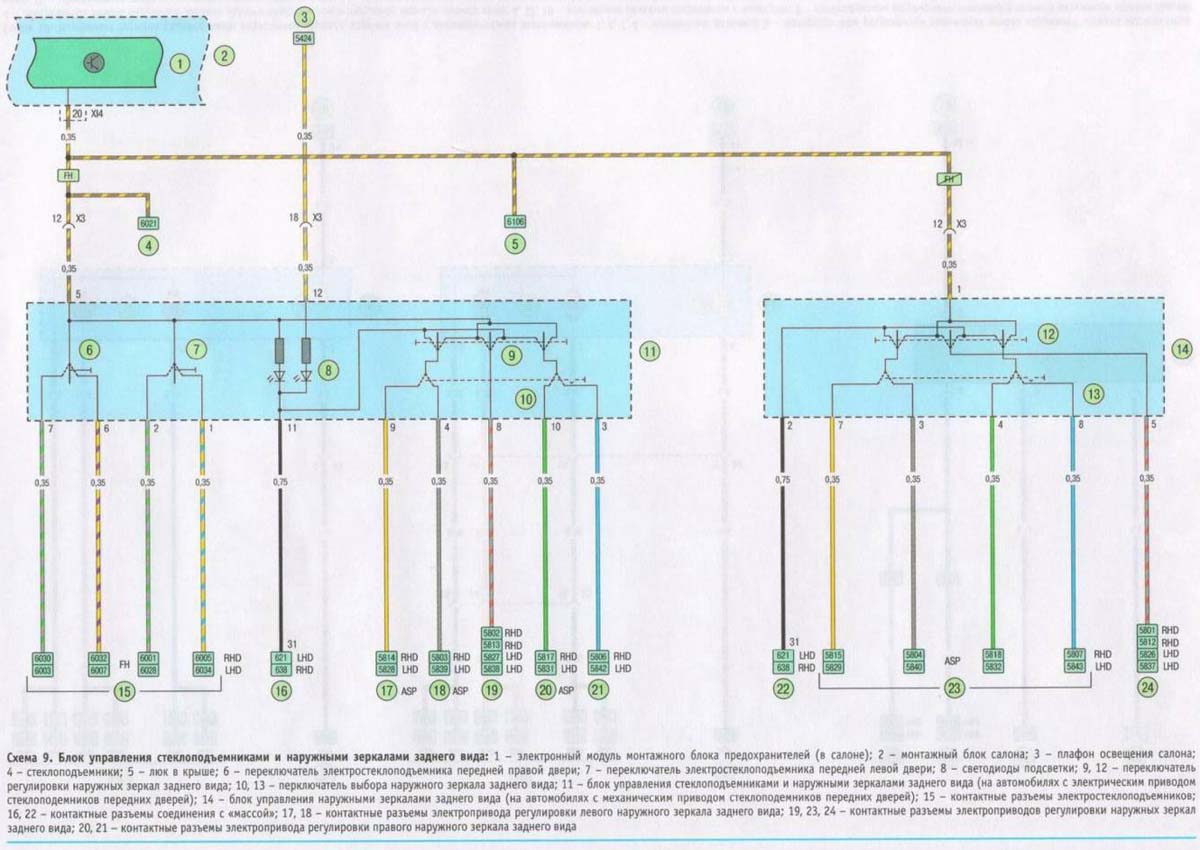

Блок управления стеклоподьемниками и наружными зеркалами заднего вида

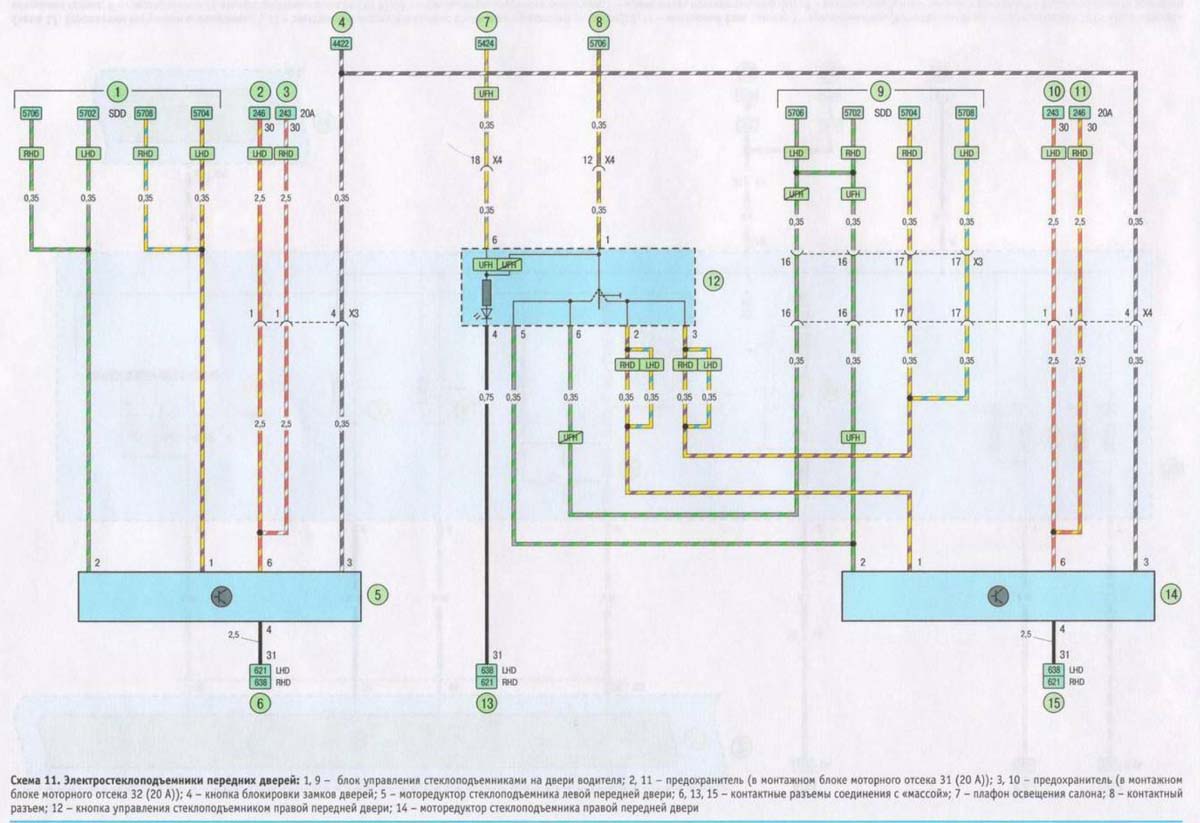

Стеклоподъёмники передних дверей

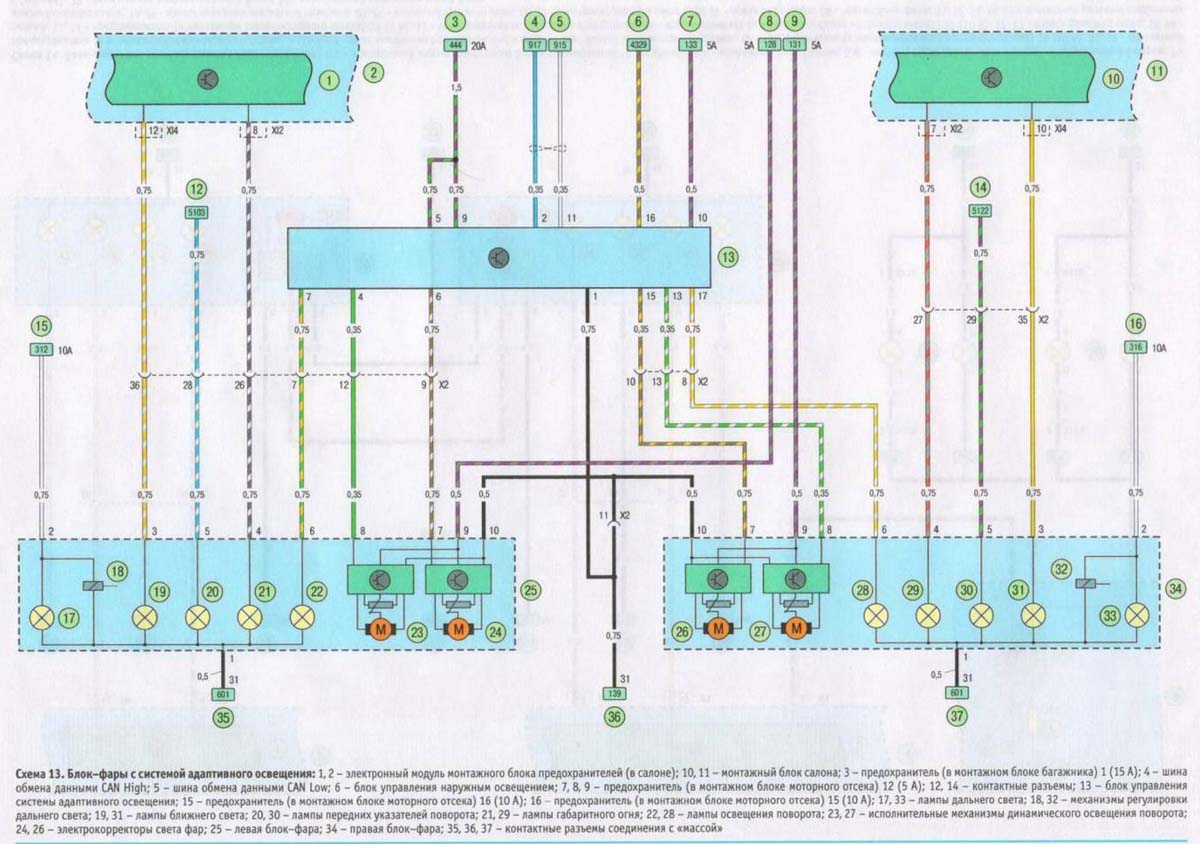

Блок-фары с системой адаптивного освещения

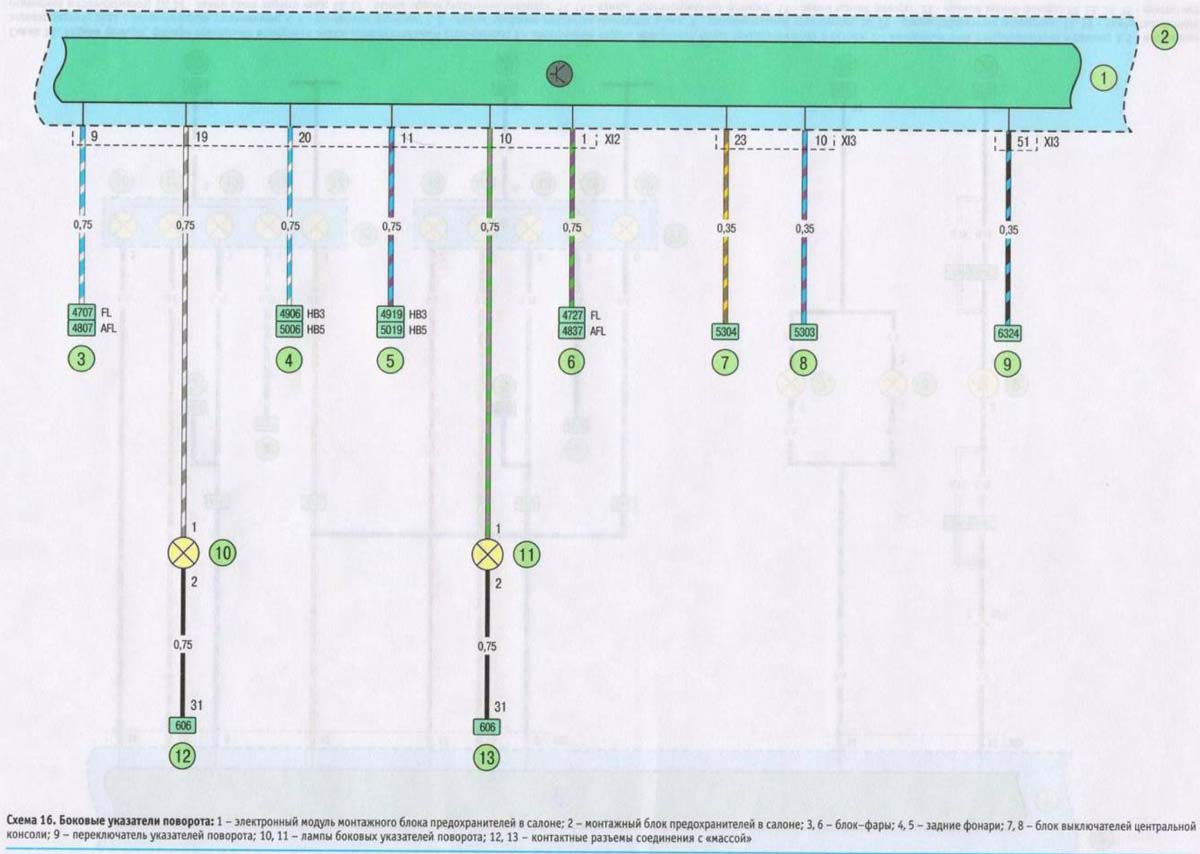

Указатели поворотов

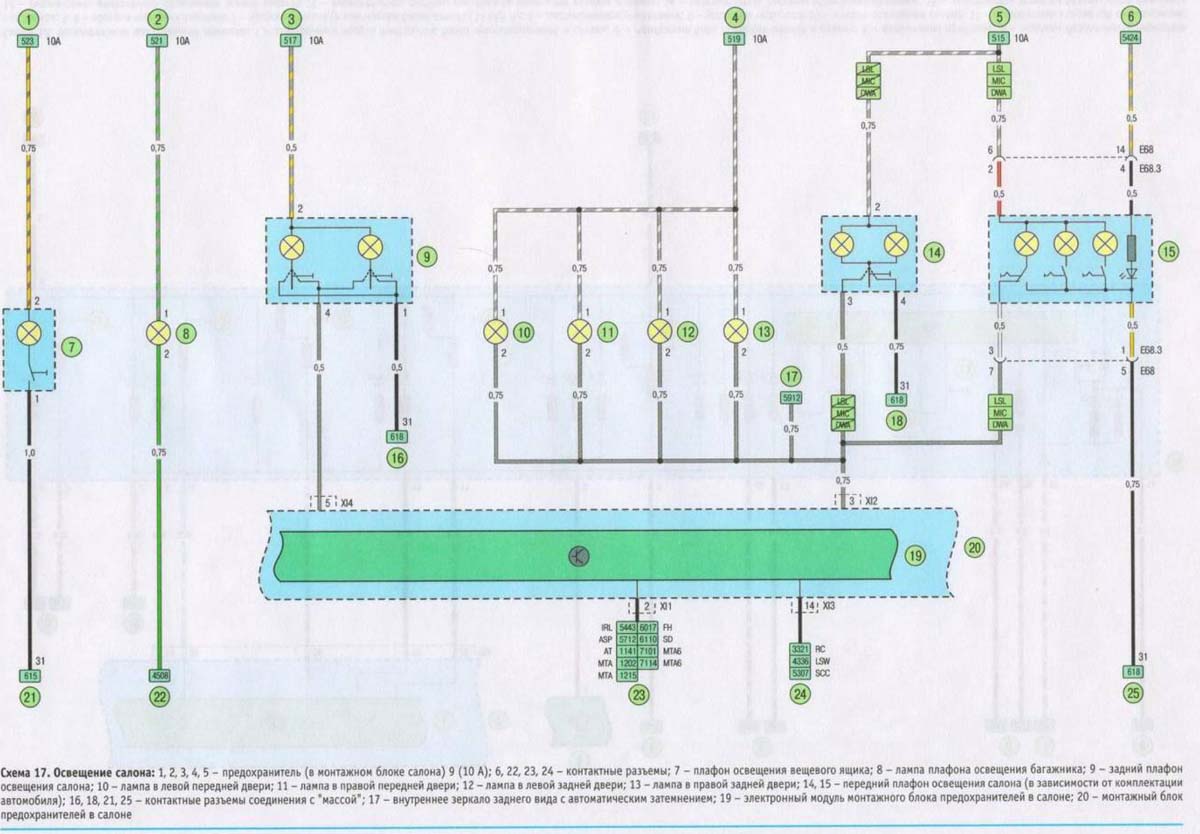

Освещение салона

Выключатели центральной консоли

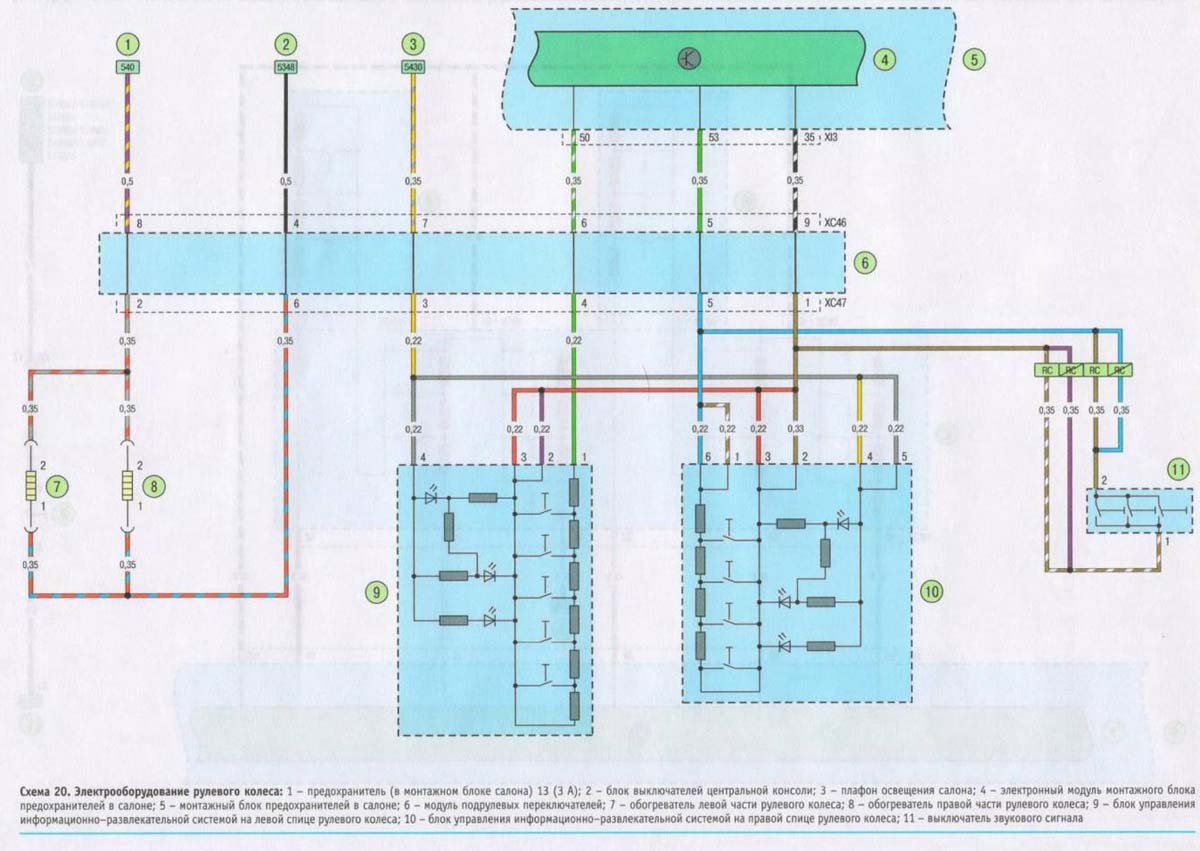

Рулевое колесо

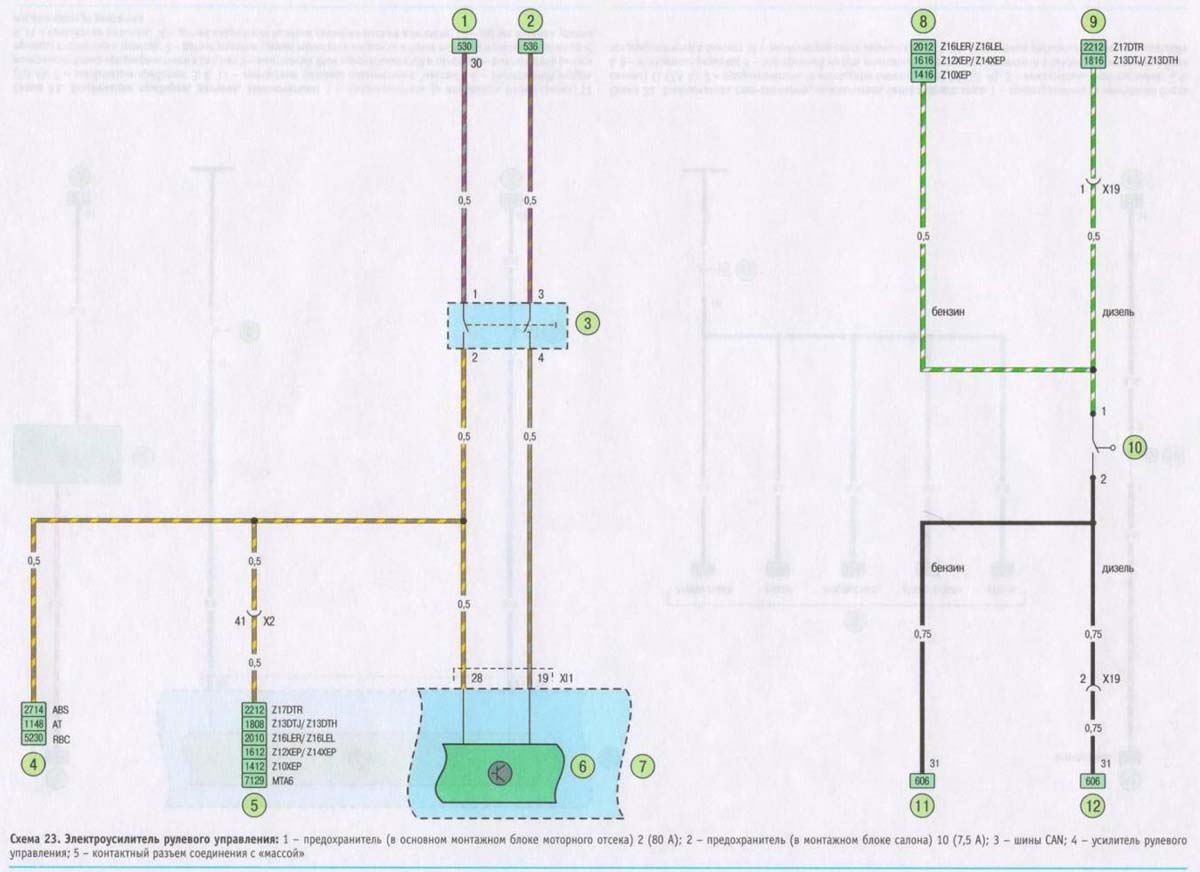

Электроусилитель рулевого управления

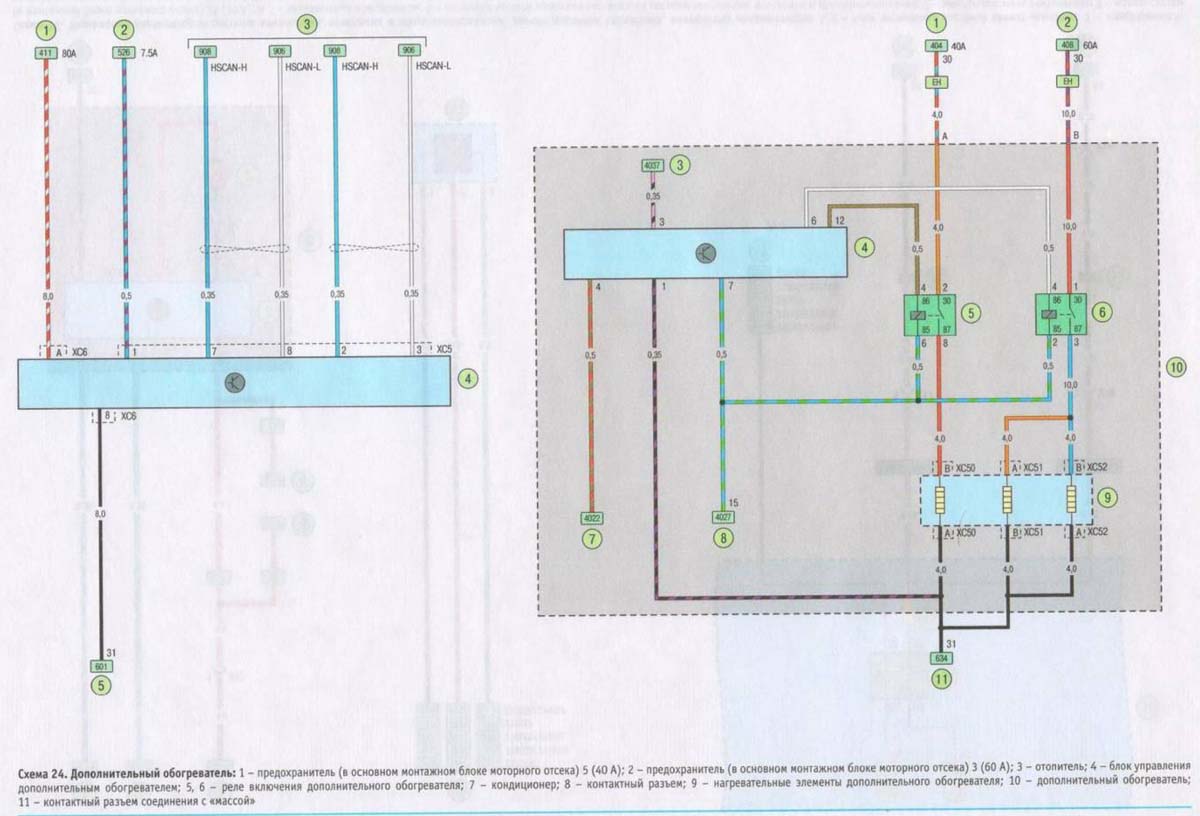

Дополнительный обогрев

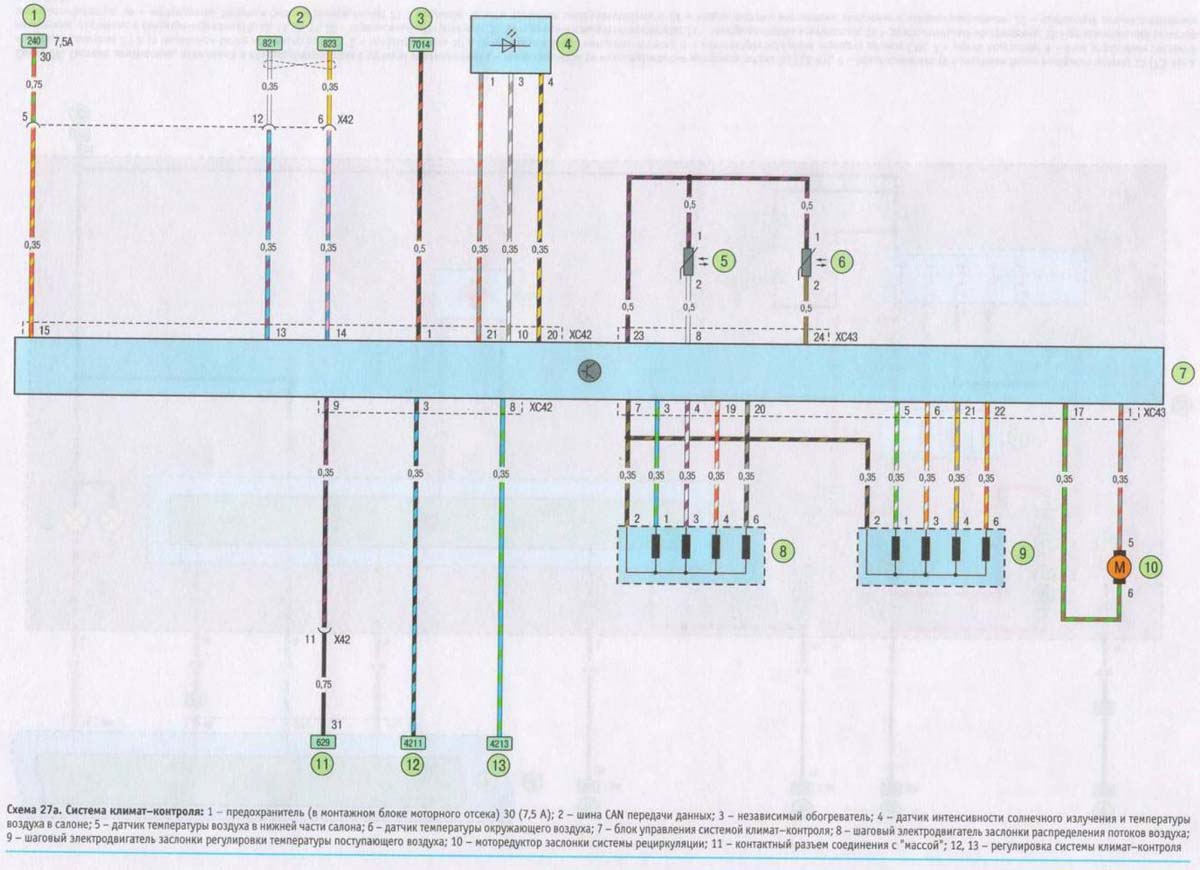

Климат контроль
