Схемы электрооборудования автомобилей Рено Меган 2 (Renault Megan 2)

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Генератор и стартер
  2. Климатическая установка с автоматическим управлением
  3. Дополнительный обогреватель в салоне
  4. Электроподогрев сидений
  5. Люк крыши с электроприводом
  6. Плафоны освещения салона и багажного отделения
  7. Звуковой сигнал
  8. Диагностический разъём
  9. Противотуманные фары
  10. Рулевое управление с электроусилителем
  11. Передний и задний стеклоочистители и омыватели

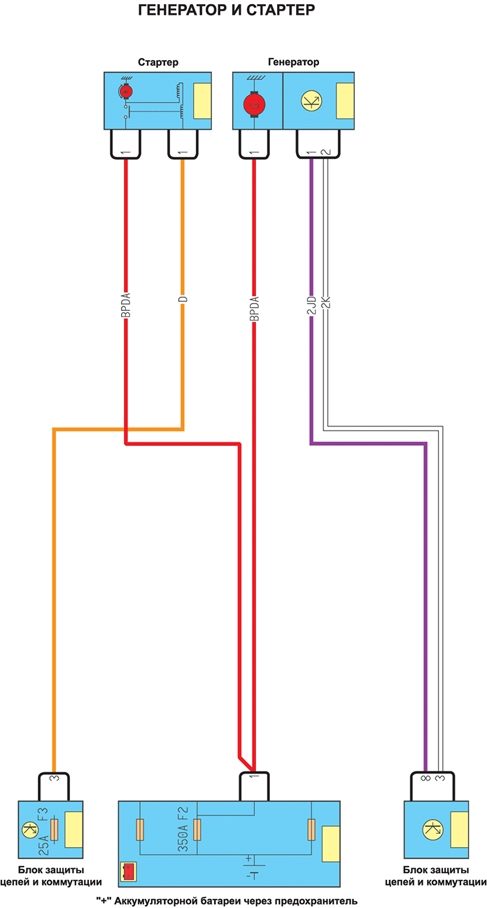

Генератор и стартер

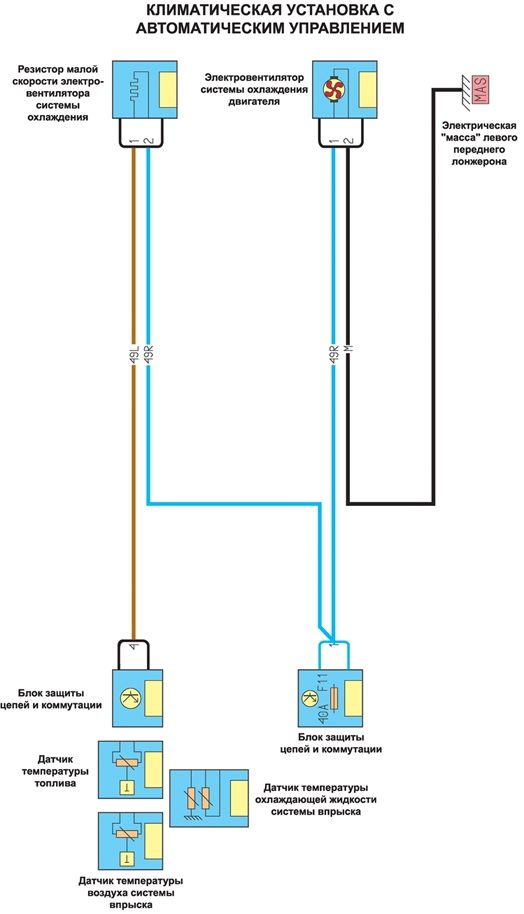

Климатическая установка с автоматическим управлением

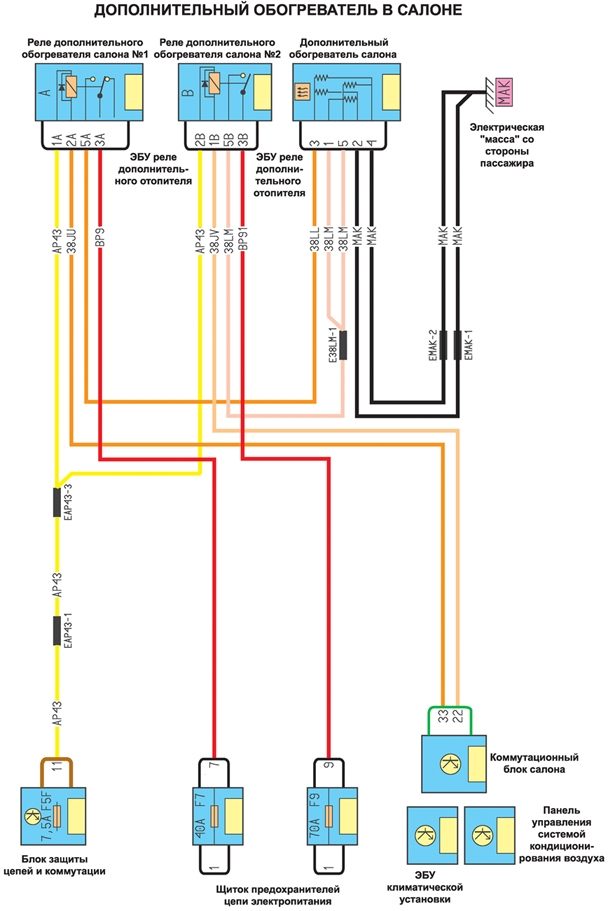

Дополнительный обогреватель в салоне

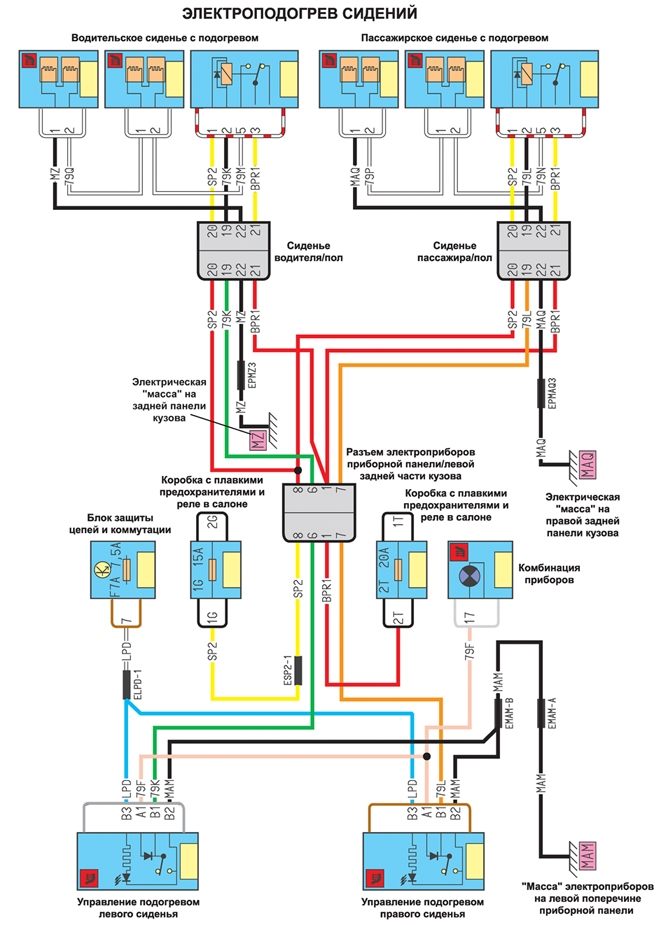

Электроподогрев сидений

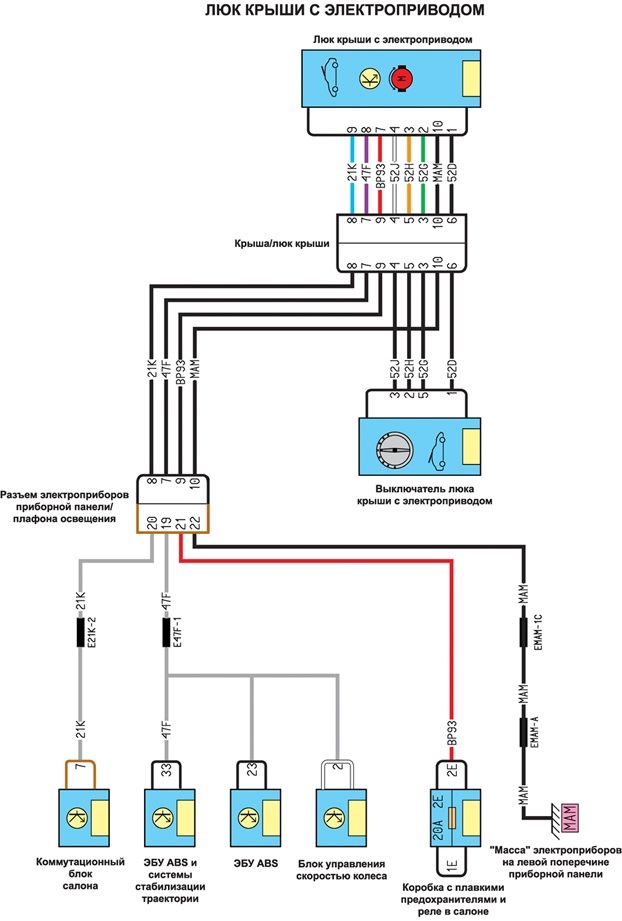

Люк крыши с электроприводом

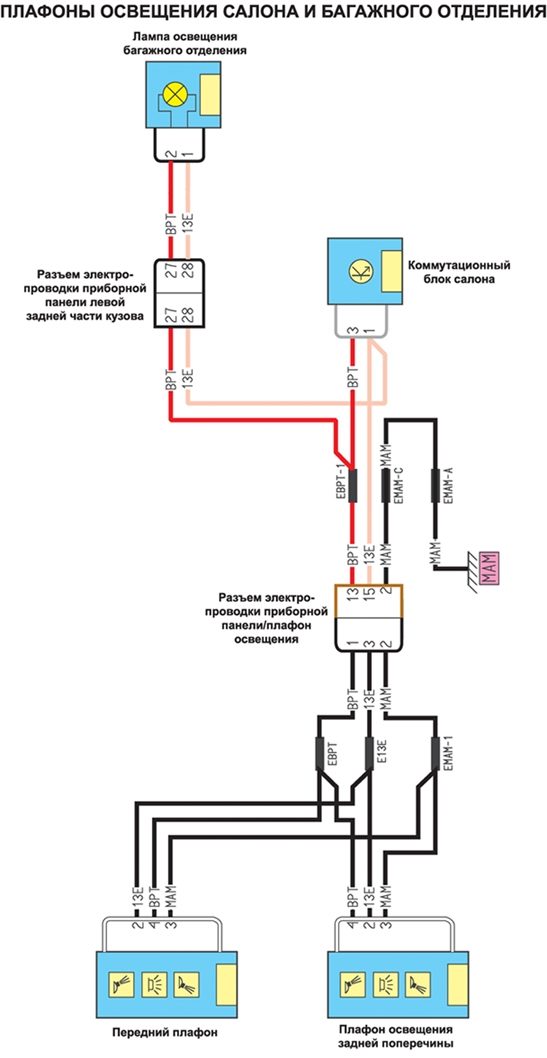

Плафоны освещения салона и багажного отделения

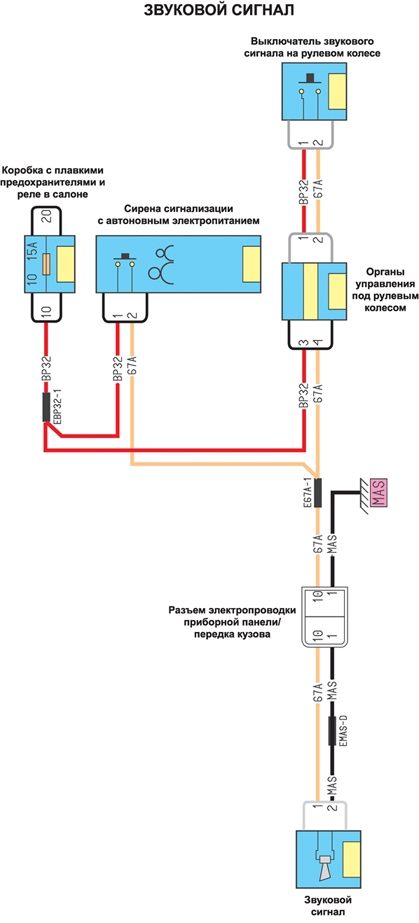

Звуковой сигнал

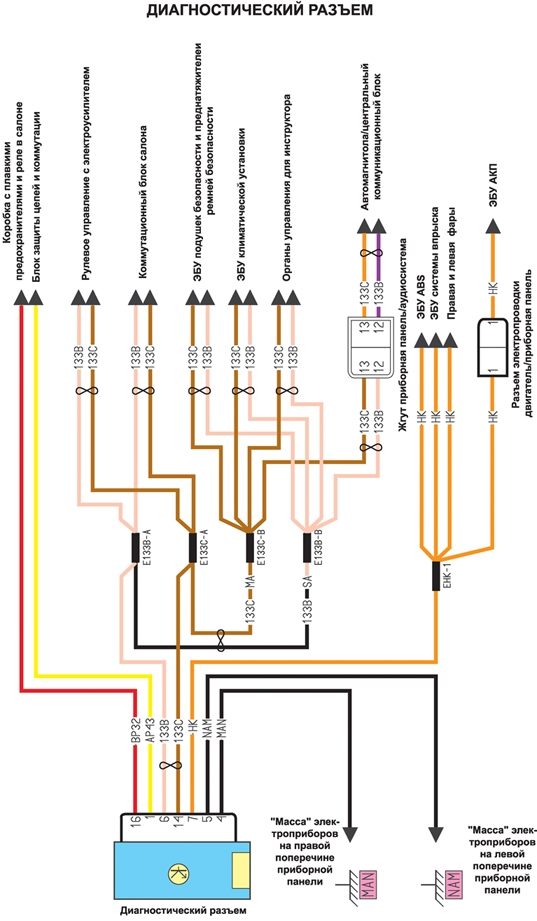

Диагностический разъём

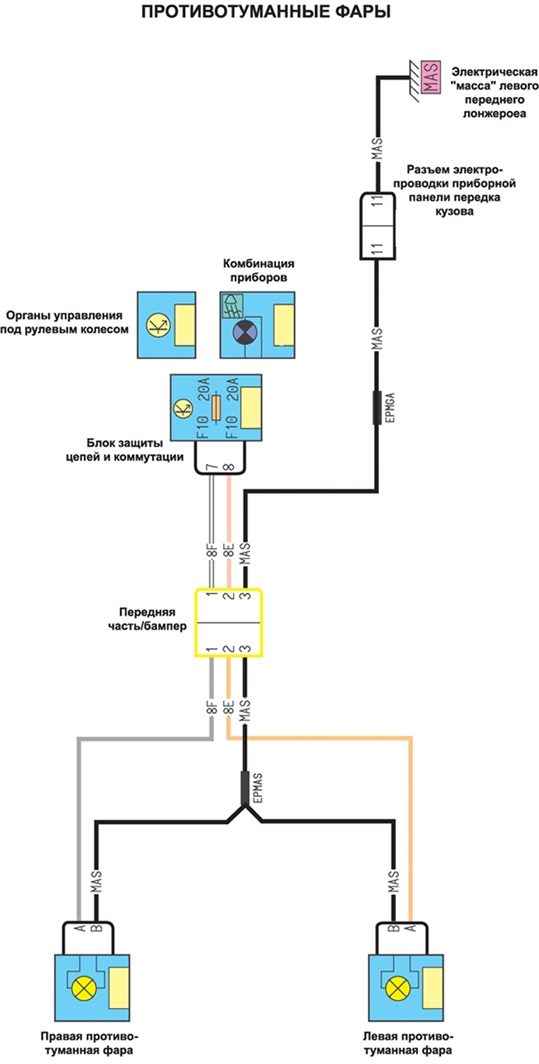

Противотуманные фары

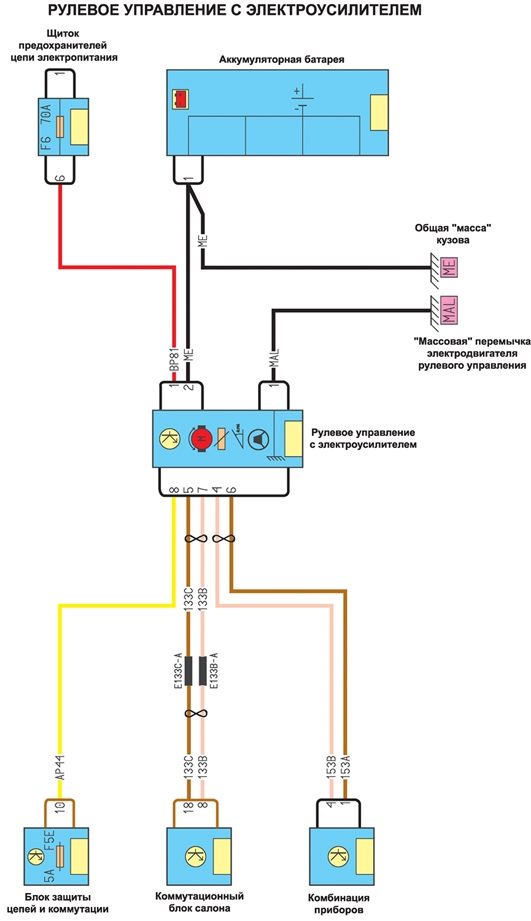

Рулевое управление с электроусилителем

Передний и задний стеклоочистители и омыватели
