Схемы электрооборудования автомобилей Ауди А4 (Audi A4)

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема блокировки переключений АТ. Схема 1
2. Схема блокировки переключений АТ. Схема 2
3. Автоматическая трансмиссия стандартного типа
4. Автоматическая трансмиссия вариаторного типа
5. Электронная система усиления рулевого привода
6. Схема сигнализатора износа тормозных колодок
7. Схема системы антиблокировки тормозов (ABS
8. Электросхема (SRS)
9. Электросхема (SRS) продолжение
10. Фары с газоразрядными лампами
11. Фароомыватели
12. Электросхема обогрева сопел подачи омывающей жидкости

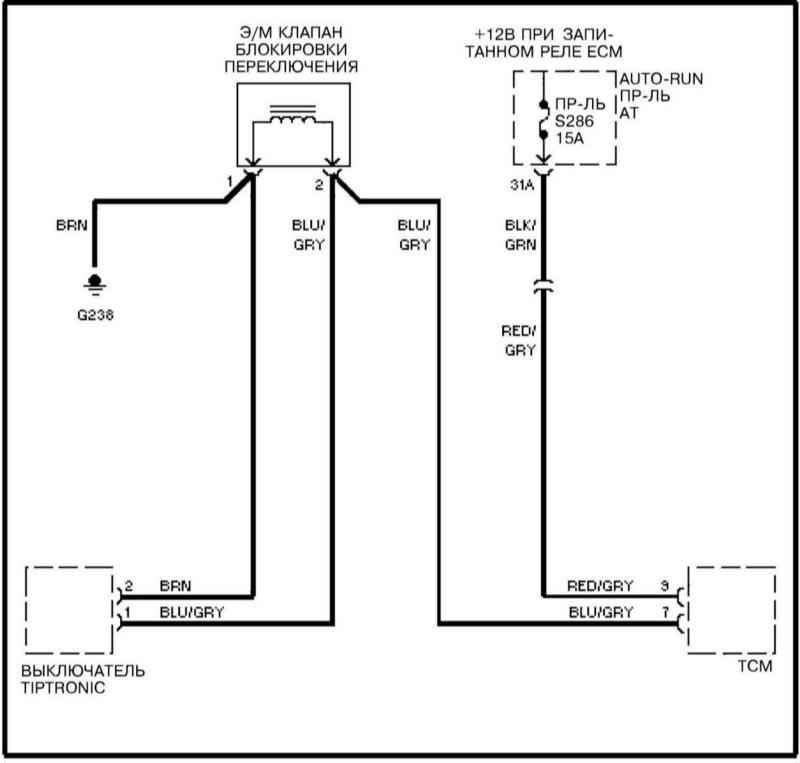

Схема блокировки переключений АТ. Схема 1

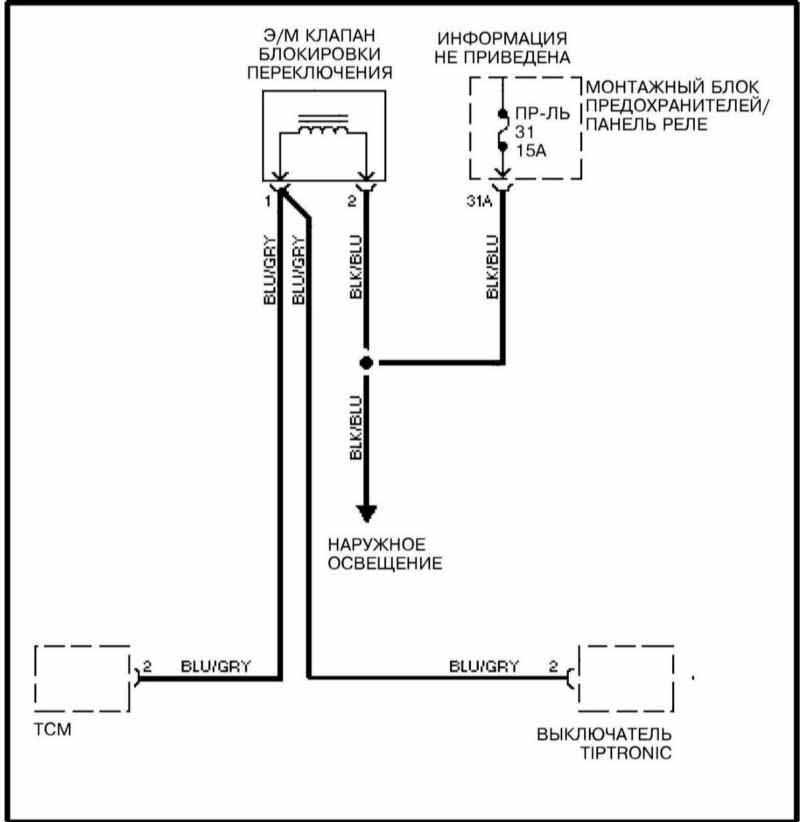

Схема блокировки переключений АТ. Схема 2

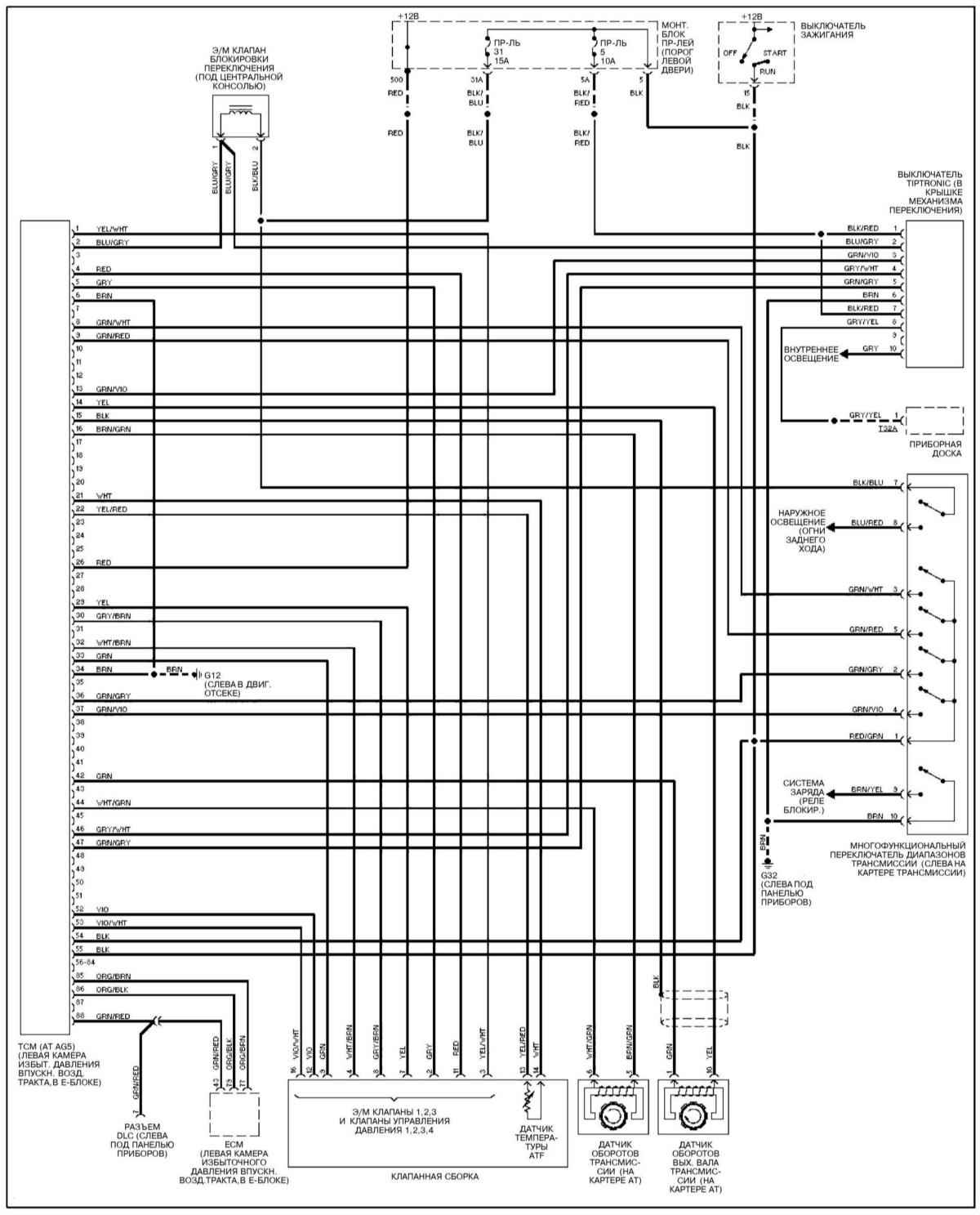

Автоматическая трансмиссия стандартного типа

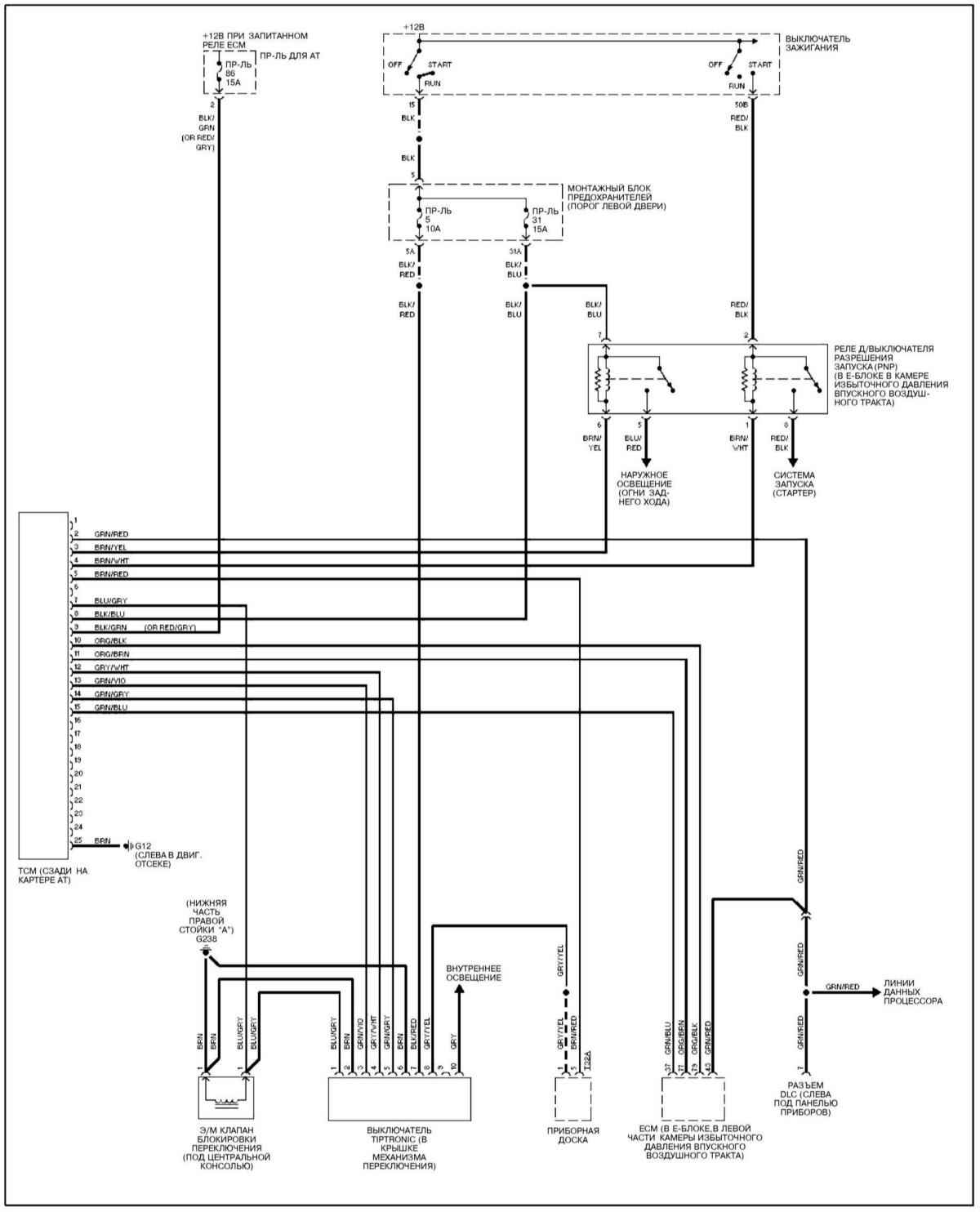

Автоматическая трансмиссия вариаторного типа

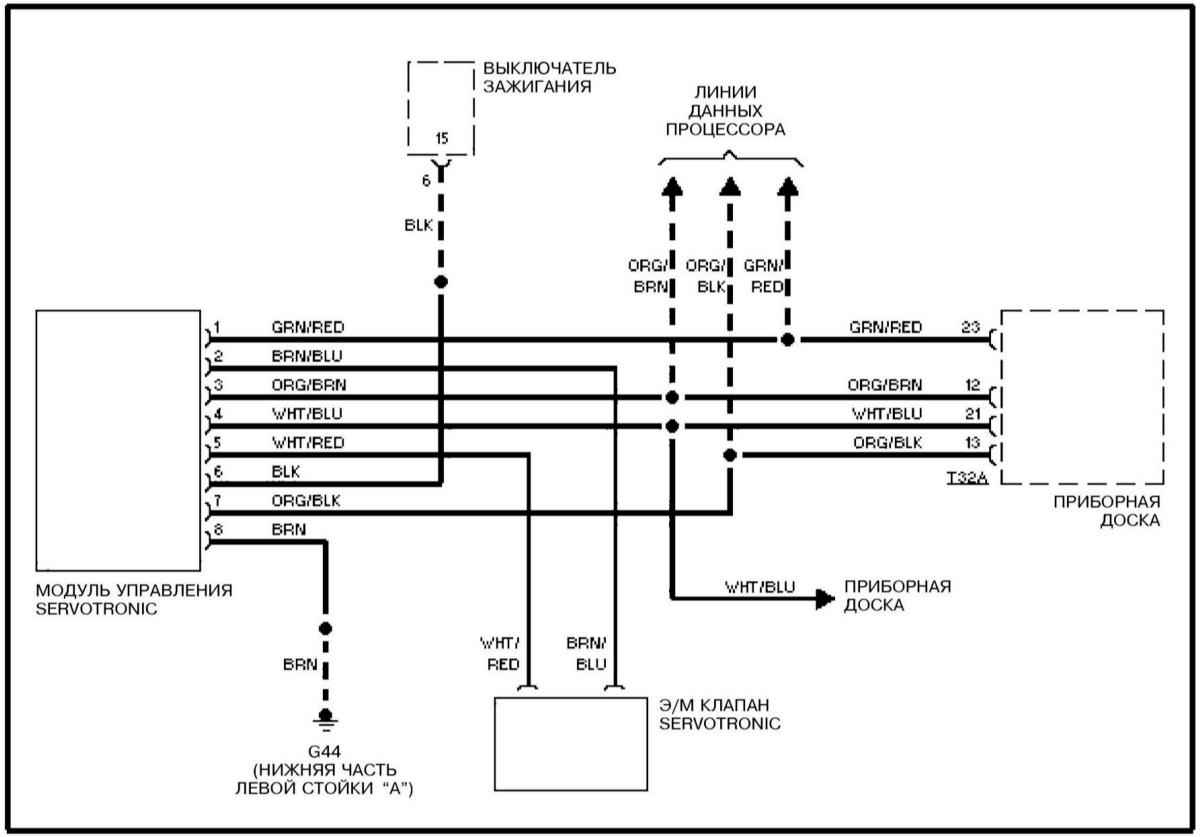

Электронная система усиления рулевого привода

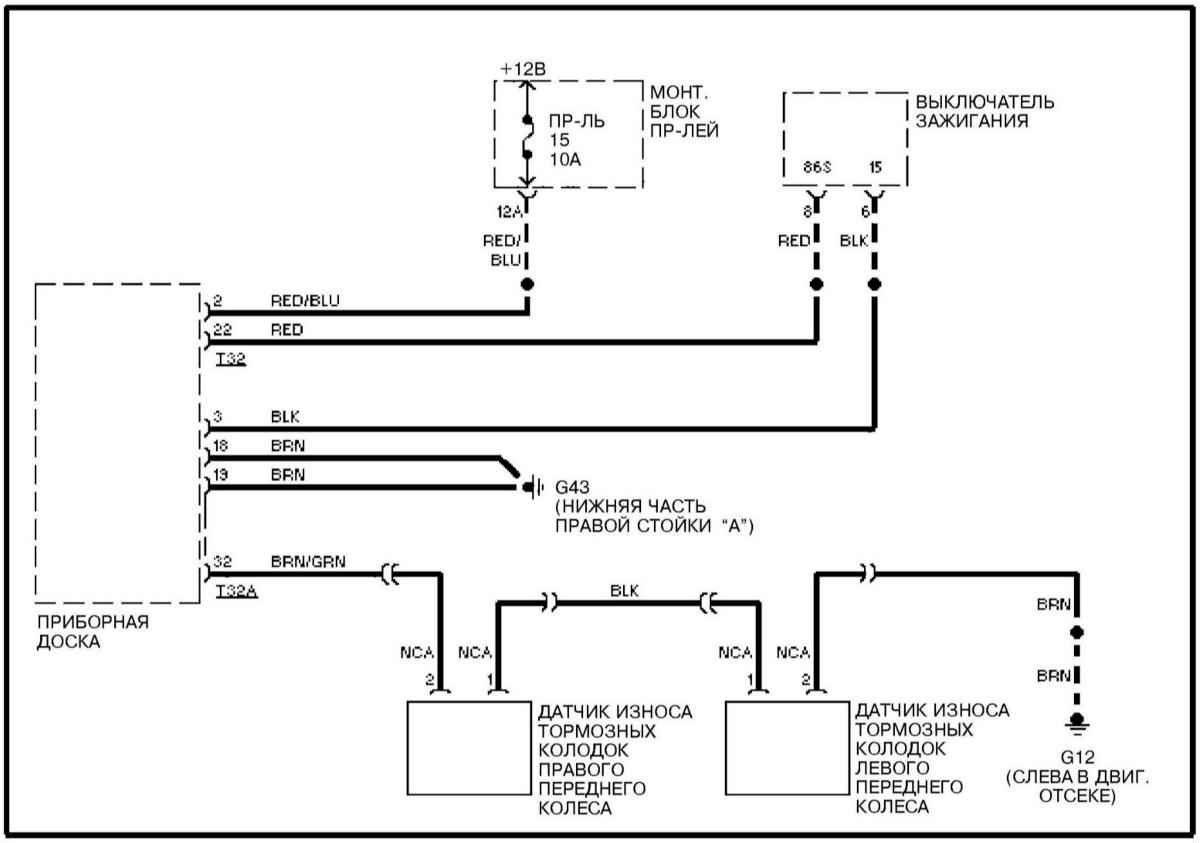

Схема сигнализатора износа тормозных колодок

Схема системы антиблокировки тормозов (ABS

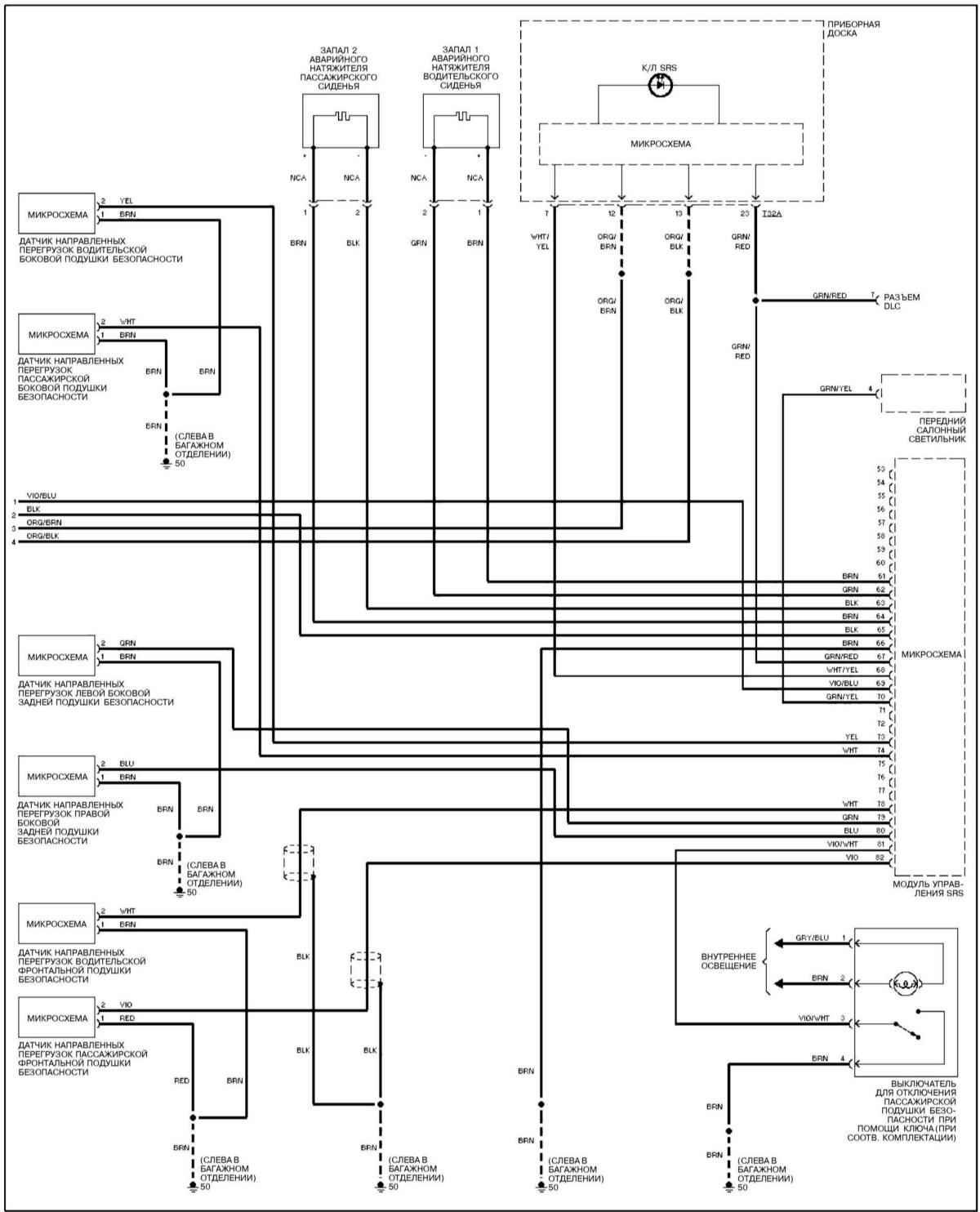

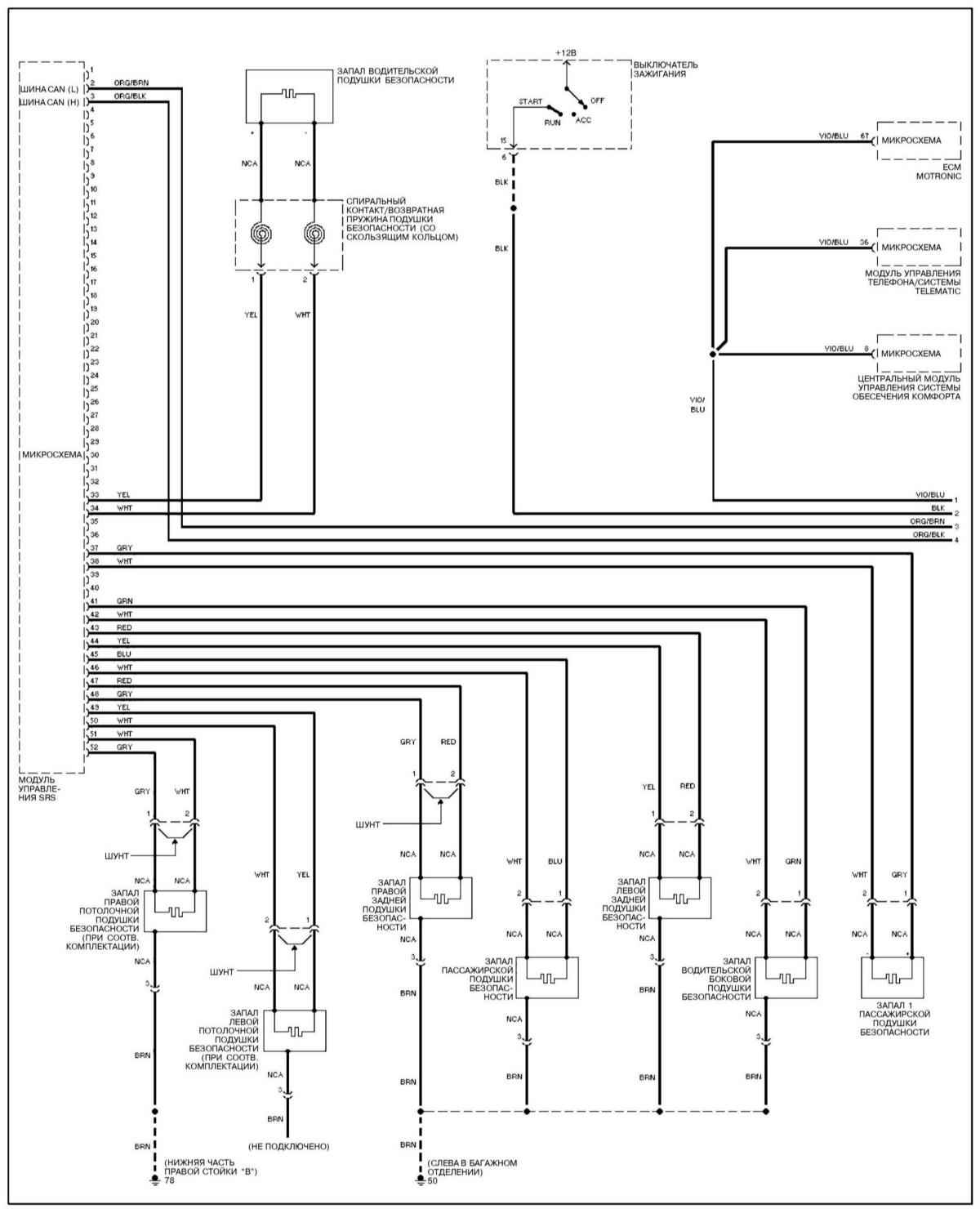

Электросхема (SRS)

Электросхема (SRS) продолжение

Фары с газоразрядными лампами

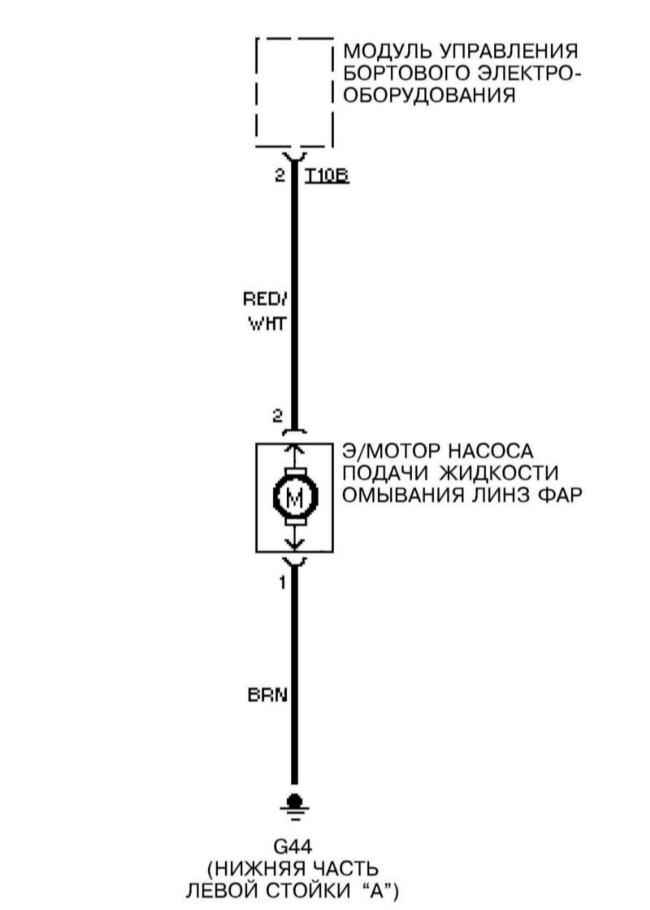

Фароомыватели

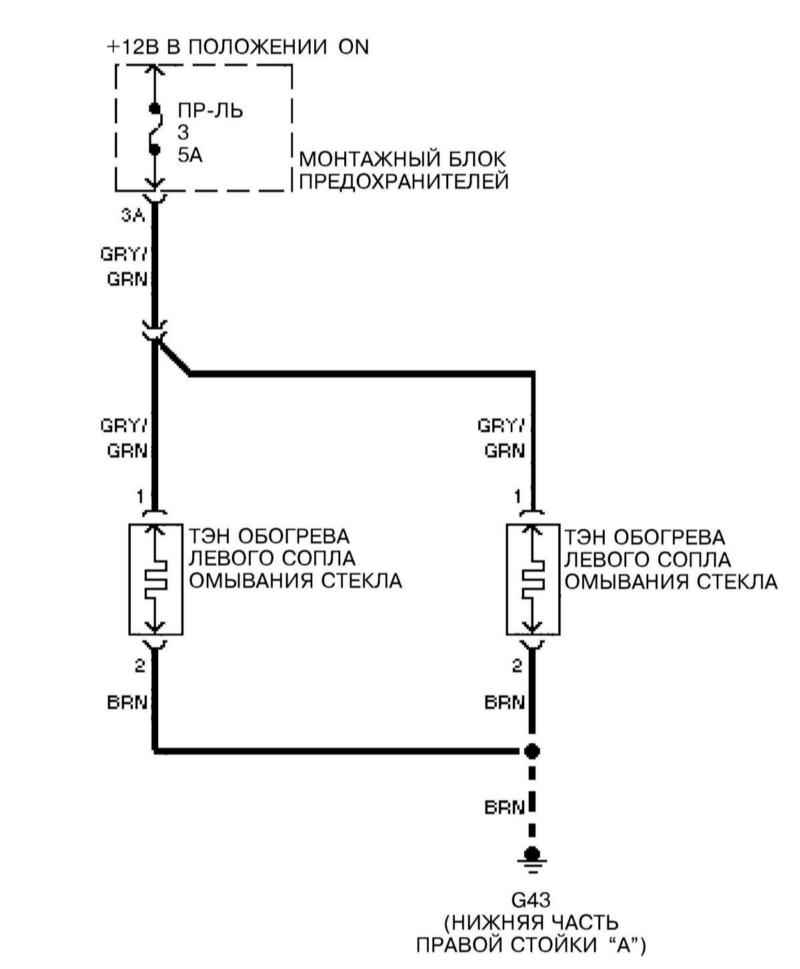

Электросхема обогрева сопел подачи омывающей жидкости
