Схемы электрооборудования автомобилей Хонда Пасспорт (Honda Passport ) 1997г.

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

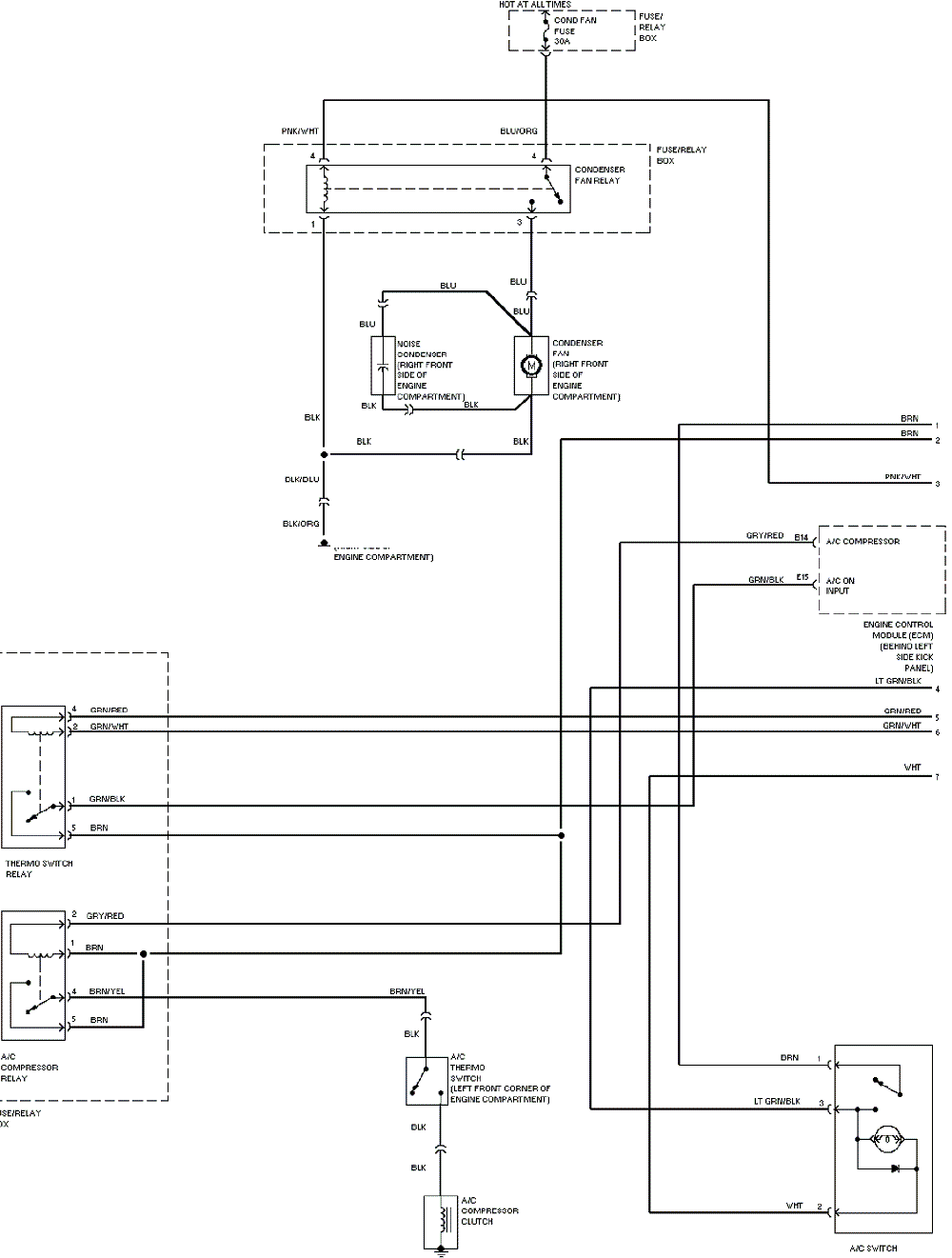

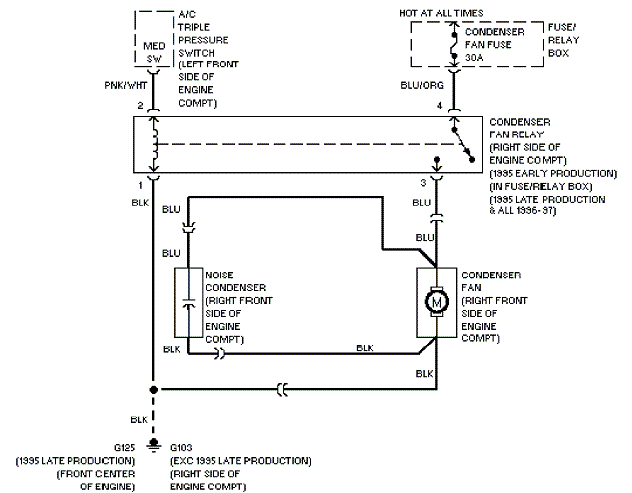

1. Кондиционер (2,6л).
2. Обогреватель салона.

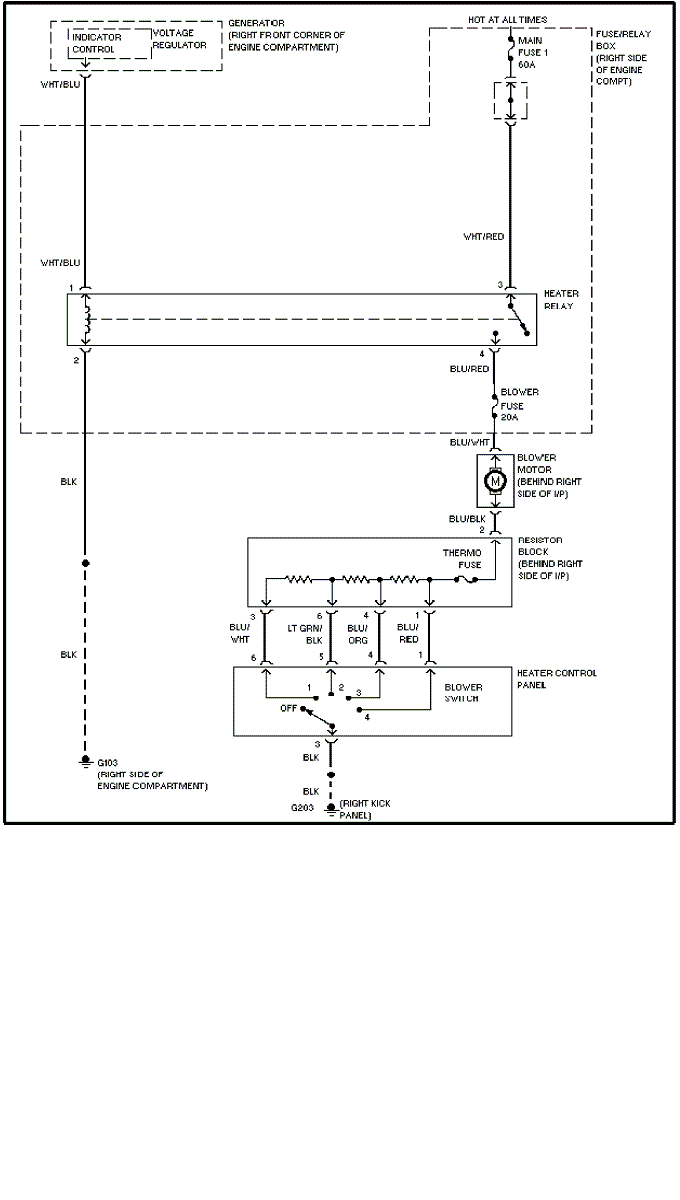

3. Кондиционер лист 1 (3,2л).
4. Кондиционер лист 2 (3,2л).

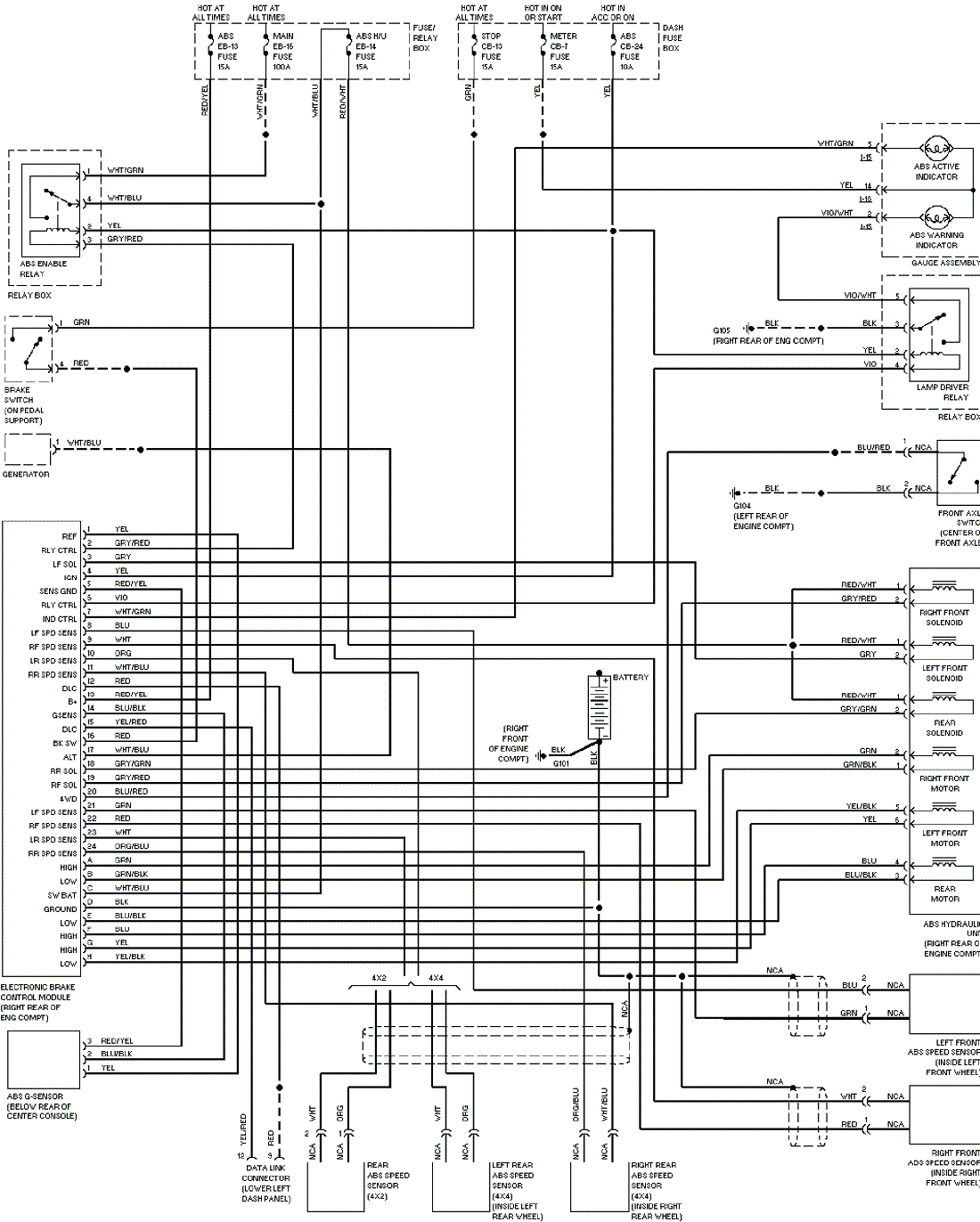

5. Анти-блокировочная система тормозов лист 1.
6. Анти-блокировочная система тормозов лист 2.

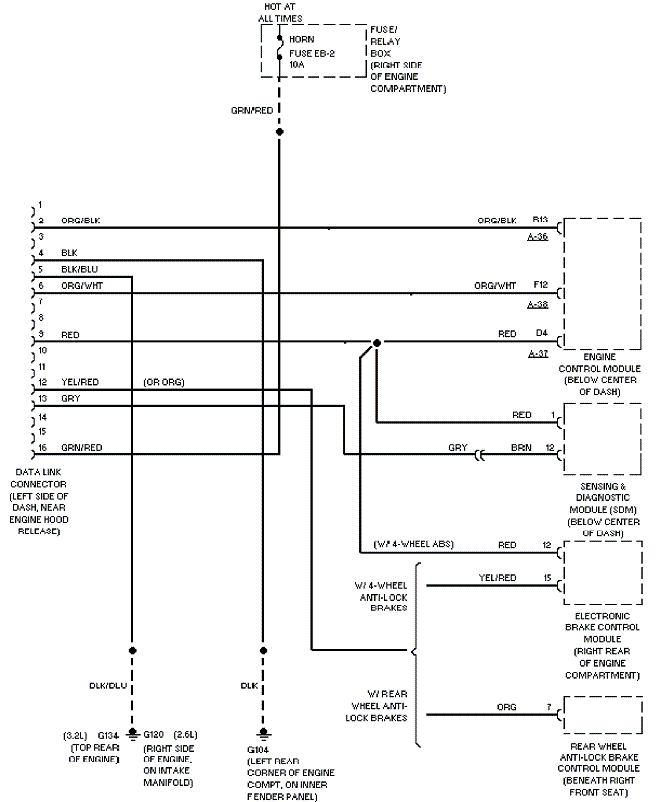

7. Разъем диагностики.
8. Система охлаждения двигателя.

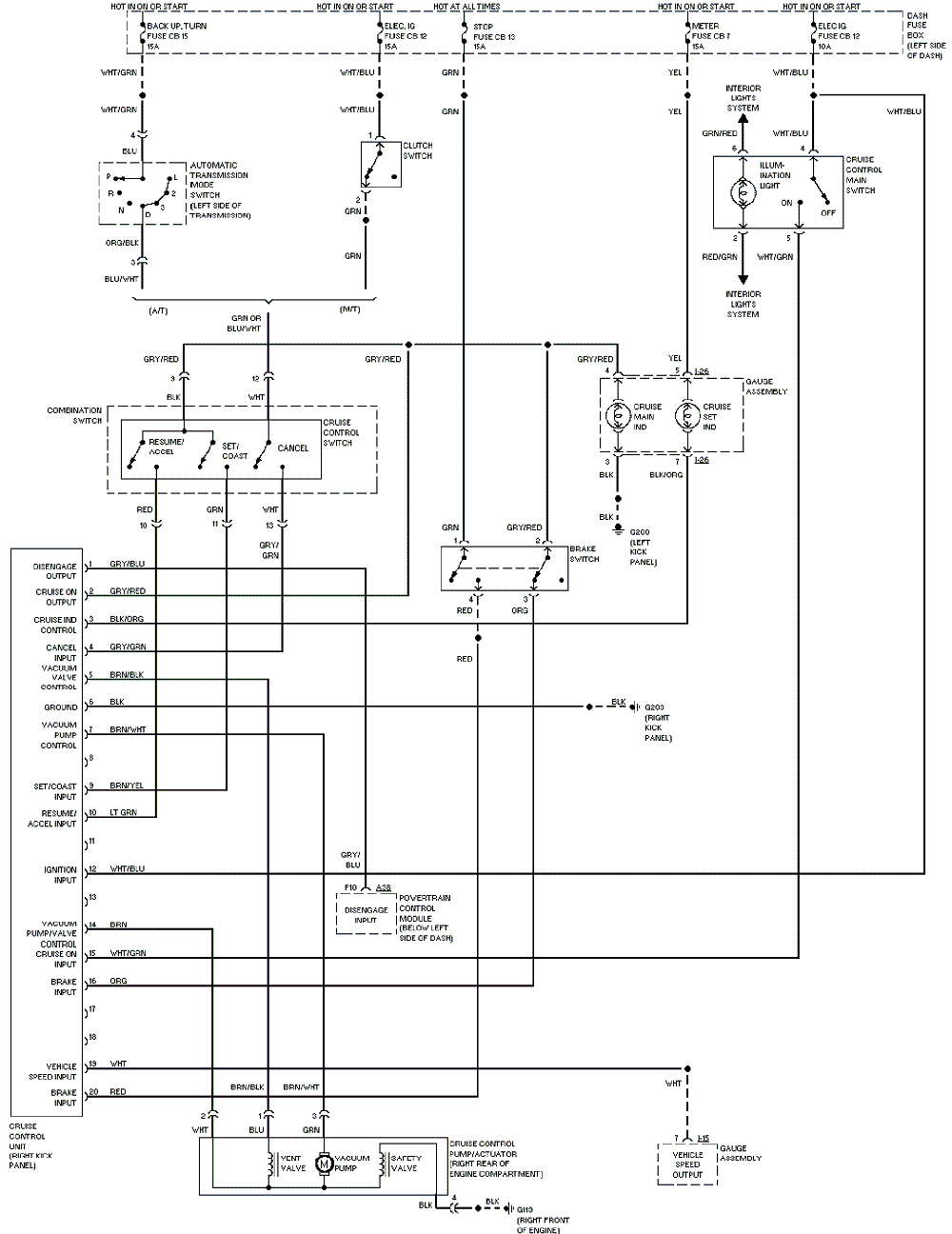

9. Система круиз контроля.
10. Обогреватели зеркал.

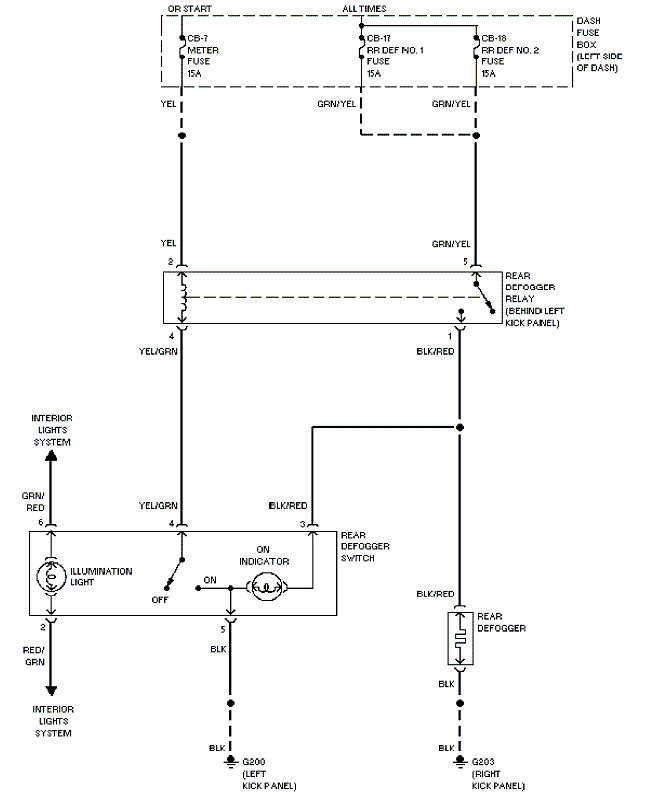

11. Обогреватель заднего стекла.
12. Электронный блок управления двигателем лист 1 (3,2л).)
13. Электронный блок управления двигателем лист 2 (3,2л).
14. Электронный блок управления двигателем лист 3 (3,2л).
15. Электронный блок управления двигателем лист 4 (3,2л).

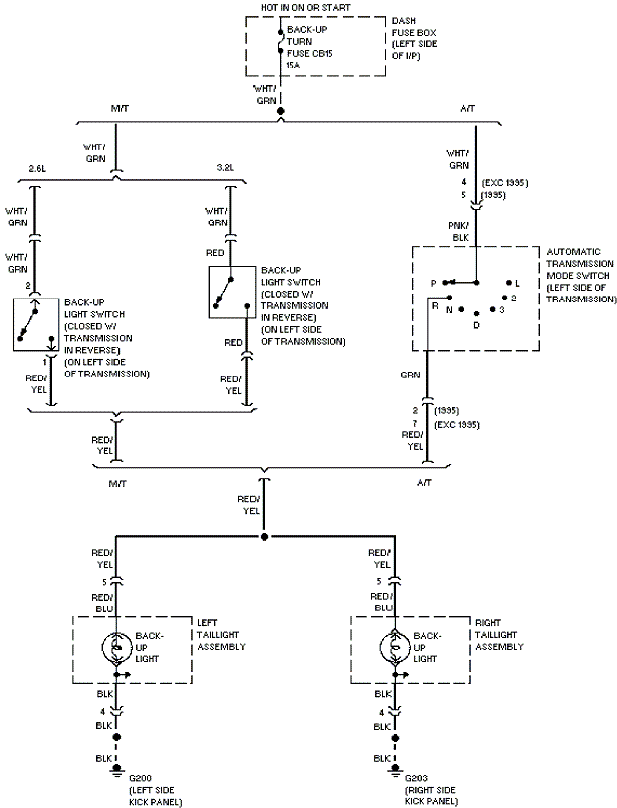

16. Свет заднего хода.

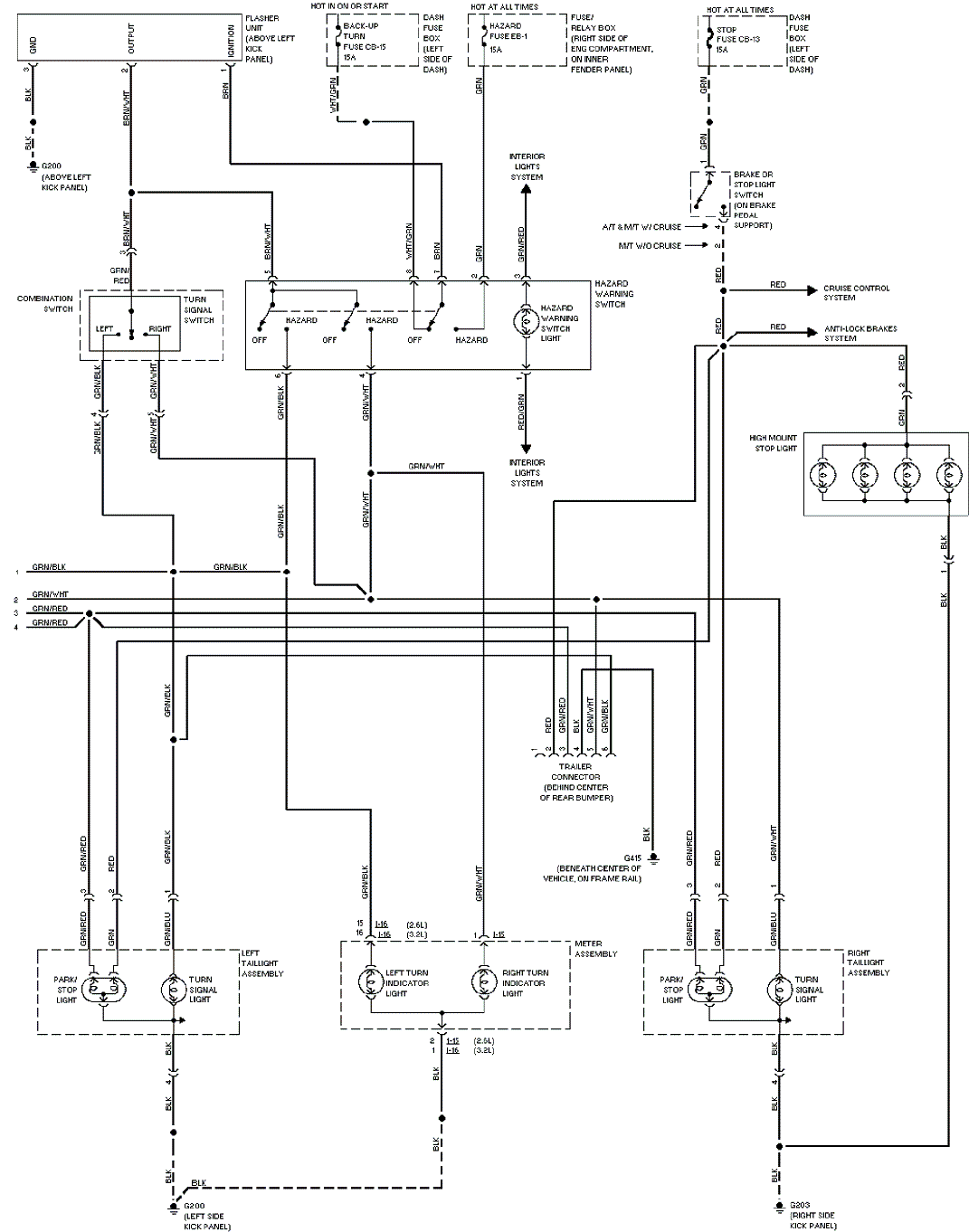

17. Наружное сигнальное освещение лист 1.
18. Наружное сигнальное освещение лист 2.

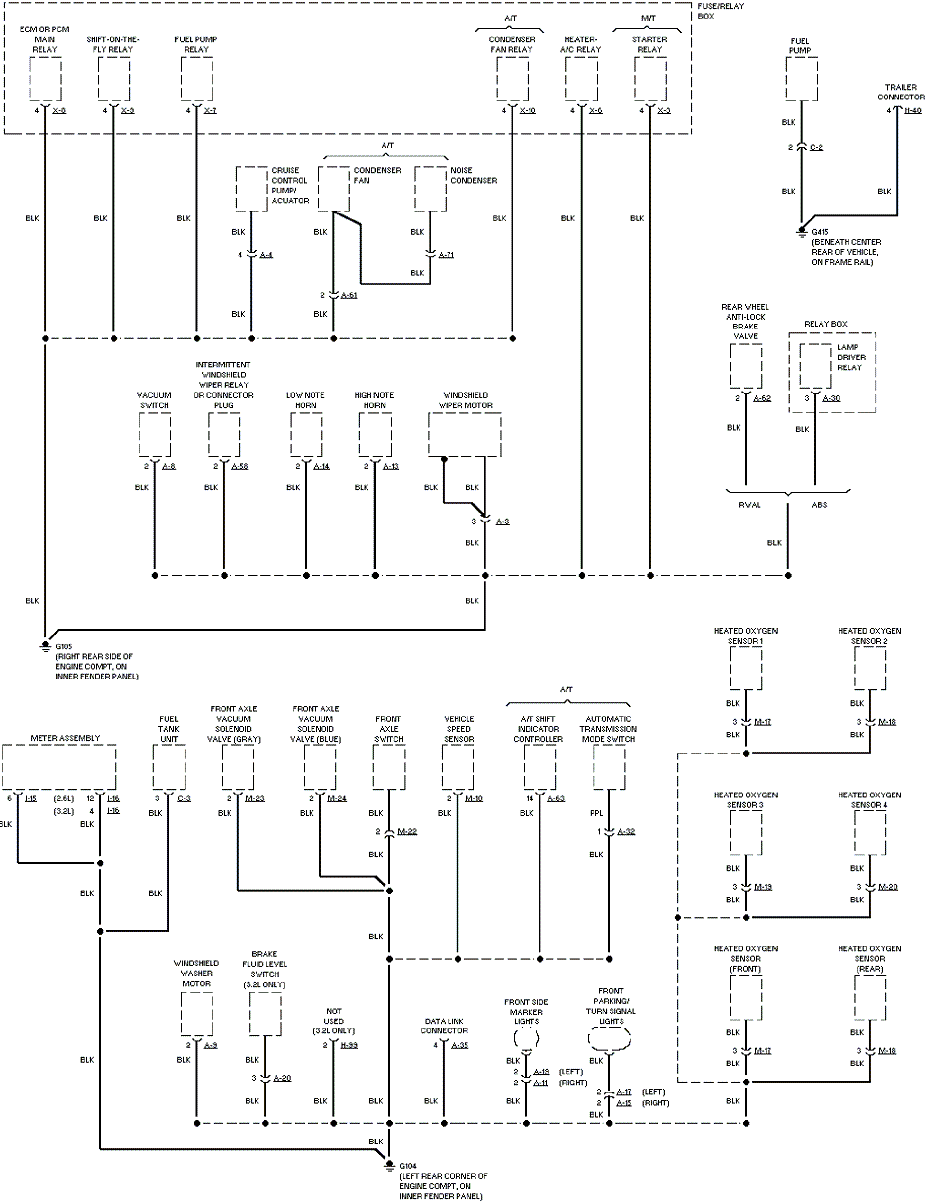

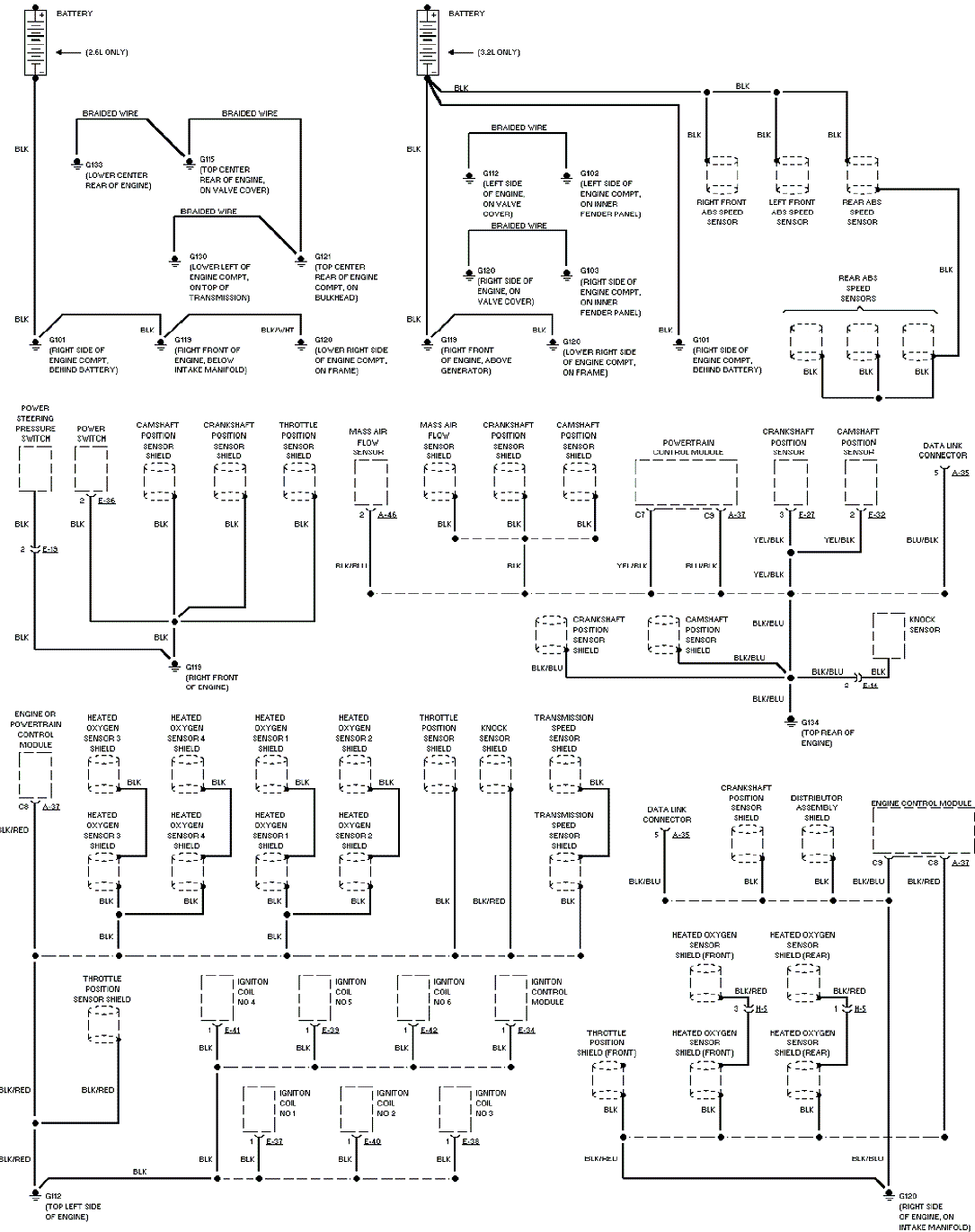

19. Заземление лист 1.
20. Заземление лист 2.
21. Заземление лист 3.

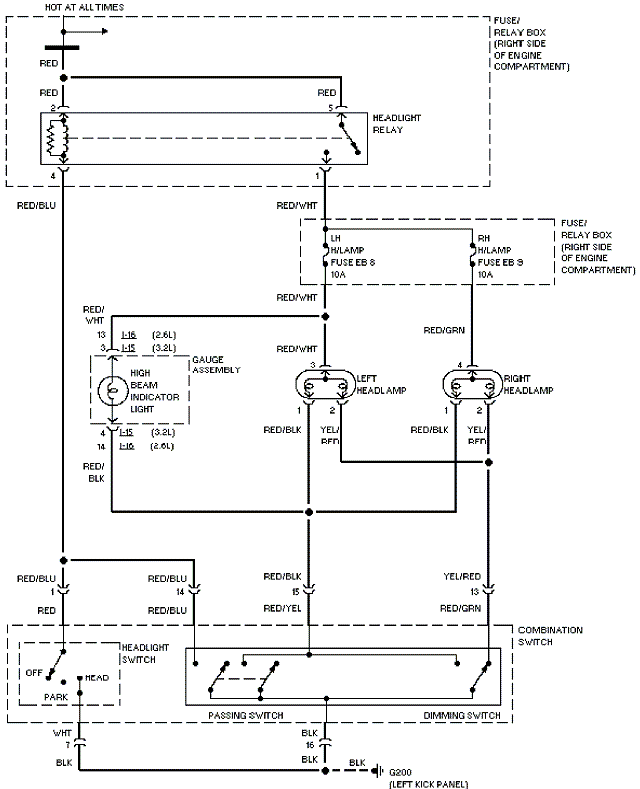

22. Головное освещение.
23. Звуковой сигнал.
24. Панель приборов лист 1.
25. Панель приборов лист 2.
26. Панель приборов лист 3.

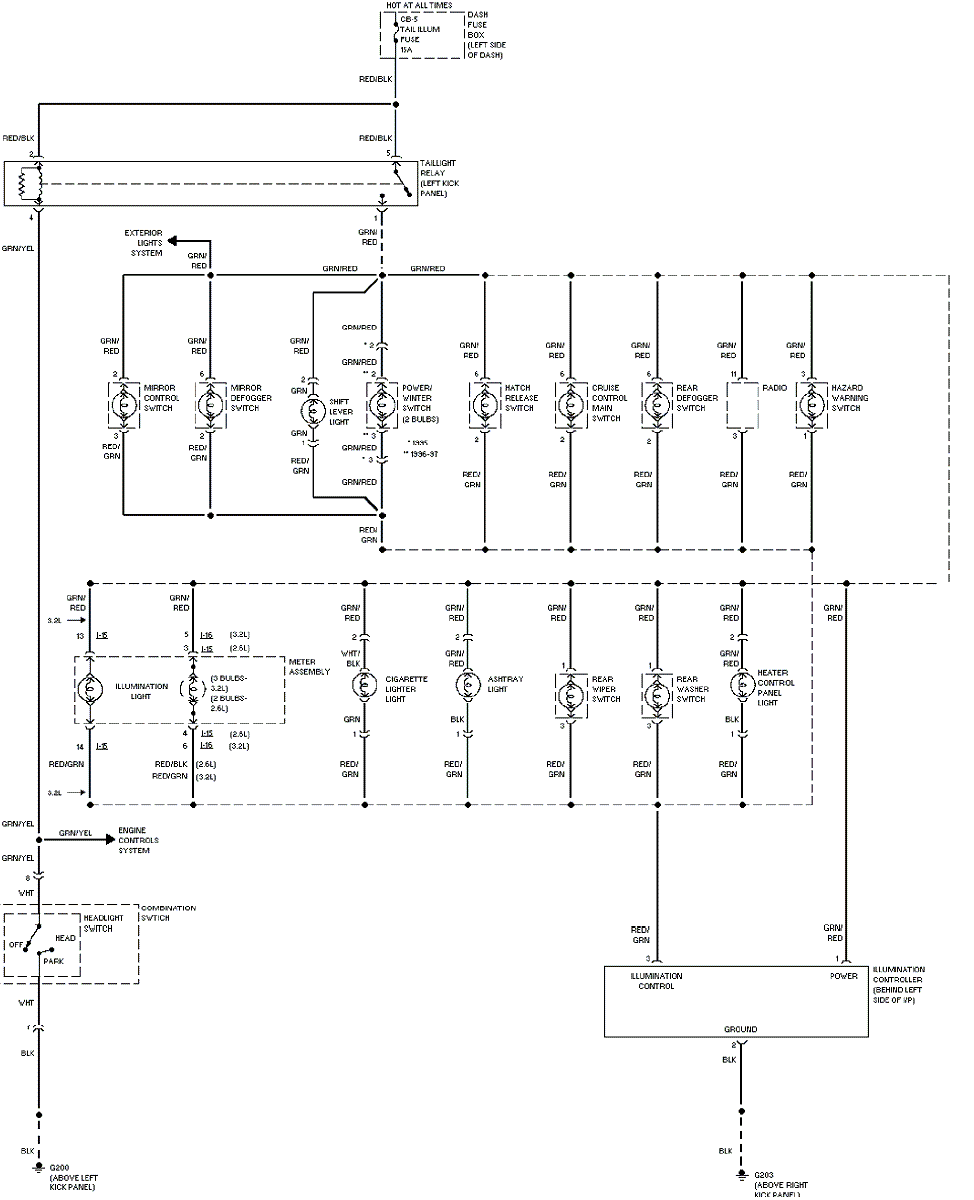

27. Освещение салона.

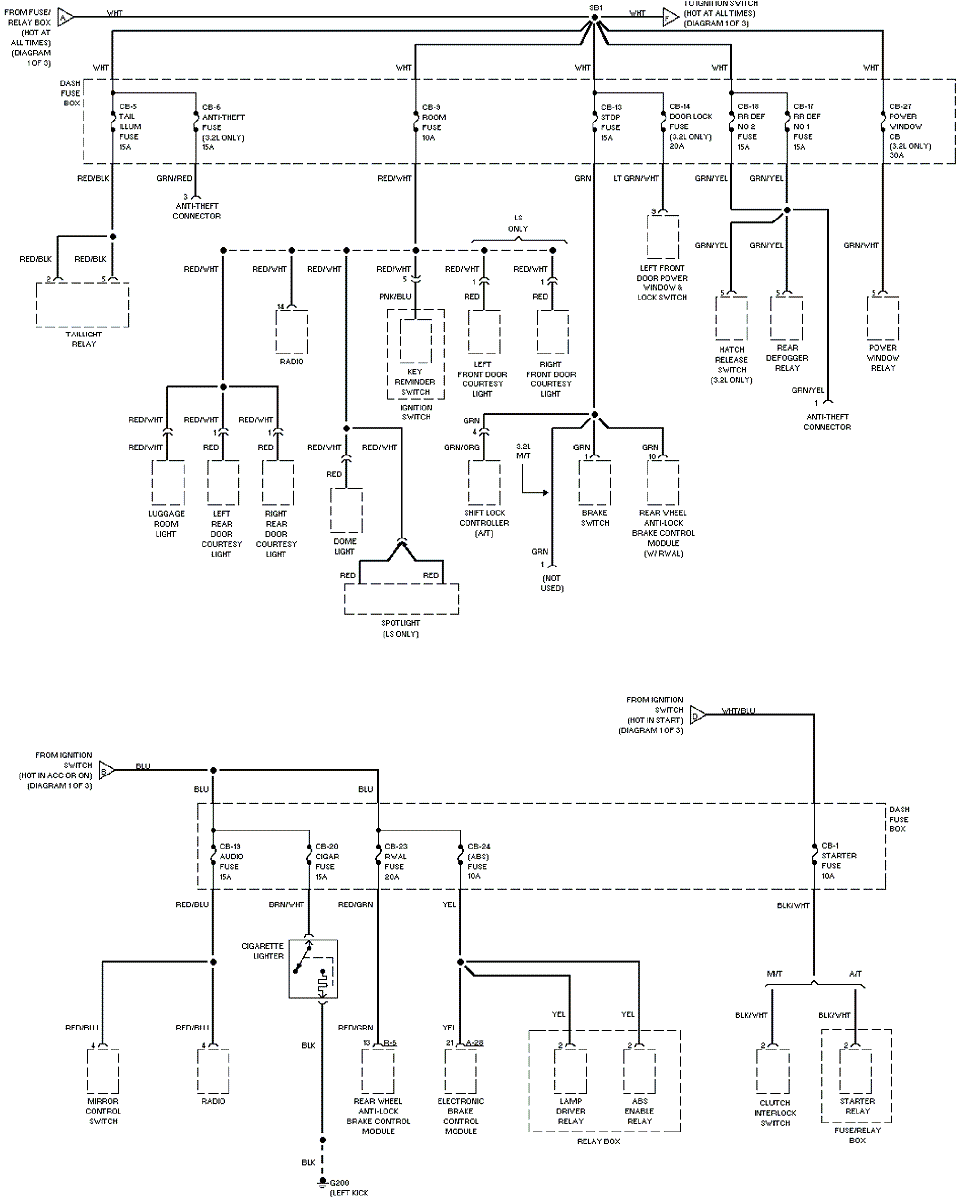

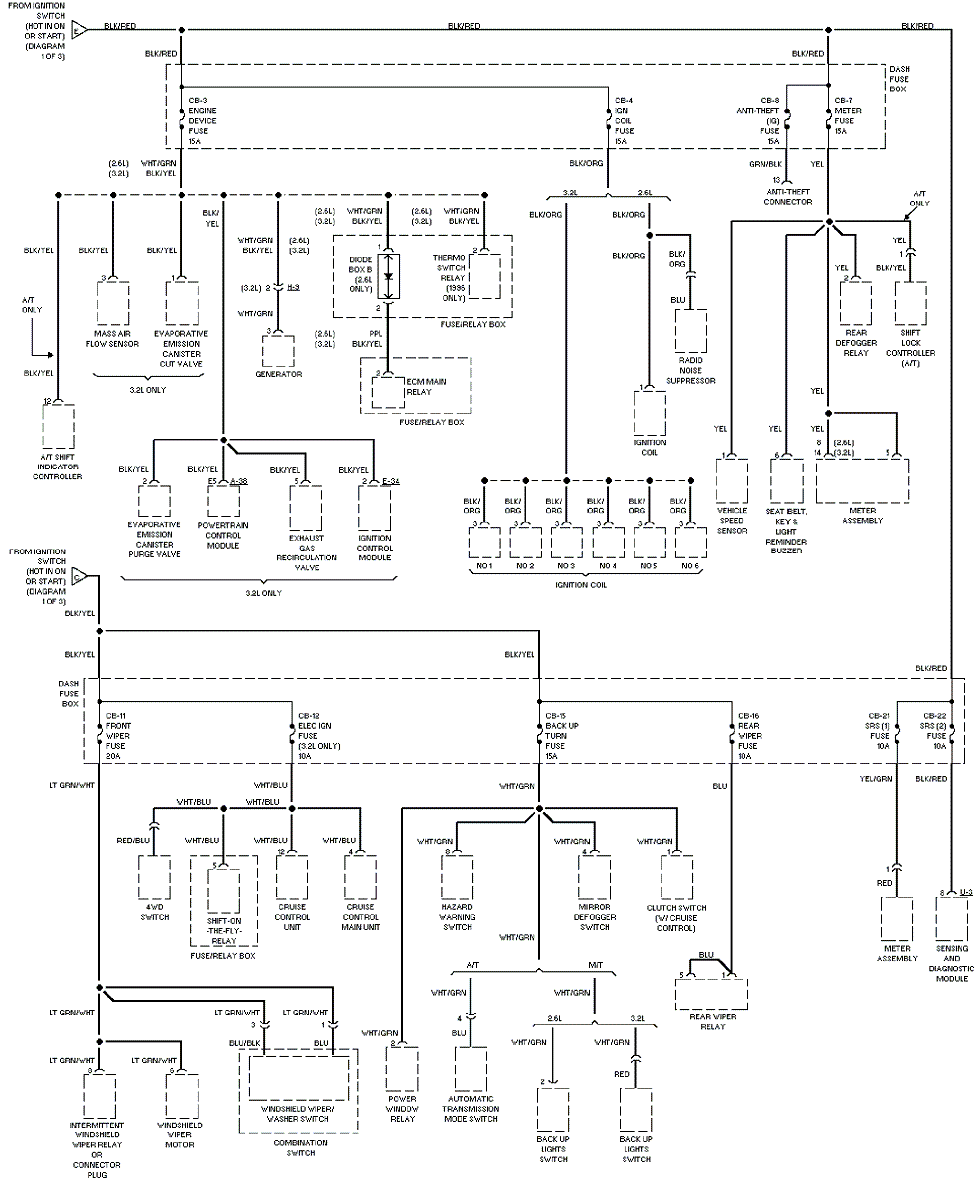

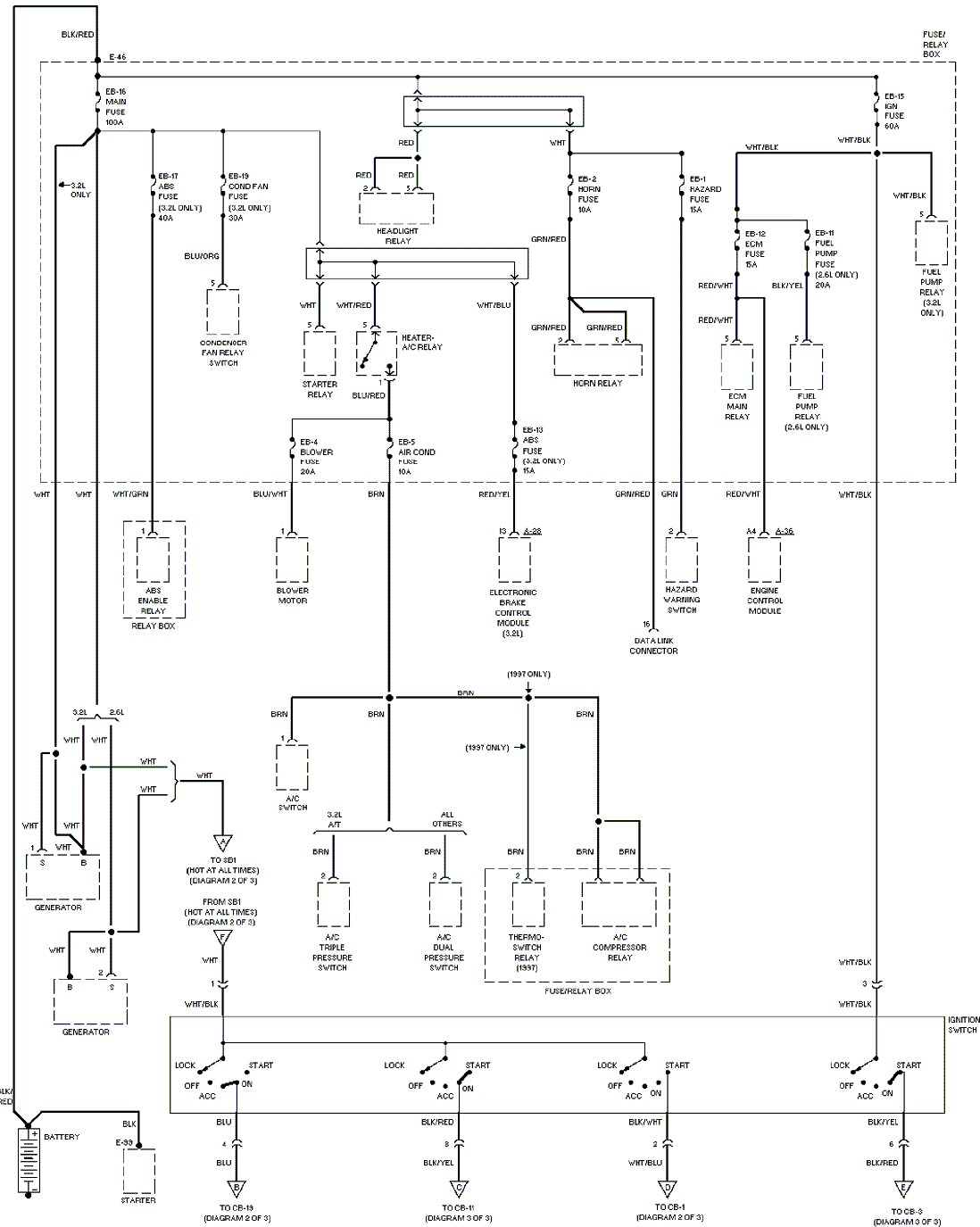

28. Распределение электроснабжения лист 1.
29. Распределение электроснабжения лист 2.
30. Распределение электроснабжения лист 3.

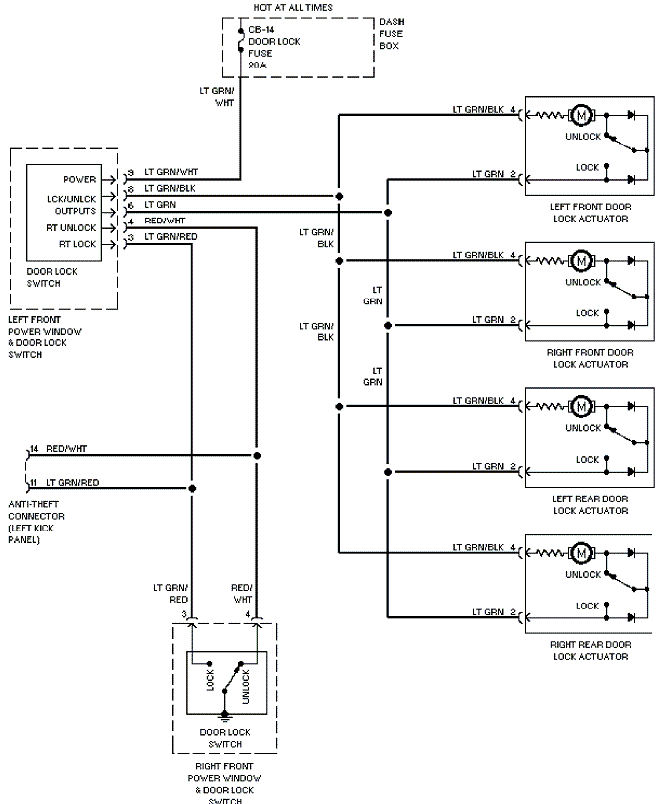

31. Схема блокировки дверей.
32. Схема привода зеркал.
33. Стеклоподъёмники.
34. Схема внутренней блокировки.

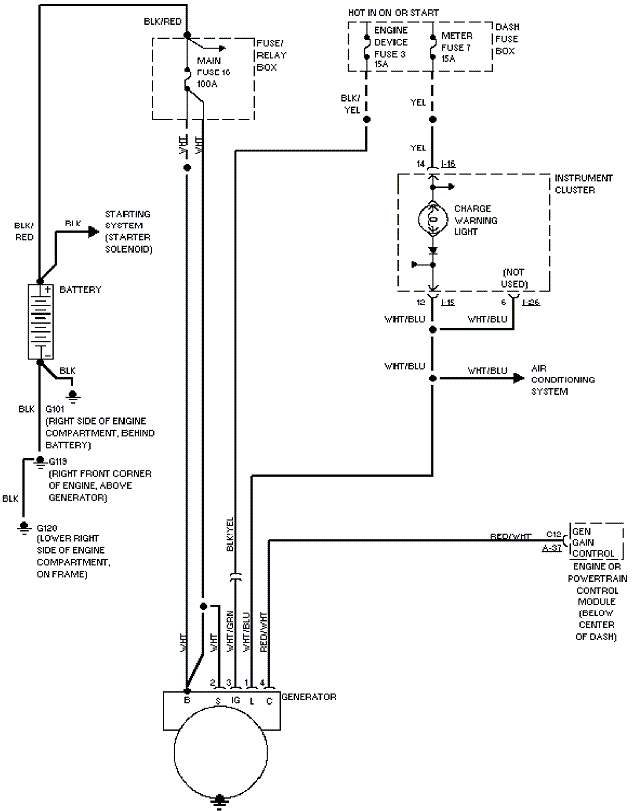

35. Схема заряда.

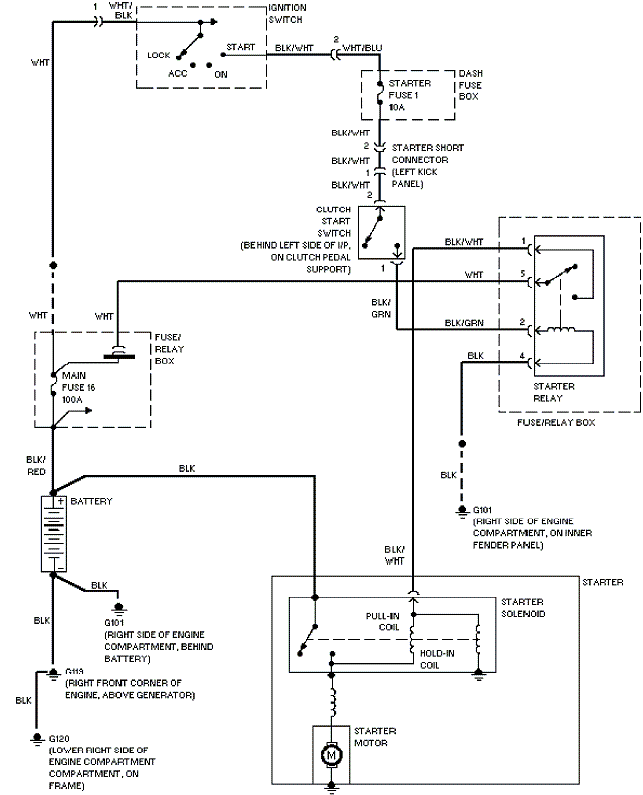

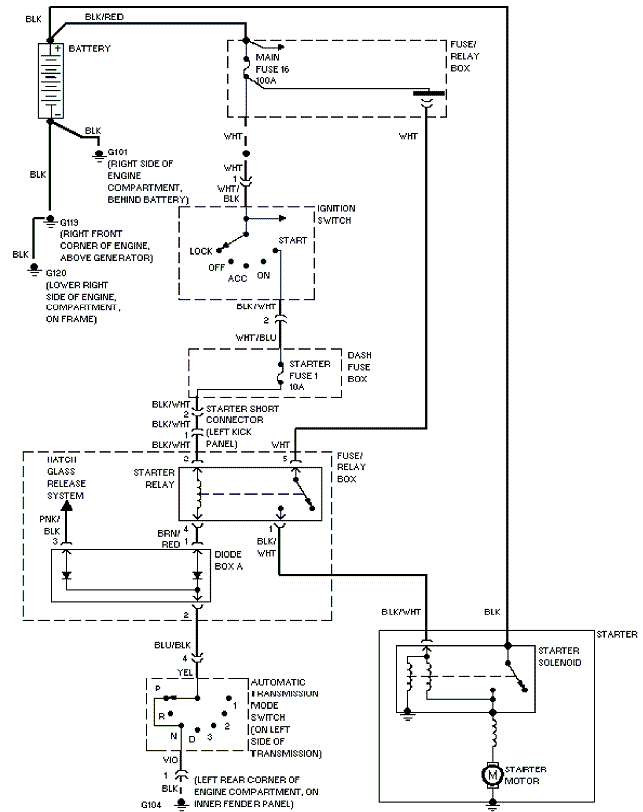

36. Схема запуска (A/T).
37. Схема запуска (M/T).

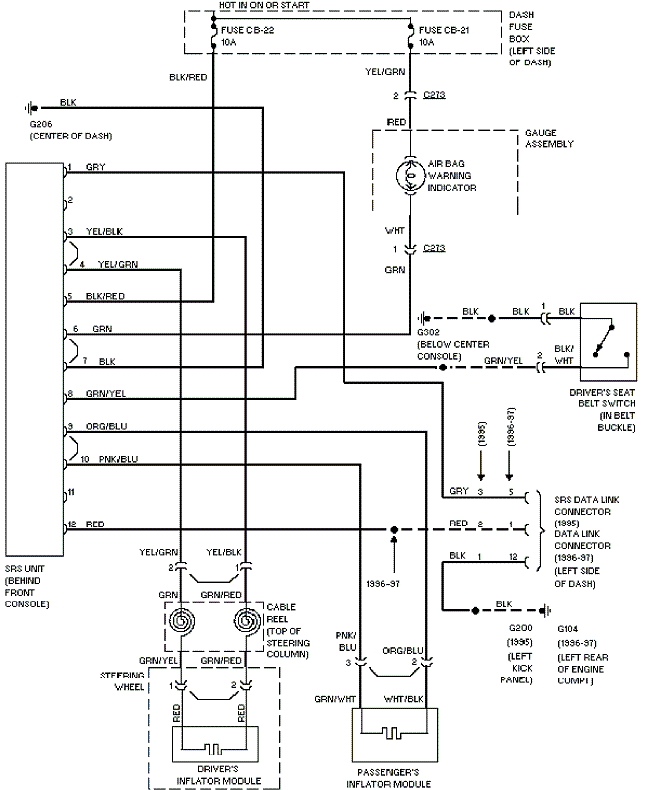

38. Схема дополнительной системы безопасности.

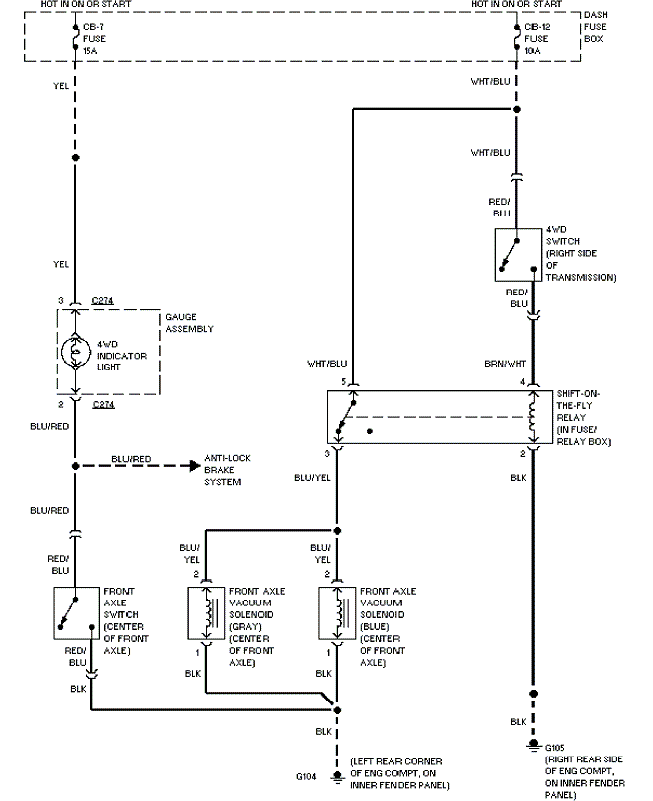

39. Схема полного привода.

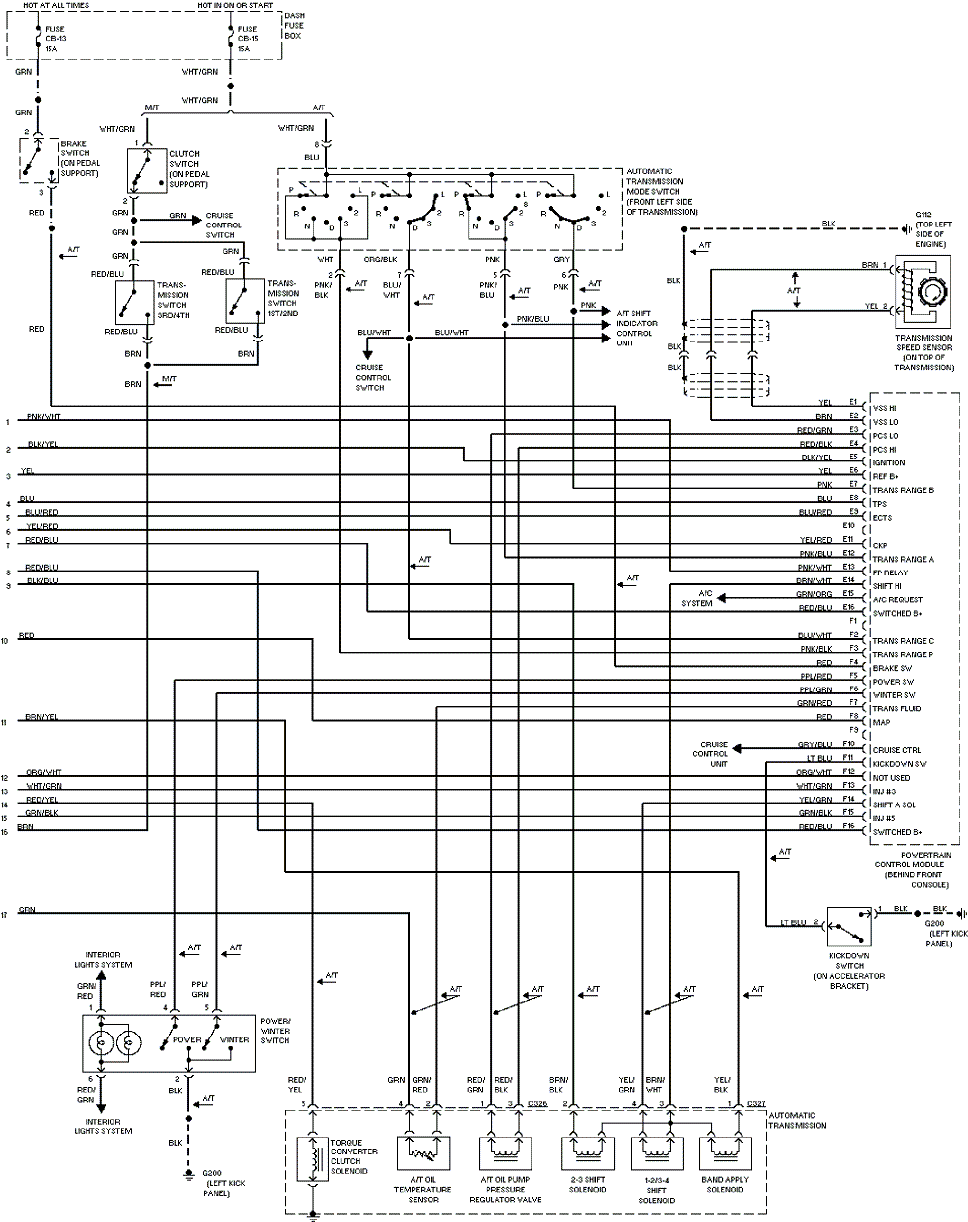

40. Автоматическая коробка передач.

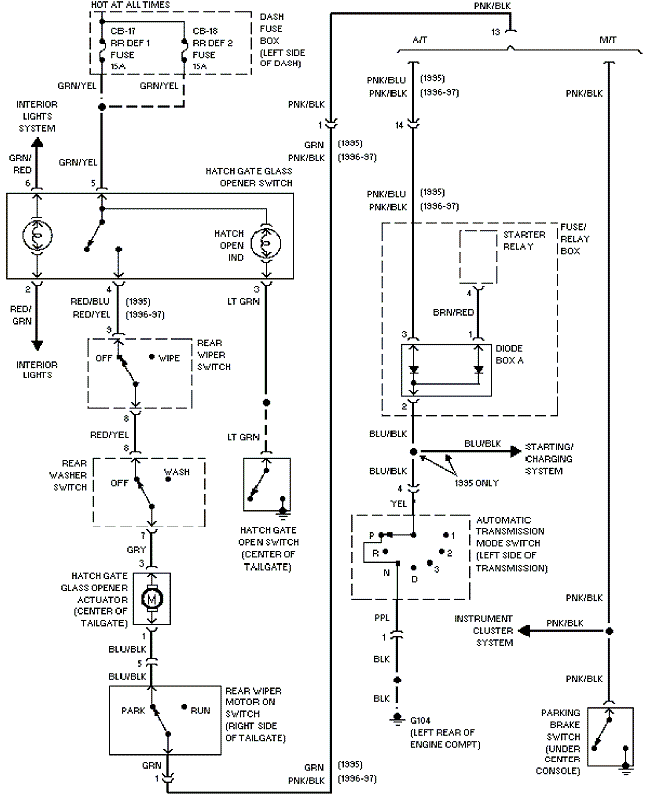

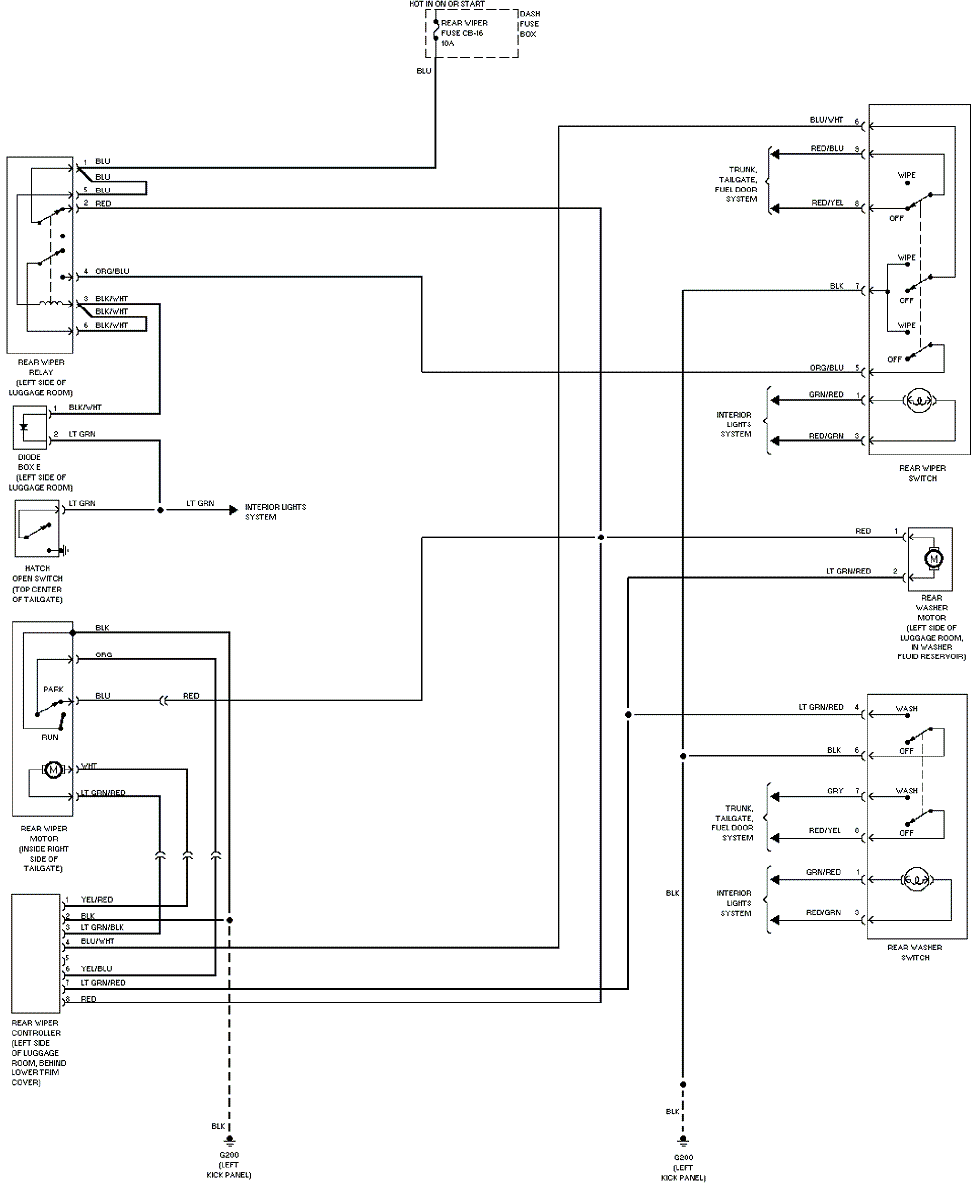

41. Стеклоочиститель и омыватель заднего стекла.

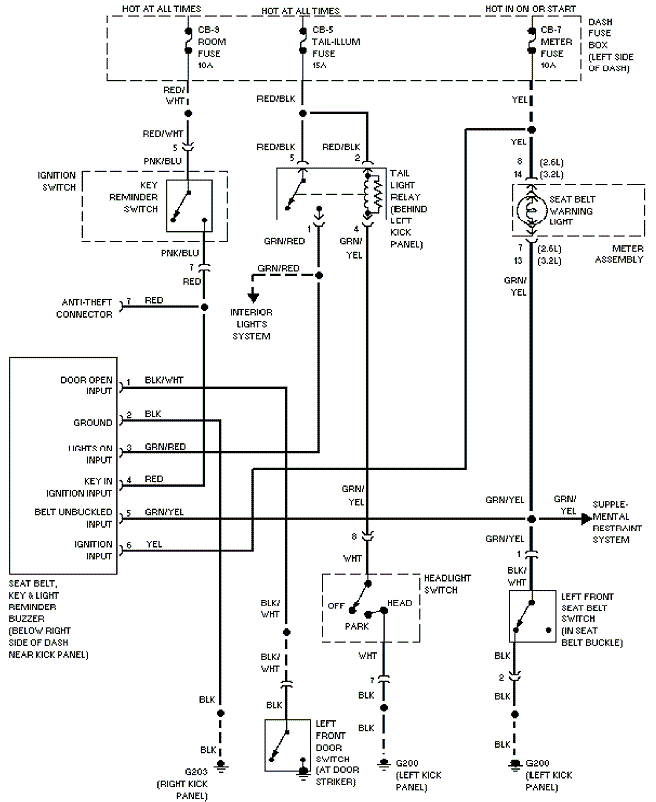

42. Предупредительная сигнализация.

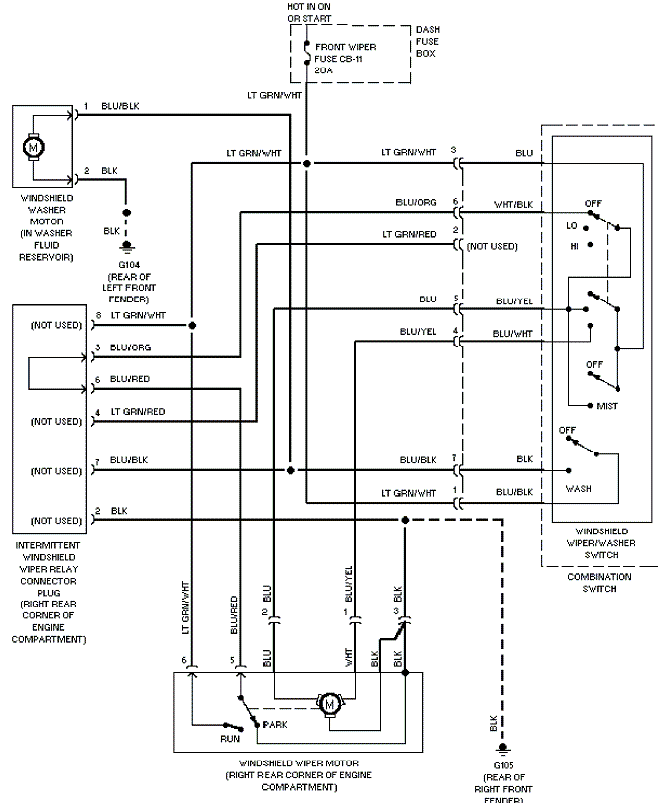

43. Двух-скоростной стеклоочиститель и омыватель.

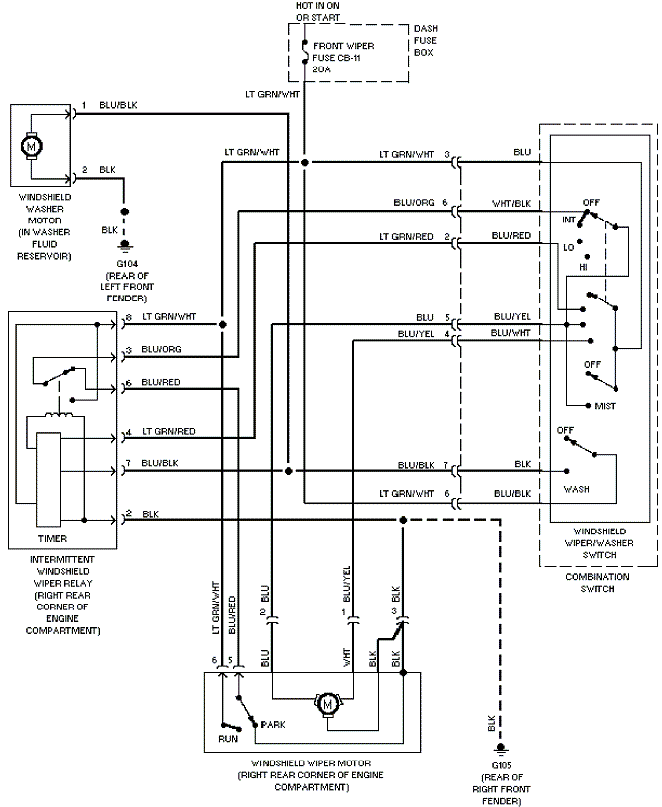

44. Интервальный стеклоочиститель и омыватель.
45. Стеклоочиститель и омыватель заднего стекла.

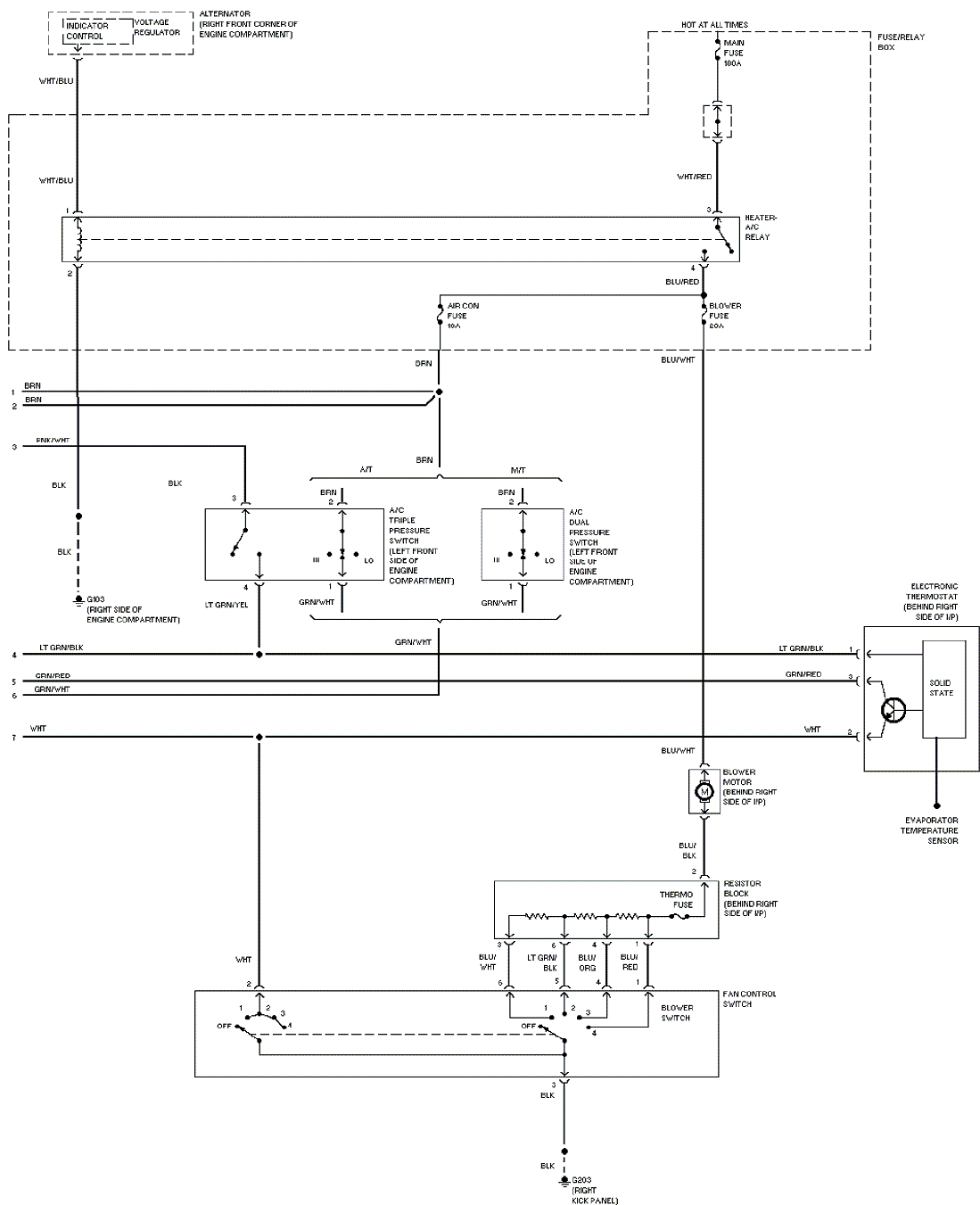

Кондиционер (2,6л).

Обогреватель салона.

Кондиционер лист 1 (3,2л).

Кондиционер лист 2 (3,2л).

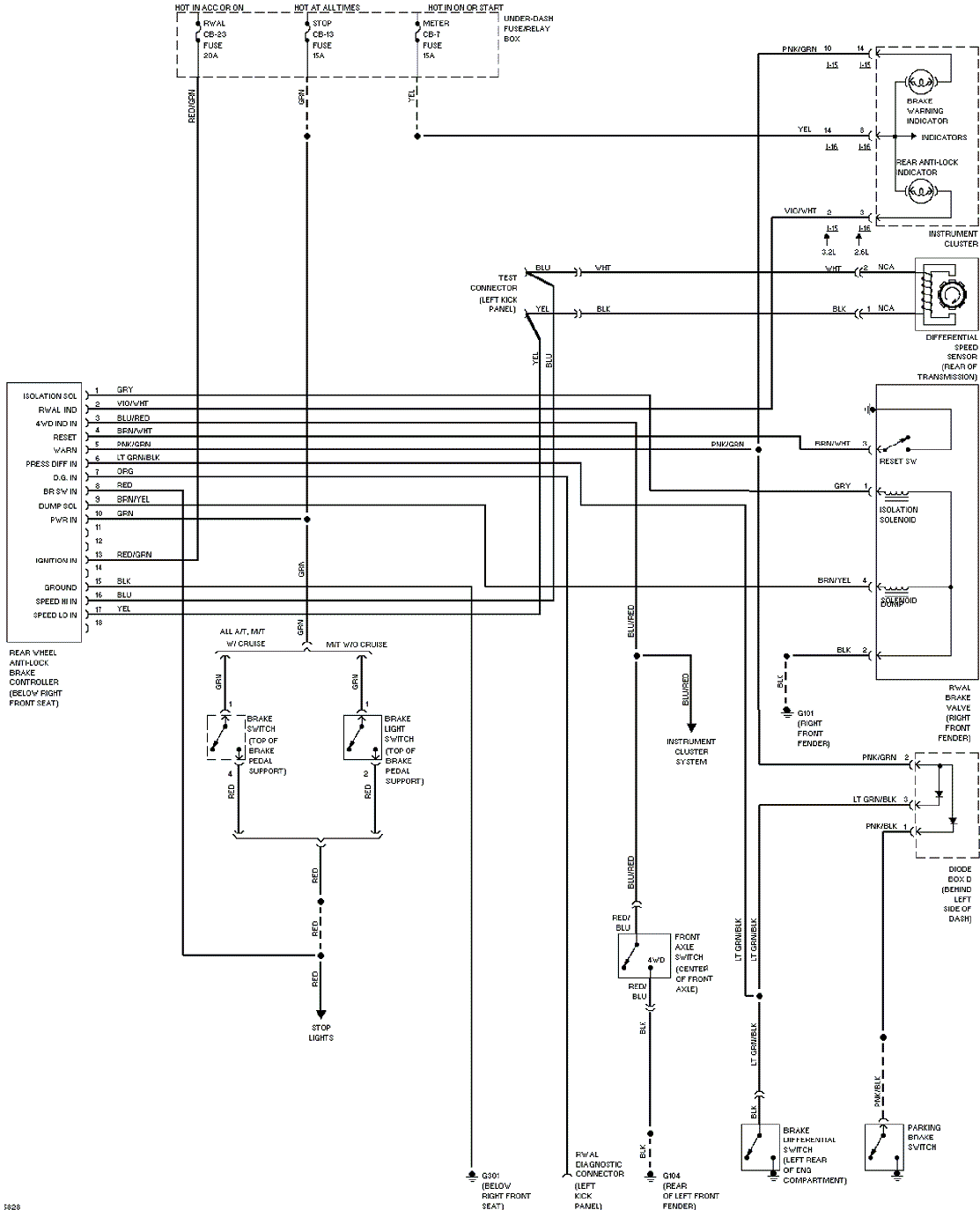

Анти-блокировочная система тормозов лист 1.

Анти-блокировочная система тормозов лист 2.

Разъем диагностики.

Система охлаждения двигателя.

Система круиз контроля.

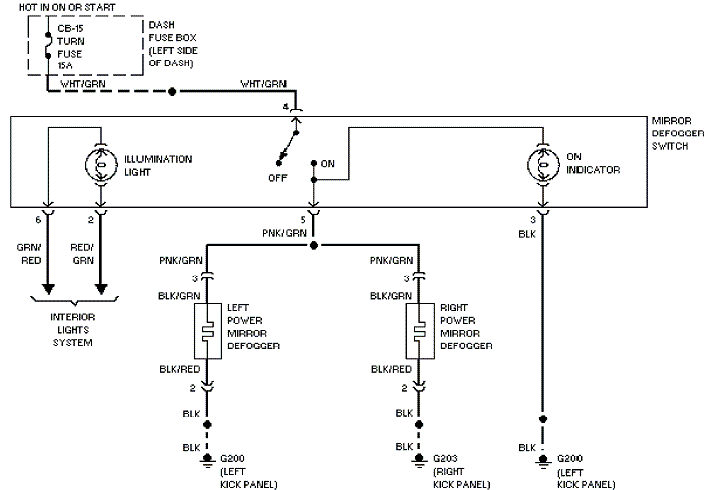

Обогреватели зеркал.

Обогреватель заднего стекла.

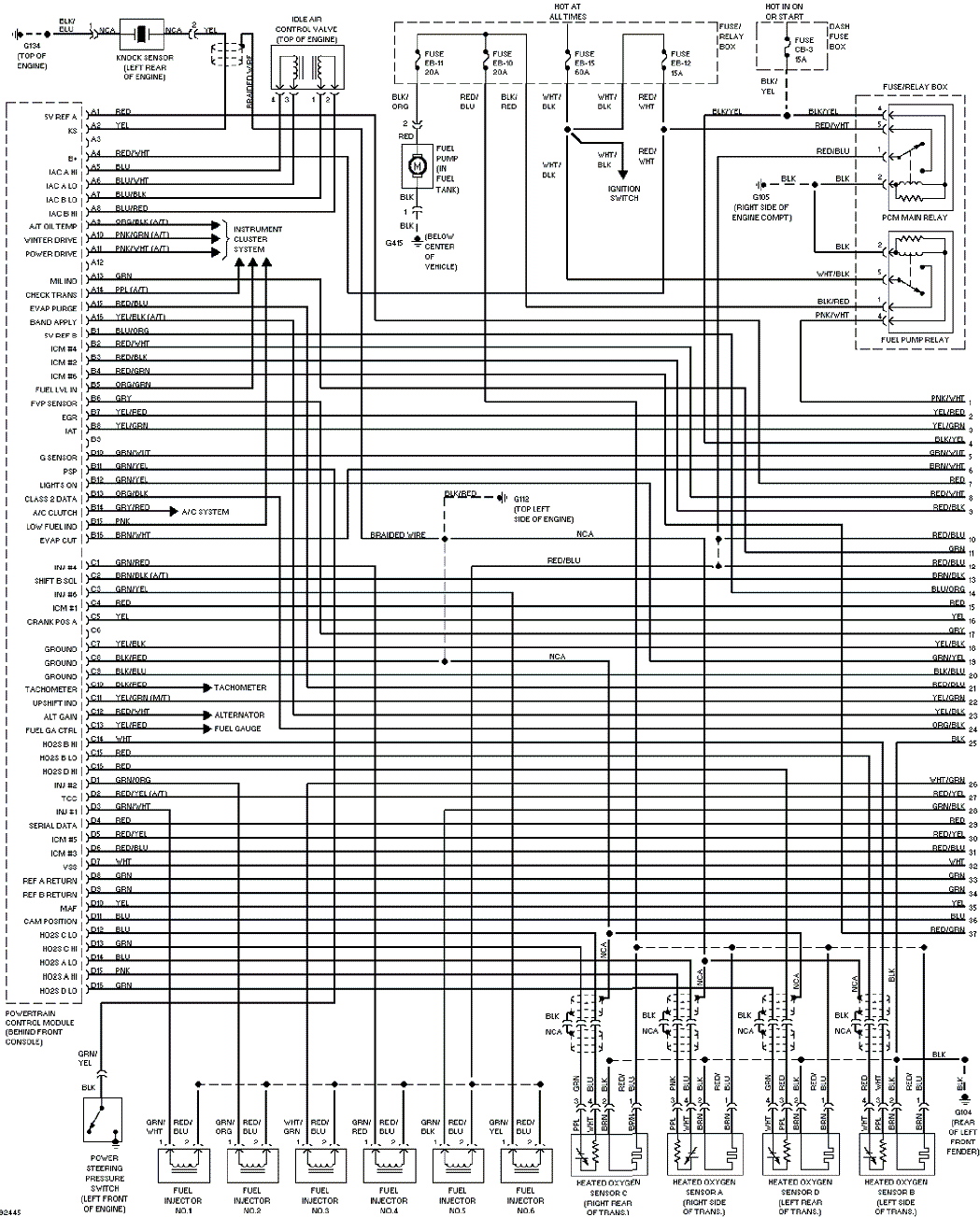

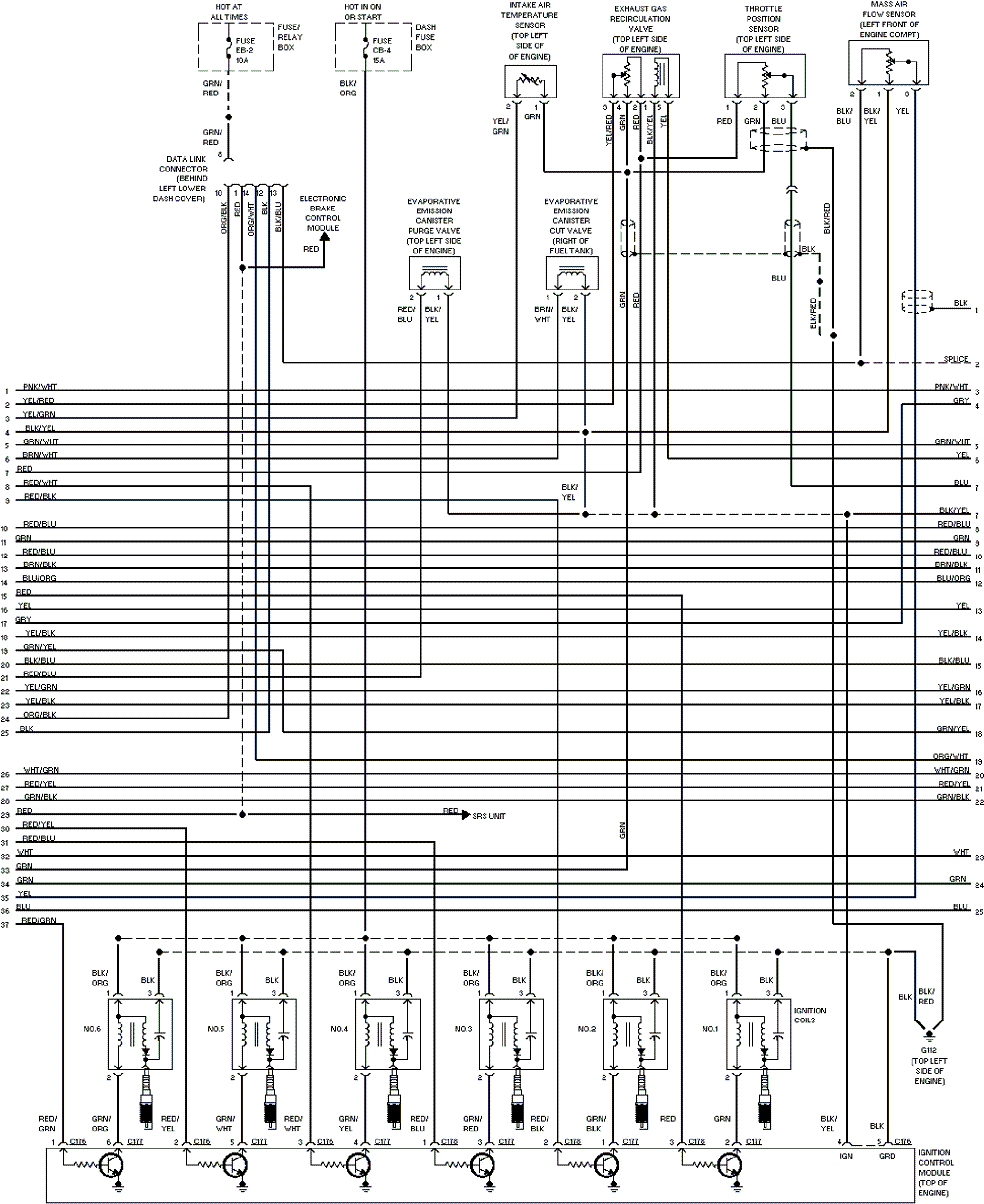

Электронный блок управления двигателем лист 1 (3,2л).)

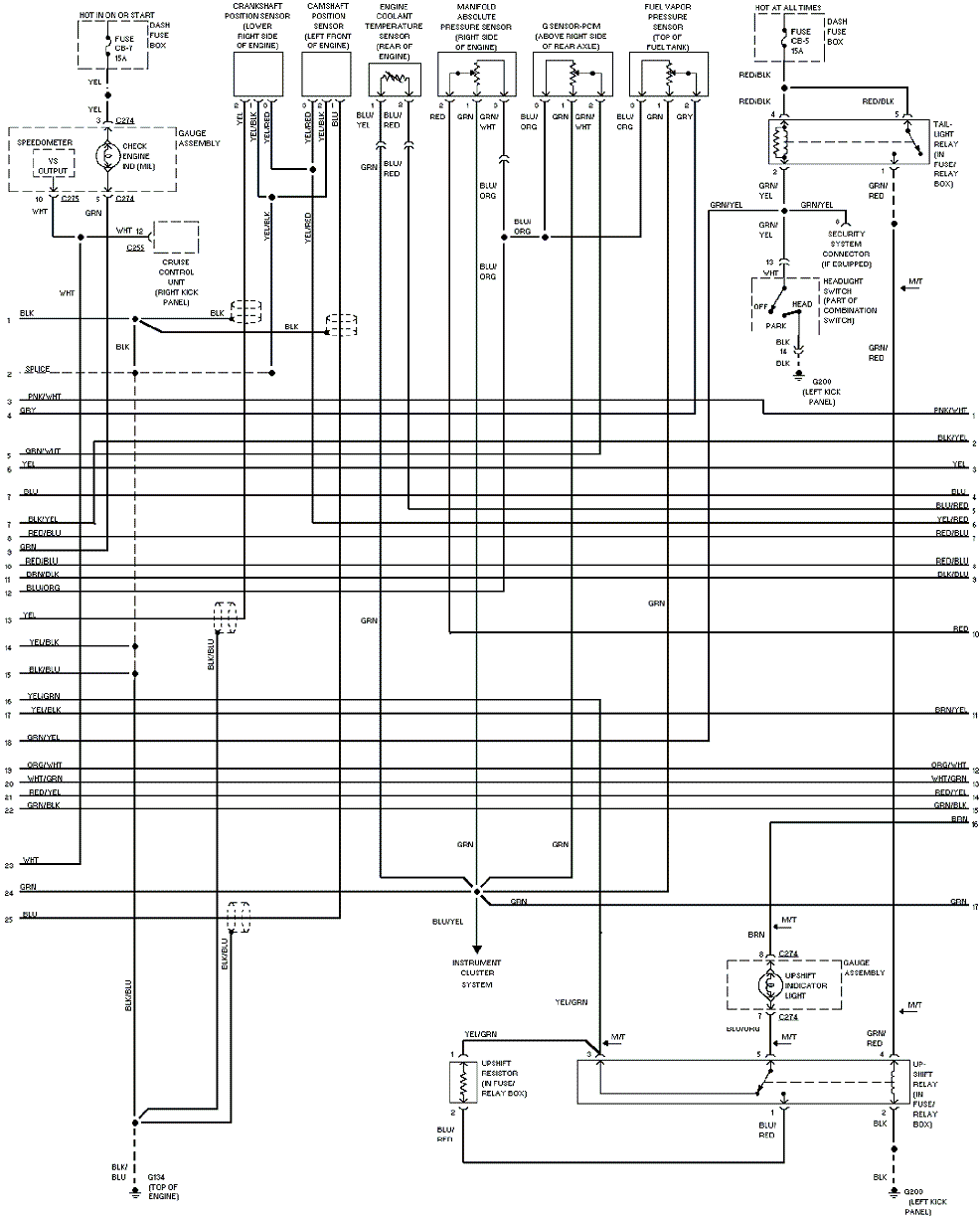

Электронный блок управления двигателем лист 2 (3,2л).

Электронный блок управления двигателем лист 3 (3,2л).

Электронный блок управления двигателем лист 4 (3,2л).

Свет заднего хода.

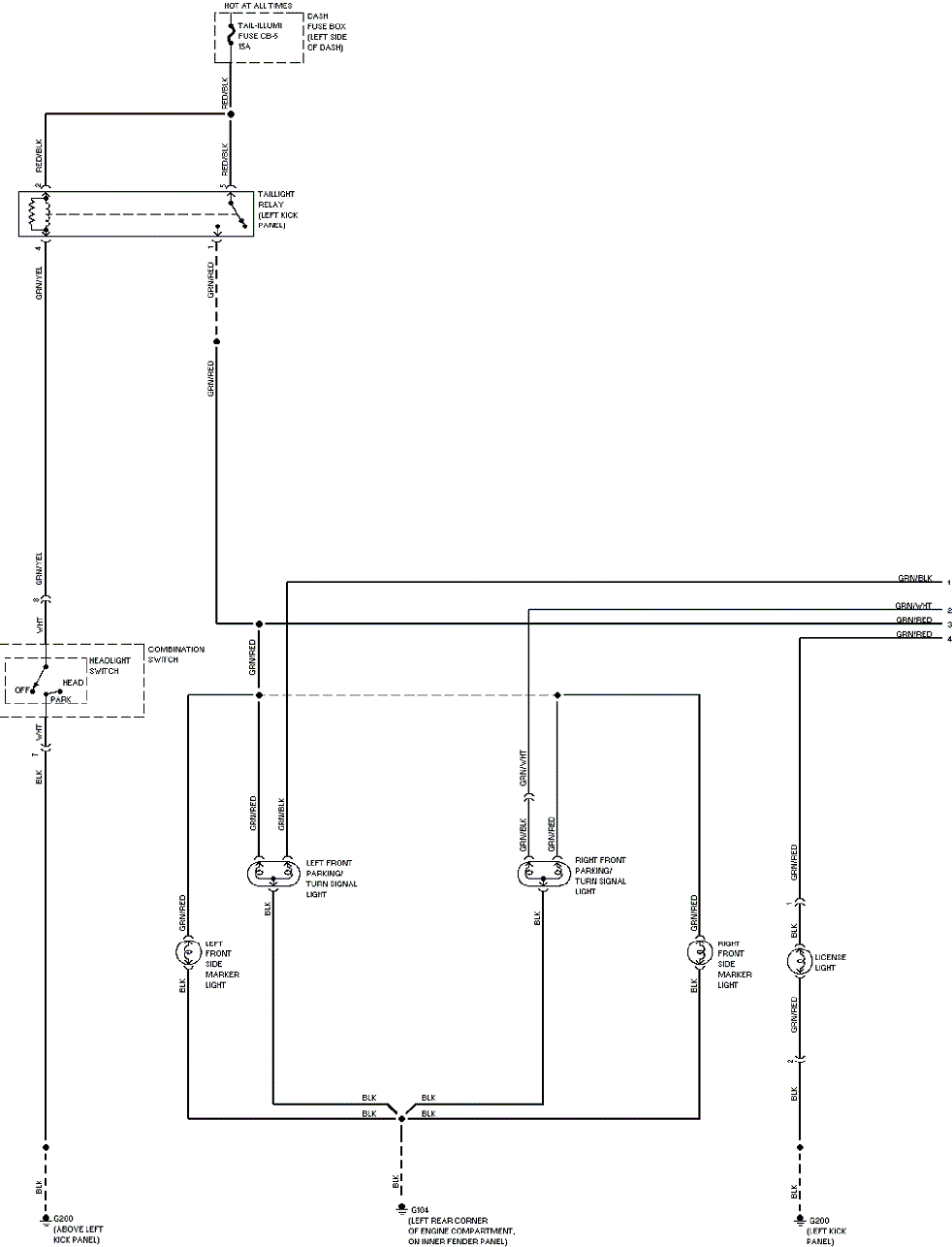

Наружное сигнальное освещение лист 1.

Наружное сигнальное освещение лист 2.

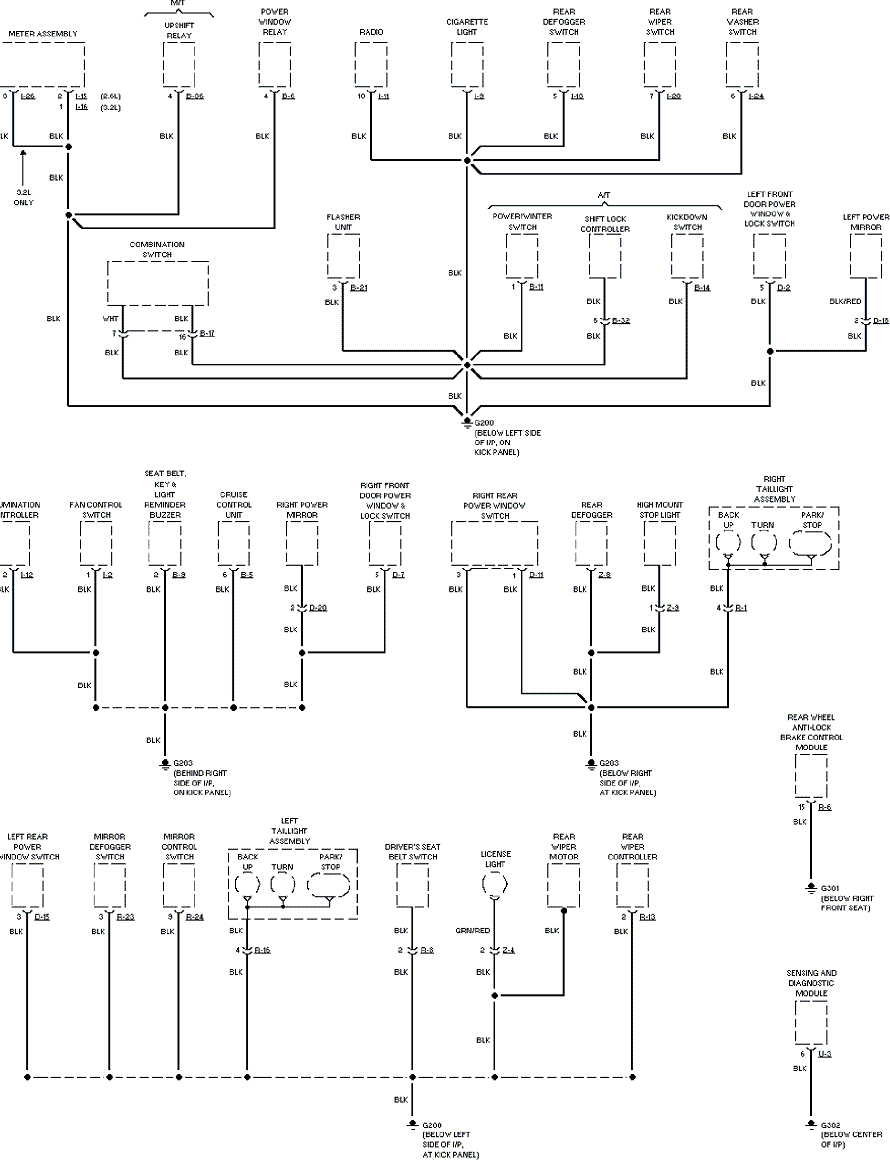

Заземление лист 1.

Заземление лист 2.

Заземление лист 3.

Головное освещение.

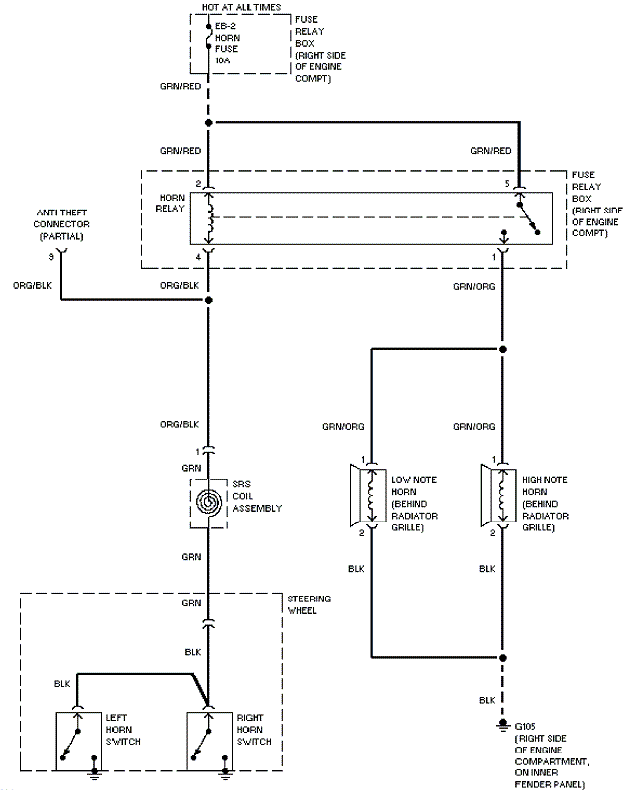

Звуковой сигнал.

Панель приборов лист 1.

Панель приборов лист 2.

Панель приборов лист 3.

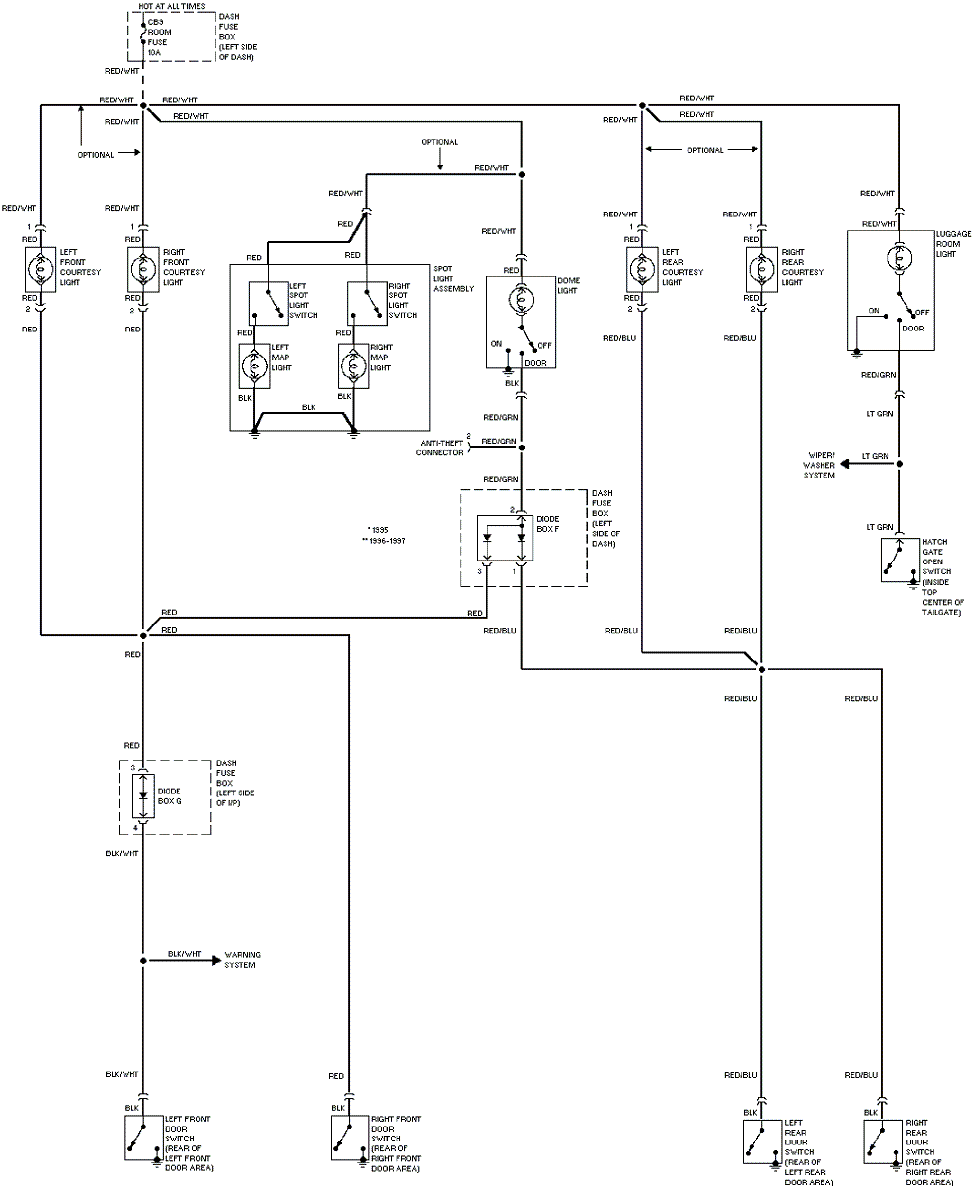

Освещение салона.

Распределение электроснабжения лист 1.

Распределение электроснабжения лист 2.

Распределение электроснабжения лист 3.

Схема блокировки дверей.

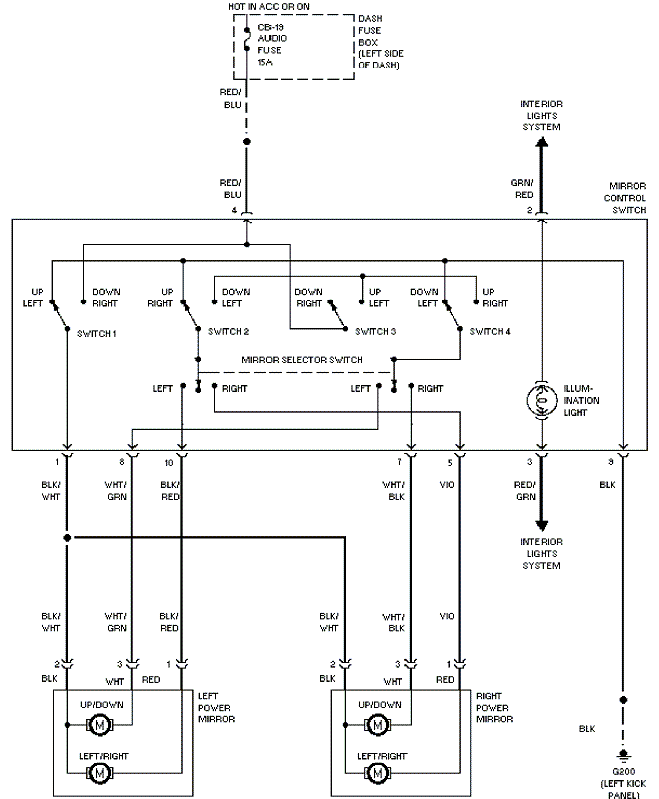

Схема привода зеркал.

Стеклоподъёмники.

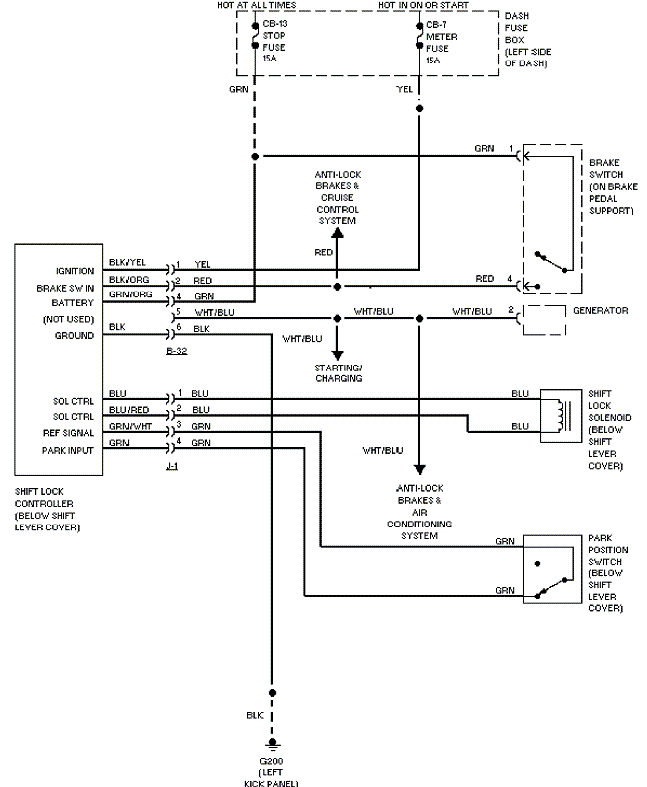

Схема внутренней блокировки.

Схема заряда.

Схема запуска (A/T).

Схема запуска (M/T).

Схема дополнительной системы безопасности.

Схема полного привода.

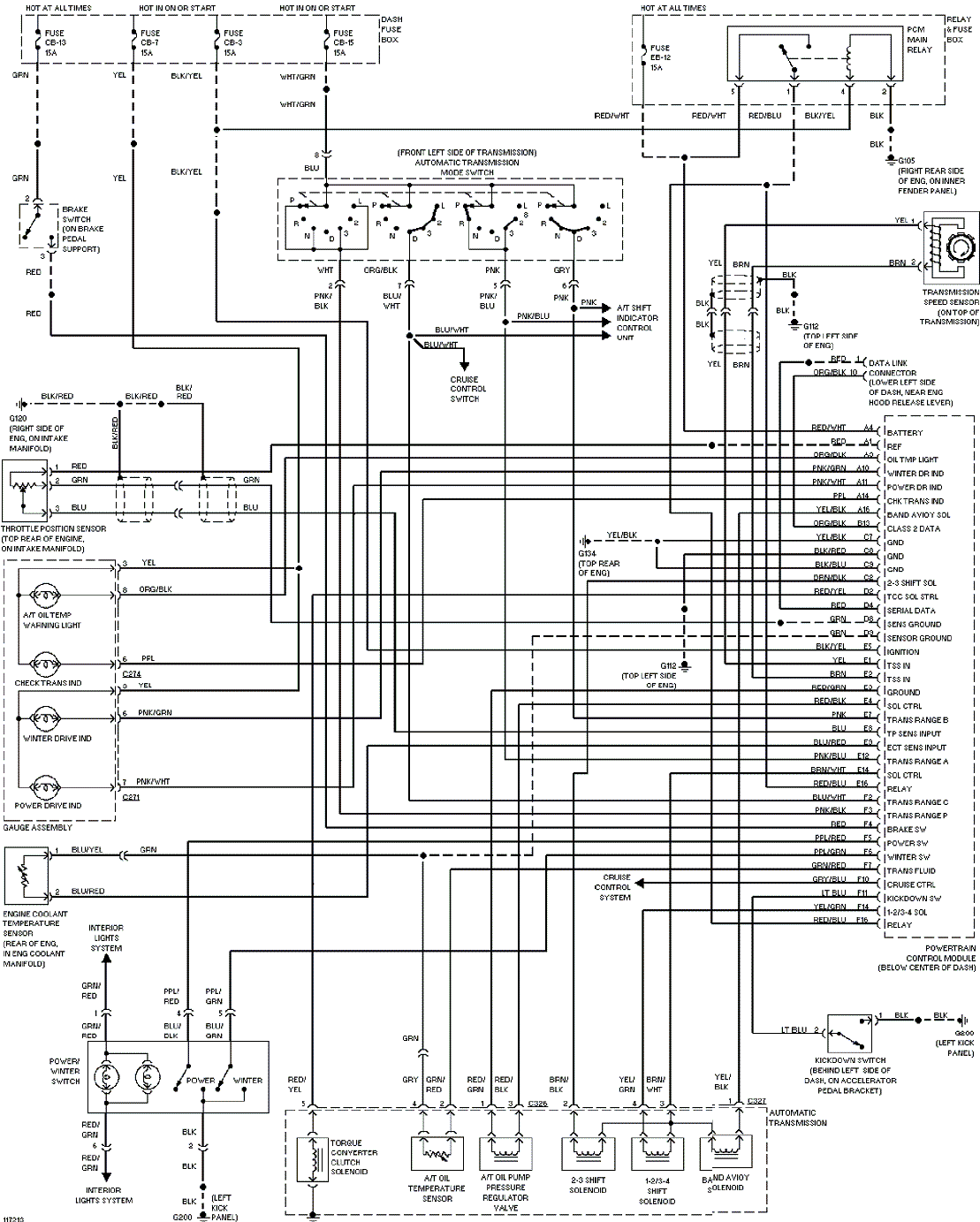

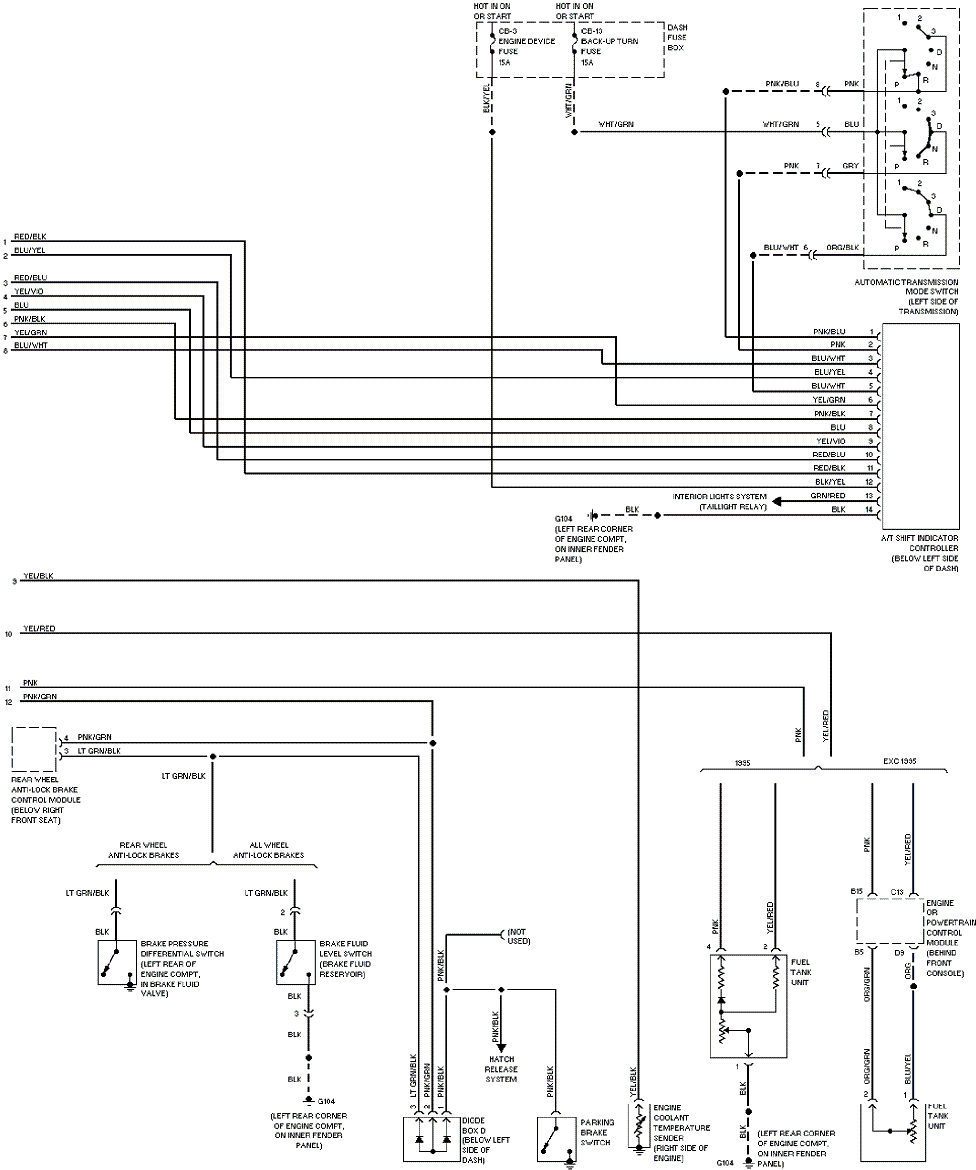

Автоматическая коробка передач.
