Схема электрооборудования автомобилей Хендай Гетц

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема соединений генератора и системы зажигания
2. Системы пуска двигателя с MT и AT
3. Системы зажигания и подачи топлива
4. Система впрыска топлива. Лист 1
5. Система впрыска топлива. Лист 2
6. Электрооборудование автоматической коробки передач
7. Схемы соединений ламп света заднего хода и сигнала торможения
8. Комбинация приборов. Лист 1
9. Комбинация приборов. Лист 2
10. Схема соединений подушек безопасности
11. Система управления двигателем
12. Предохранители монтажного блока расположенные в подкапотном пространстве
13. Реле монтажного блока, расположенные в подкапотном пространстве
14. Монтажный блок реле и предохранителей под капотом
15. Предохранители монтажного блока в салоне
16. Реле монтажного блока в салоне
17. Виды на монтажный блок в салоне автомобиля

Схема соединений генератора и системы зажигания

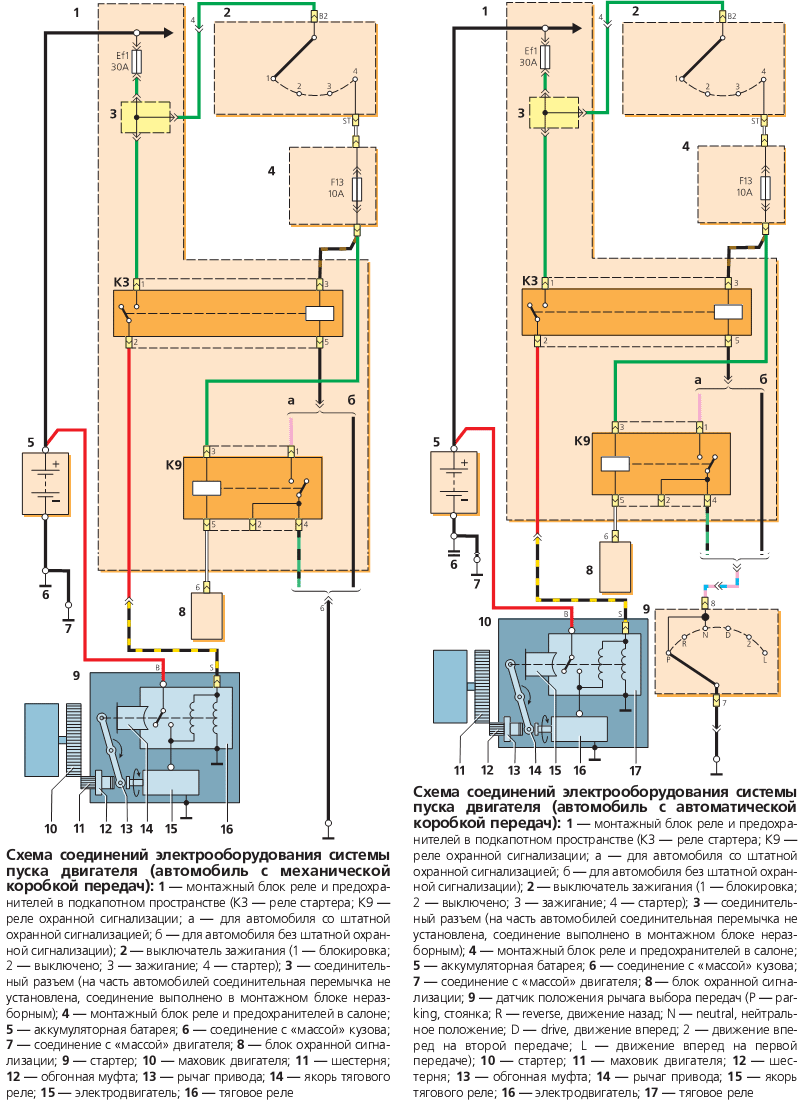

Системы пуска двигателя с MT и AT

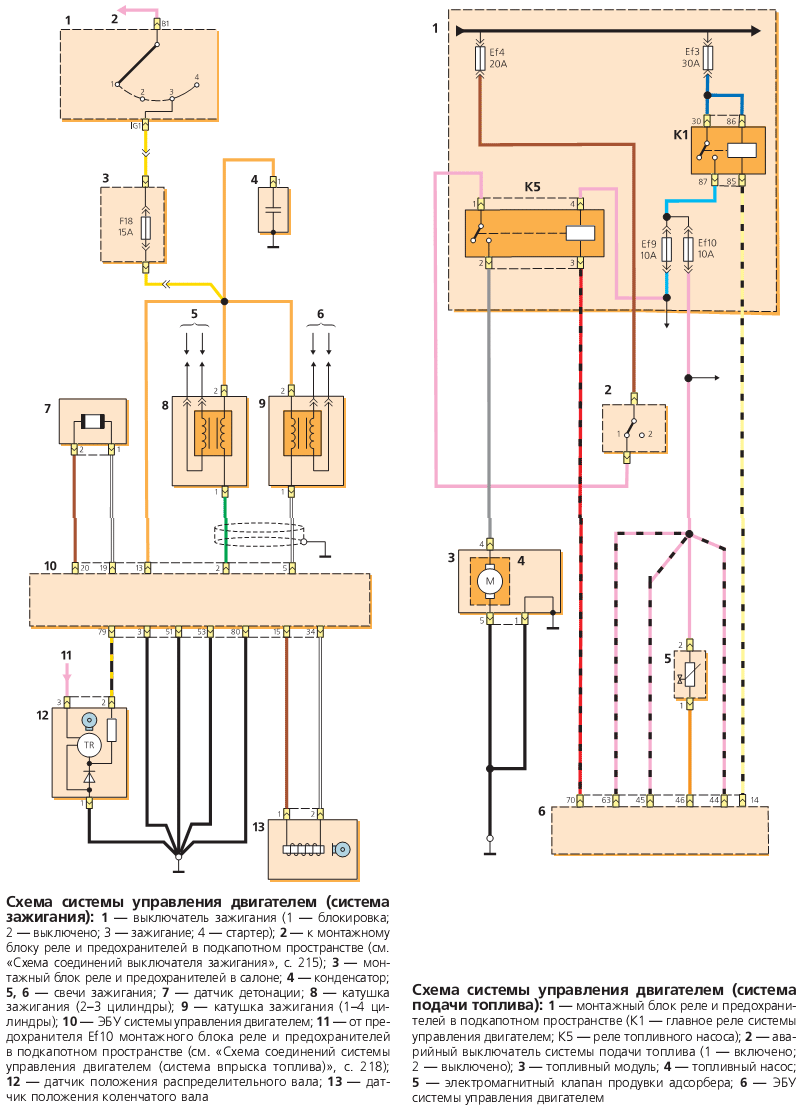

Системы зажигания и подачи топлива

Система впрыска топлива. Лист 1

Система впрыска топлива. Лист 2

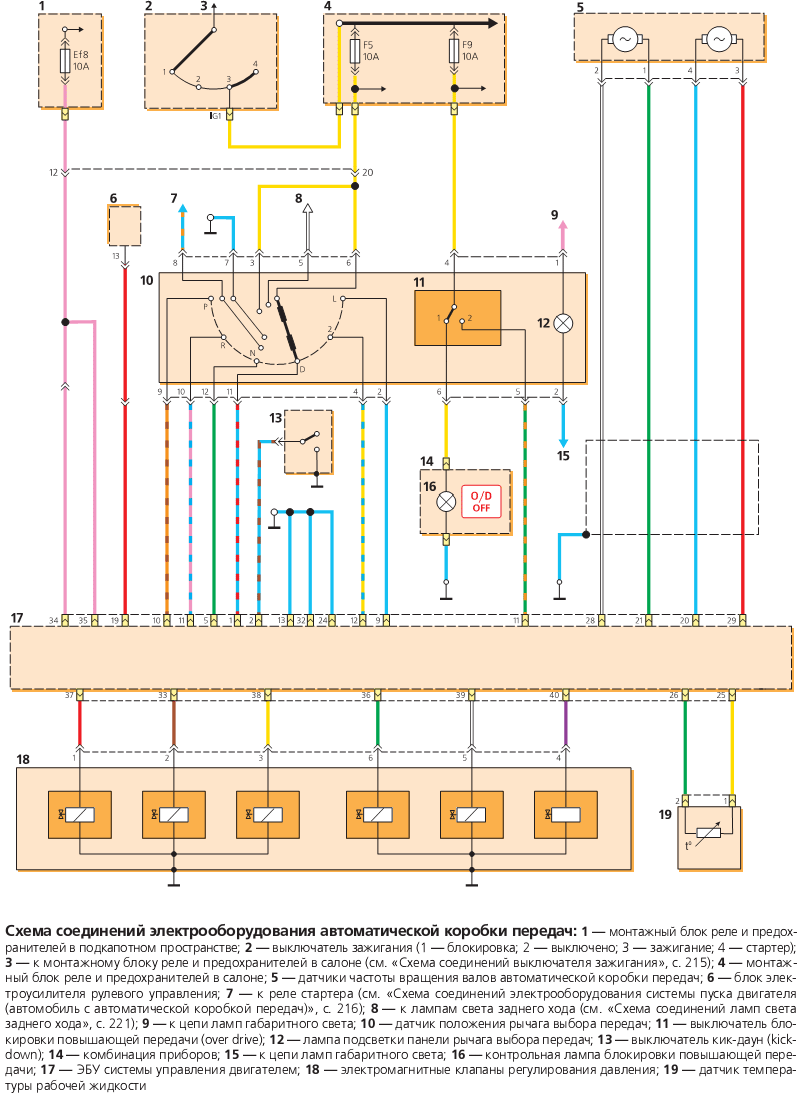

Электрооборудование автоматической коробки передач

Схемы соединений ламп света заднего хода и сигнала торможения

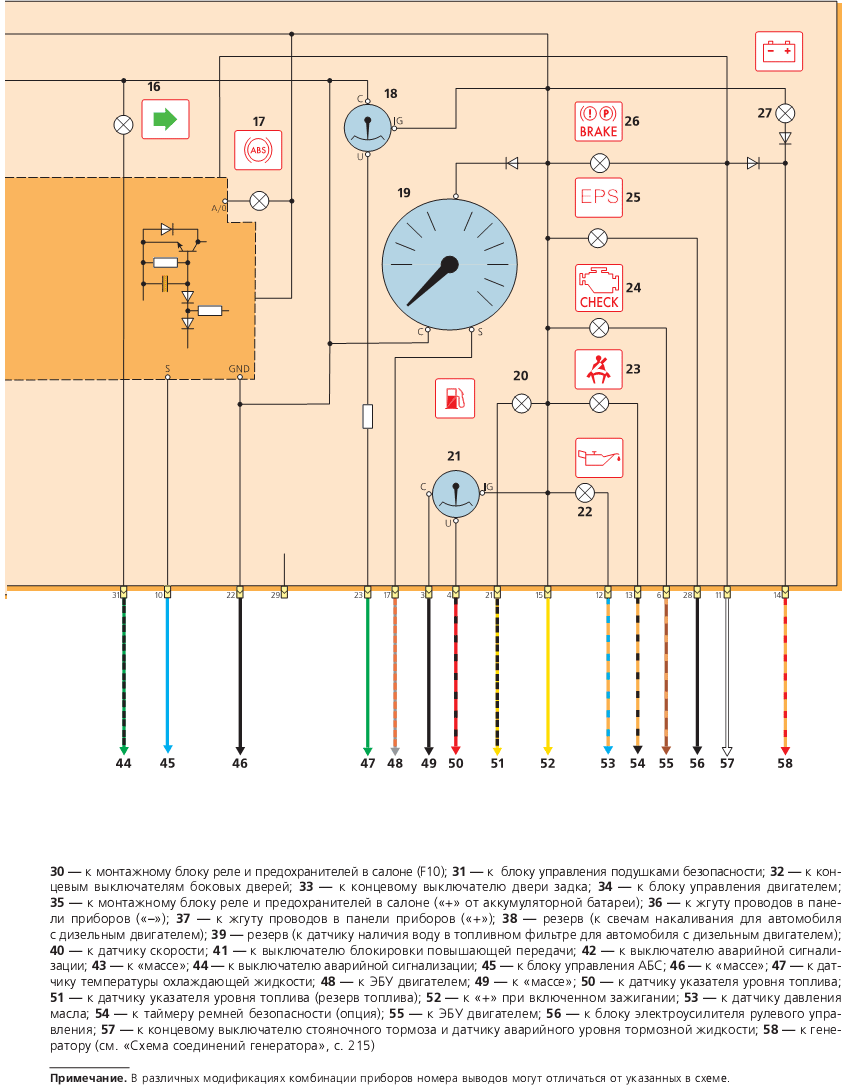

Комбинация приборов. Лист 1

Комбинация приборов. Лист 2

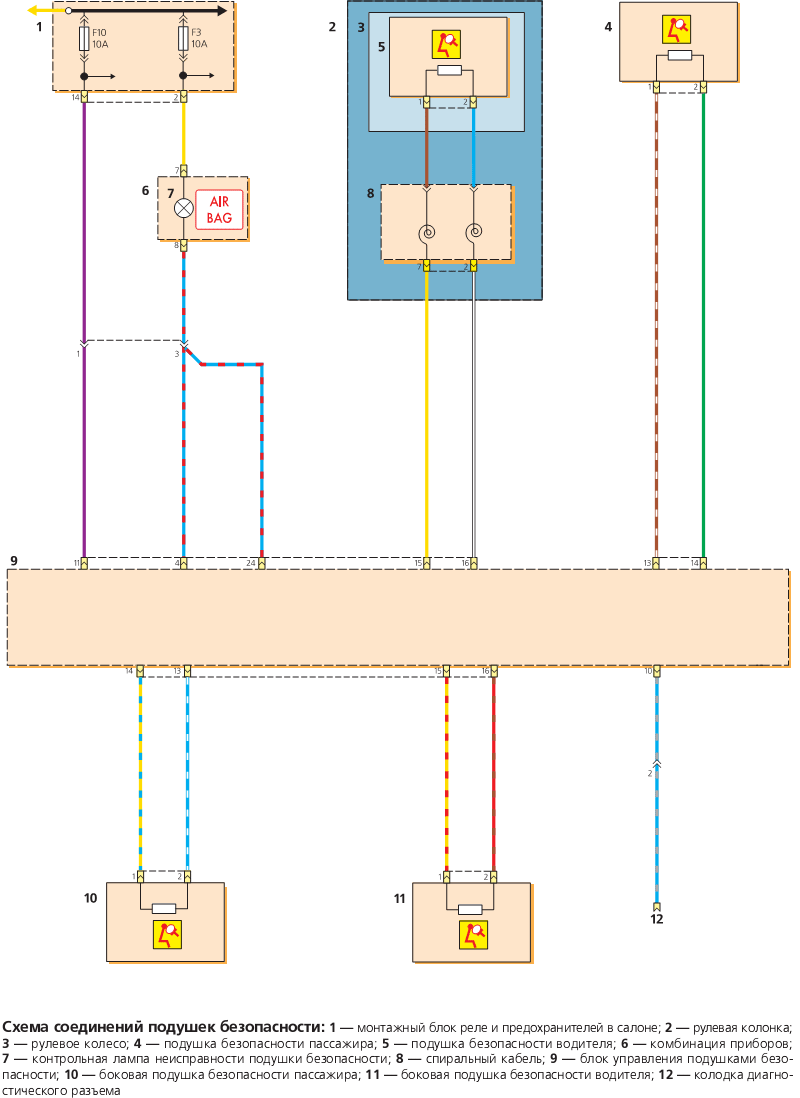

Схема соединений подушек безопасности

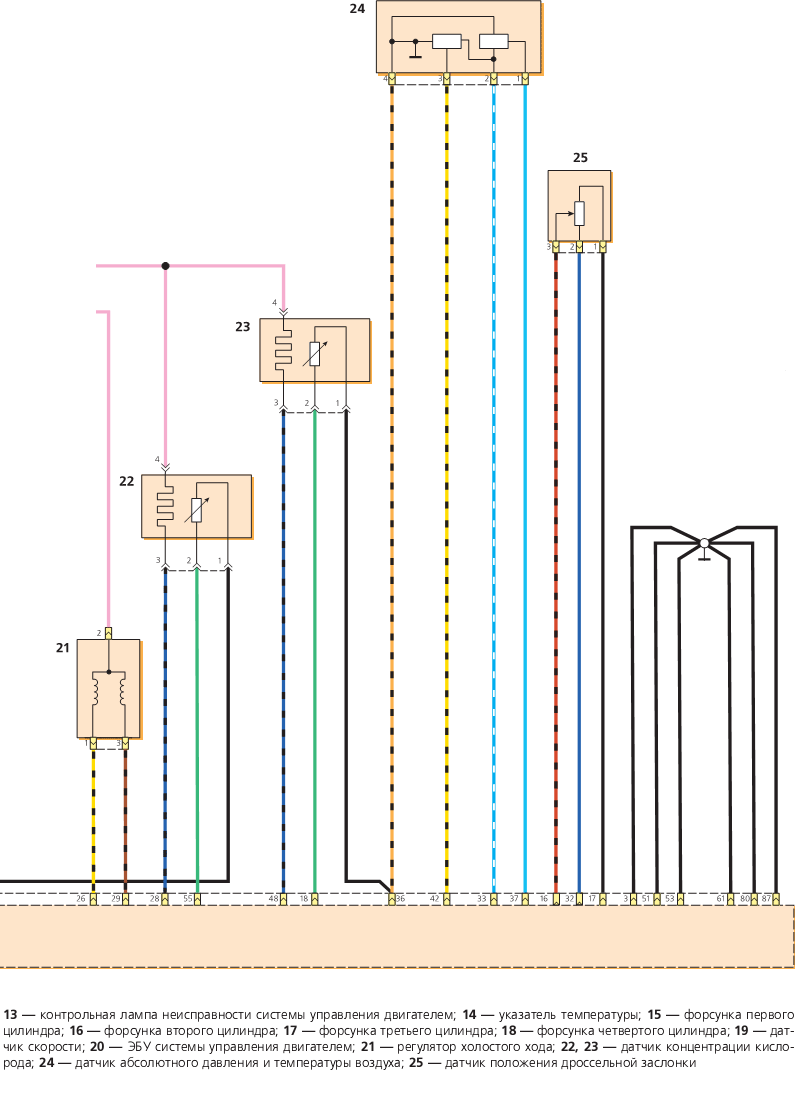

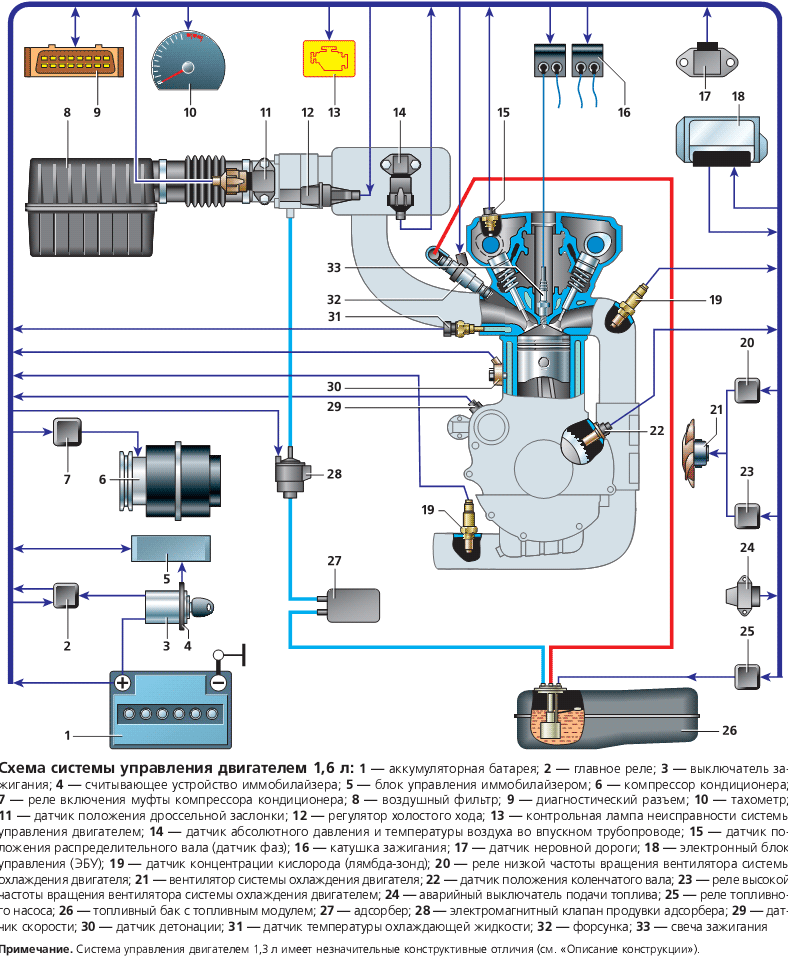

Система управления двигателем

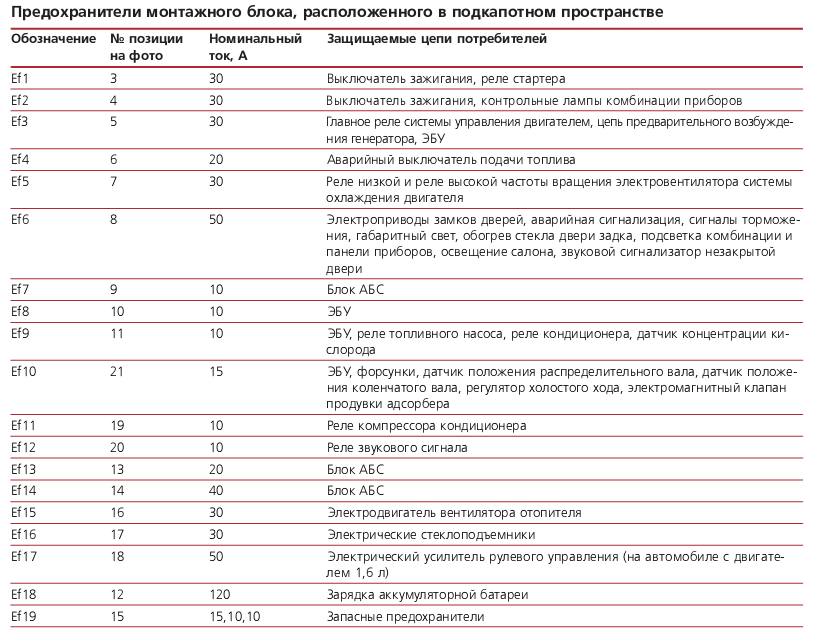

Предохранители монтажного блока расположенные в подкапотном пространстве

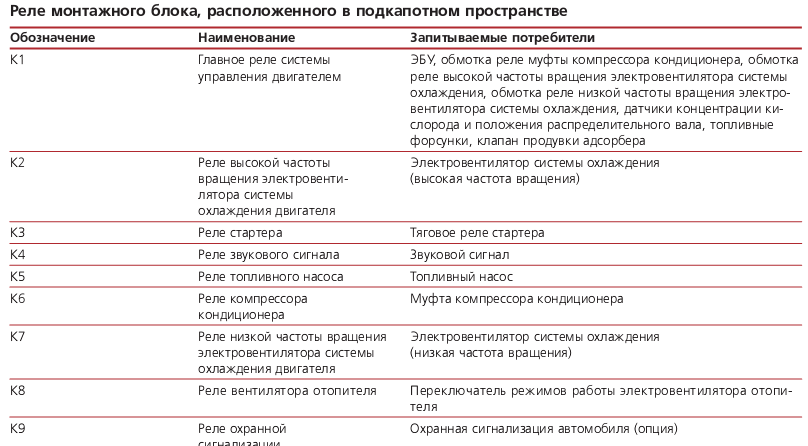

Реле монтажного блока, расположенные в подкапотном пространстве

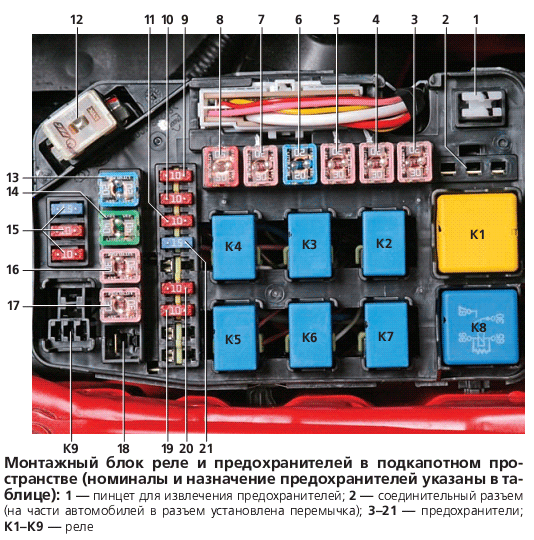

Монтажный блок реле и предохранителей под капотом

Предохранители монтажного блока в салоне

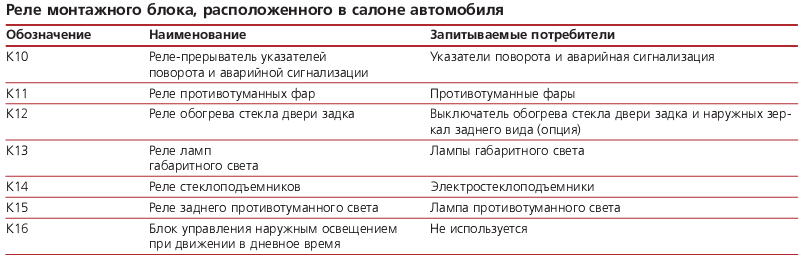

Реле монтажного блока в салоне

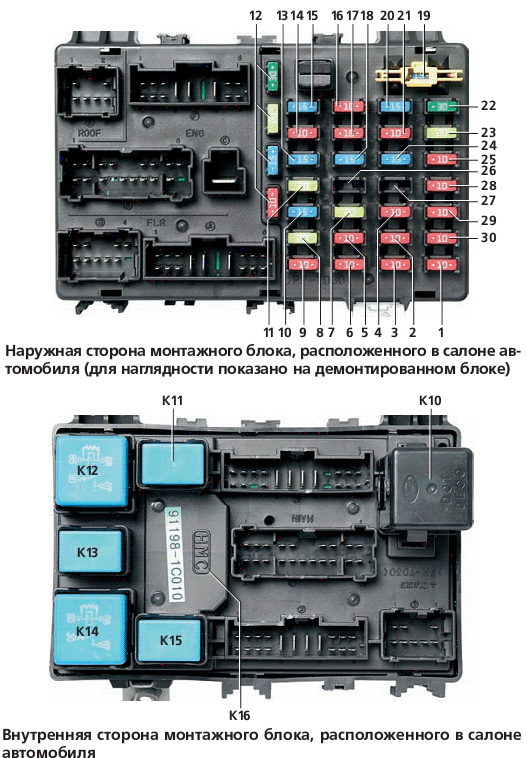

Виды на монтажный блок в салоне автомобиля
