Схемы электрооборудования автомобилей SsangYong Actyon
Внимание!
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Электронный блок управления двигателем
- Блокировка автоматической коробки передач
- Схема управления люком
- Головное освещение и дневные ходовые огни
- Схема протувотуманного освещения
- Стоп сигналы и освещение заднего хода
- Датчики кислорода, положения распределительного вал, детонации.
- Электронный блок управления двигателем, катушки зажигания, инжекторы
- Система охлаждения
- Система прогрева двигателя
- Стоп-сигналы, переключатель куиз-контроля, бензонасос, иммобилайзер
- Датчики
- Диагностика
- Освещение салона
- Система запуска
- Автозатемнение зеркала заднего вида
- Система парковки
- ЭБУ, инжекторы (двигатель D20DT)
- Отопитель
- Схема расположения. Лист 1
- Схема расположения. Лист 2
- Распределительные коробки в моторном отсеке. Лист 1
- Распределительные коробки в моторном отсеке. Лист 2
- Таблица 1: разъемы, соединяемые жгуты, место расположения
- Таблица 2: разъемы, соединяемые жгуты, место расположения
- Вид разъемов и расположение контактов. Лист 1
- Вид разъемов и расположение контактов. Лист 2

Электронный блок управления двигателем

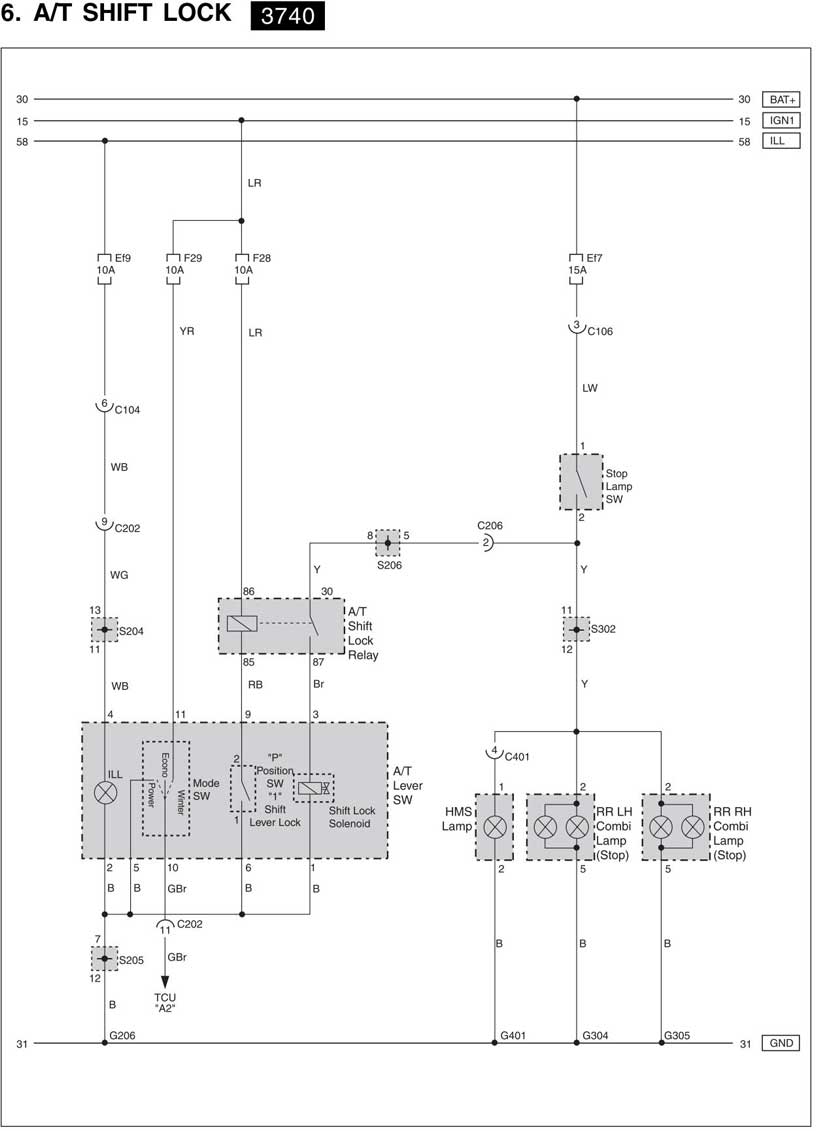

Блокировка автоматической коробки передач

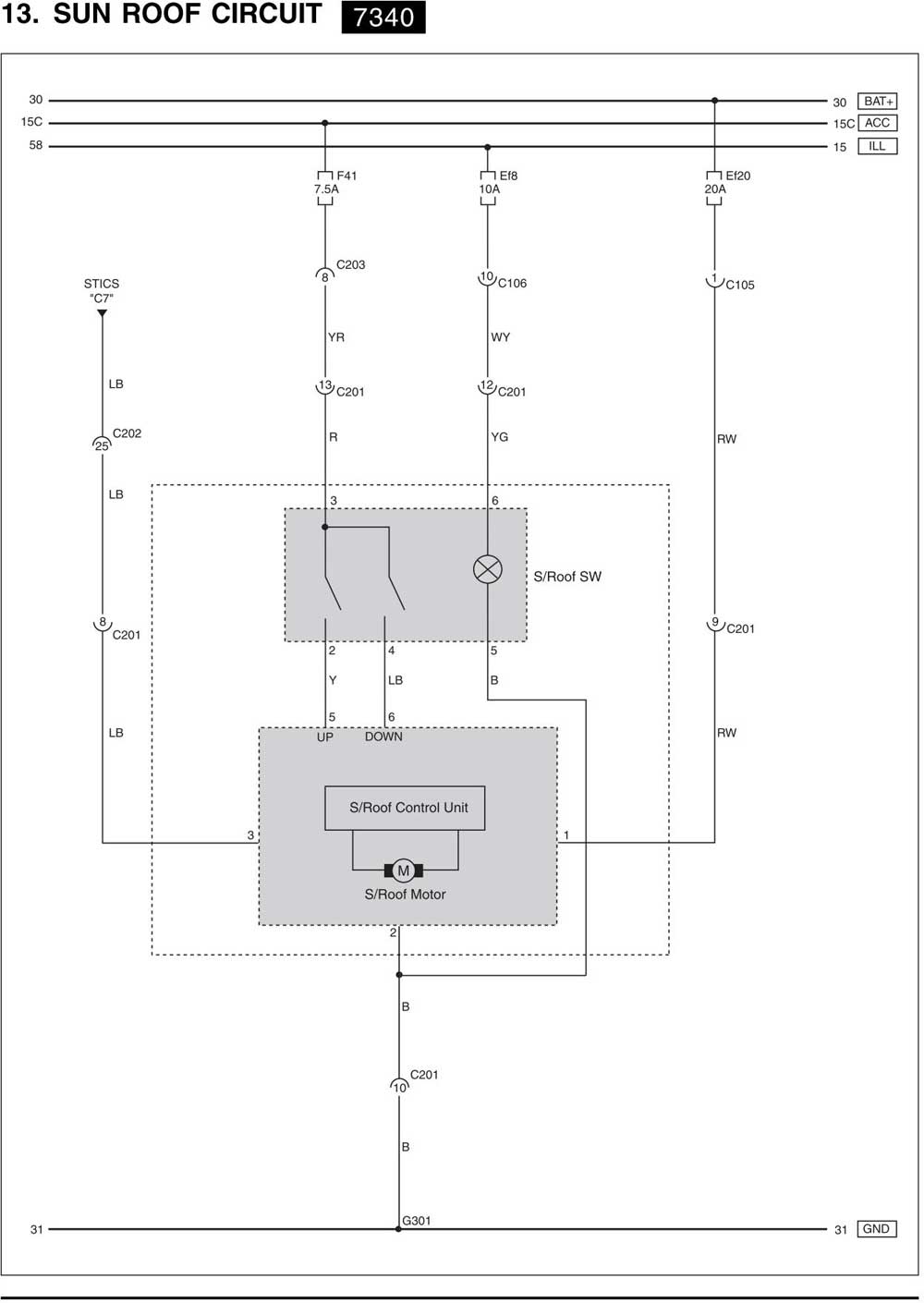

Схема управления люком

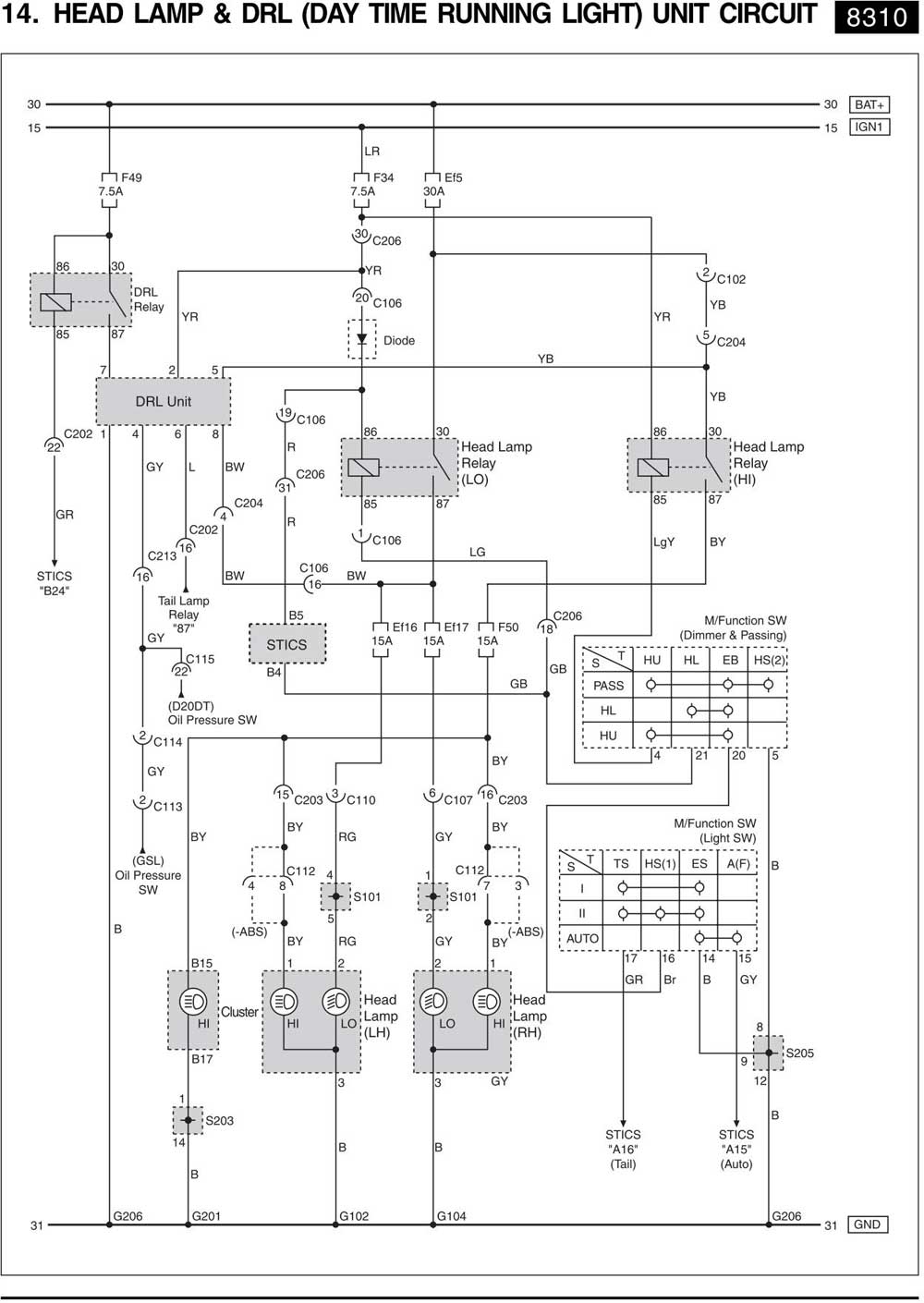

Головное освещение и дневные ходовые огни

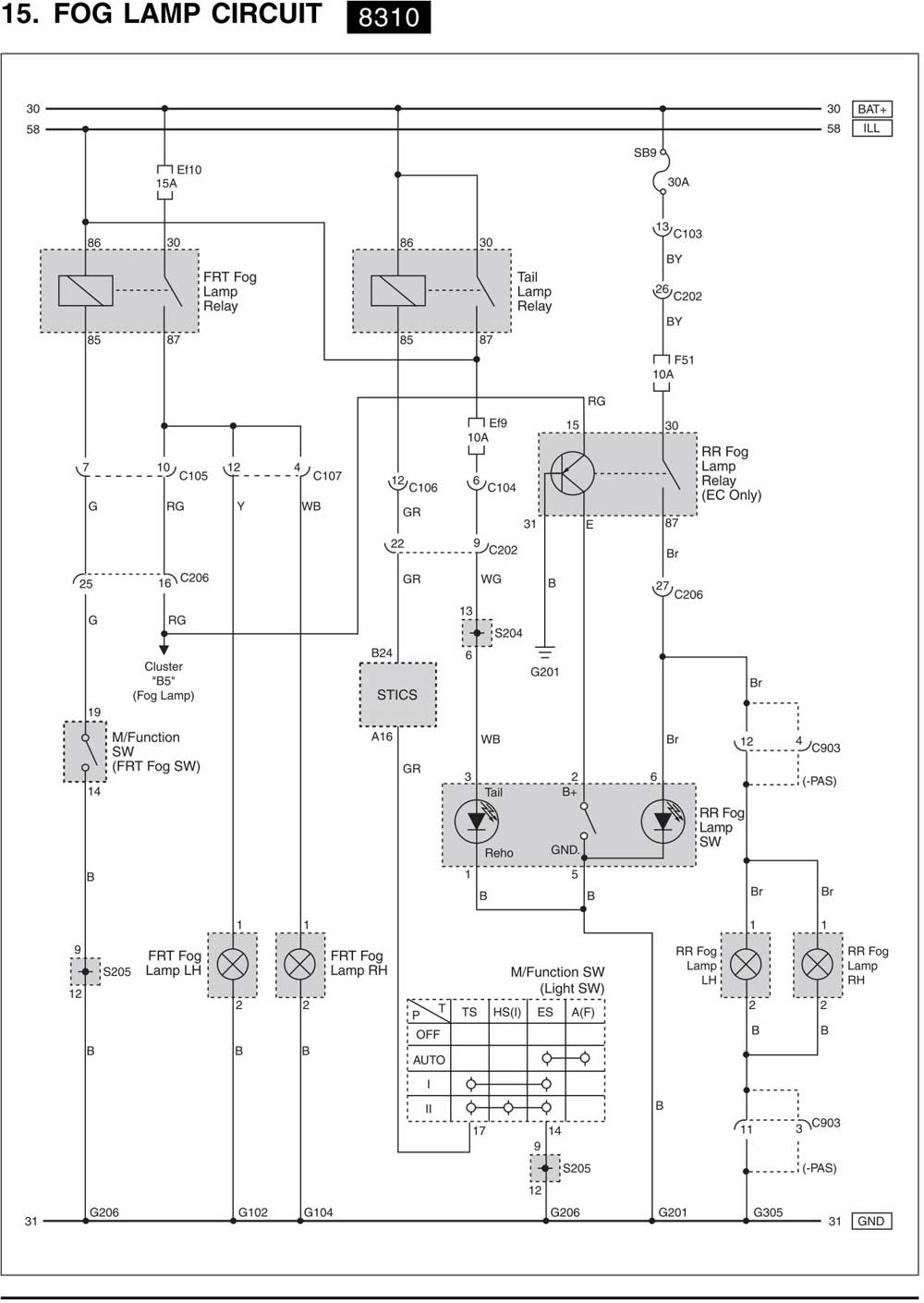

Схема протувотуманного освещения

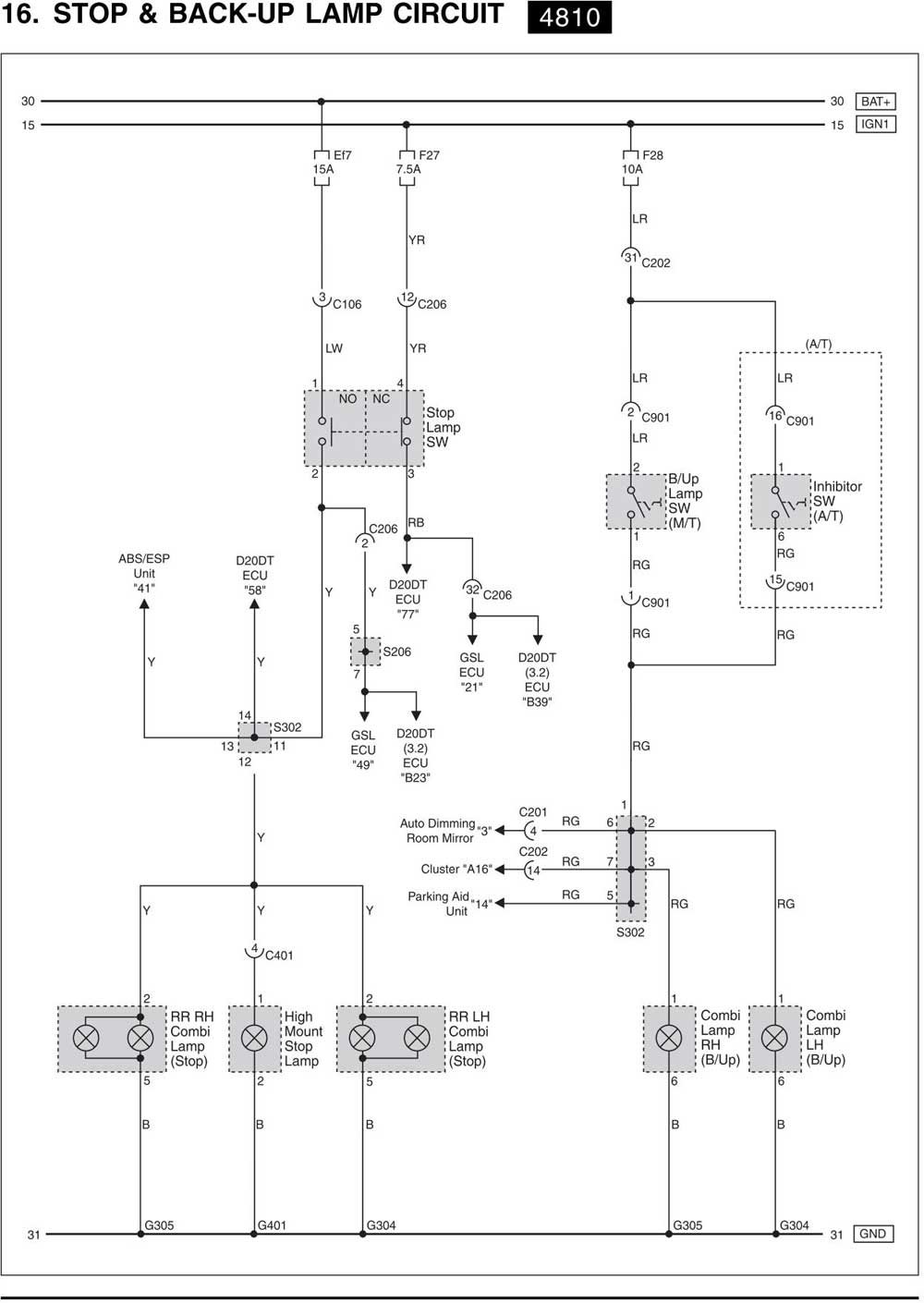

Стоп сигналы и освещение заднего хода

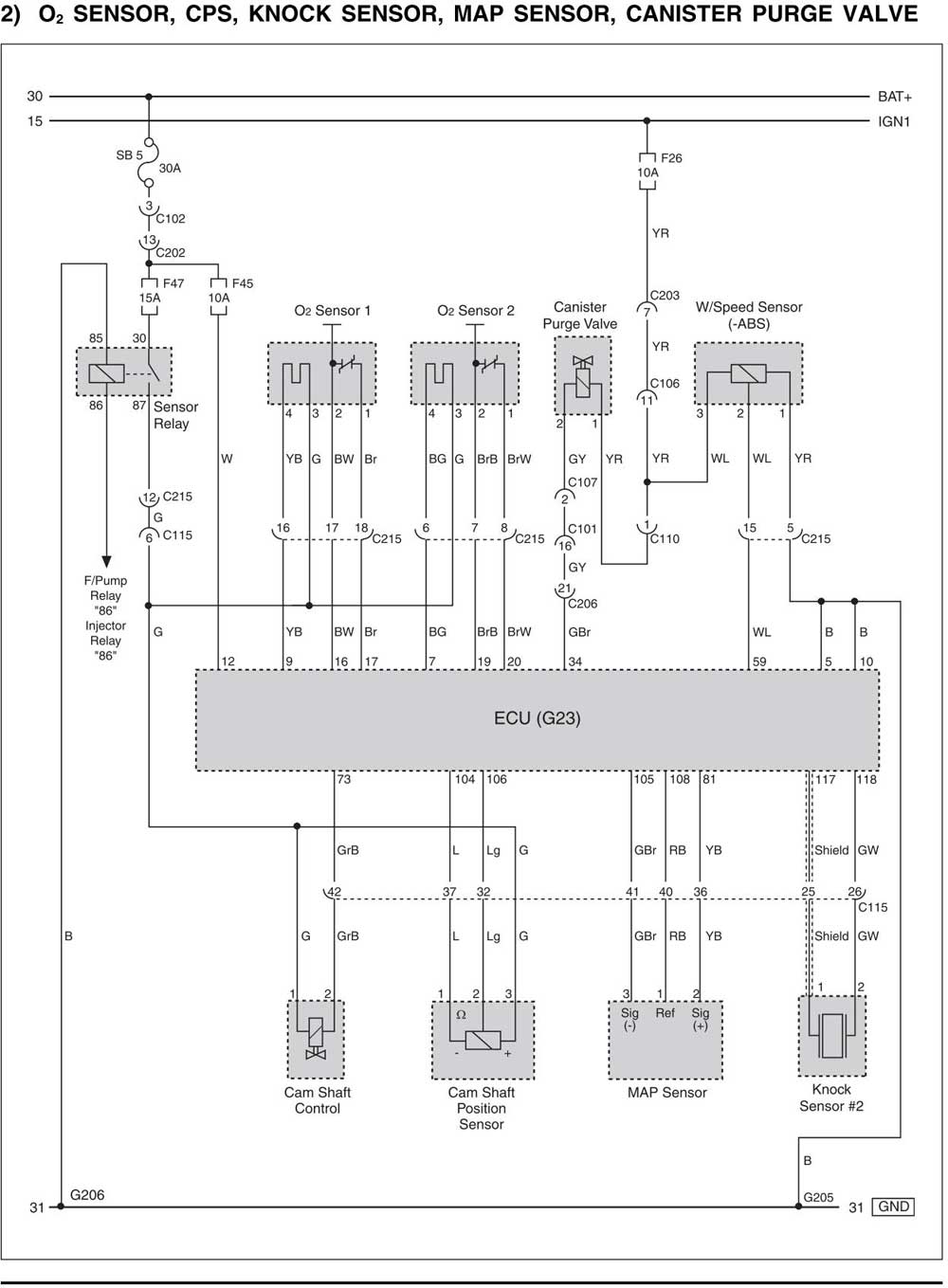

Датчики кислорода, положения распределительного вал, детонации.

Электронный блок управления двигателем, катушки зажигания, инжекторы

Система охлаждения

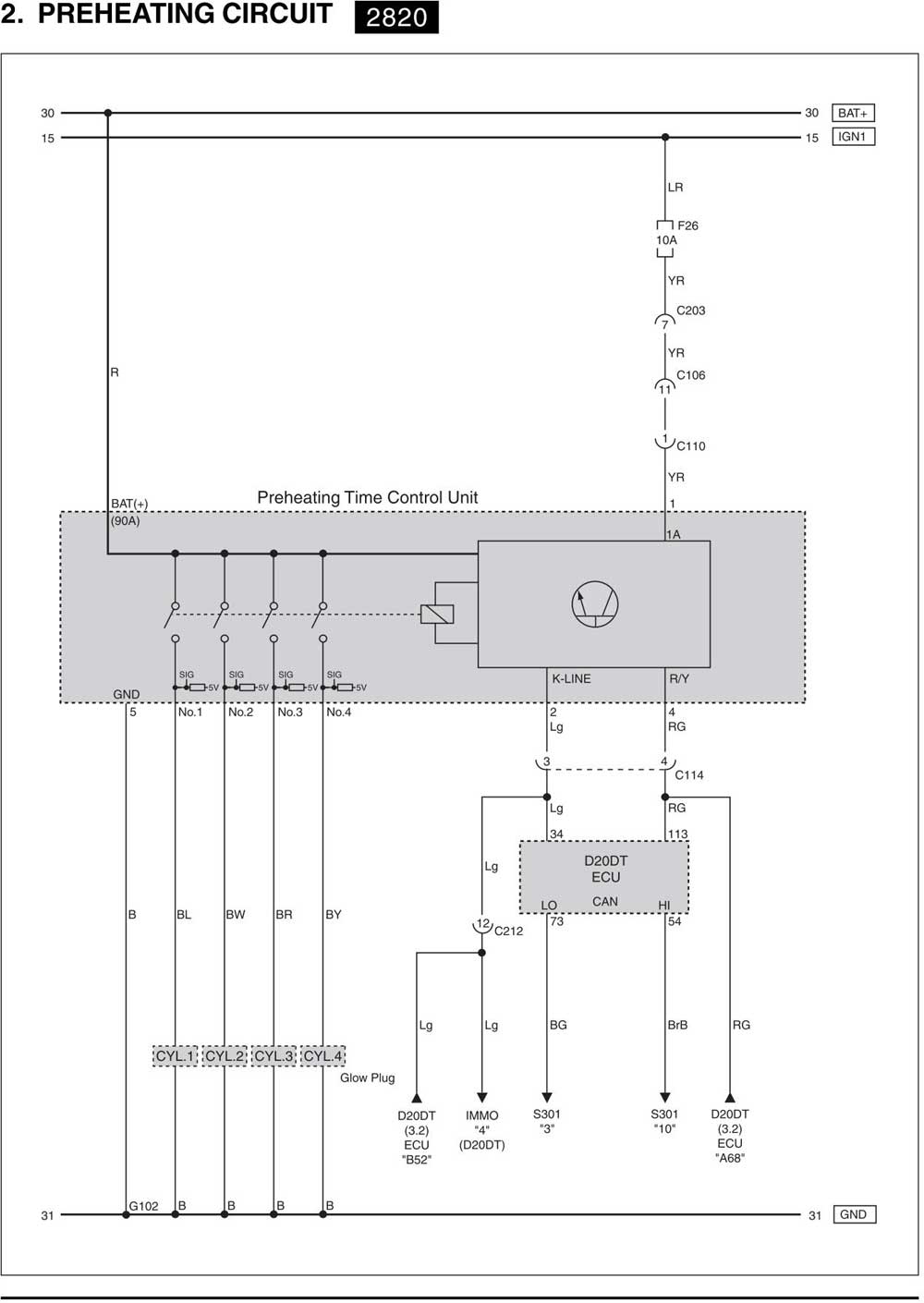

Система прогрева двигателя

Стоп-сигналы, переключатель куиз-контроля, бензонасос, иммобилайзер

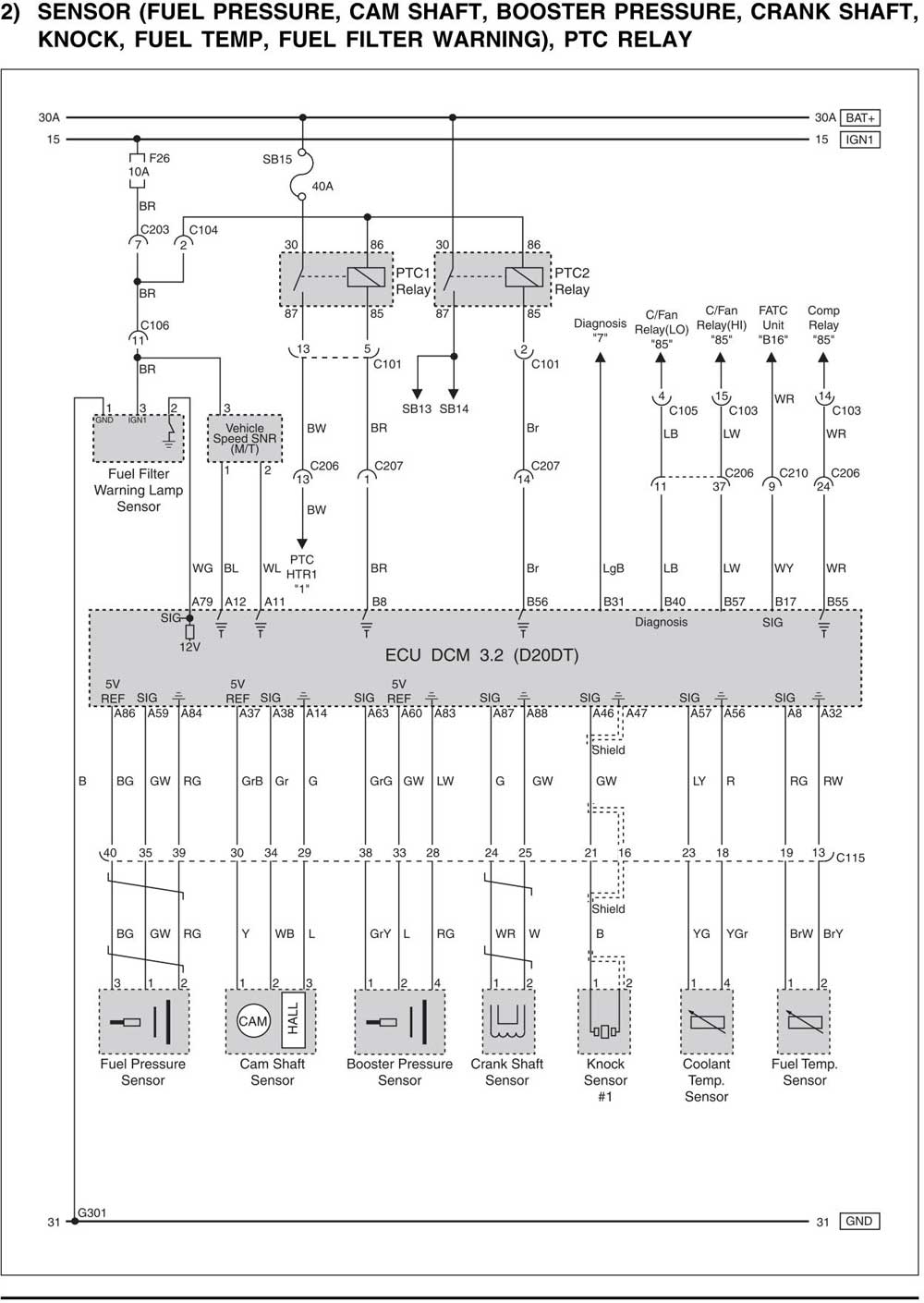

Датчики

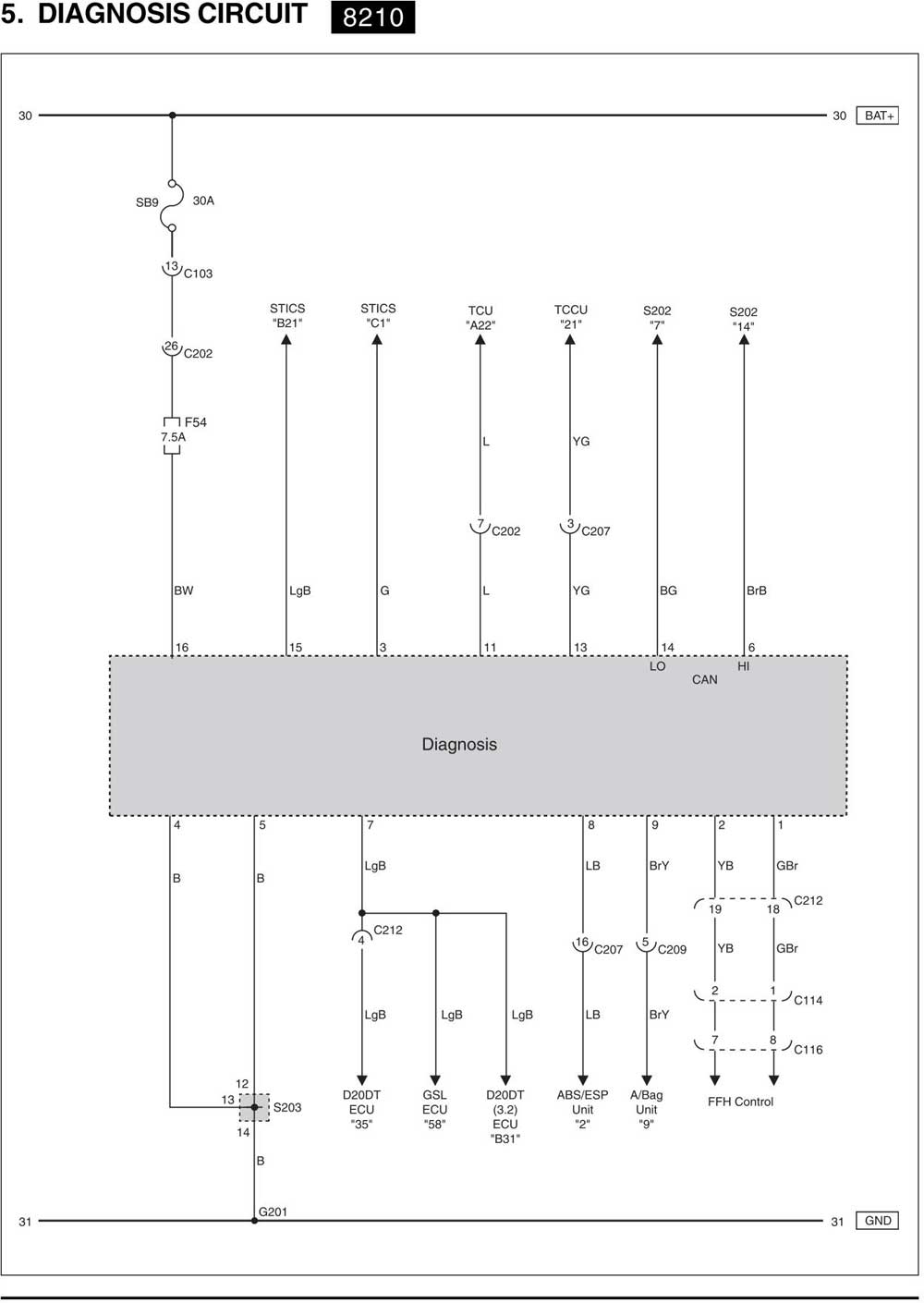

Диагностика

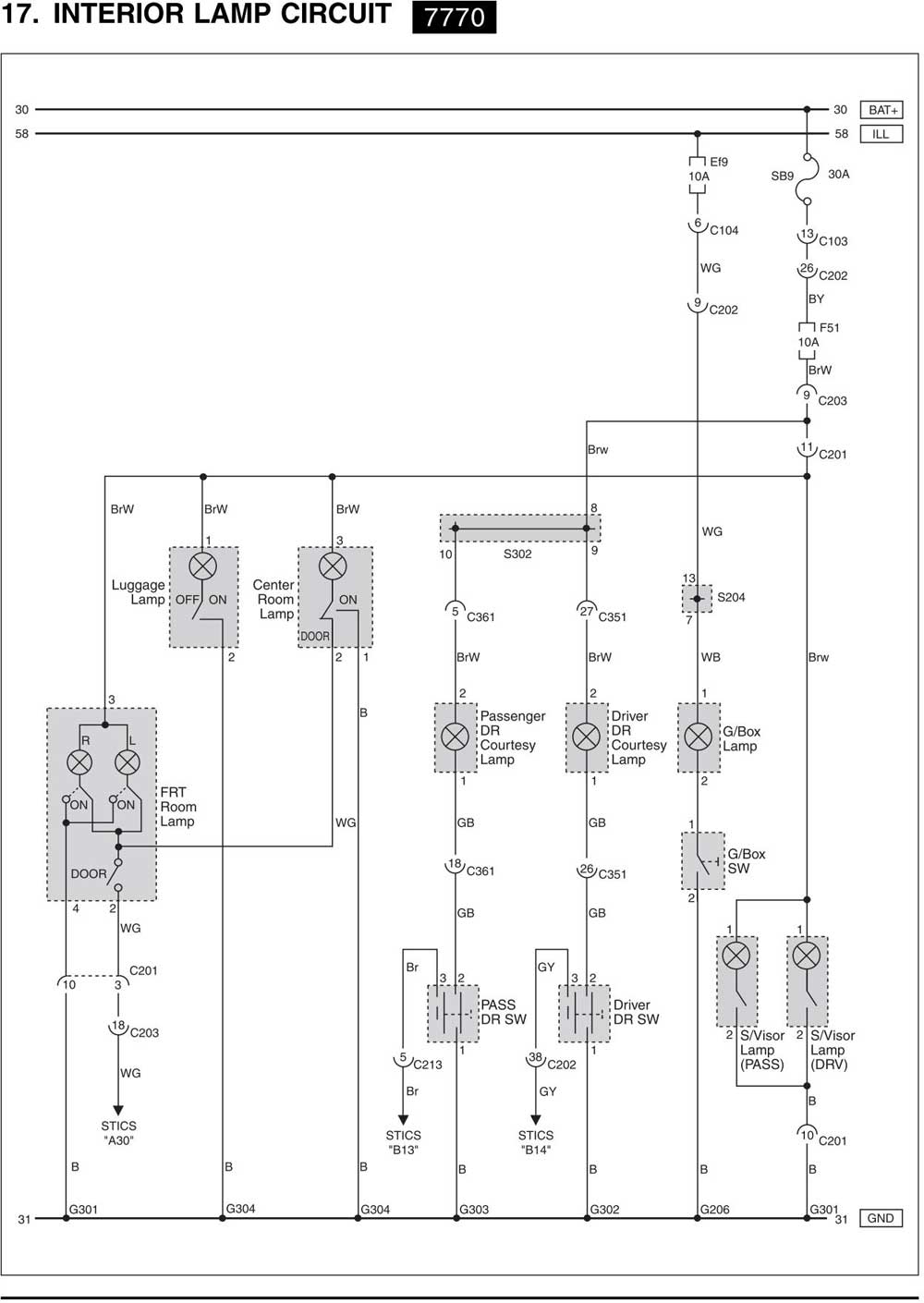

Освещение салона

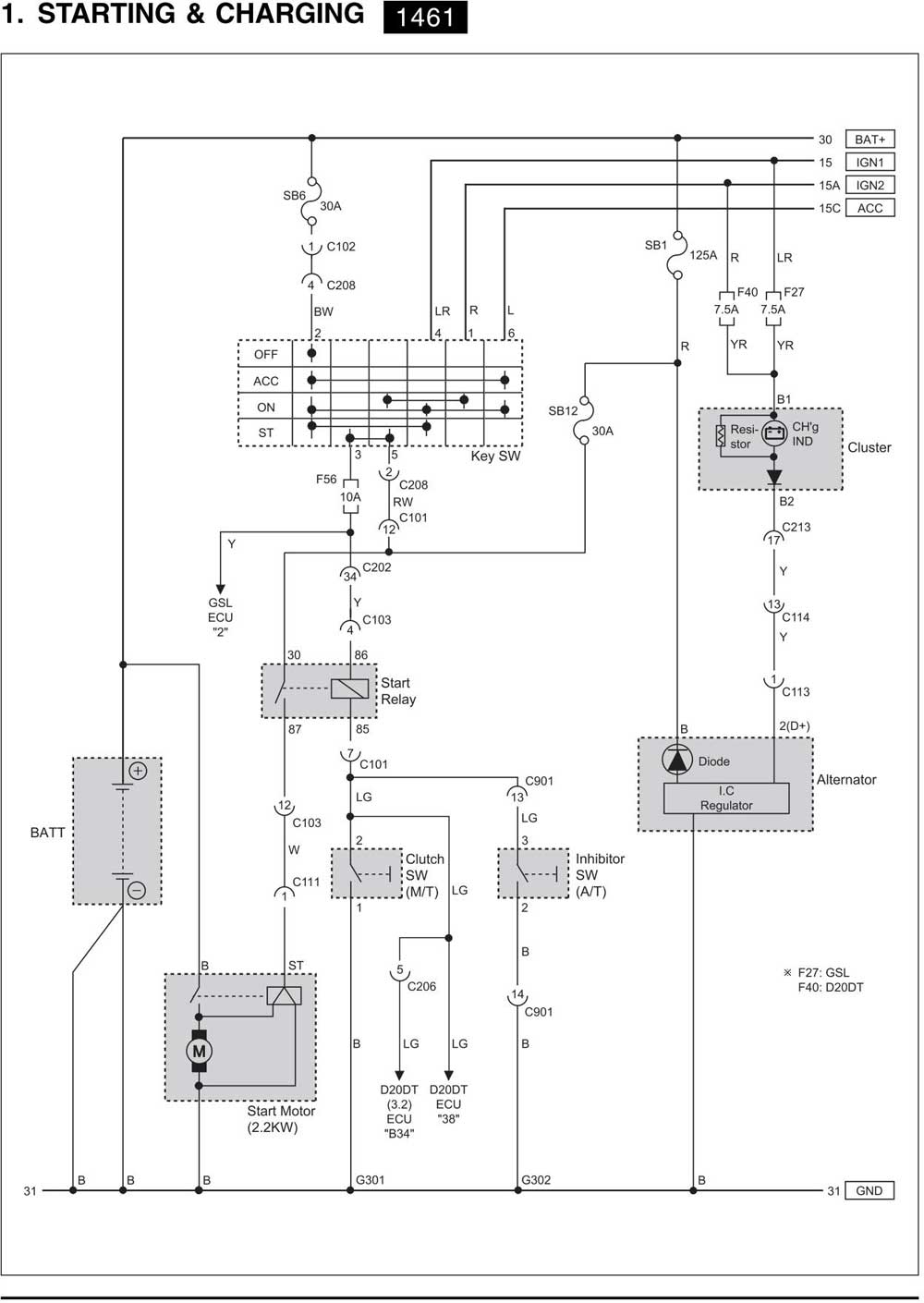

Система запуска

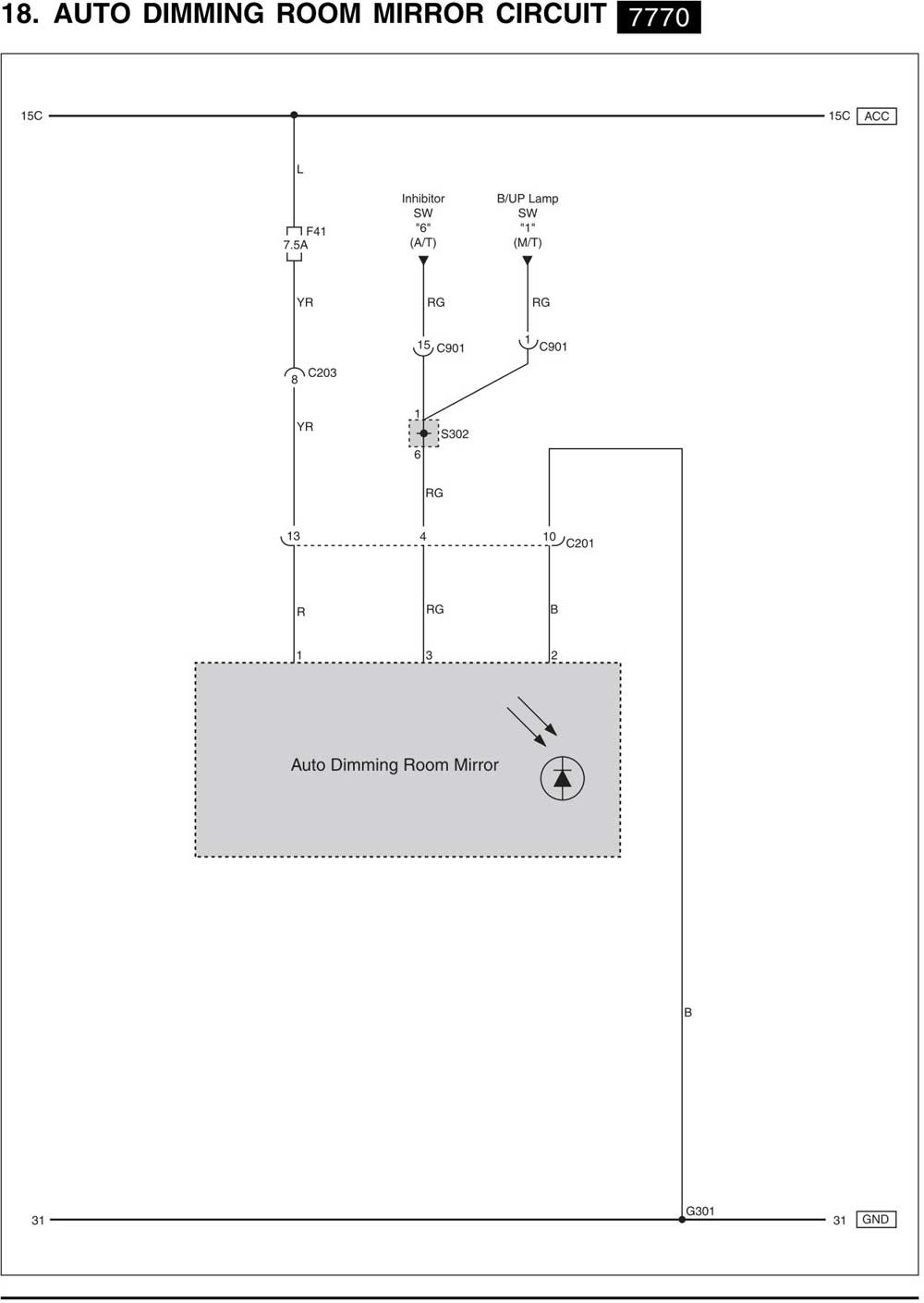

Автозатемнение зеркала заднего вида

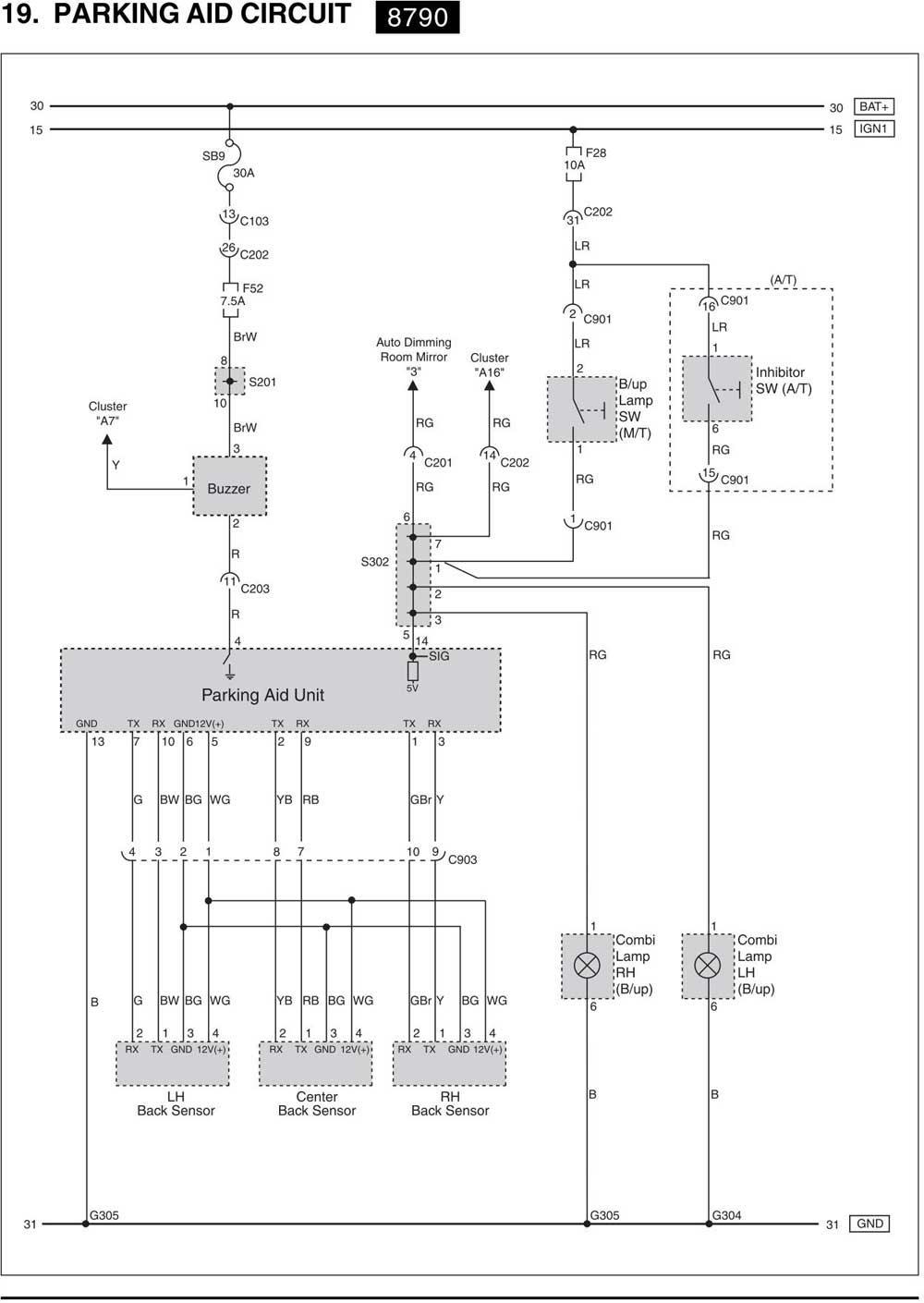

Система парковки

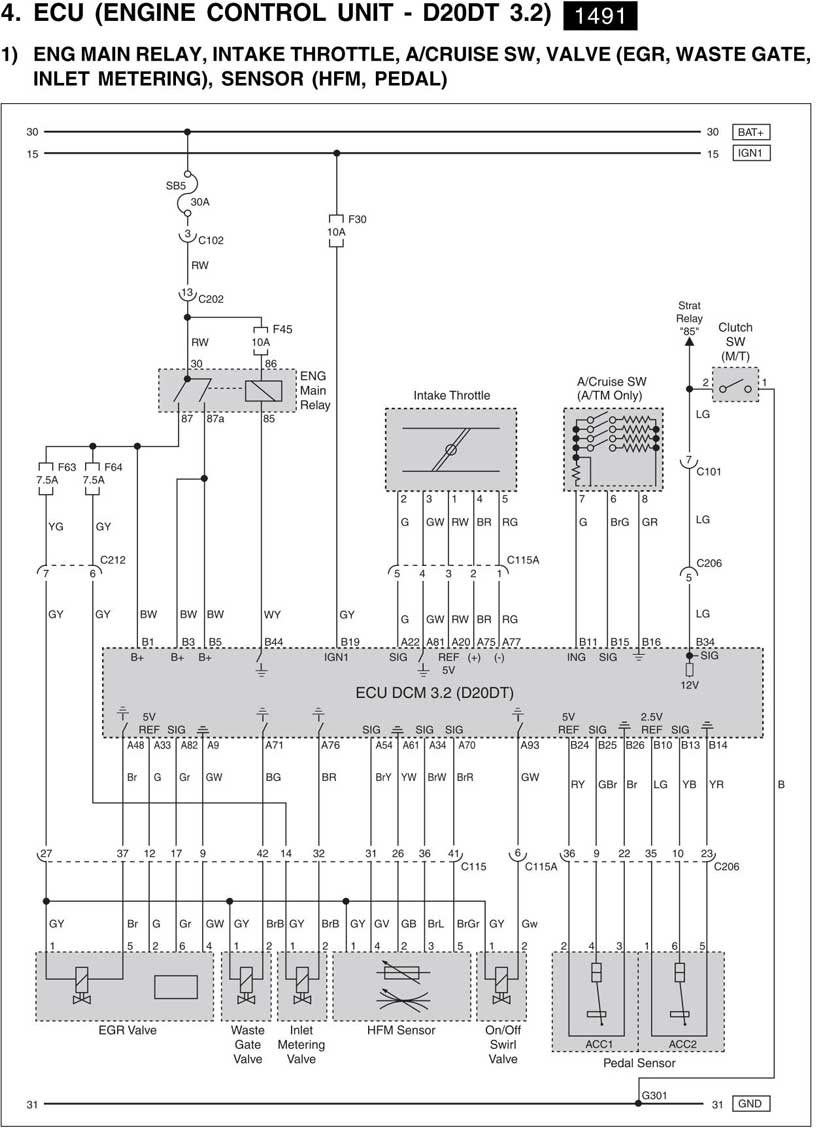

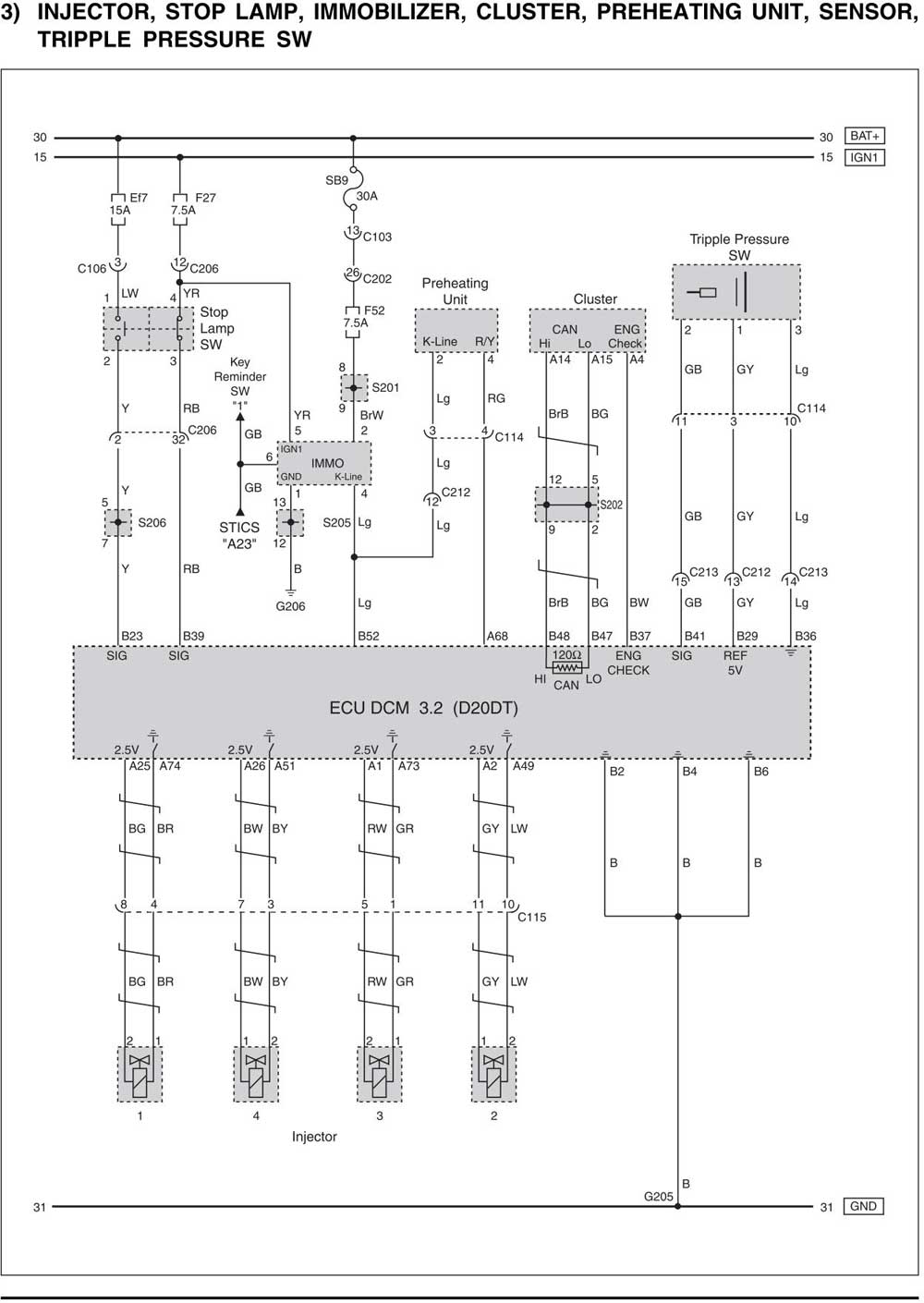

ЭБУ, инжекторы (двигатель D20DT)

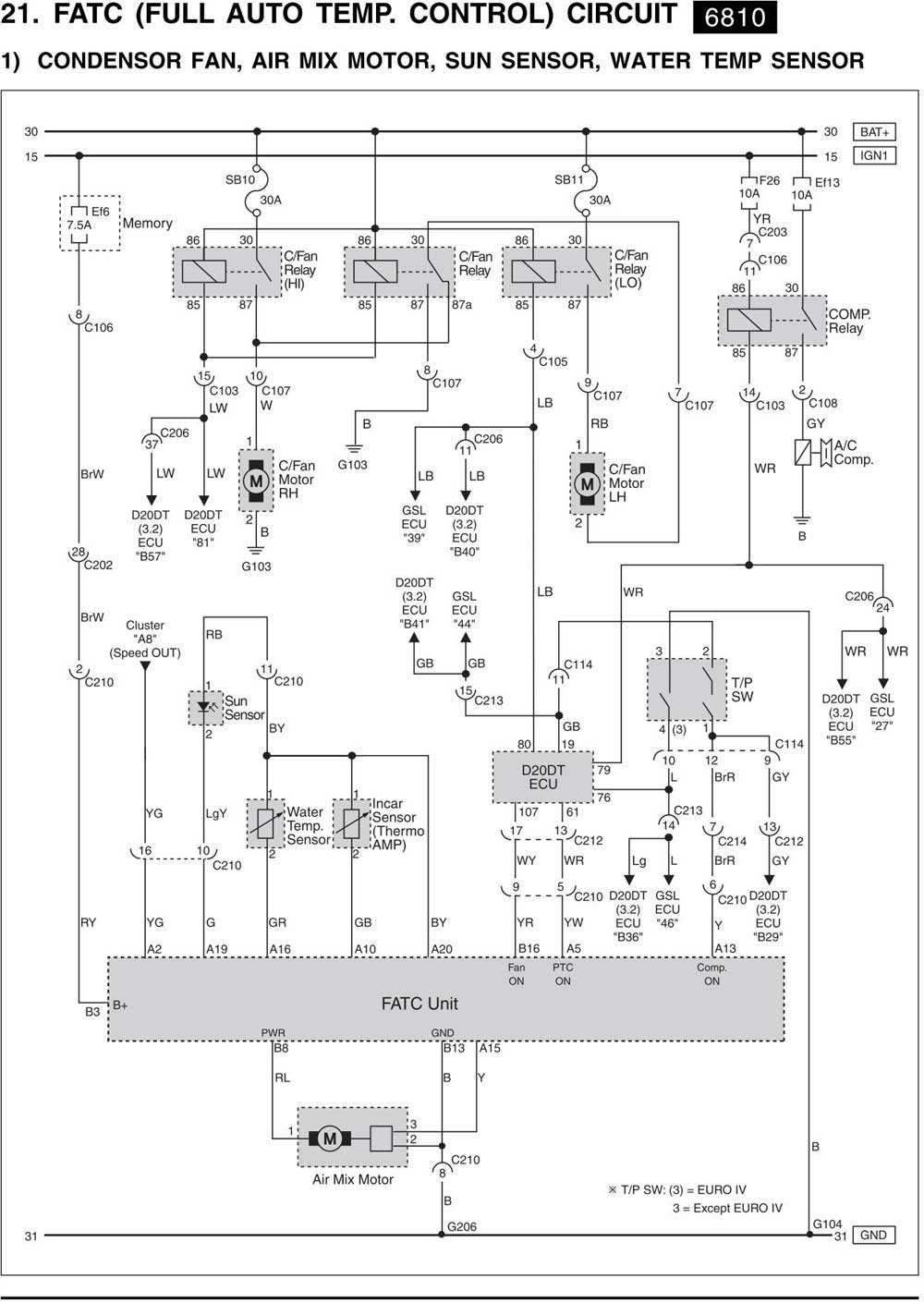

Отопитель

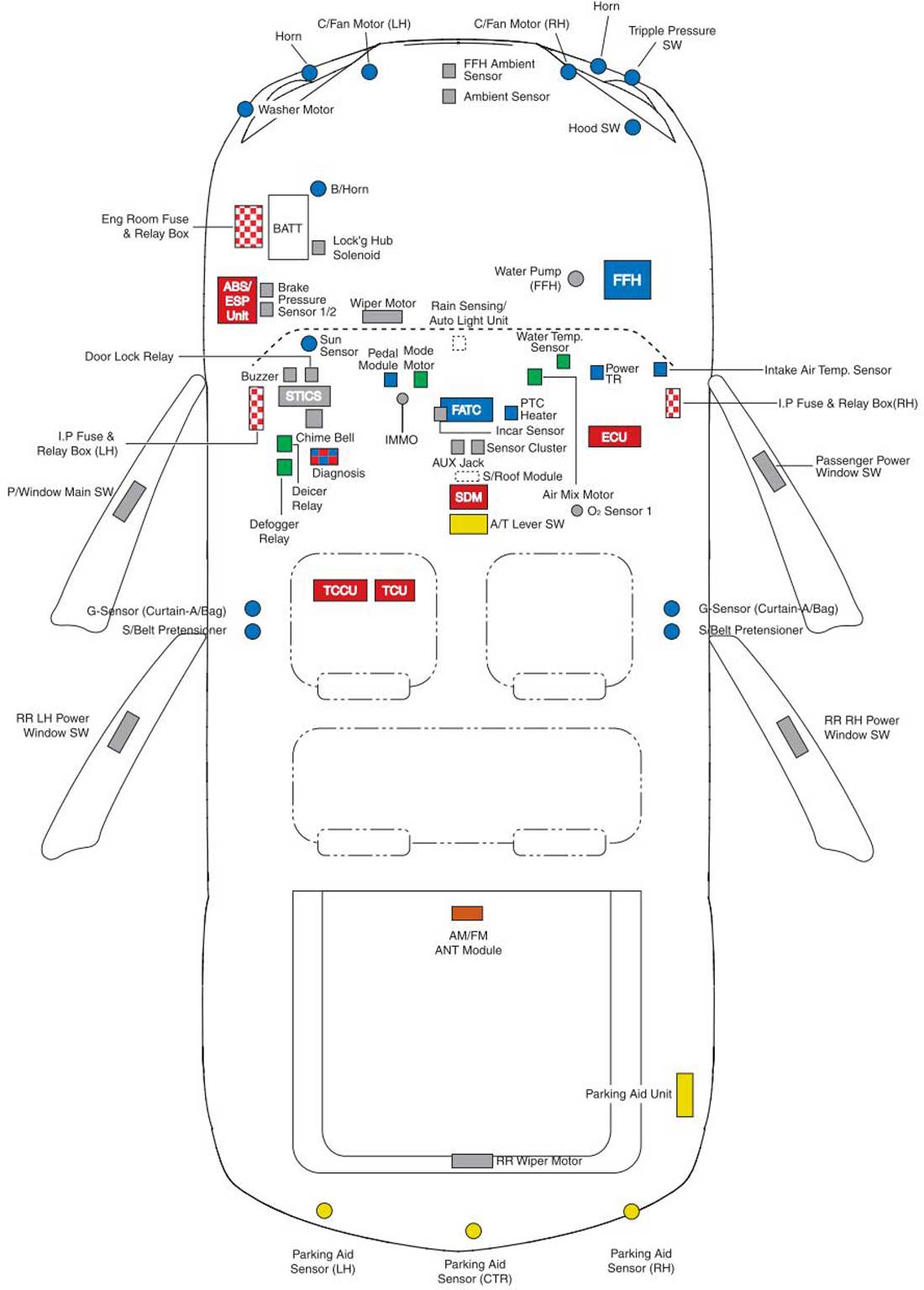

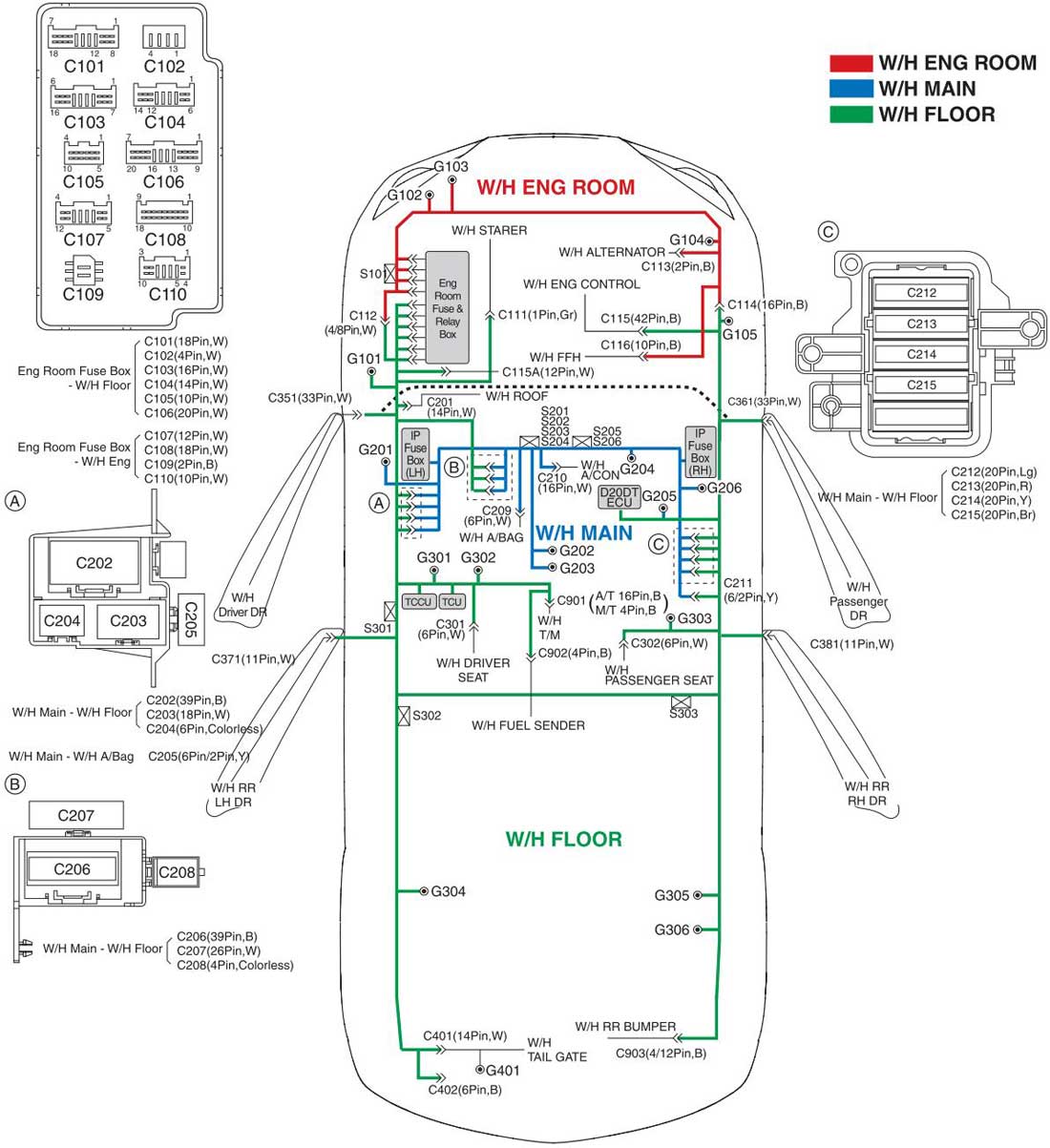

Схема расположения. Лист 1

Схема расположения. Лист 2

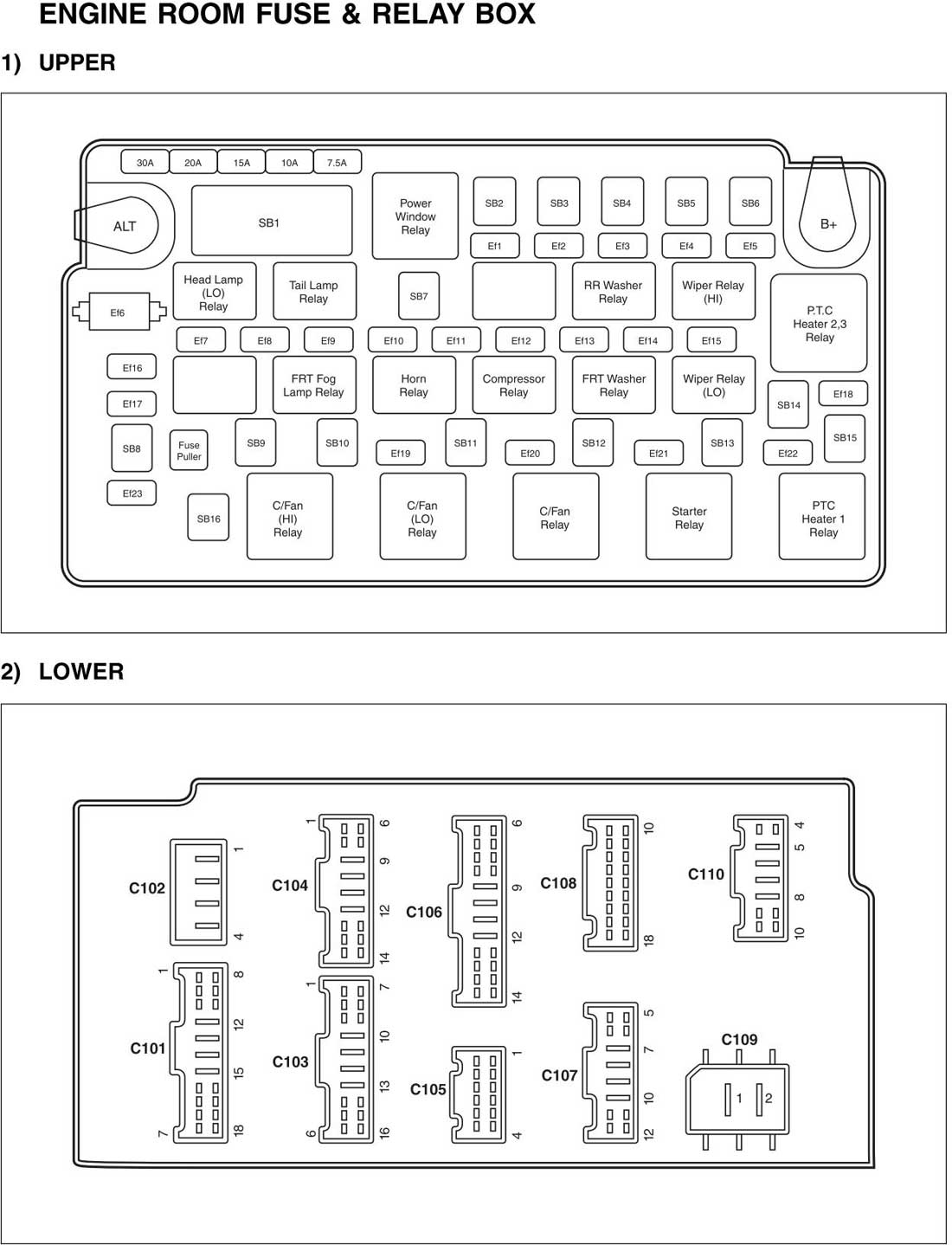

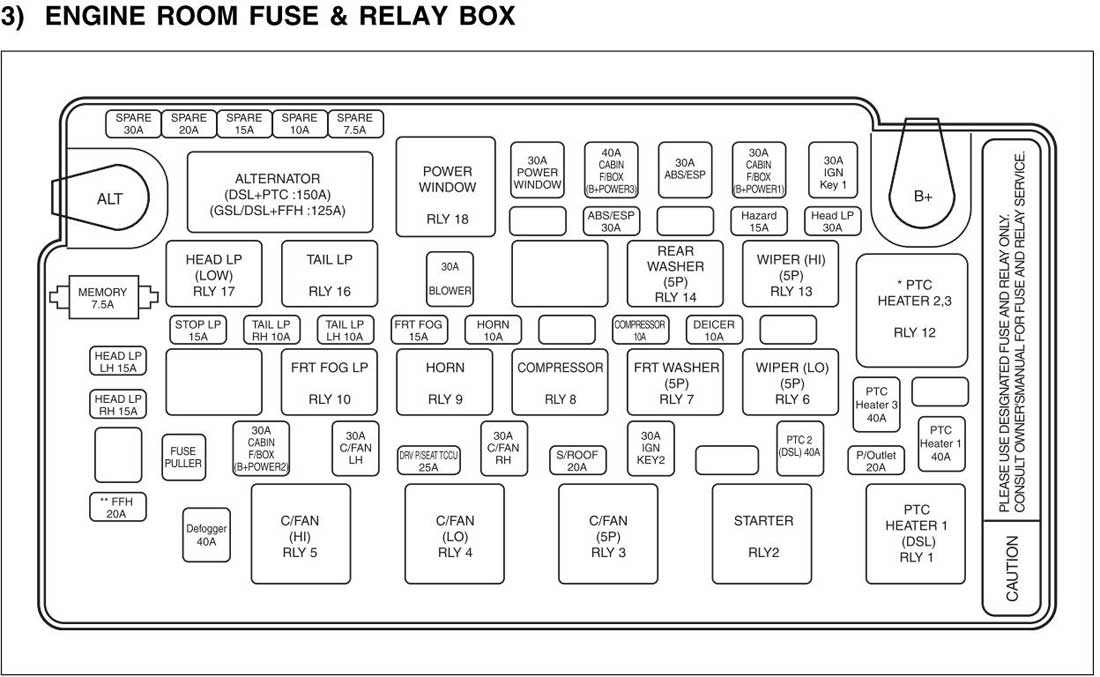

Распределительные коробки в моторном отсеке. Лист 1

Распределительные коробки в моторном отсеке. Лист 2

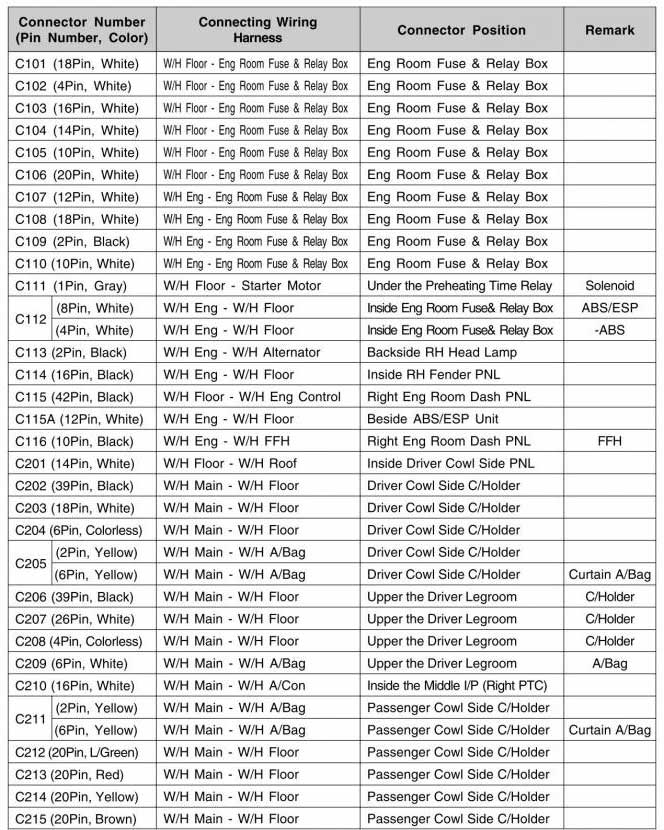

Таблица 1: разъемы, соединяемые жгуты, место расположения

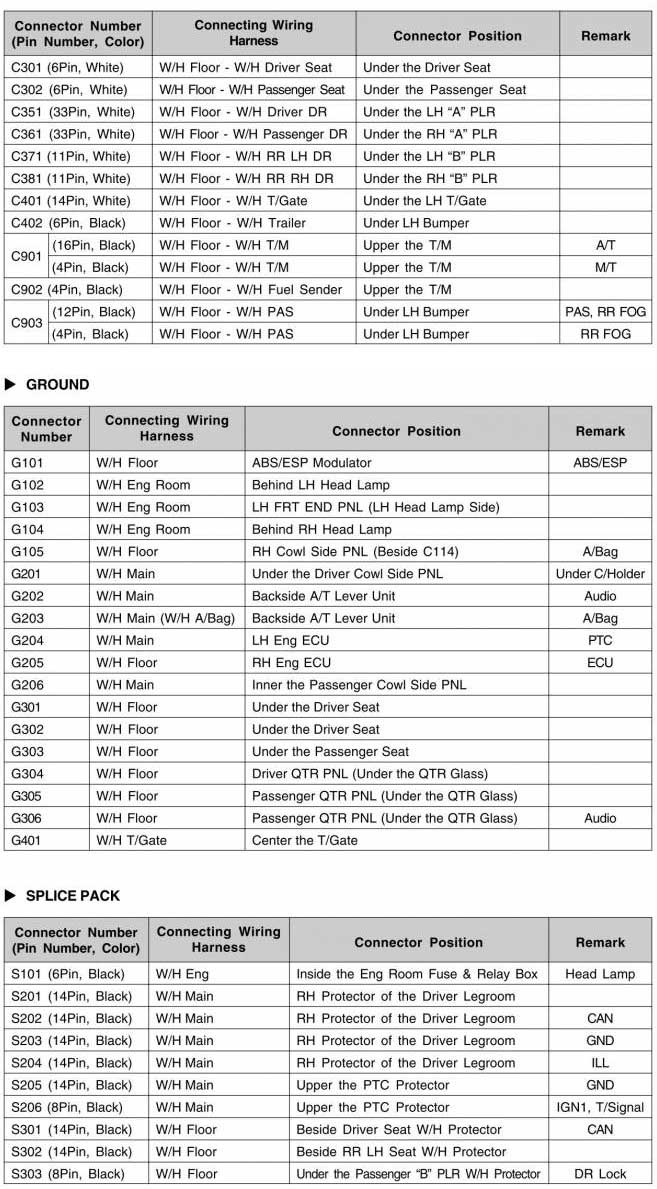

Таблица 2: разъемы, соединяемые жгуты, место расположения

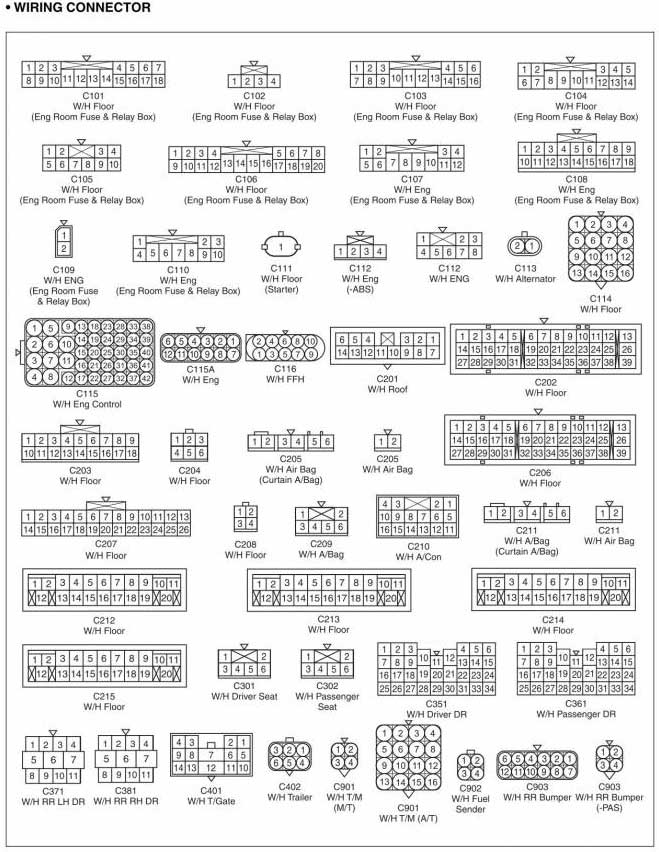

Вид разъемов и расположение контактов. Лист 1

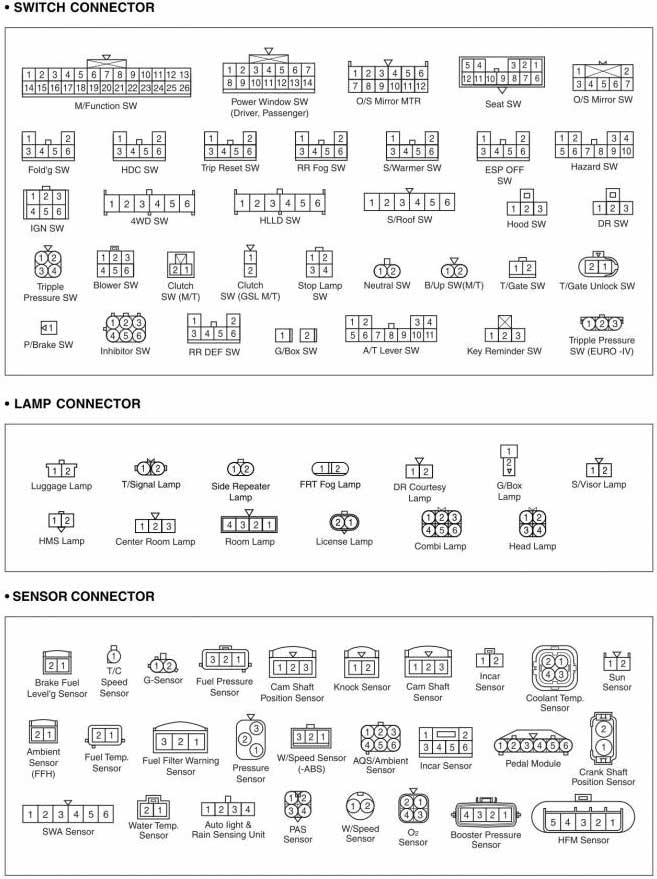

Вид разъемов и расположение контактов. Лист 2
