Схемы электрооборудования автомобилей Тойота Камри (Toyota Camry) 1996-2001г


Внимание!
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Система пуска, заряда, зажигания
- Схема управления двигателем. Лист 1
- Система управления двигателем . Лист 2
- Система управления двигателем . Лист 3
- Устройство запирания дверей. Лист 1
- Отопитель и кондиционер
- Устройство запирания дверей. Лист 2
- Система охлаждения двигателя, обогрев заднего стекла и зеркала
- Сигнал поворота, аварийная сигнализация, сигнал движения задним ходом
- Указатели и система световой сигнализации. Лист 1
- Указатели и система световой сигнализации. Лист 2
- Задние фонари и сигнал торможения
- Стеклоподъемники
- Внутреннее освещение. Лист1
- Внутреннее освещение. Лист2
- Очиститель и омыватель ветрового стекла, система привода зеркал
- Дверные замки. Лист 1
- Дверные замки. Лист 2
- Противоугонная сигнализация

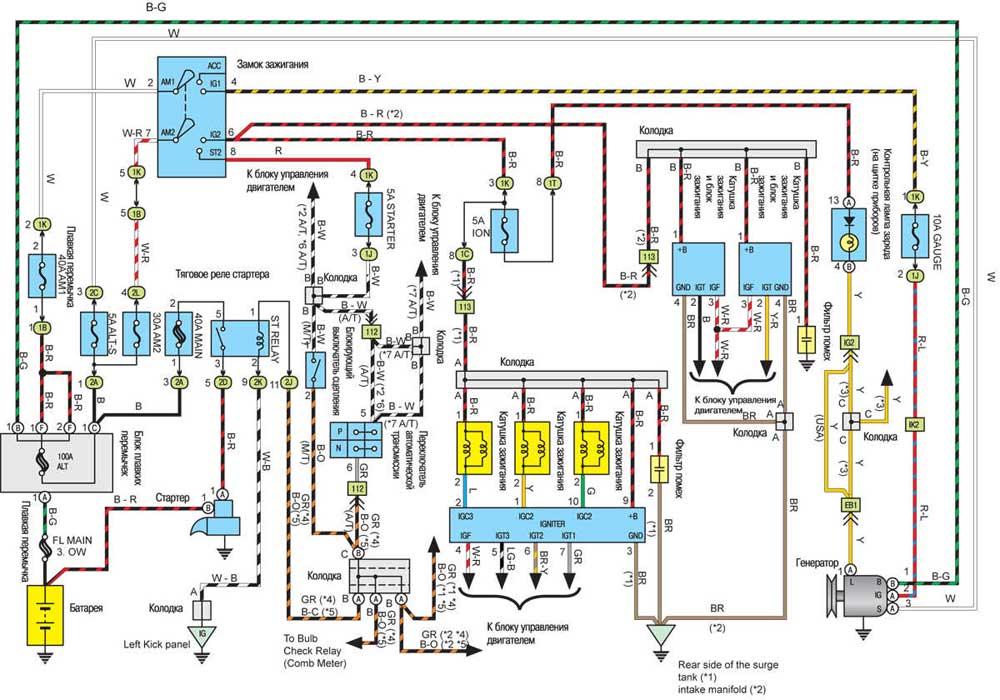

Система пуска, заряда, зажигания

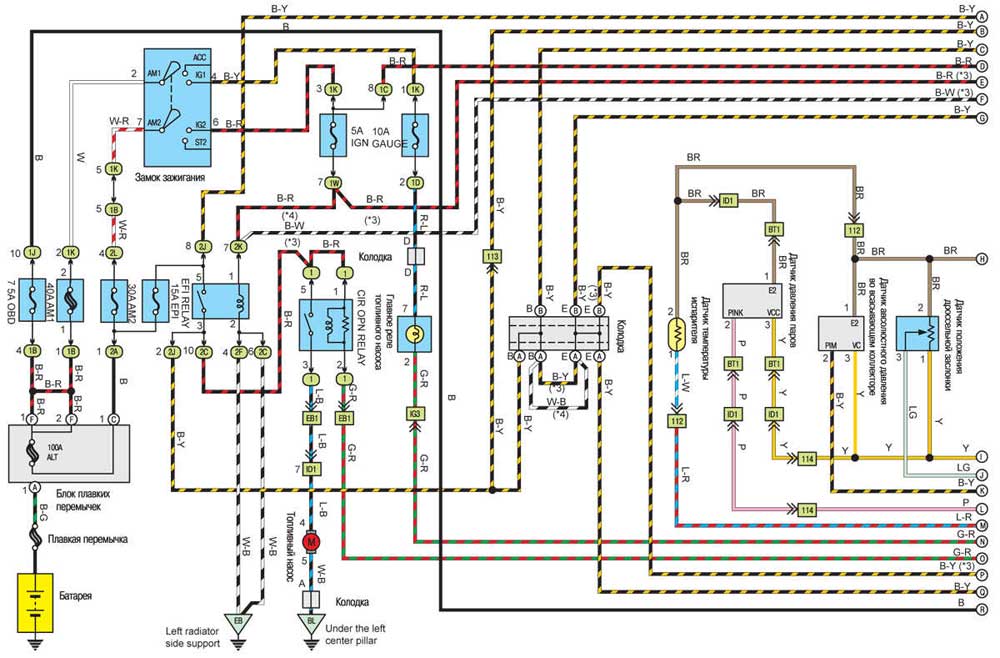

Схема управления двигателем. Лист 1

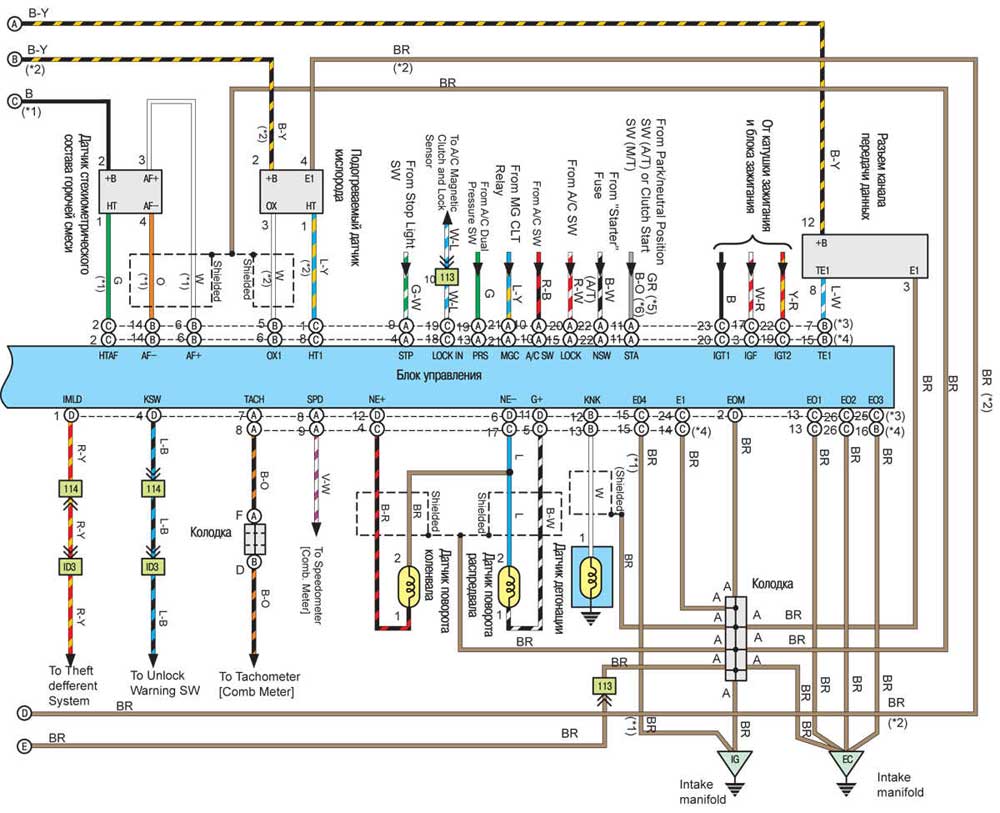

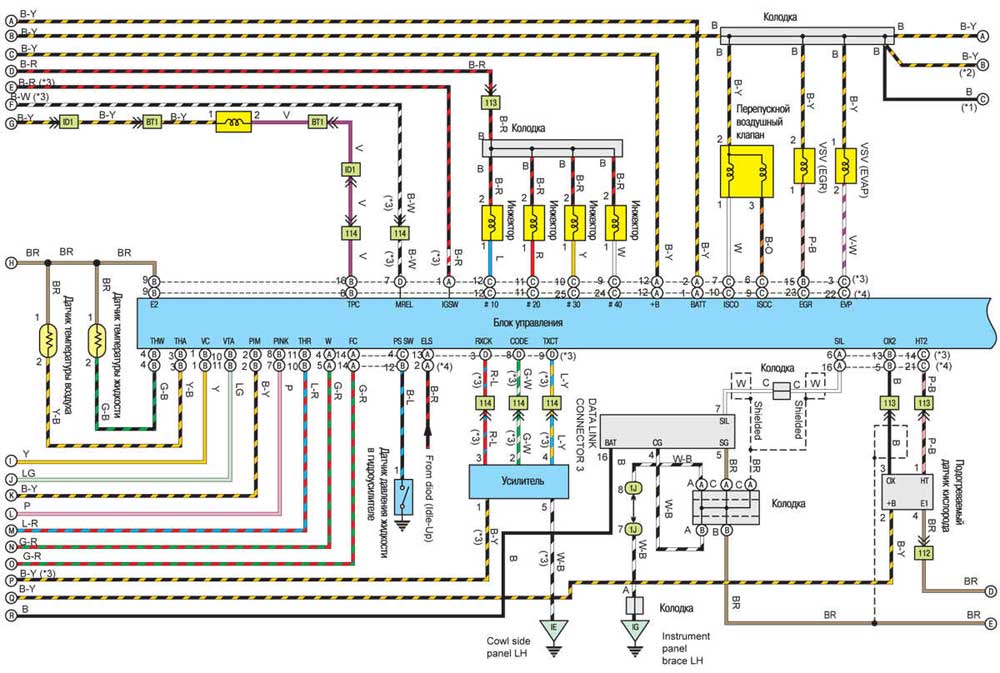

Система управления двигателем . Лист 2

Система управления двигателем . Лист 3

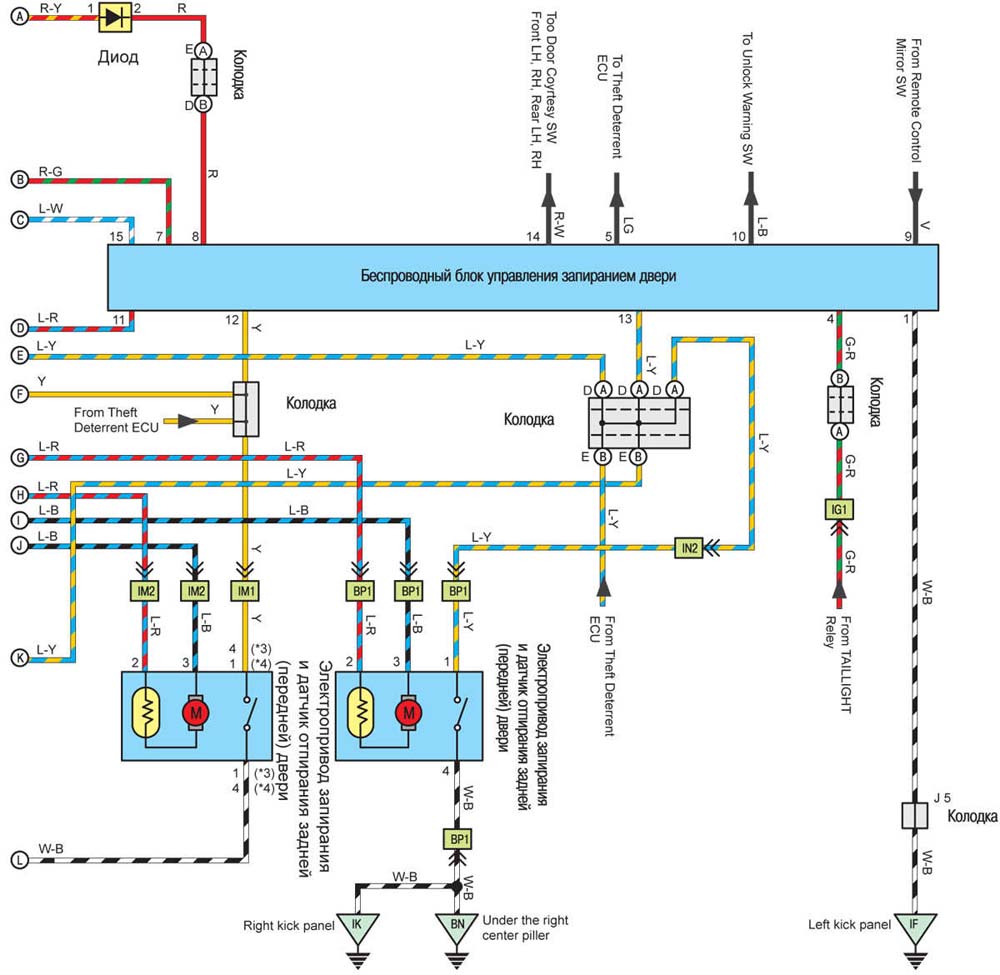

Устройство запирания дверей. Лист 1

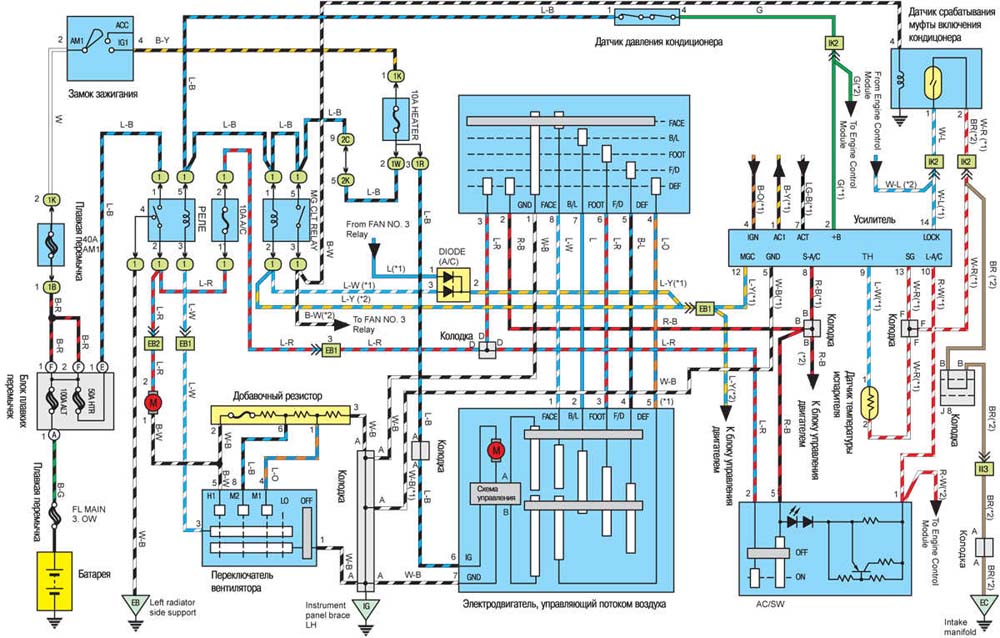

Отопитель и кондиционер

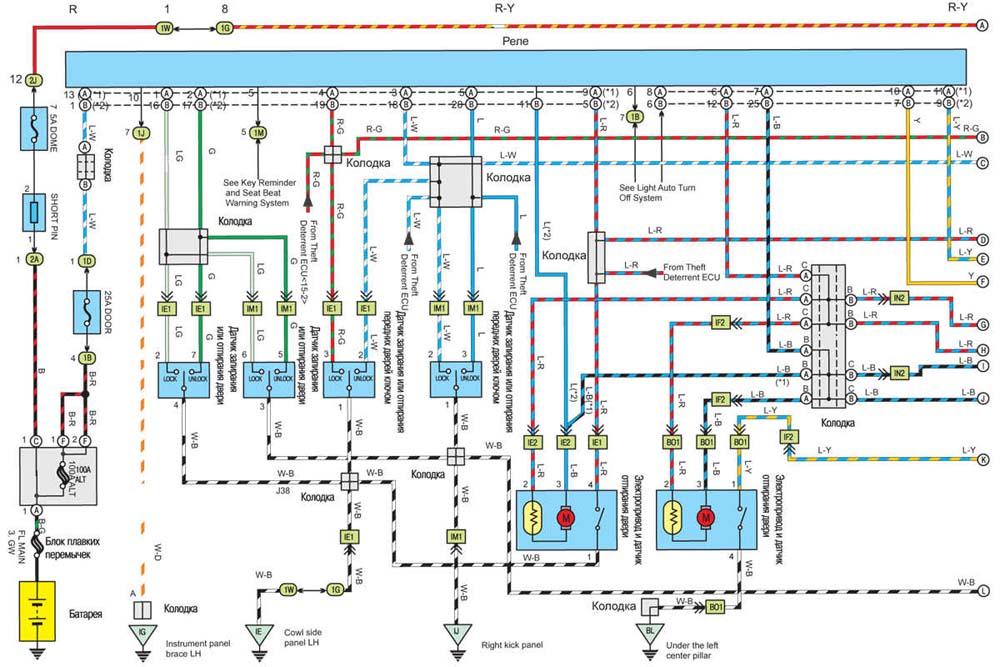

Устройство запирания дверей. Лист 2

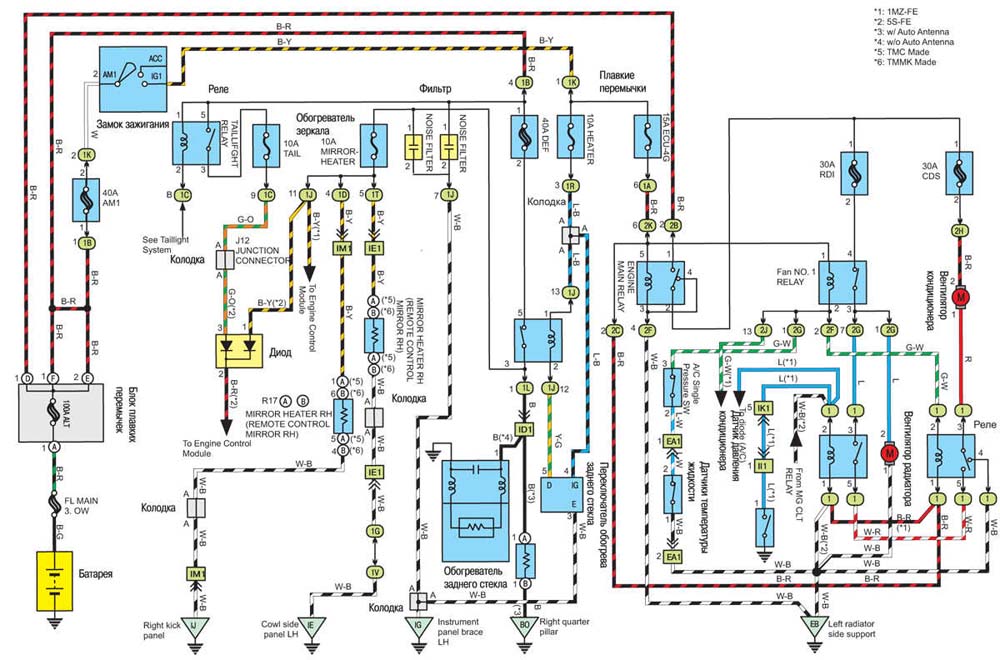

Система охлаждения двигателя, обогрев заднего стекла и зеркала

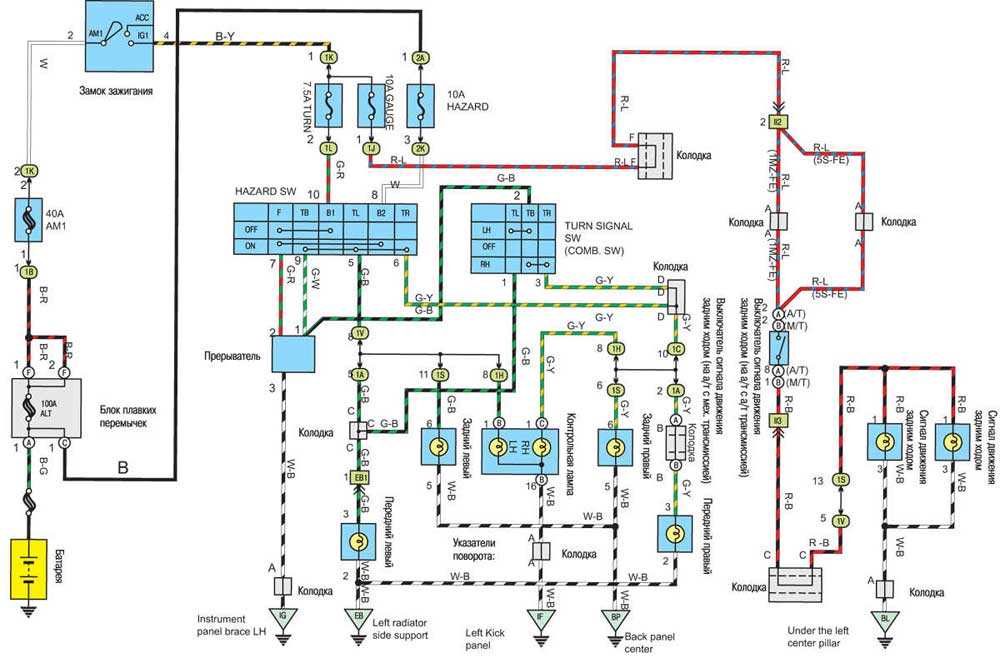

Сигнал поворота, аварийная сигнализация, сигнал движения задним ходом

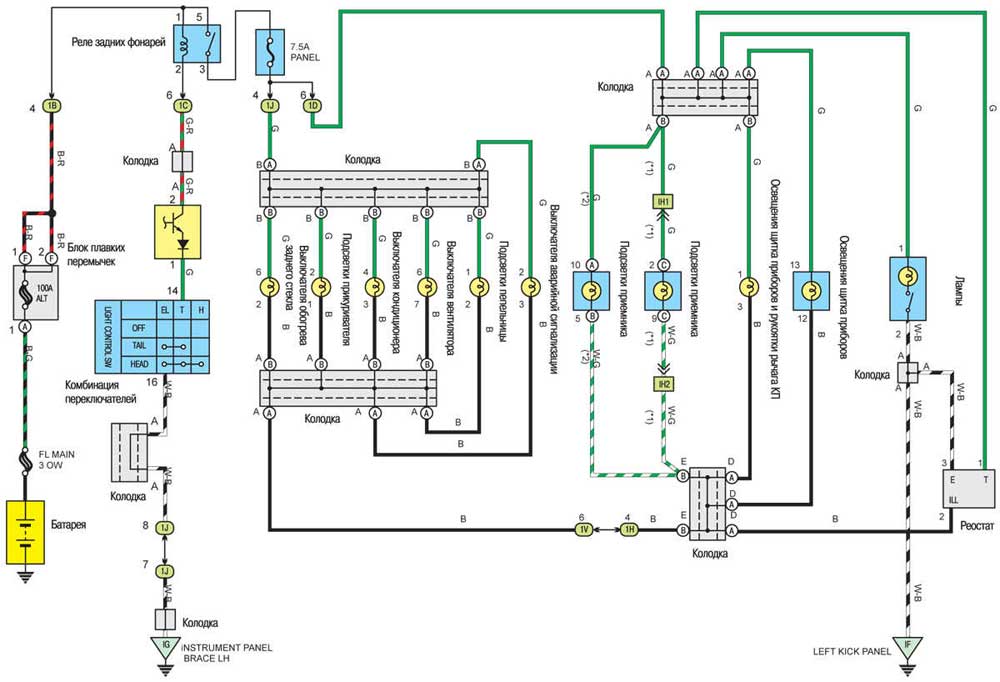

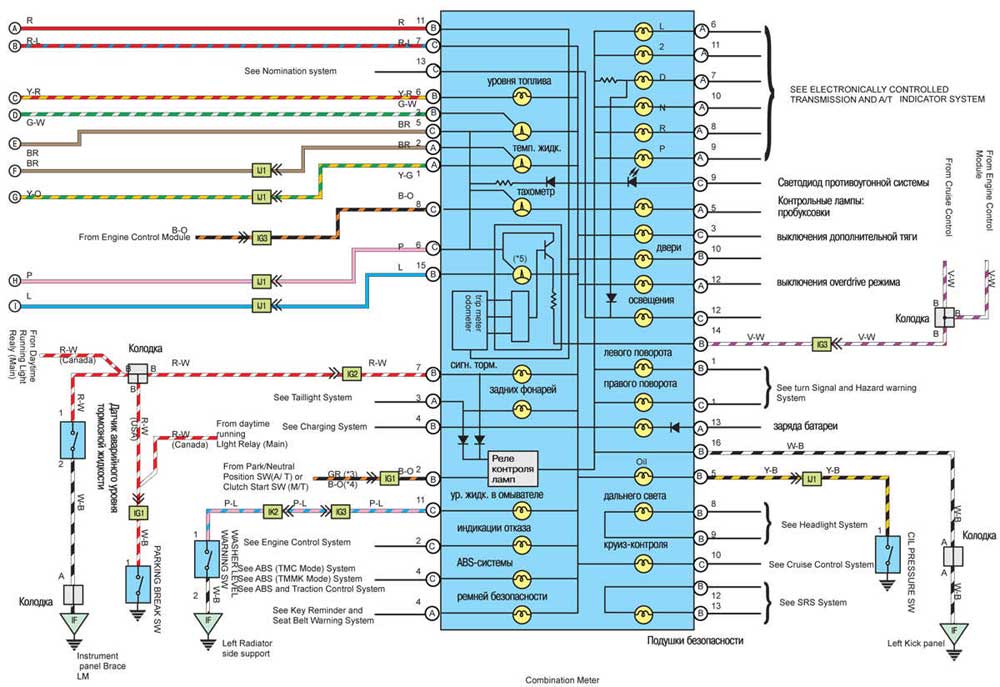

Указатели и система световой сигнализации. Лист 1

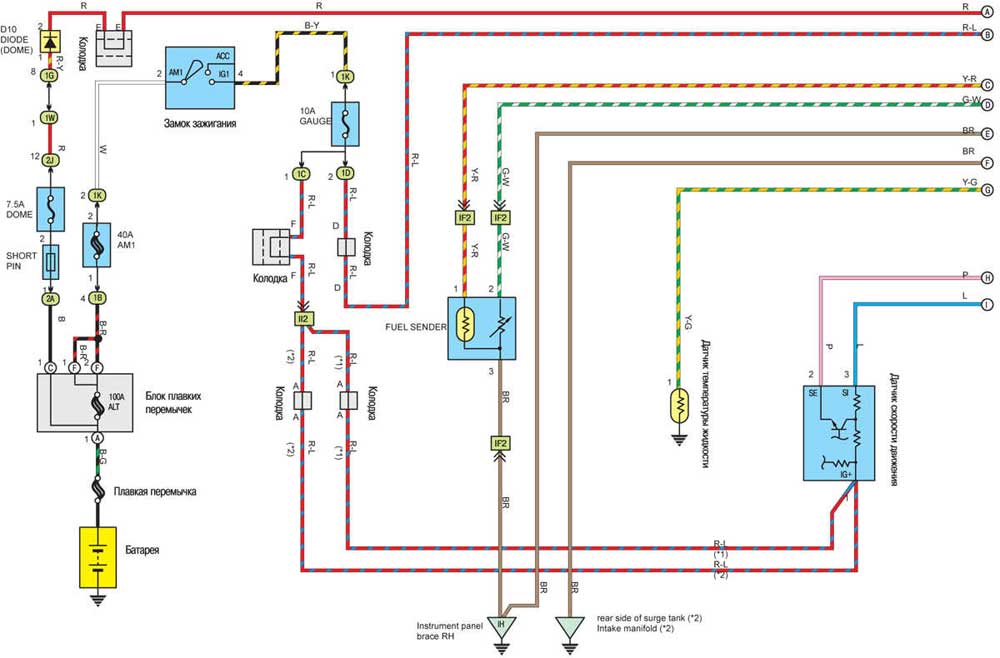

Указатели и система световой сигнализации. Лист 2

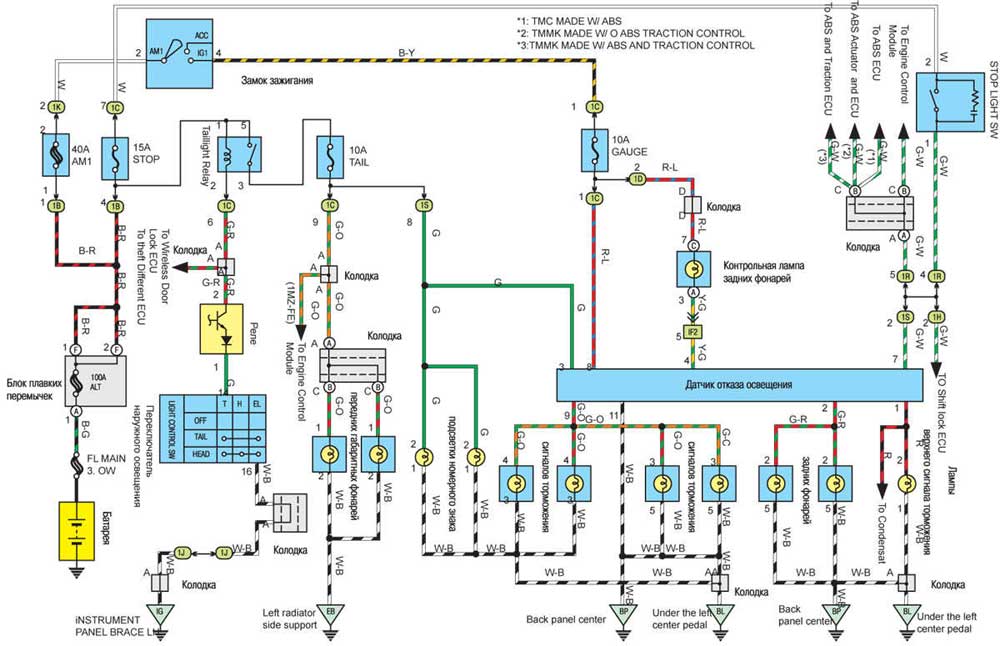

Задние фонари и сигнал торможения

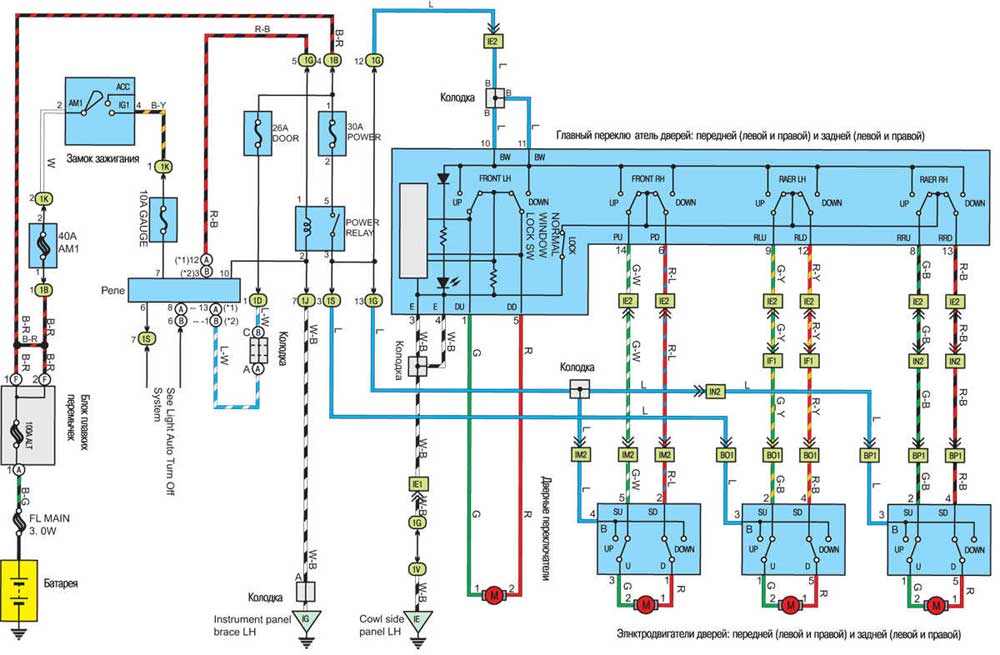

Стеклоподъемники

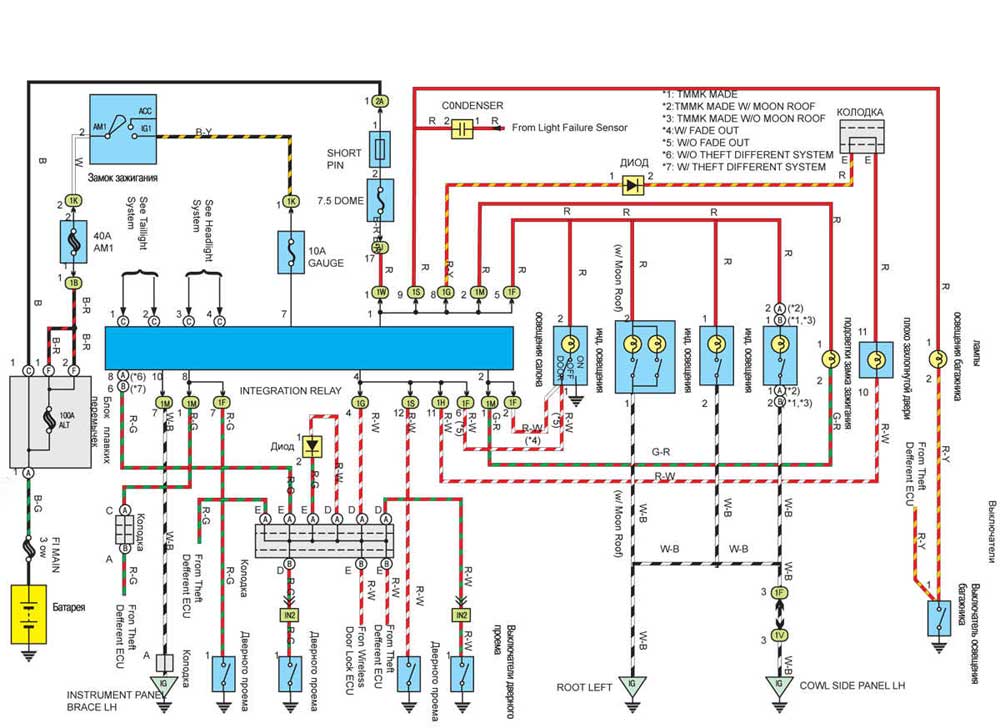

Внутреннее освещение. Лист1

Внутреннее освещение. Лист2

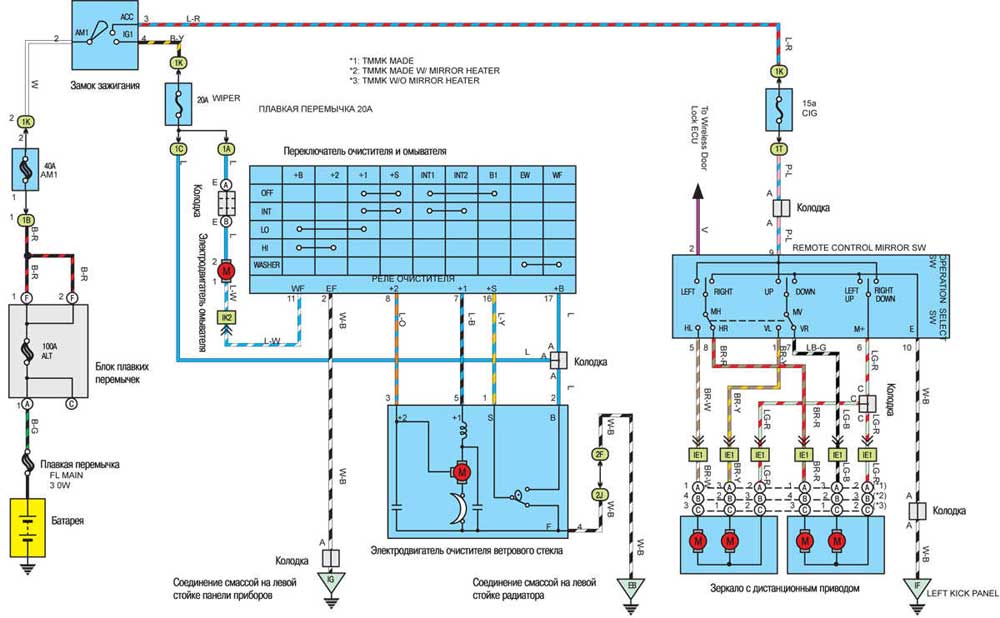

Очиститель и омыватель ветрового стекла, система привода зеркал

Дверные замки. Лист 1

Дверные замки. Лист 2

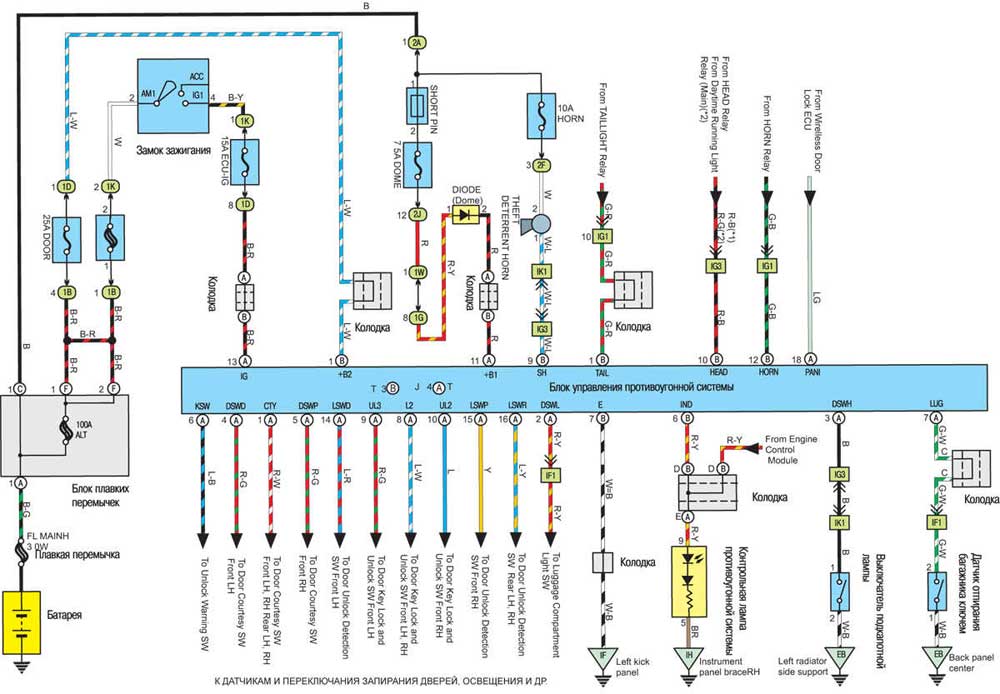

Противоугонная сигнализация
