Схема электрооборудования автомобилей Ауди 80 (Audi 80)

Автомобиль Ауди 80

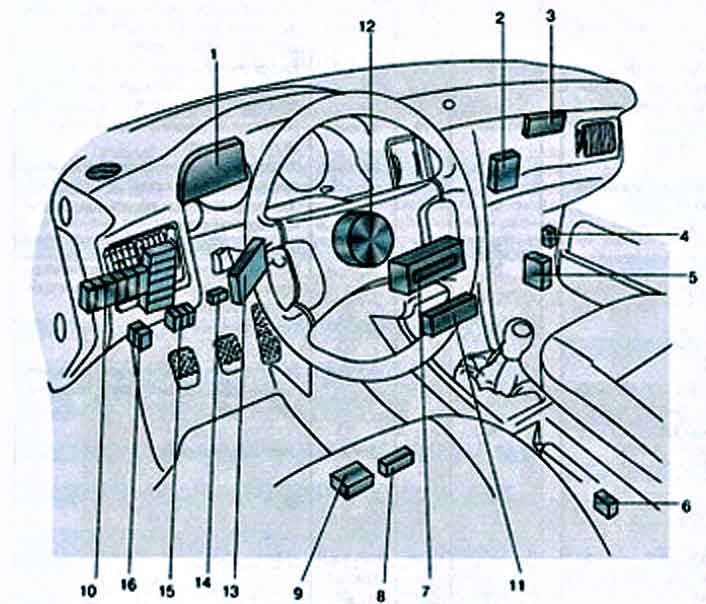

Расположение электронных блоков управления и элементов электрооборудования

1-бортовой компьютер/блок автоматической диагностики автомобиля;

2-ЭБУ (Электронный Блок Управления) системы Motronic;

3- ЭБУ кондиционера;

4- датчик положения автомобиля над уровнем моря;

5- ЭБУ зажигания;

6- зуммер выключения автоматического режима работы коробки передач;

7- панель управления кондиционером;

8- реле питания электропривода сидений;

9- ЭБУ электропривода сидений;

10- дополнительный монтажный блок;

11- блок активации подушки безопасности;

12- подушка безопасности;

13- ЭБУ автоматической коробки передач;

14- прерыватель аварийной световой сигнализации;

15- контактные разъемы системы диагностики;

16- контактный разъем противотуманных фар.

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

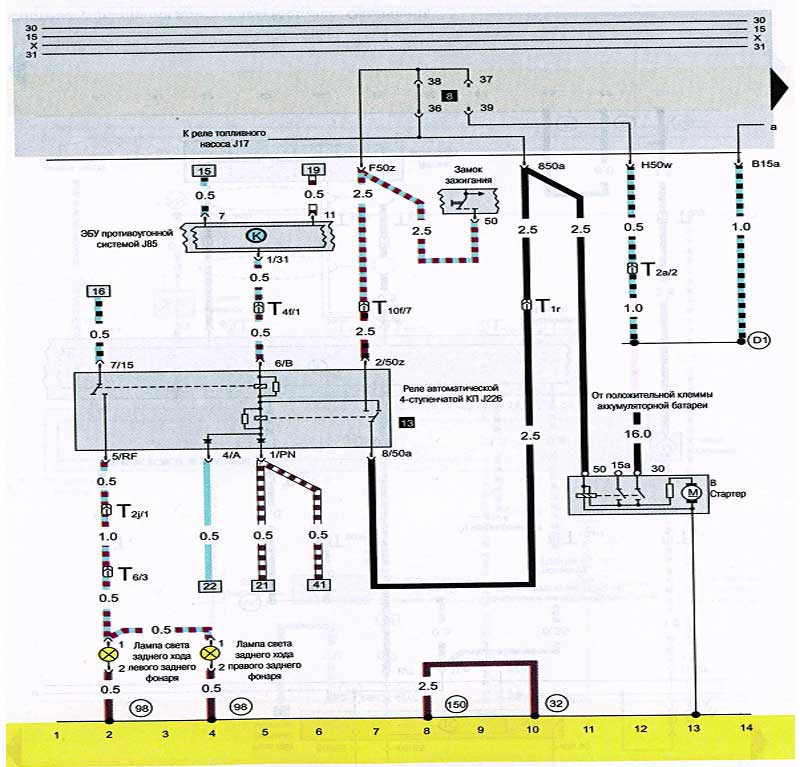

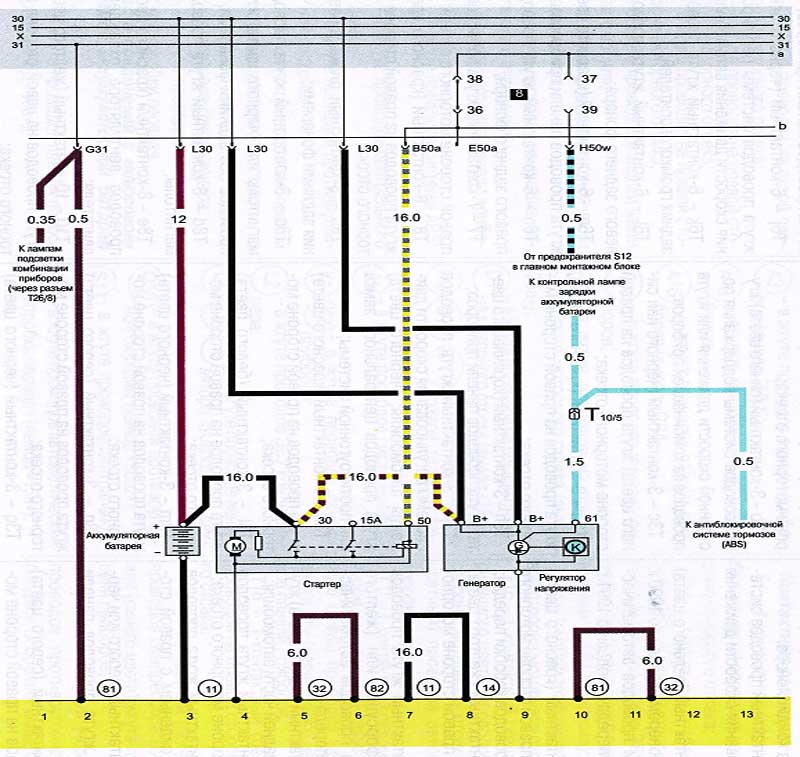

Система пуска двигателя и электроснабжение. Лист 1
Система пуска двигателя и электроснабжение. Лист 2

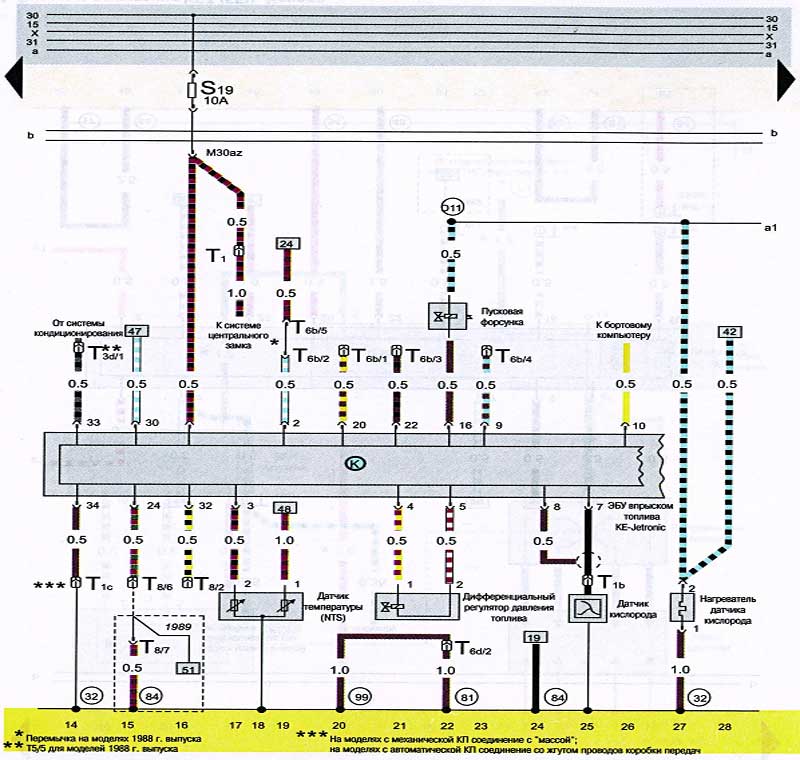

Система впрыска топлива KE-Jetronic. Лист 1

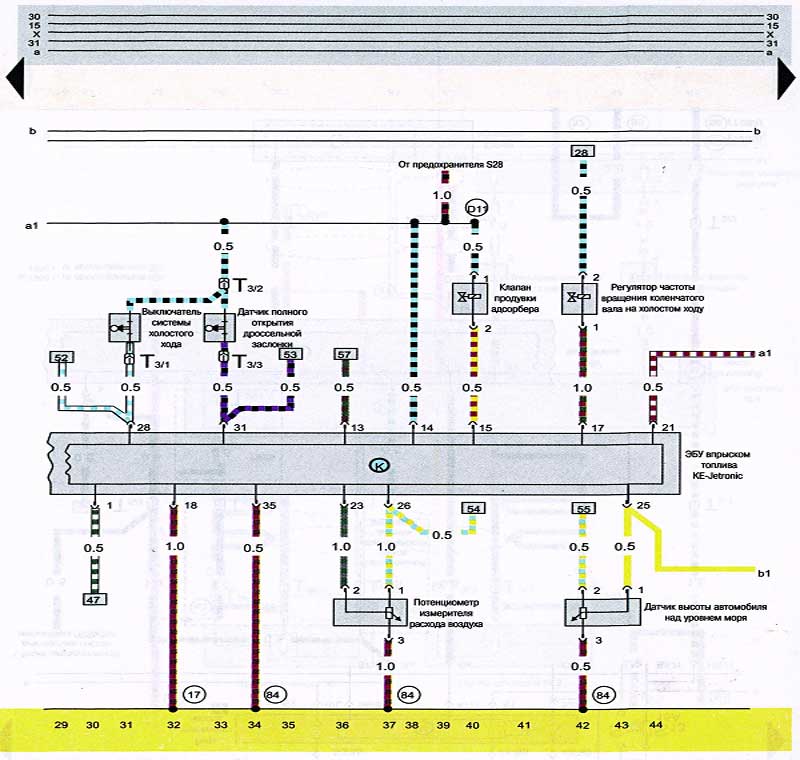

Система впрыска топлива KE-Jetronic. Лист 2

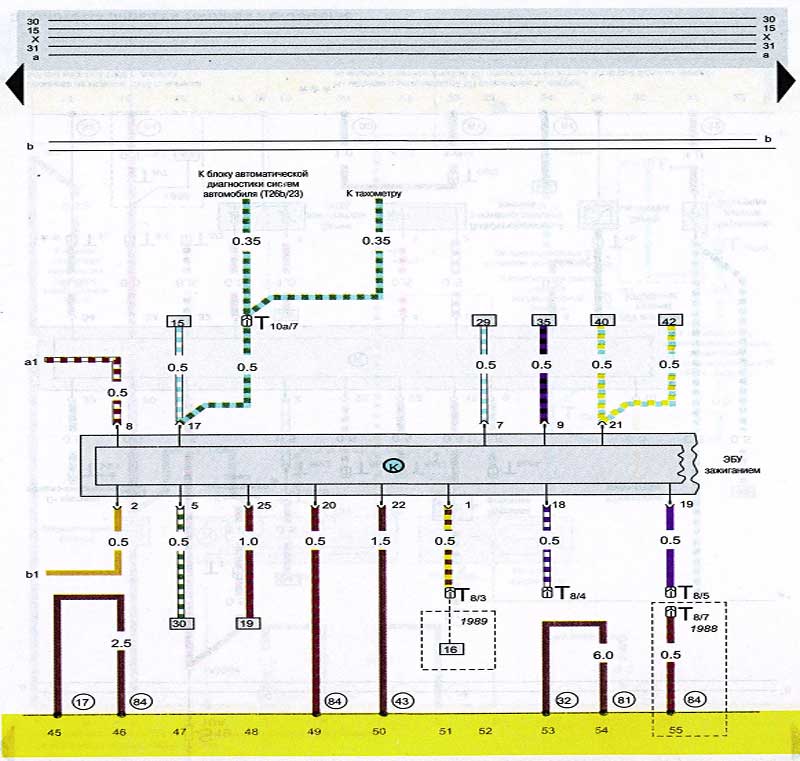

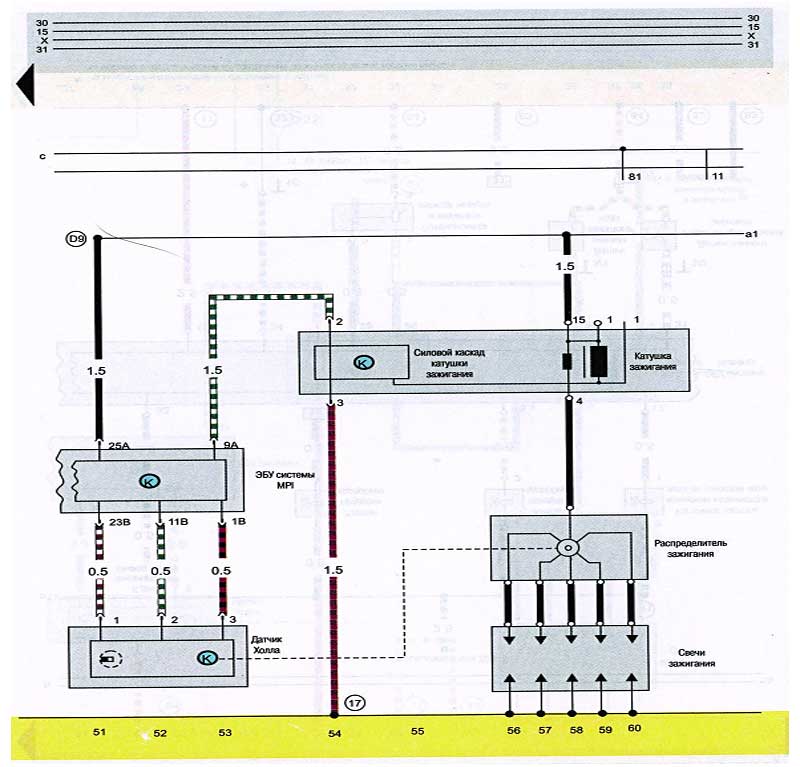

Система зажигания VEZ (FEI) начало. Лист 1

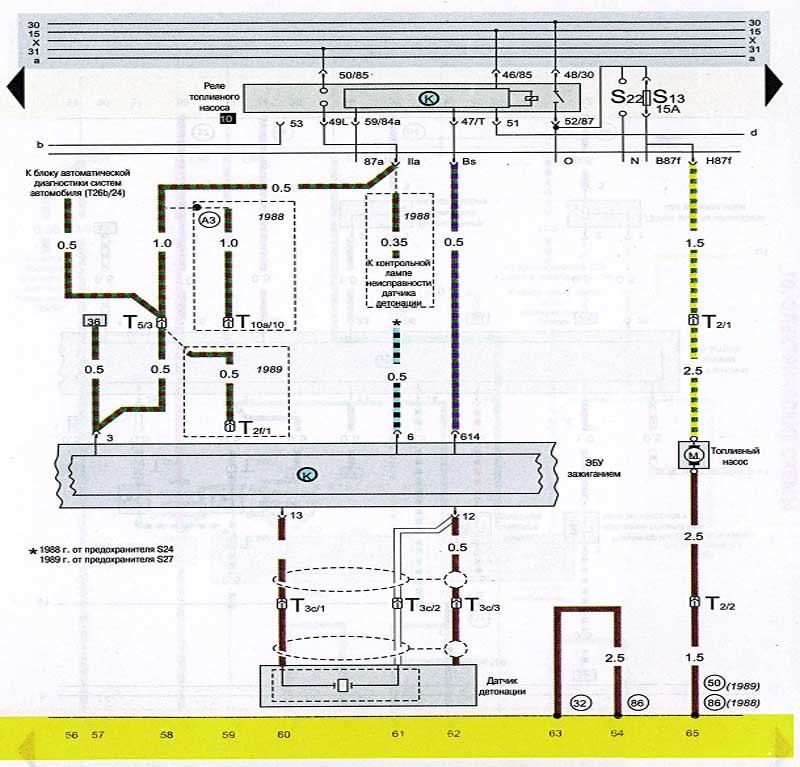

Система зажигания VEZ (FEI) начало. Лист 2

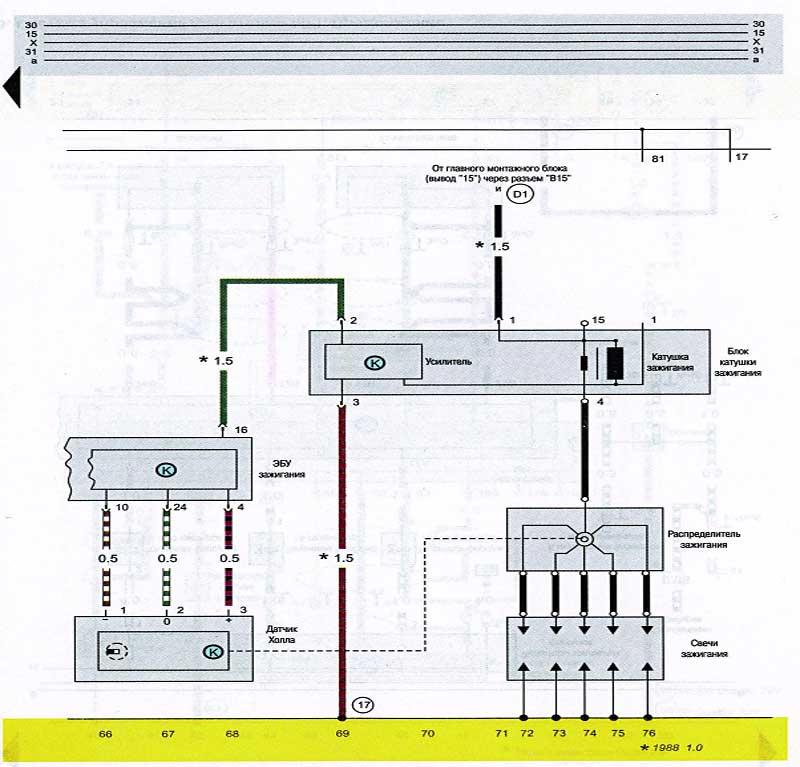

Система зажигания VEZ (FEI) окончание

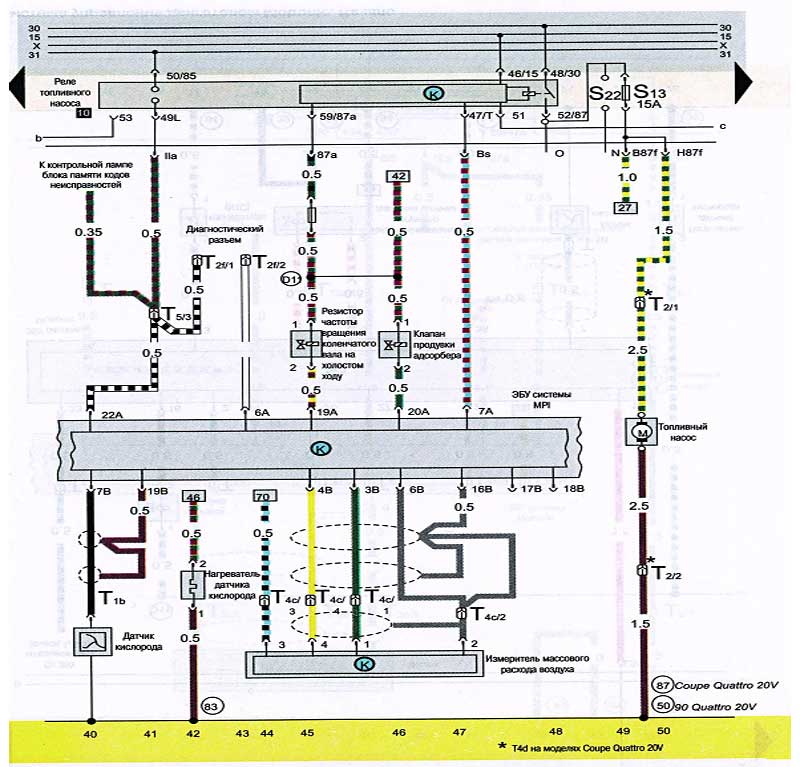

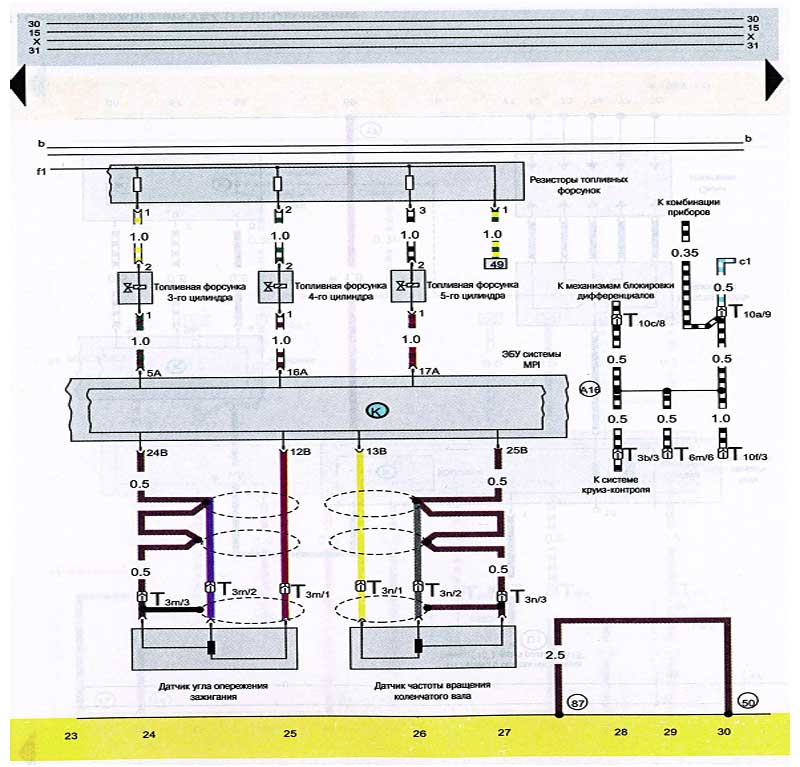

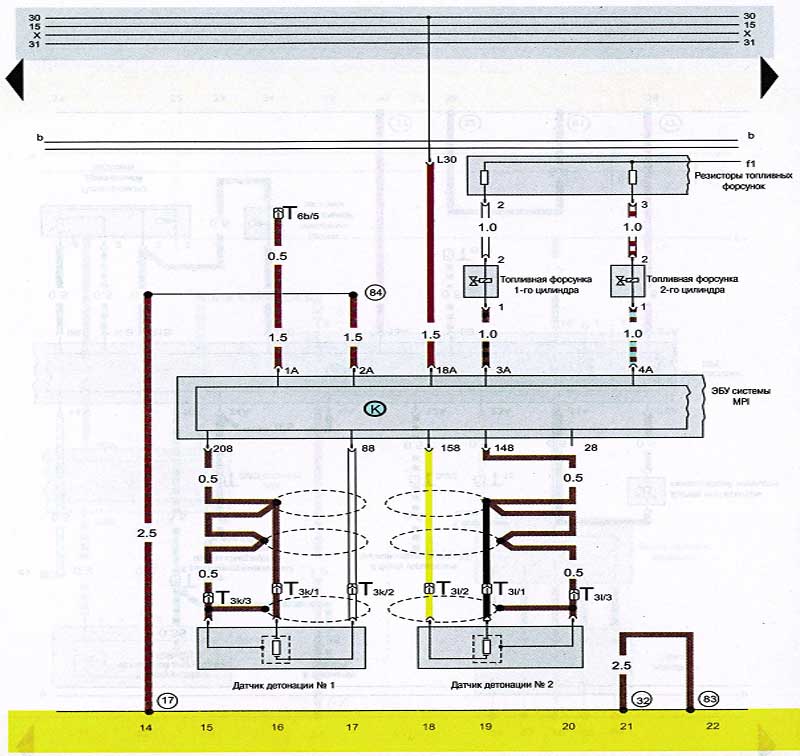

Система управления двигателем MPI. Лист 1

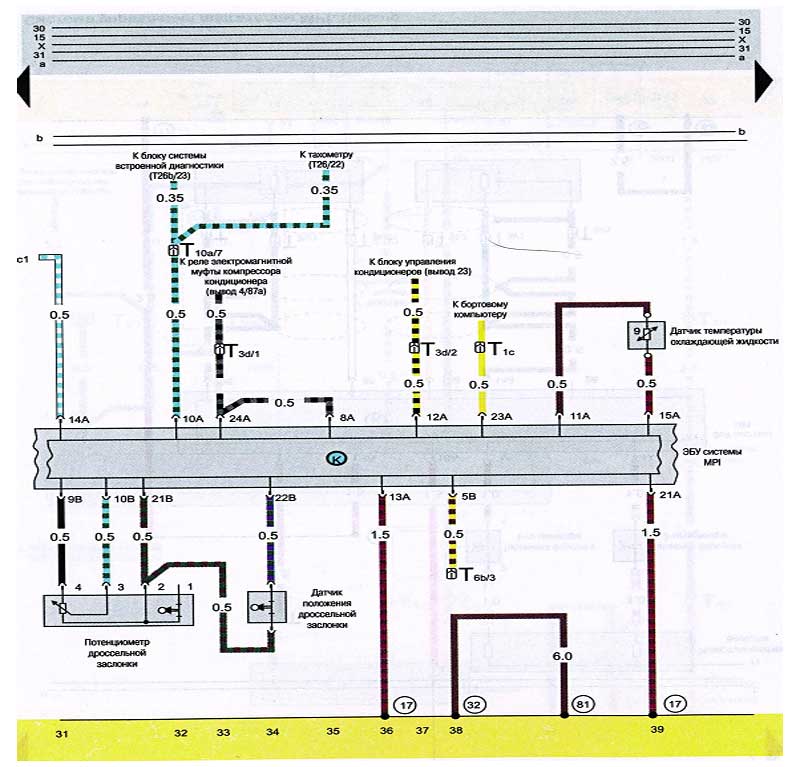

Система управления двигателем MPI. Лист 2
Система управления двигателем MPI. Лист 3
Система управления двигателем MPI. Лист 4
Система управления двигателем MPI. Лист 5

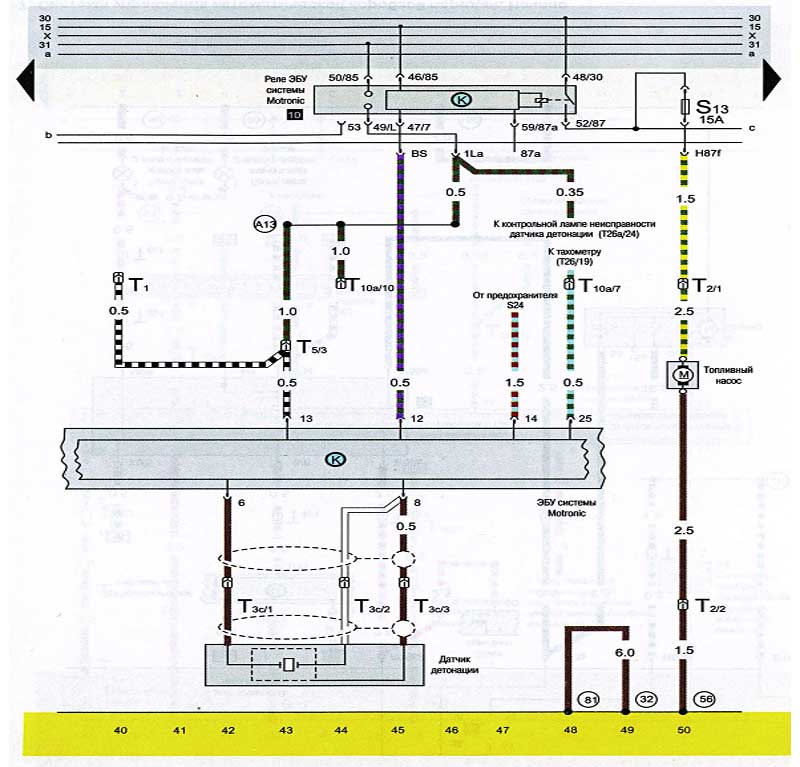

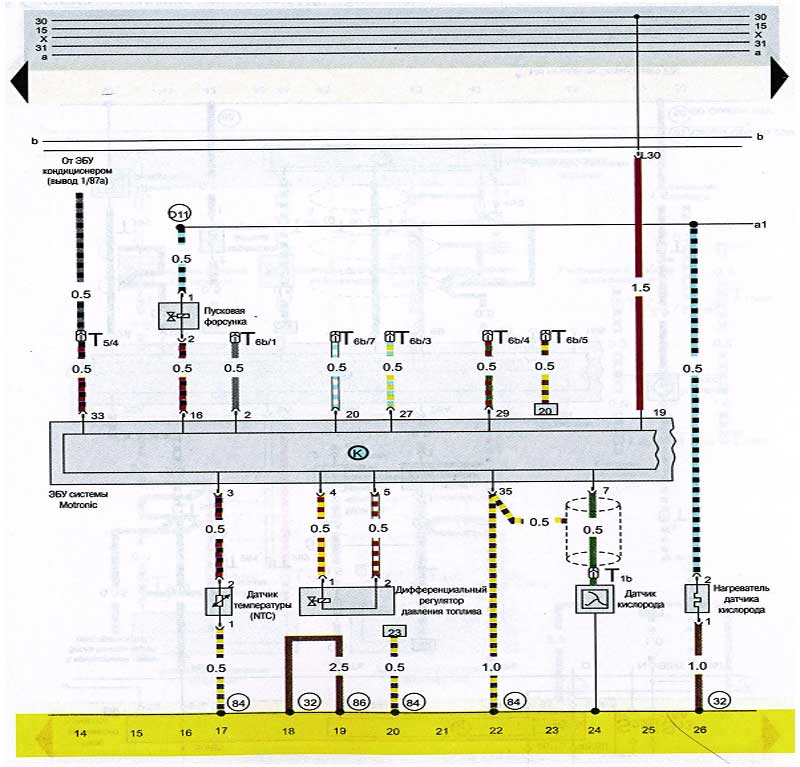

Система управления двигателем Motronic. Лист 1

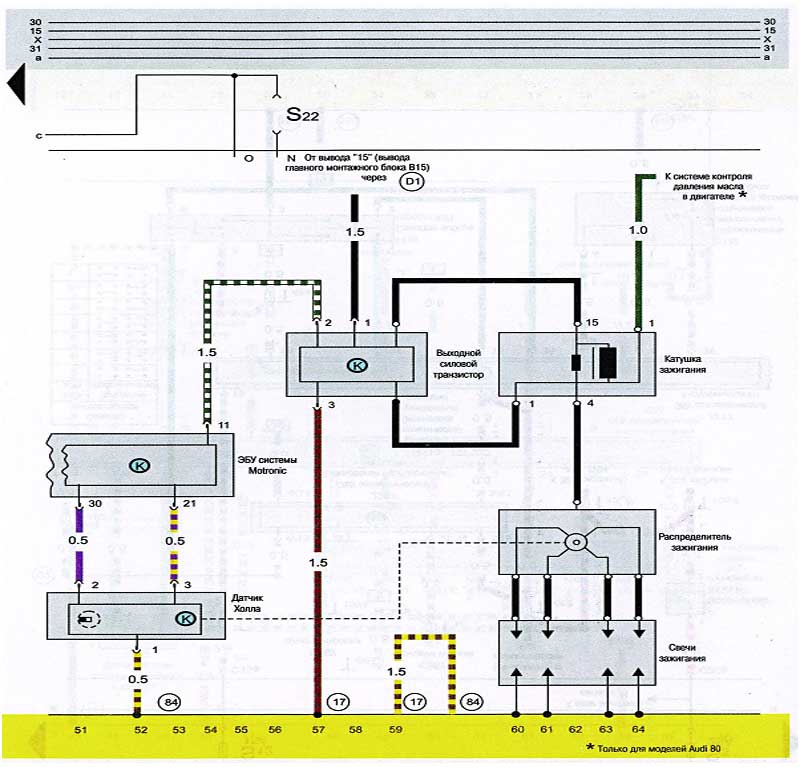

Система управления двигателем Motronic. Лист 2
Система управления двигателем Motronic. Лист 3
Система управления двигателем Motronic. Лист4

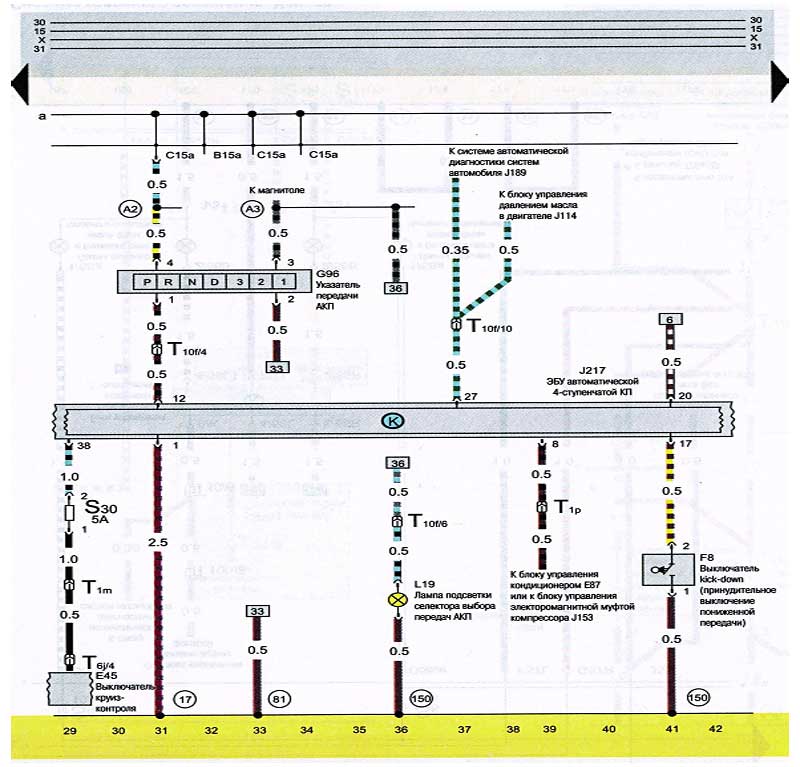

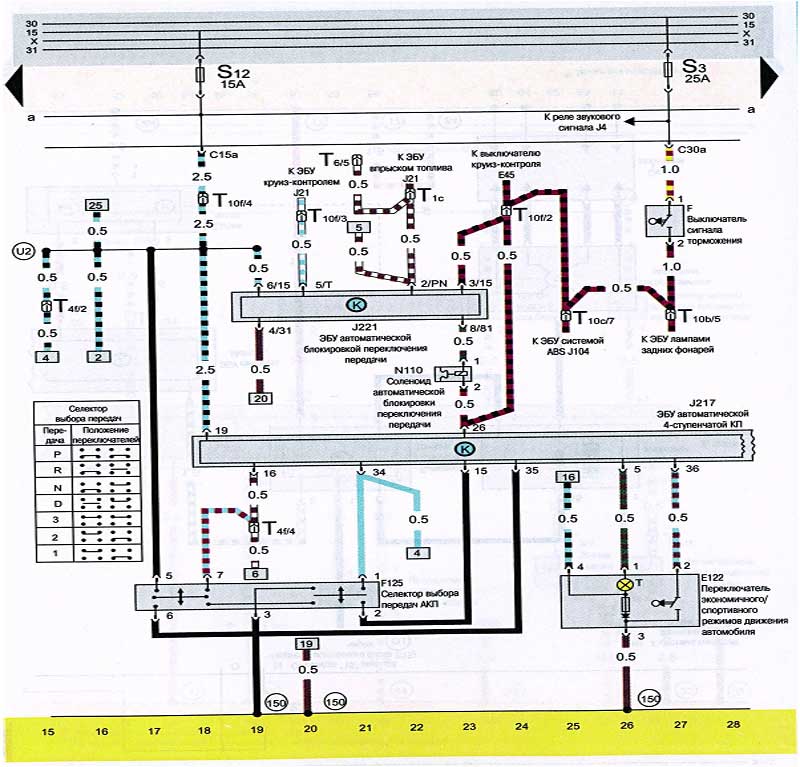

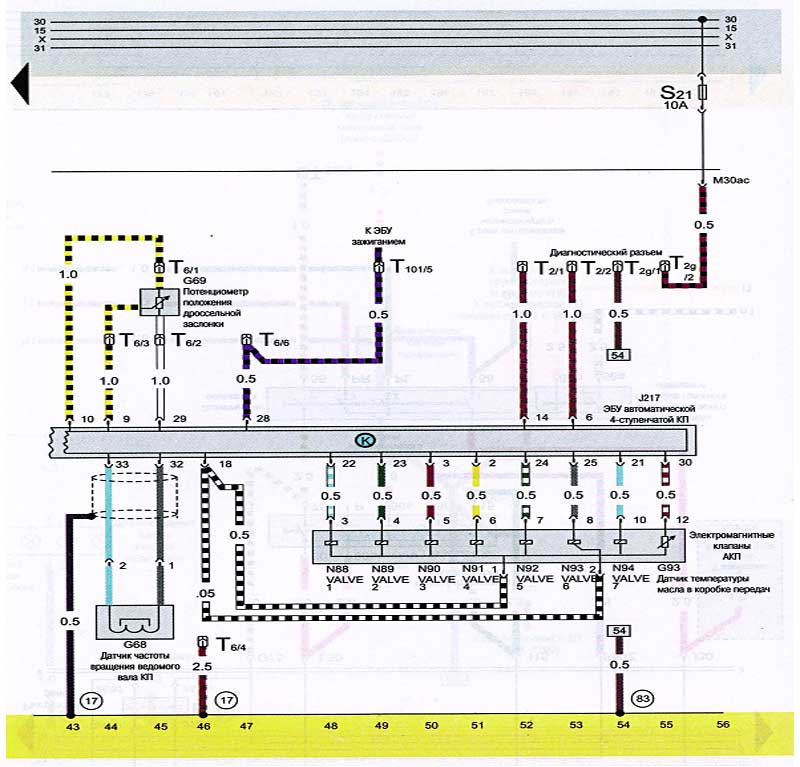

Система управления автоматической коробкой передачи. Лист 1
Система управления автоматической коробкой передачи. Лист 2
Система управления автоматической коробкой передачи. Лист 3
Система управления автоматической коробкой передачи. Лист4

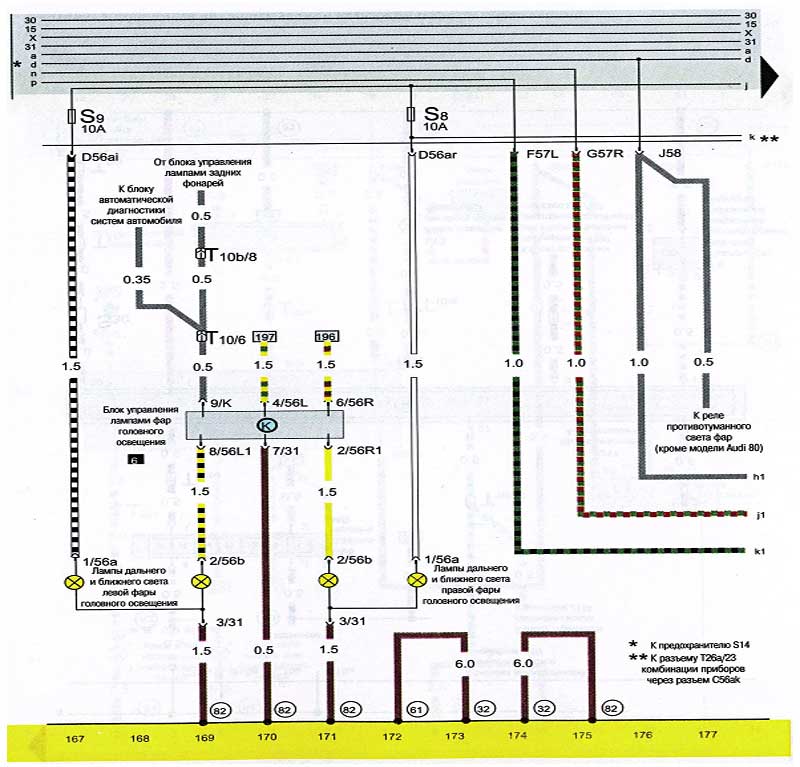

Система головного освещения. Лист 1

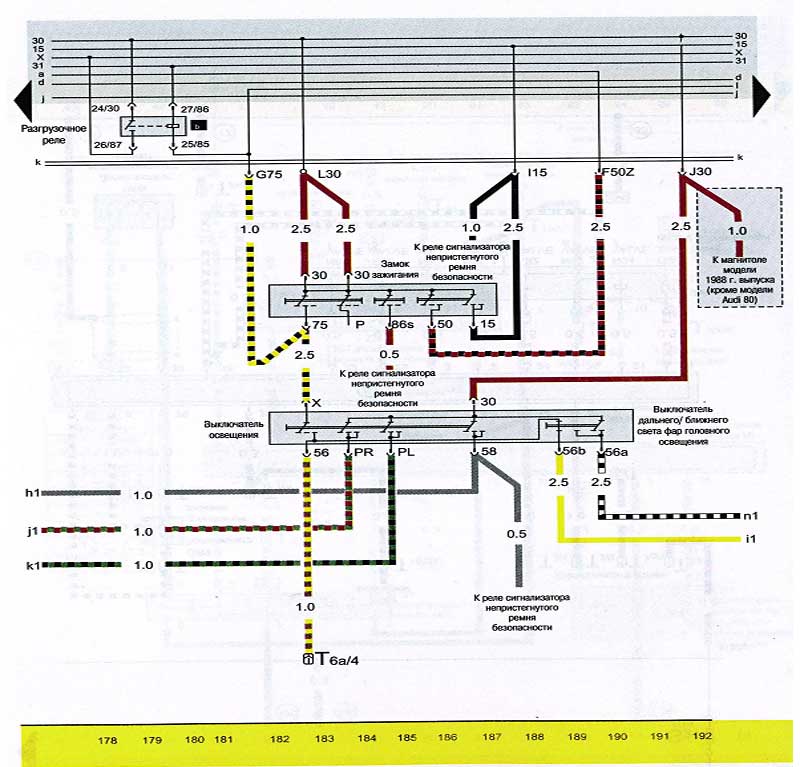

Система головного освещения. Лист 2

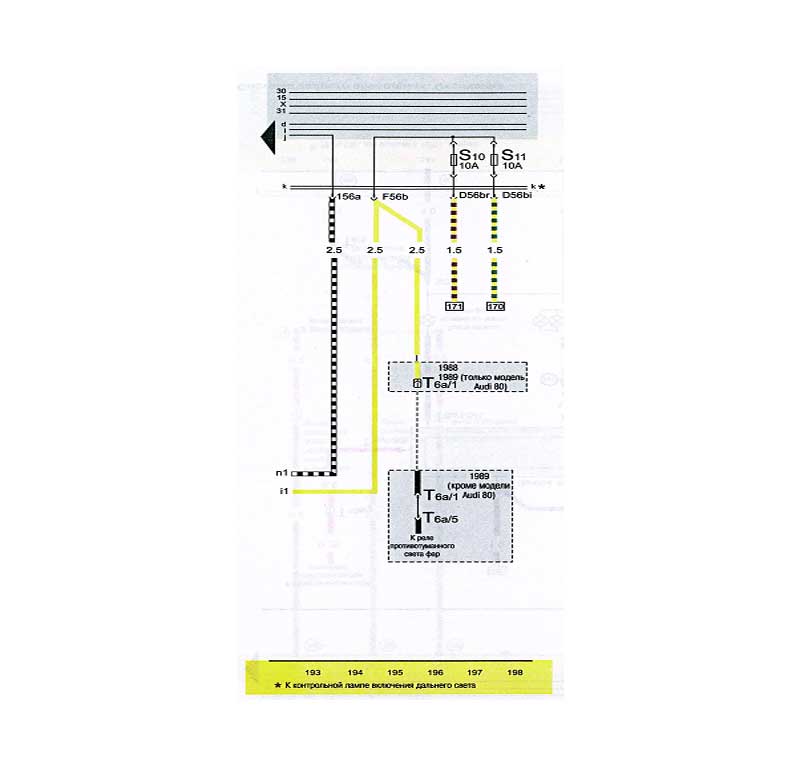

Система головного освещения. Лист 3

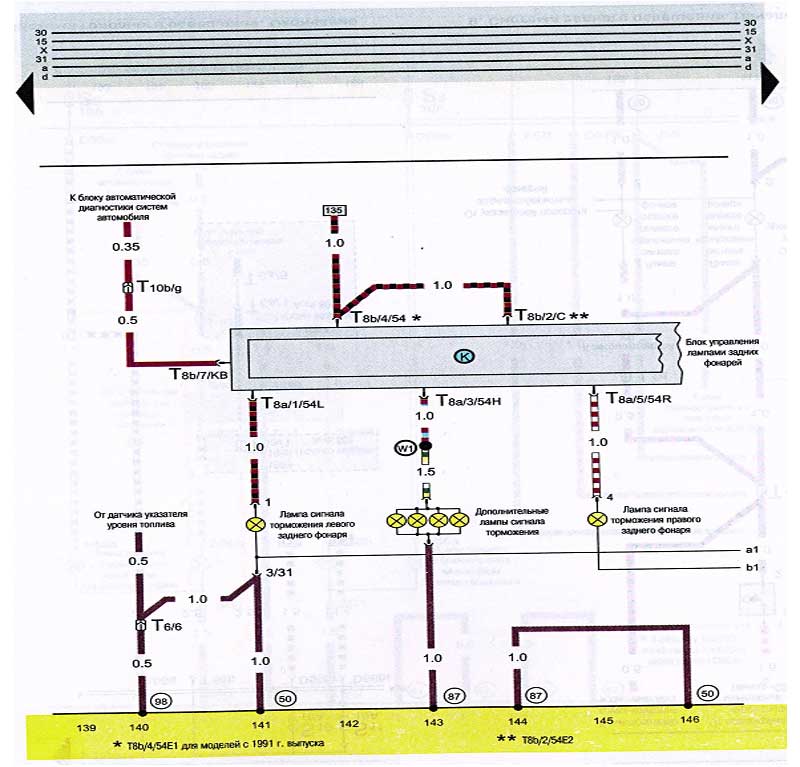

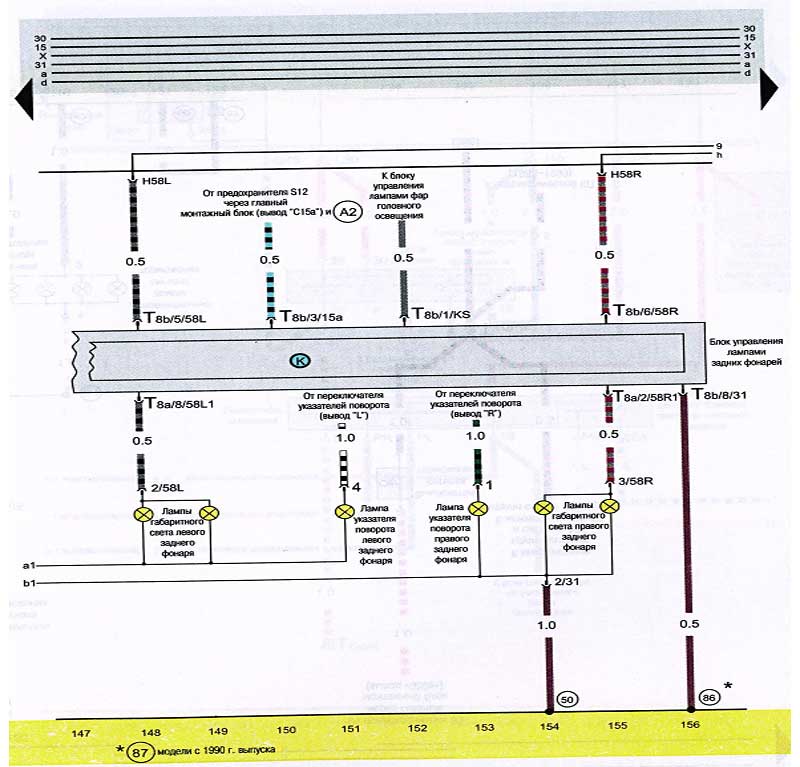

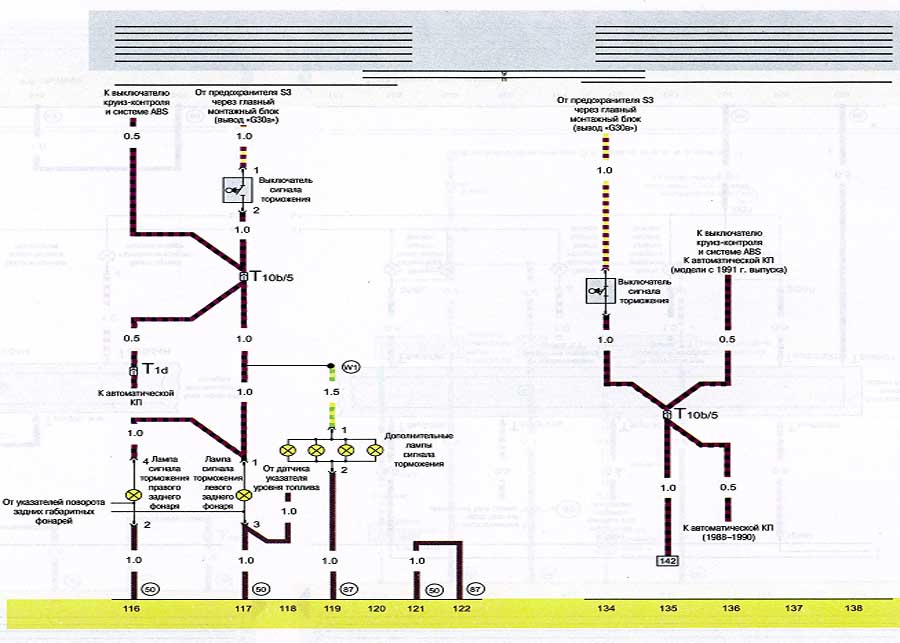

Система заднего освещения. Лист 1
Система заднего освещения. Лист 2
Система заднего освещения. Лист 3

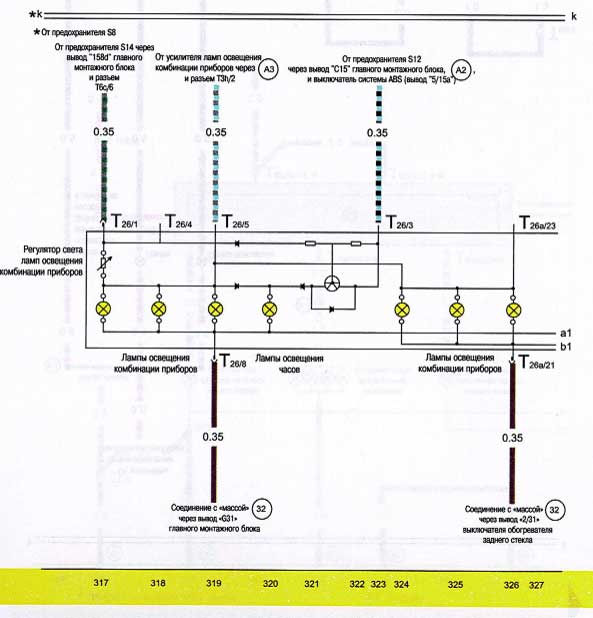

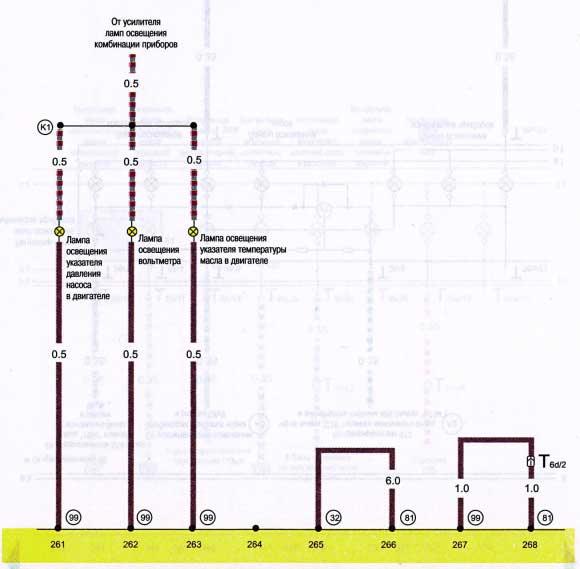

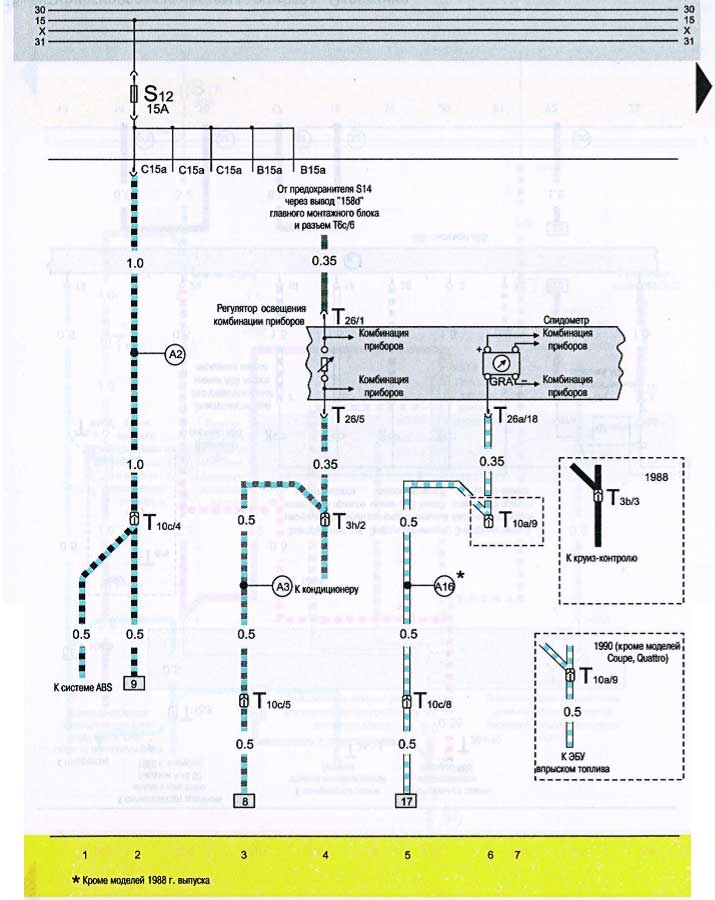

Лампы освещения приборов

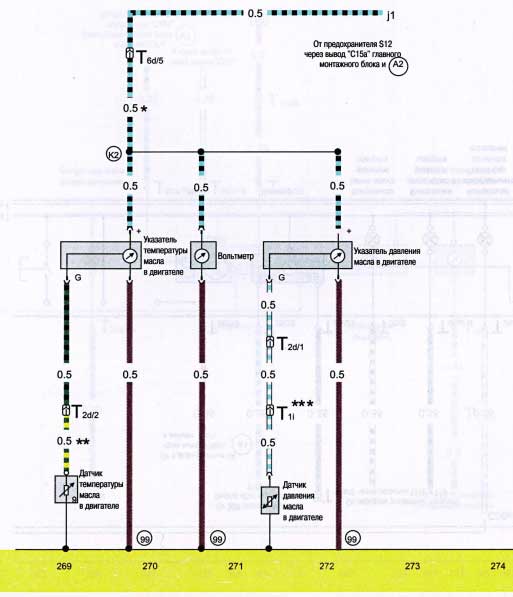

Приборы и датчики

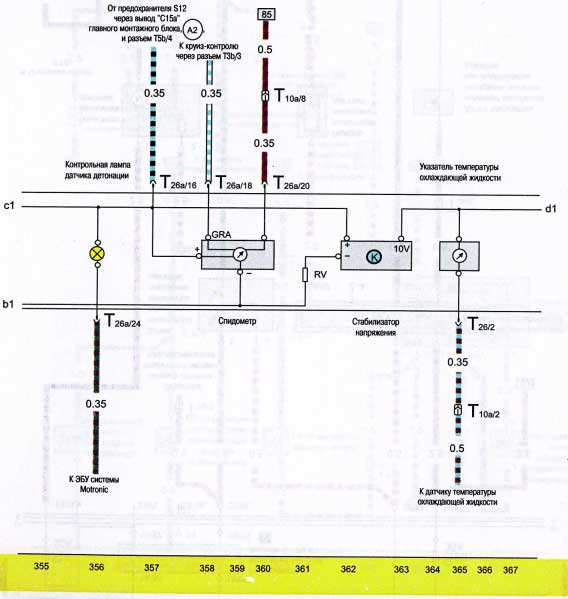

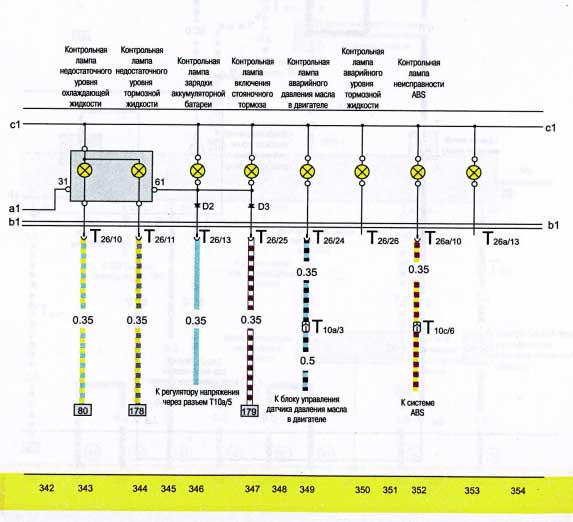

Комбинация приборов. Лист1
Комбинация приборов. Лист 2
Комбинация приборов. Лист 3
Комбинация приборов. Лист 4
Комбинация приборов. Лист 5

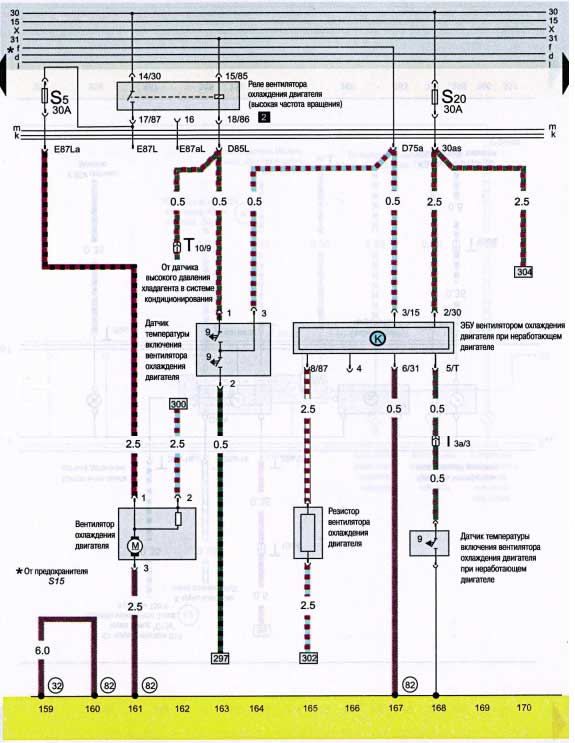

Вентилятор системы охлаждения двигателя

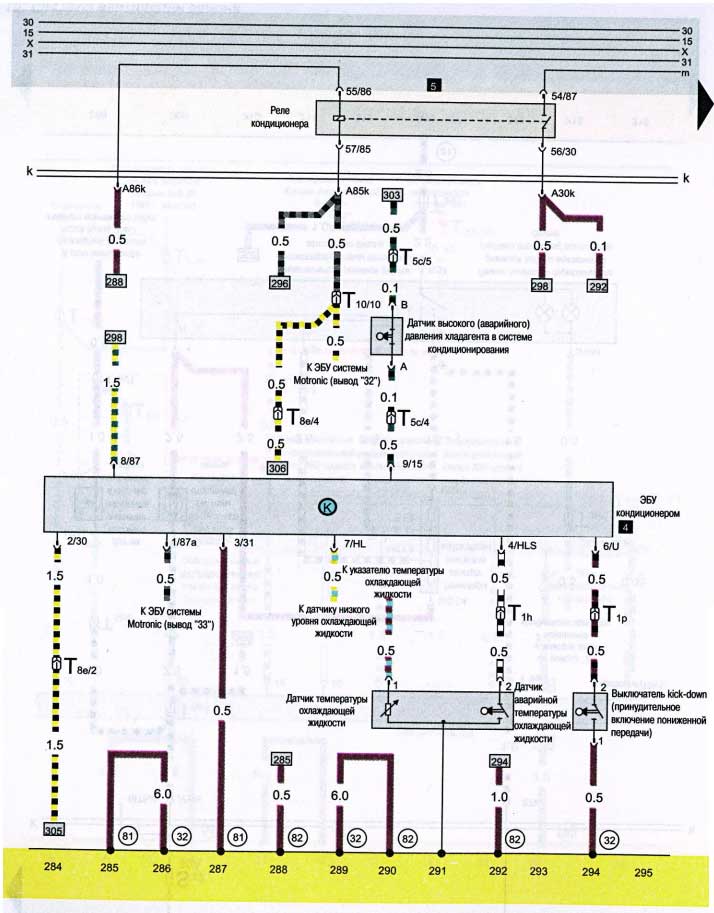

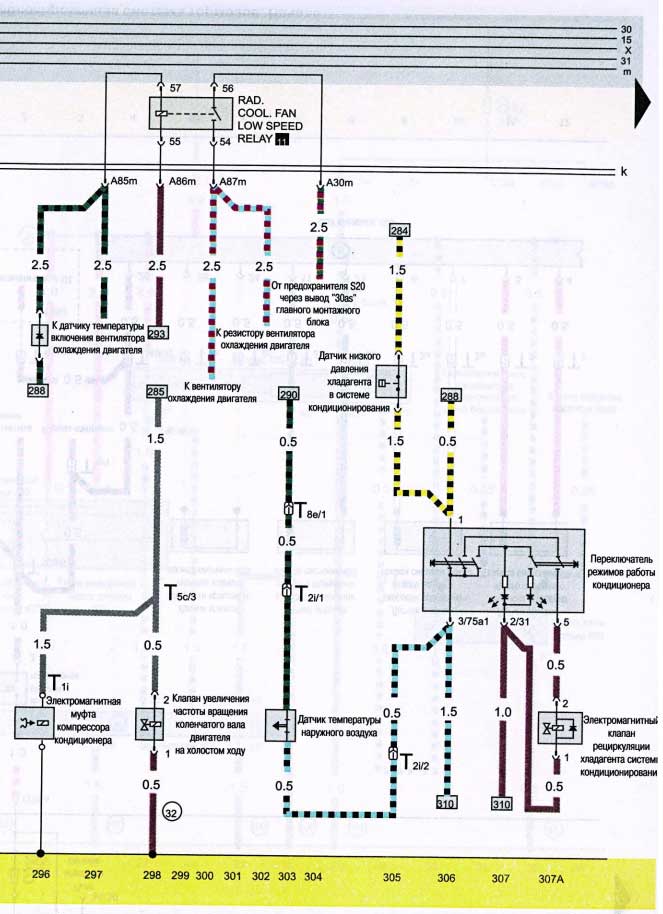

Система кондиционирования. Лист 1
Система кондиционирования. Лист 2

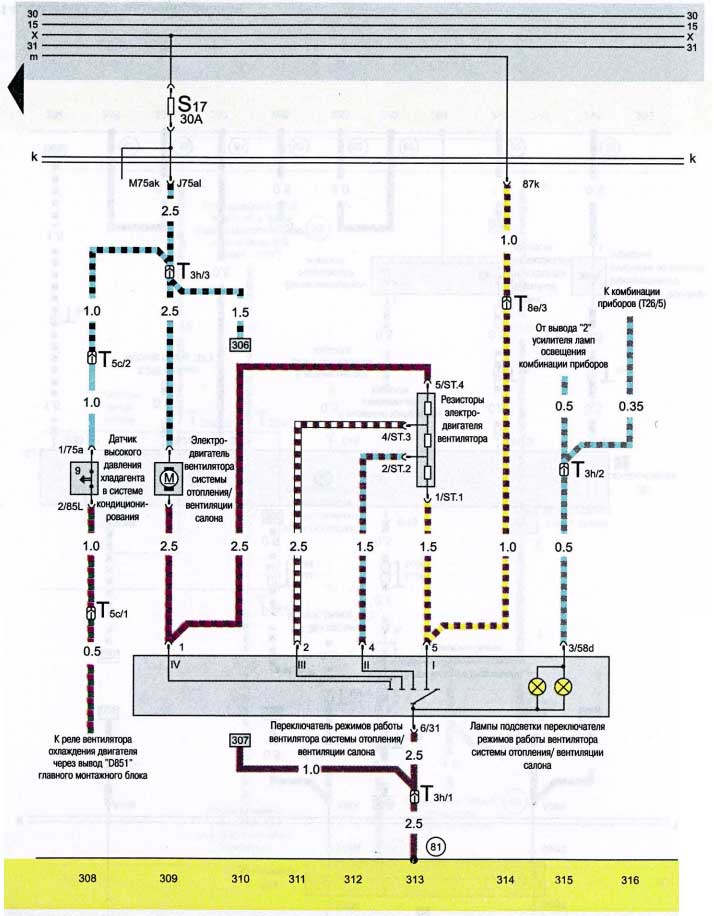

Система вентиляции салона

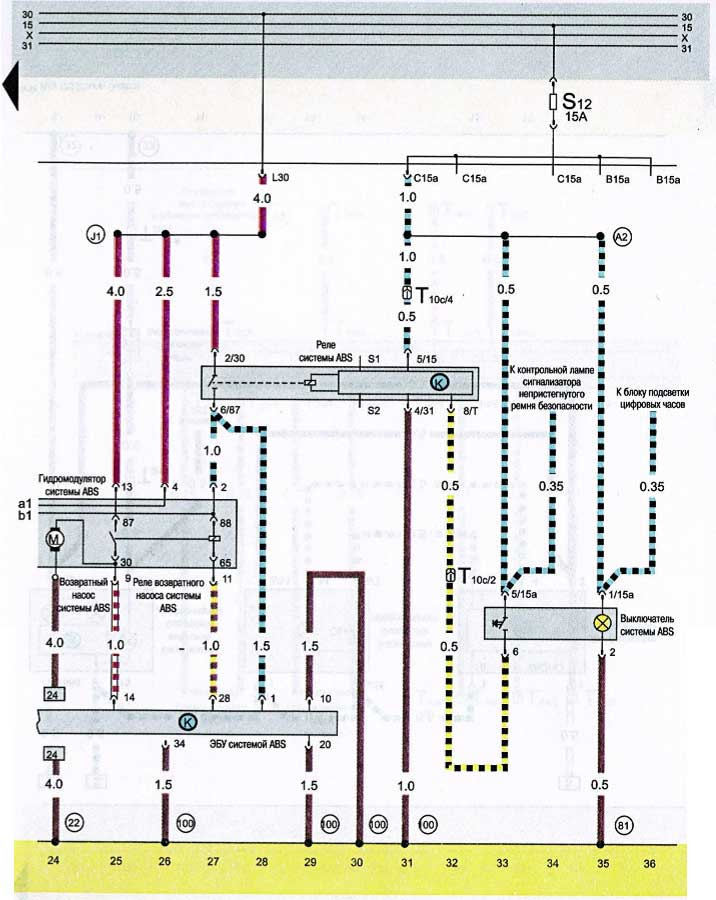

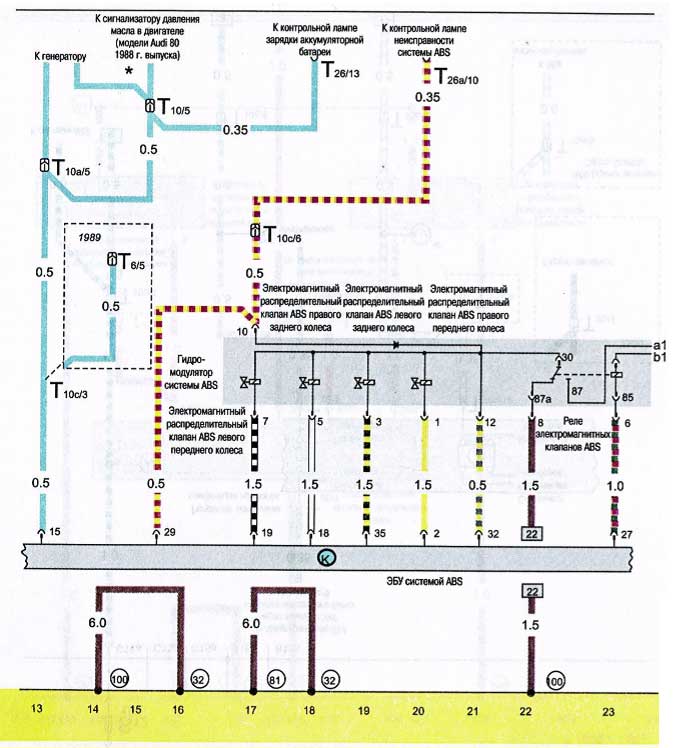

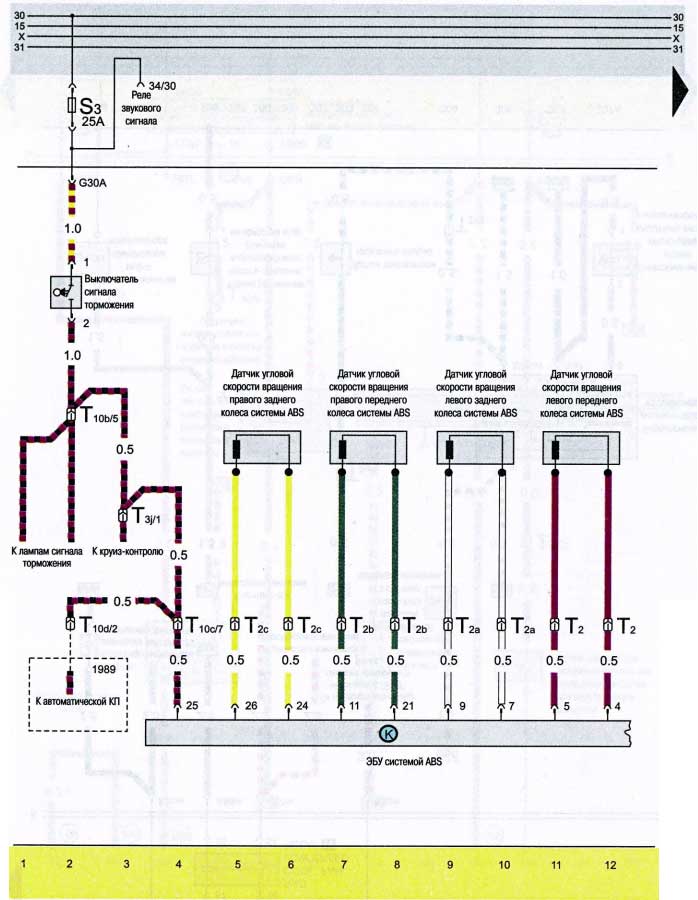

Анти блокировочная система тормозов. Лист 1
Анти блокировочная система тормозов. Лист 2
Анти блокировочная система тормозов. Лист 3

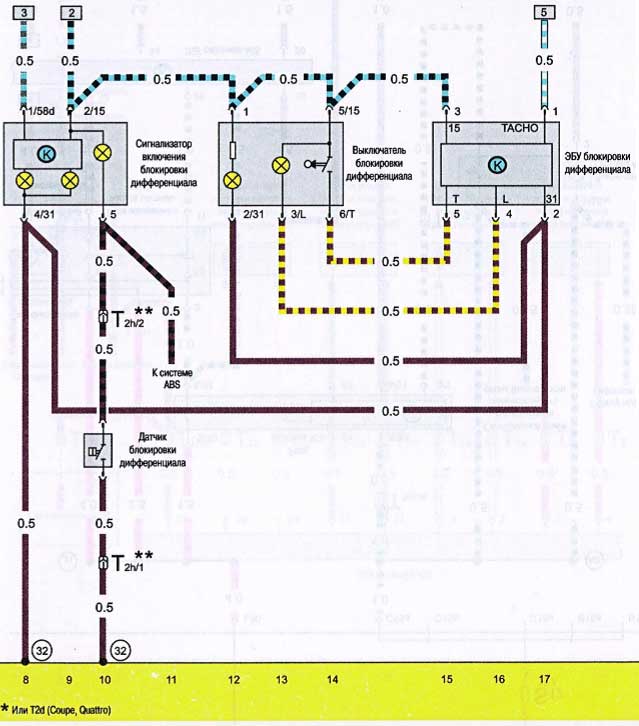

Механизм блокировки дифференциала на моделях Quattro. Лист 1o
Механизм блокировки дифференциала на моделях Quattro. Лист 2

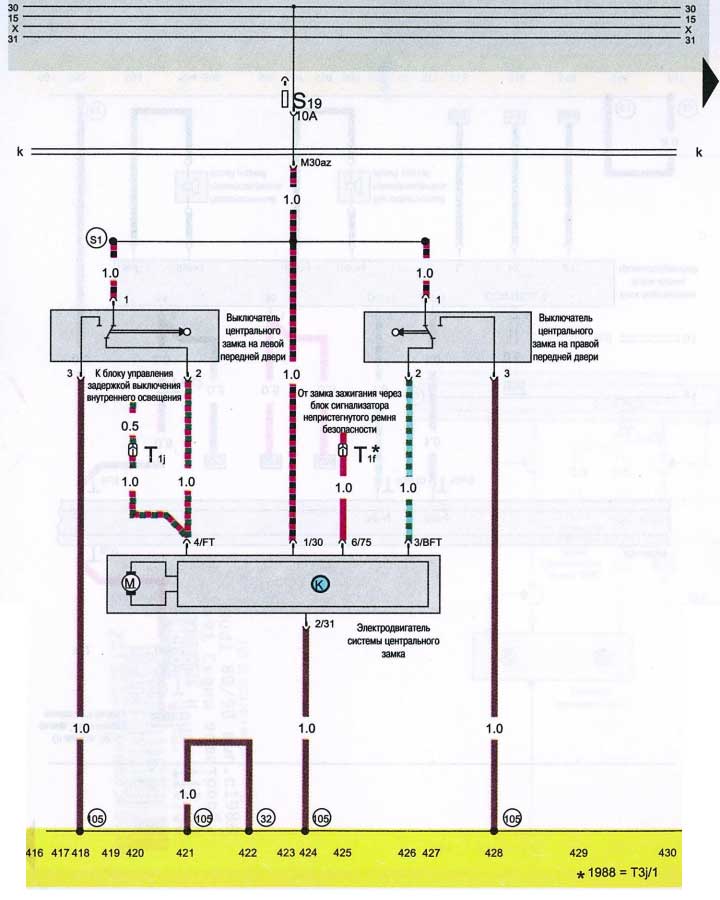

Центральный замок

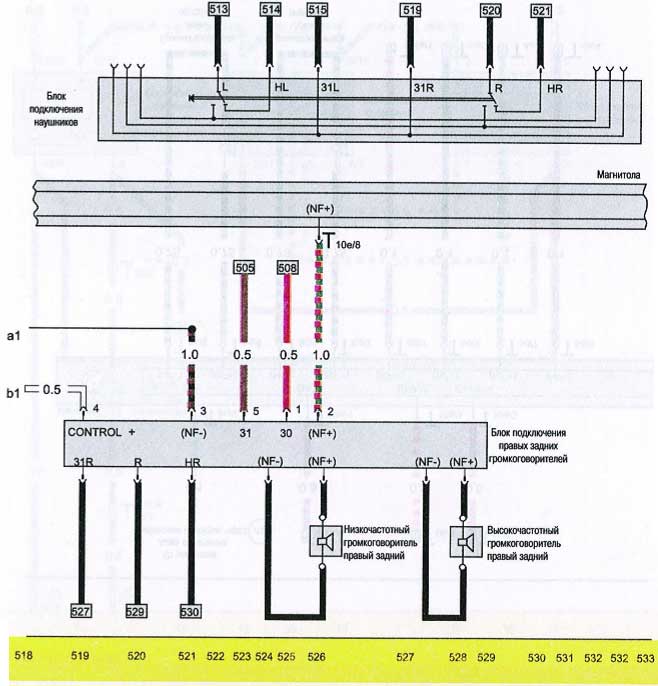

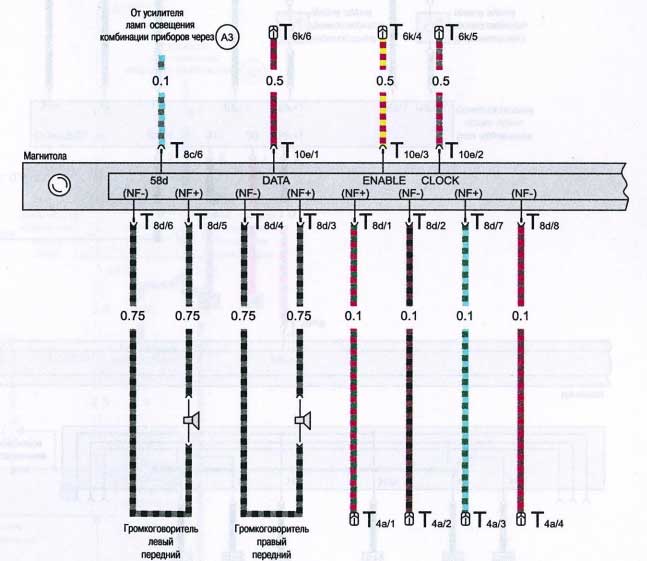

Стереосистема. Лист 1

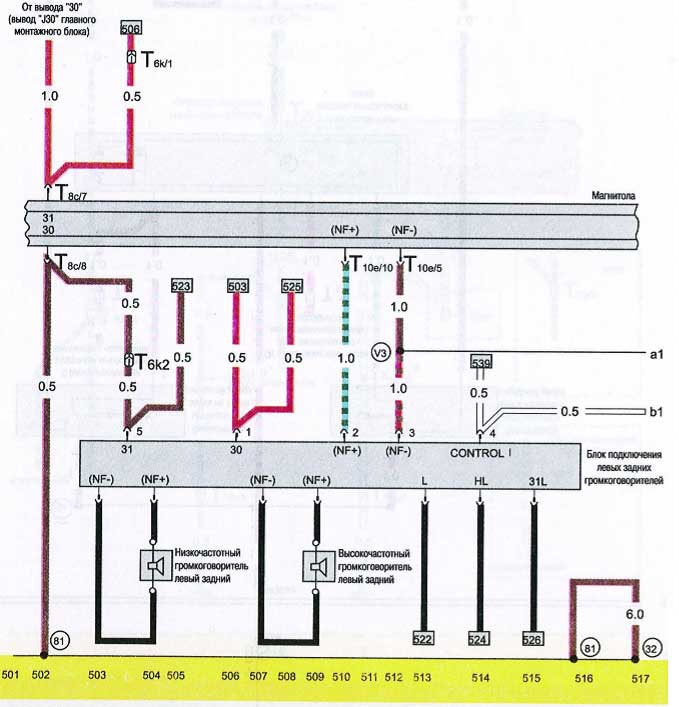

Стереосистема. Лист 2
Стереосистема. Лист 3

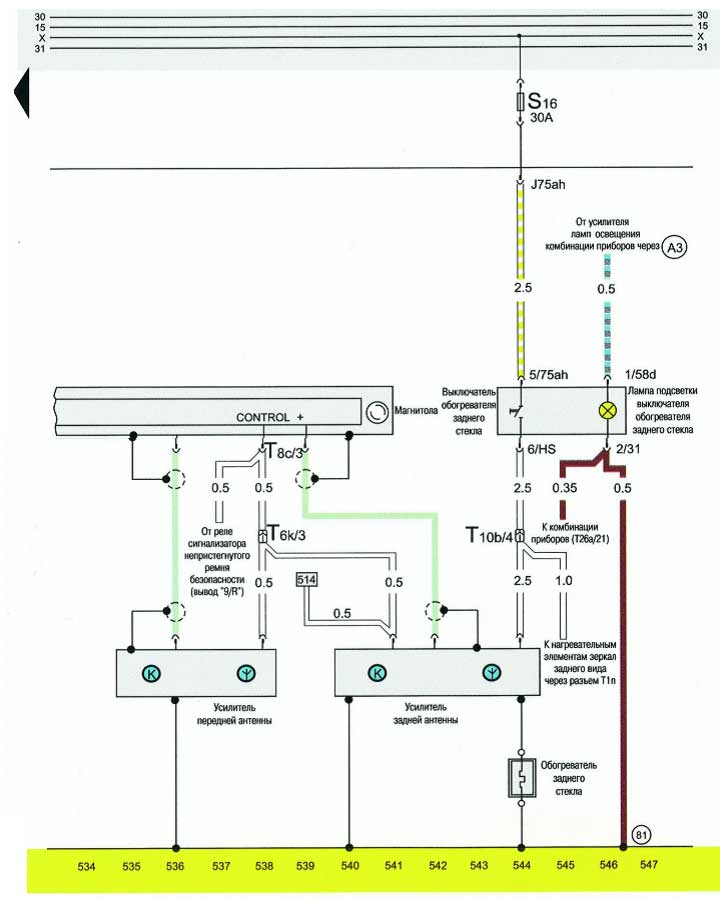

Стереосистема окончание, обогрев заднего стекла

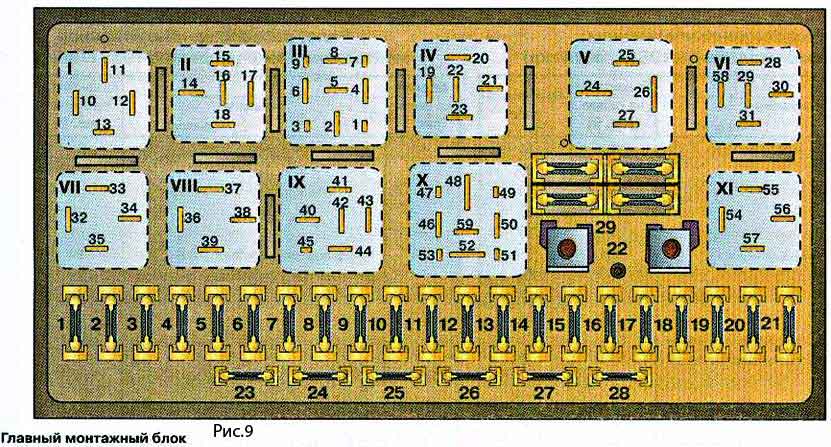

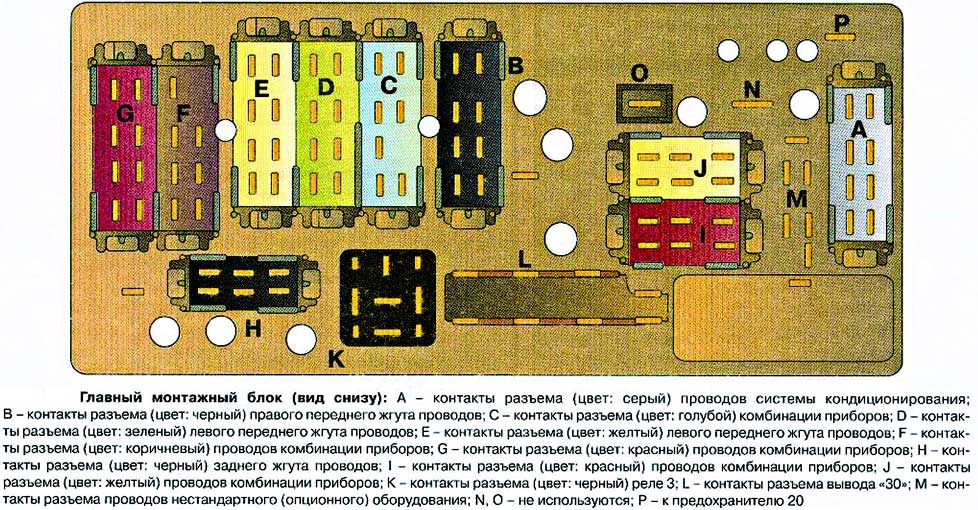

Главный монтажный блок

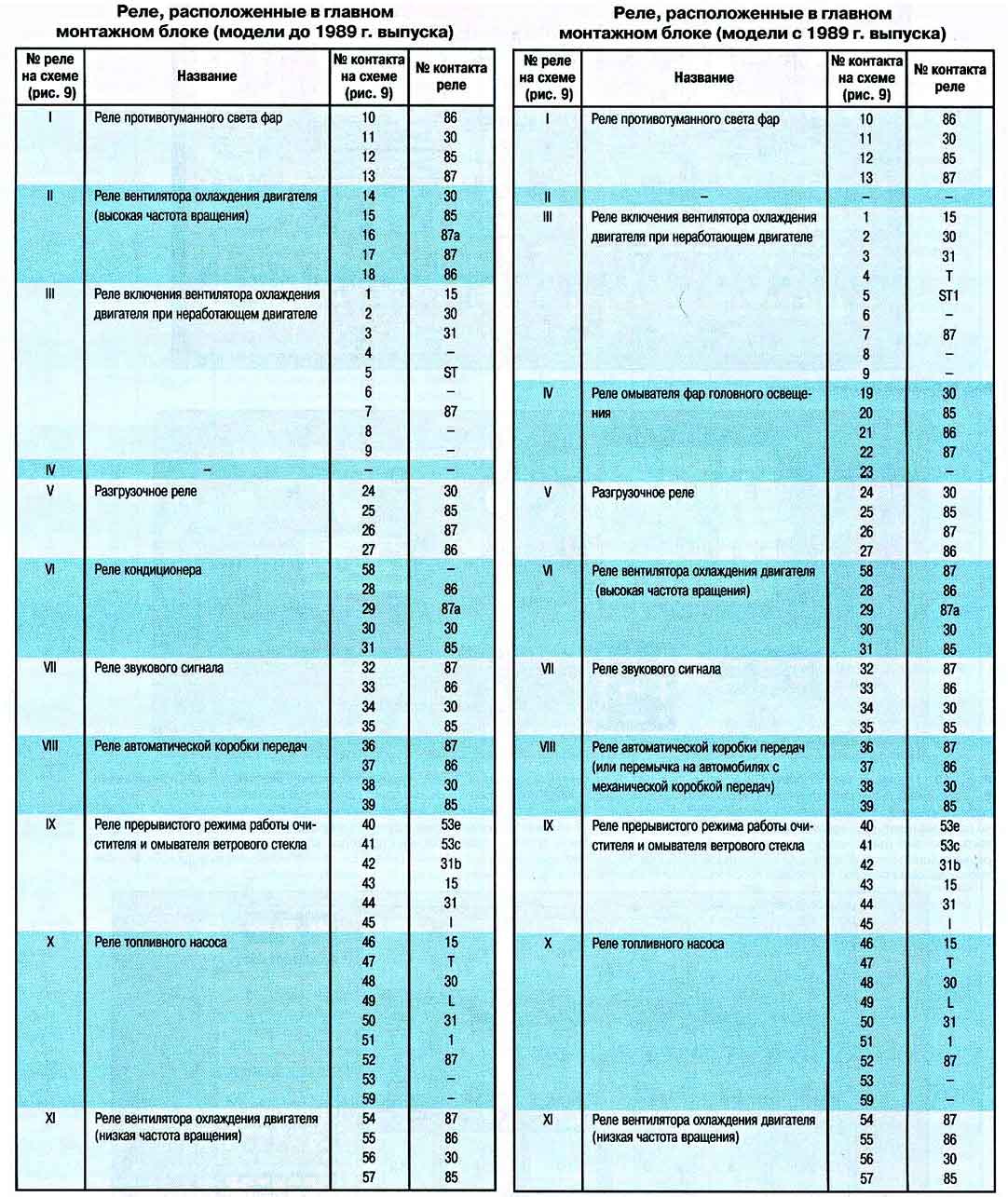

Расположение реле в главном монтажном блоке

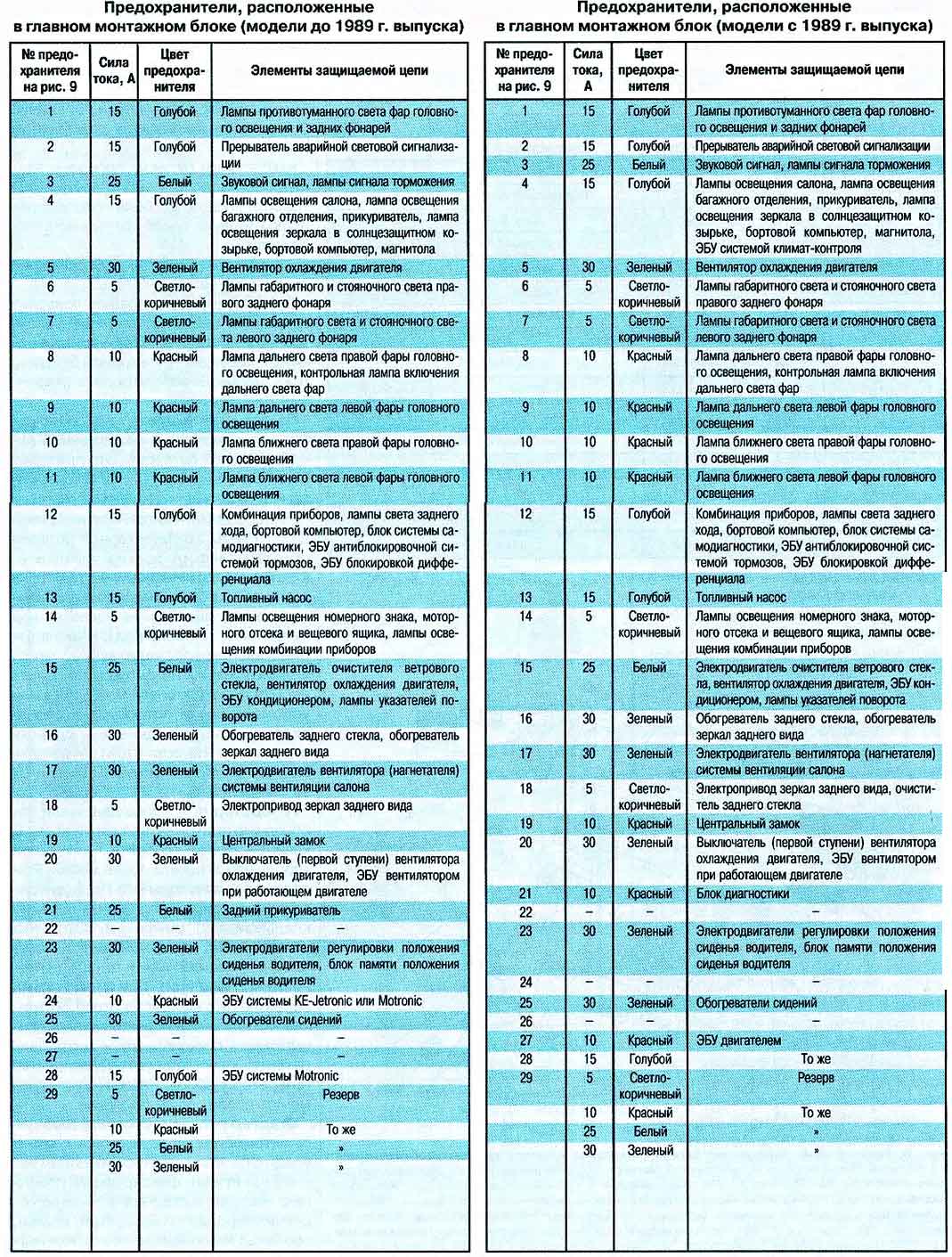

Расположение предохранителей в главном монтажном блоке

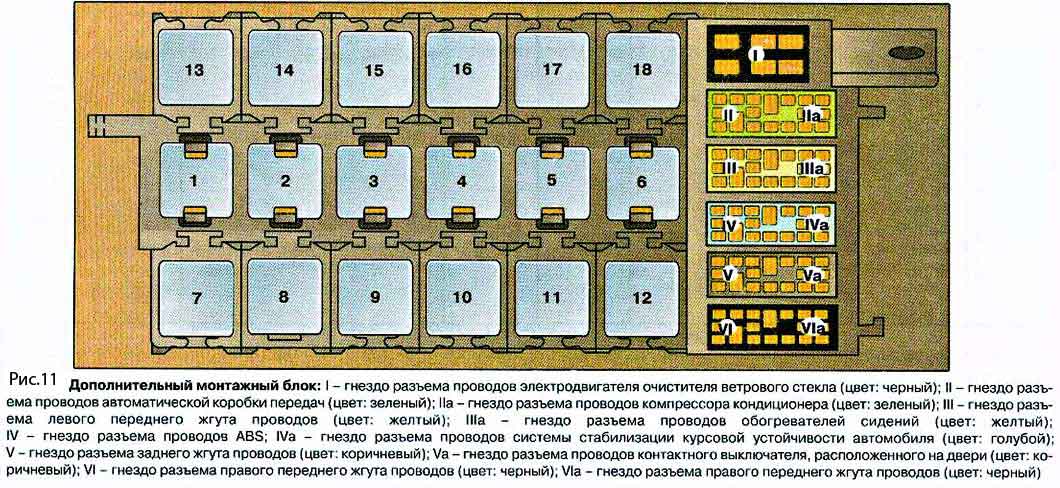

Дополнительный монтажный блок

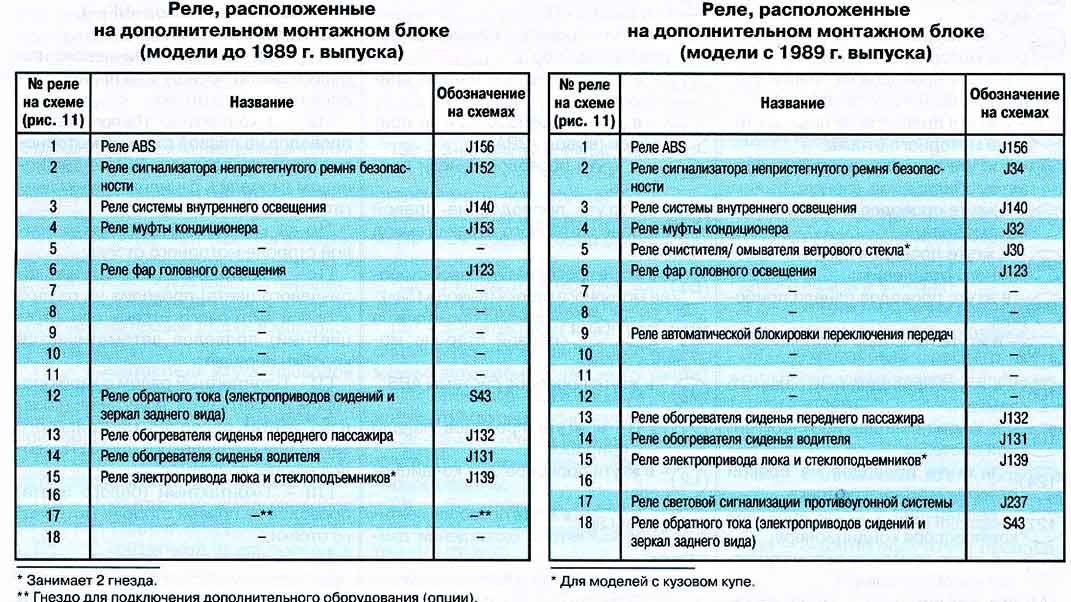

Расположение реле в дополнительном монтажном блоке
