Схема электрооборудования автомобиля Ауди 100/А6 ( Audi 100/A6)

Условные обозначения на электрических схемах

15 - контакт (+12В), на который подается напряжение при включении зажигания;
30 - контакт (+12В), который всегда находится под напряжением аккумуляторной батареи;
31 - соединение с «массой»;
50 - контакт ("плюсовый»), на который подается напряжение при повороте замка зажигания в положение «Пуск»;
85 - входной контакт реле;
86 - контакт соединения реле с "массой»;
87 - выходной контакт реле; 87а - выходной контакт реле.
Места расположения контактов с «массой» автомобиля:
Е1 - моторный отсек (провод отрицательной клеммы аккумуляторной батареи);
Е2 - соединение с «массой» двигателя (генератор);
ЕЗ - под левой стороной комбинации приборов;
Е4 - жгут проводов комбинации приборов;
Е5- жгут проводов в моторном отсеке;
E6 - левая сторона моторного отсека;
Е7 - под левой стороной комбинации приборов;
Е8 - жгут проводов правой фары;
Е9 - жгут проводов левой фары;
Е10 - жгут проводов в моторном отсеке;
Е11 - жгут проводов задней части кузова;
Е12 - блок цилиндров;
Е13 - впускной коллектор;
Е14 - жгут проводов в моторном отсеке;
Е15 - впускной коллектор;
Е16 - основание левой передней стойки кузова;
Е17 - жгут проводов крышки багажника;
Е18 — жгут проводов комбинации приборов;
Е19 - правая задняя стойка кузова;
Е20 - жгут проводов центральной консоли;
Е21 - жгут проводов электрического стеклоподьемника;
Е22 - жгут проводов двери;
Е23 - левая сторона багажного отделения;
F24 - жгут проводов динамика.

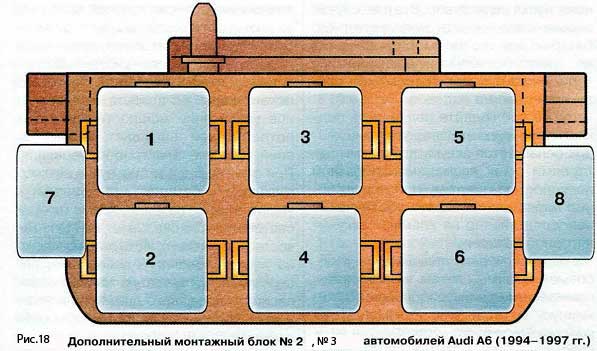

На данных схемах переход сигнального провода с одного рисунка схемы на другой, указан черной стрелкой с обозначением номера рисунка и координаты места соединения.

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
