Схема электрооборудования автомобиля Ниссан-Сентра (Nissan-Sentra) 1993г

• Архив .RAR схемы электрооборудования автомобиля Nissan NX Sentra. Схемы представлены в .PDF-файле размером 1Мб.
• Загрузить архив Nissan NX Sentra 1993г (англ. яз.)

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Электронный блок управления двигателем 2.0L
2. Электронный блок управления двигателем 1.6L
3. Кондиционер и обогреватель салона (тип1)
4. Кондиционер и салона (тип2) для различных вариантов трансмиссии
5. Цепь кондиционера
6. Кондиционер для различных вариантов трансмиссии и мощности двигателя
7. Цепь обогревателя салона, ручка управления
8. Схема обогрева салона (вариант 2)
9. Система охлаждения двигателя с автоматической трансмиссией 1.6L
10. Система охлаждения двигателя с механической трансмиссией 1.6L
11. Система охлаждения двигателя с автоматической трансмиссией 2.0L
12. Система охлаждения двигателя с механической трансмиссией 2.0L
13. Цепь электрообогрева стекла
14. Цепь звукового сигнала
15. Схема блокировки дверей (купе)
16. Схема блокировки дверей (седан)
17. Схема управления зеркалами
18. Схема стеклоподъемников (купе)
19. Схема стеклоподъемников (седан)
20. Радио
21. Схема генератора
22. Схема стартера автомобилей с автоматической трансмиссией
23. Схема стартера автомобилей с механической трансмиссией
24. Схема управления автоматической трансмиссией 1.6L
25. Схема управления автоматической трансмиссией 2.0L (Аналоговая часть)
26. Схема управления автоматической трансмиссией 2.0L (Цифровая часть)
27. Схема соединений омывателя и стеклоочистителя лобового стекла
28. Схема соединений омывателя и стеклоочистителя заднего стекла

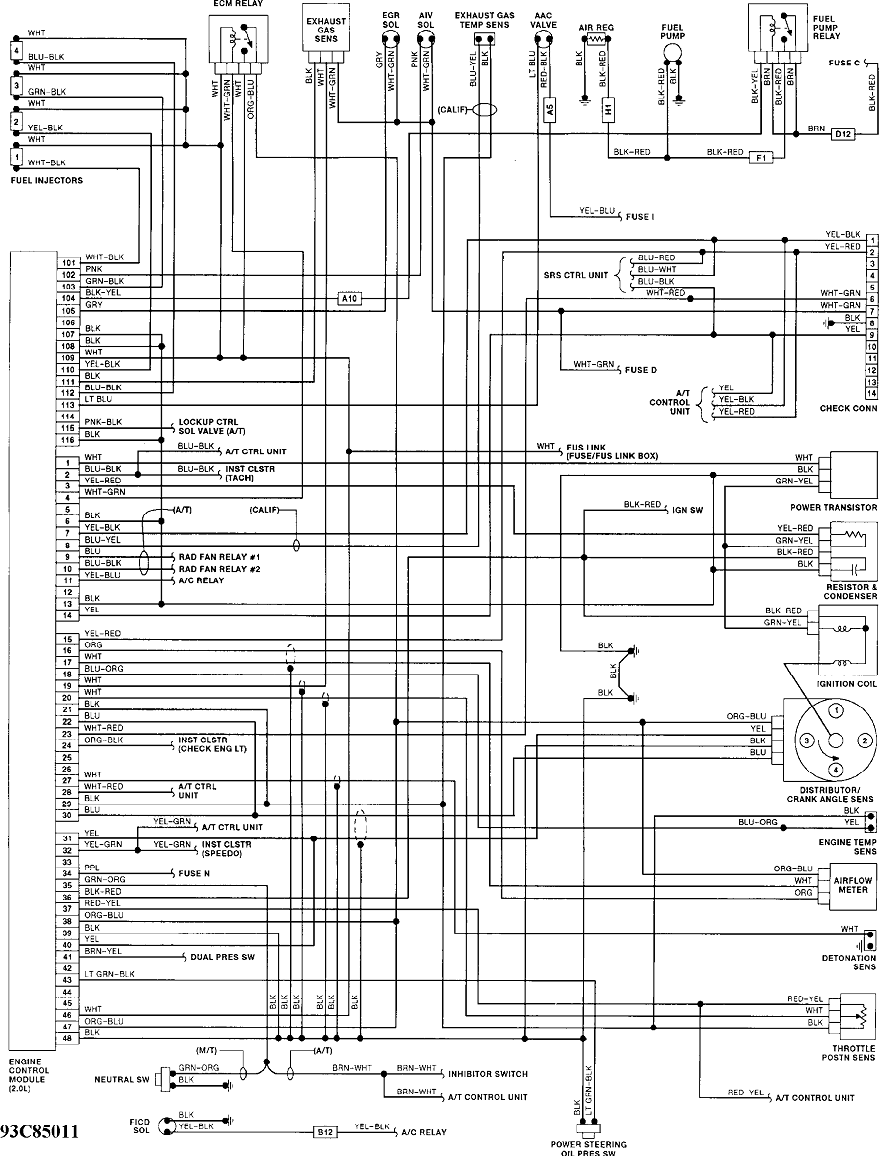

Электронный блок управления двигателем 2.0L



Электронный блок управления двигателем 1.6L

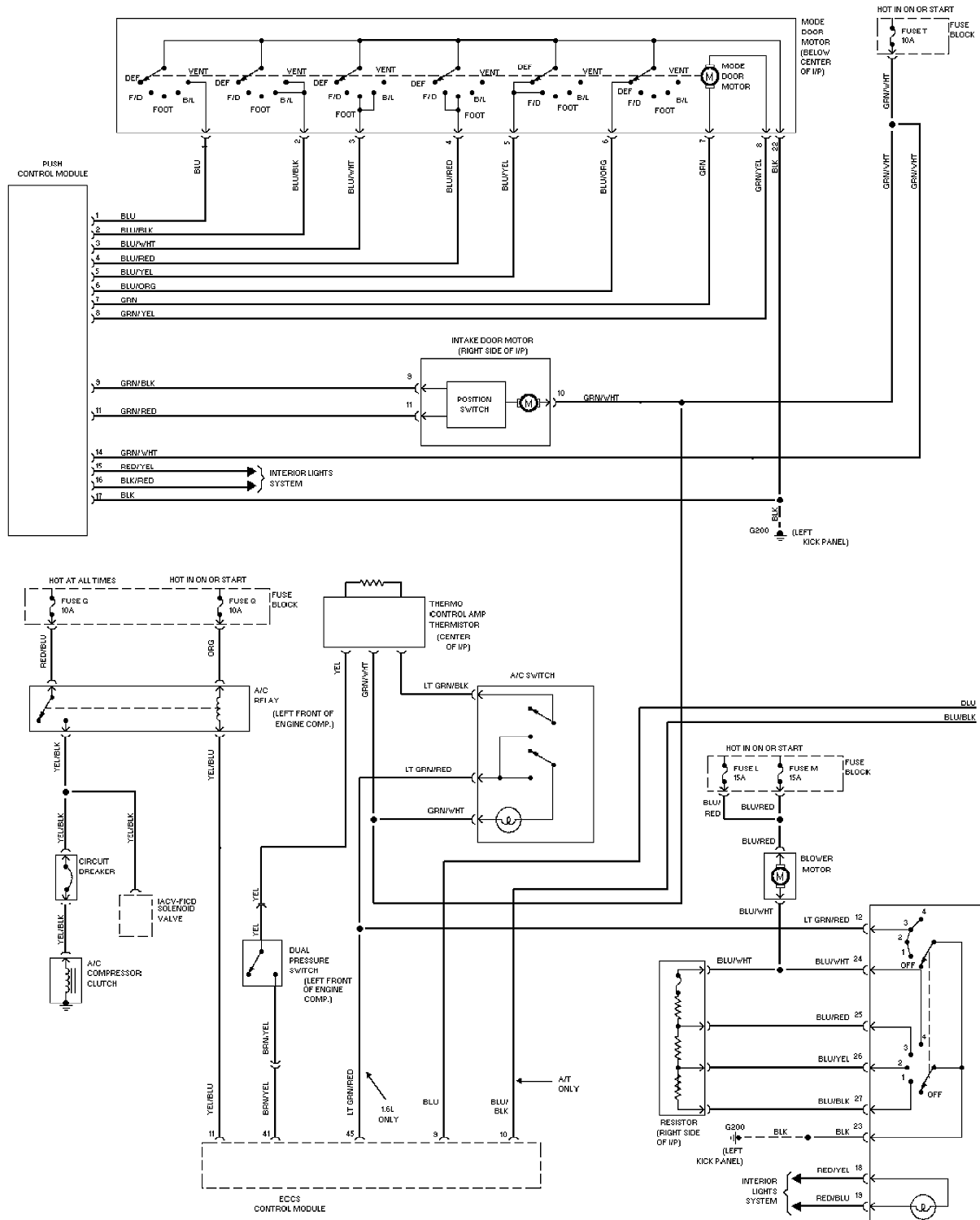

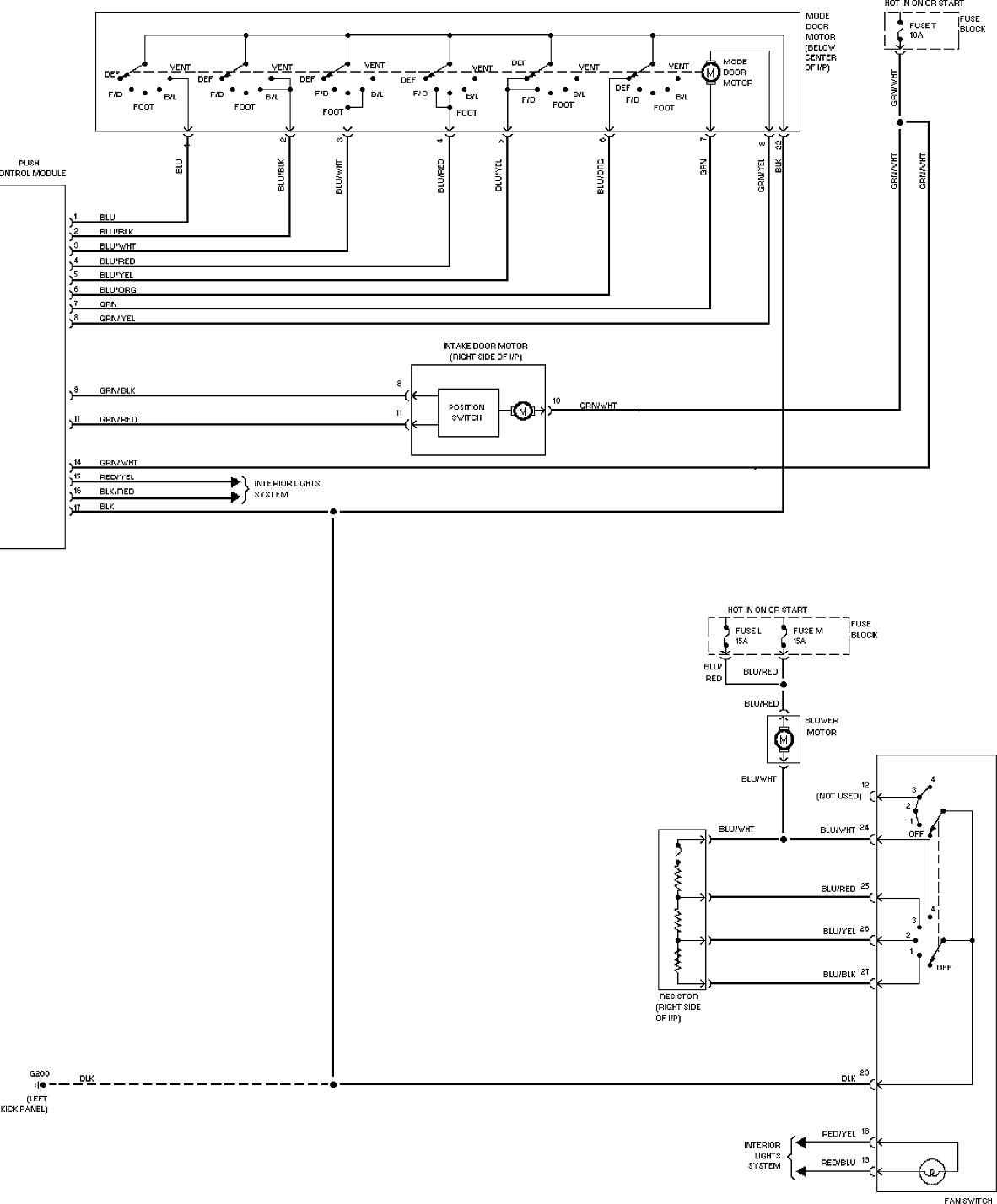

Кондиционер и обогреватель салона (тип1)



Кондиционер и салона (тип2) для различных вариантов трансмиссии

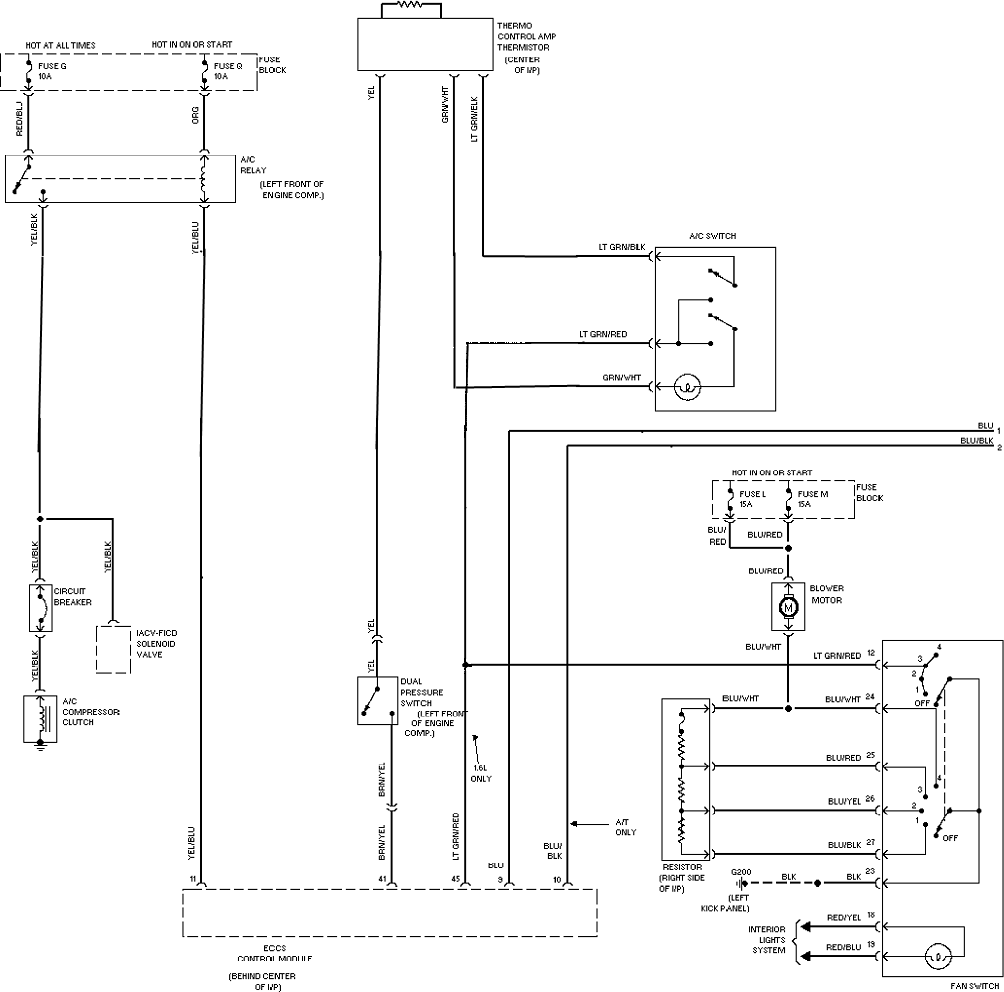

Цепь кондиционера



Кондиционер для различных вариантов трансмиссии и мощности двигателя

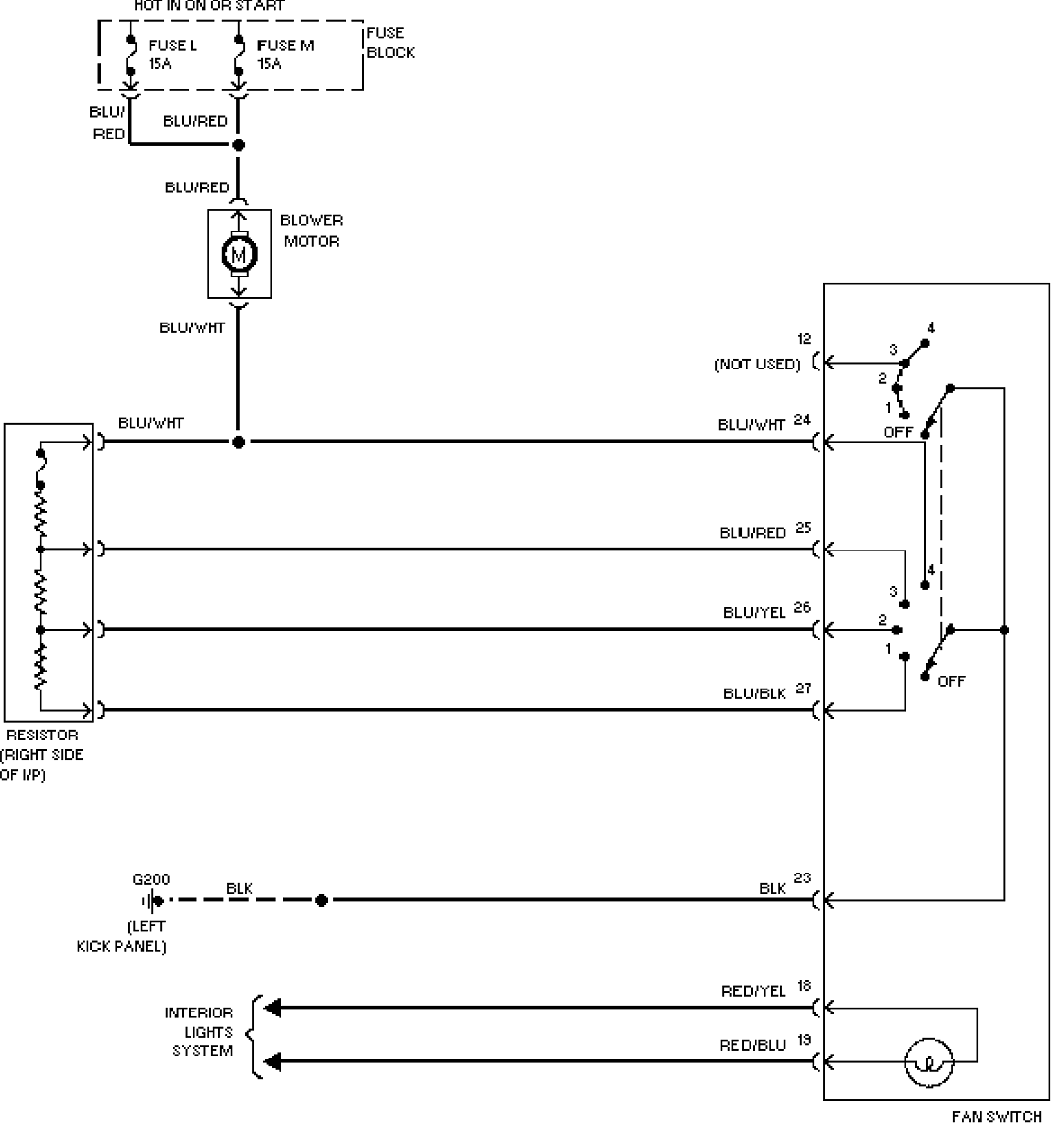

Цепь обогревателя салона, ручка управления



Схема обогрева салона (вариант 2)

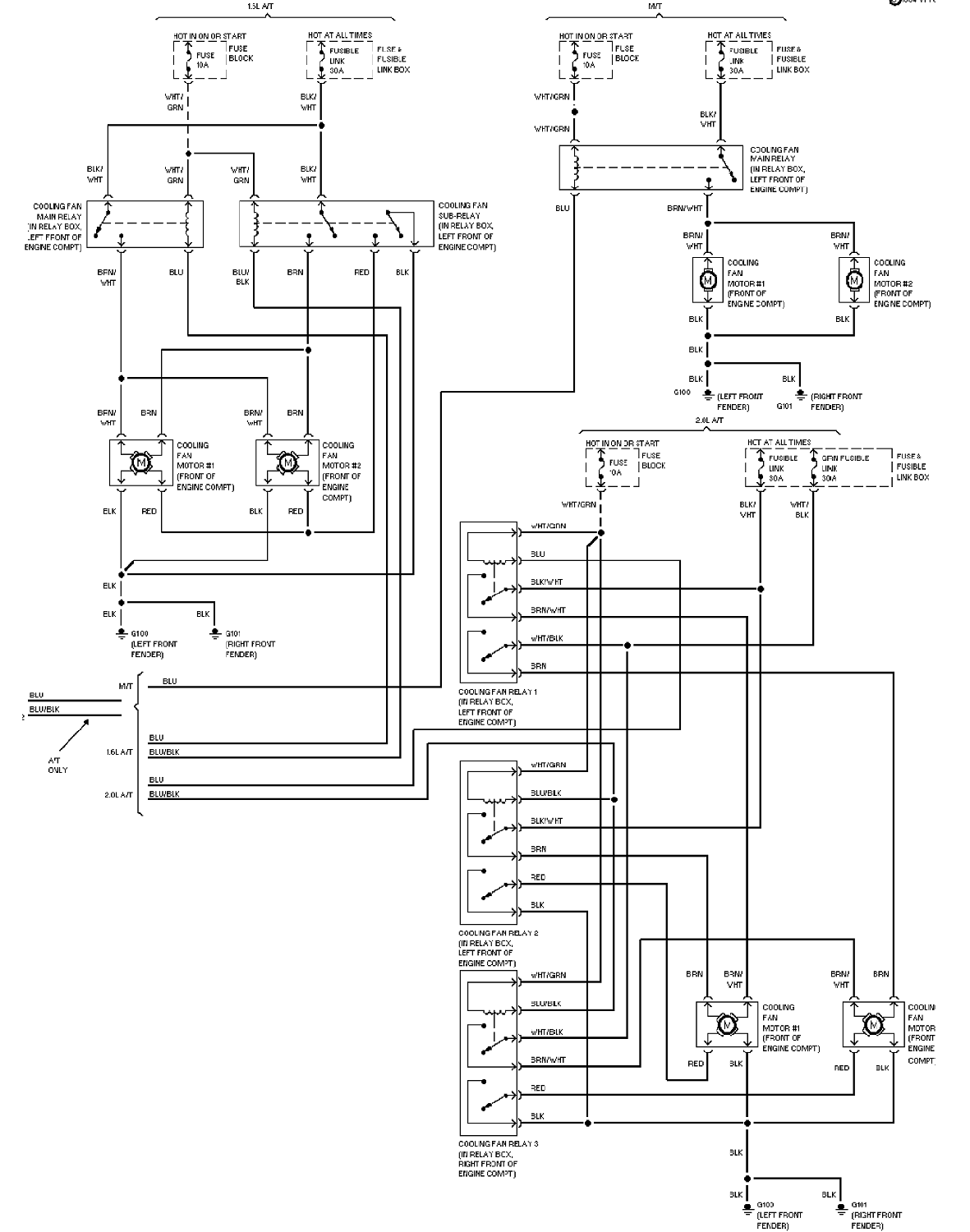

Система охлаждения двигателя с автоматической трансмиссией 1.6L

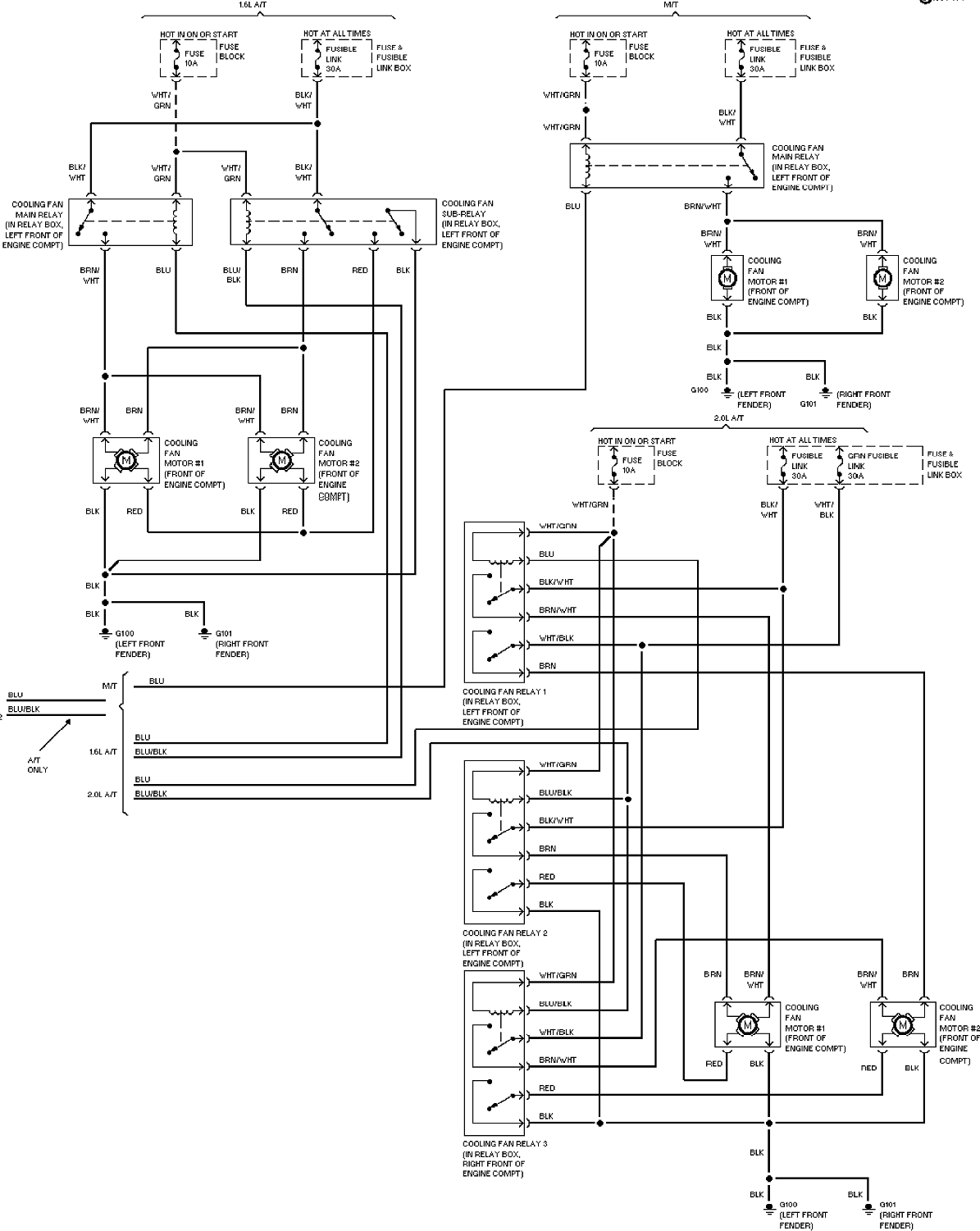

Система охлаждения двигателя с механической трансмиссией 1.6L

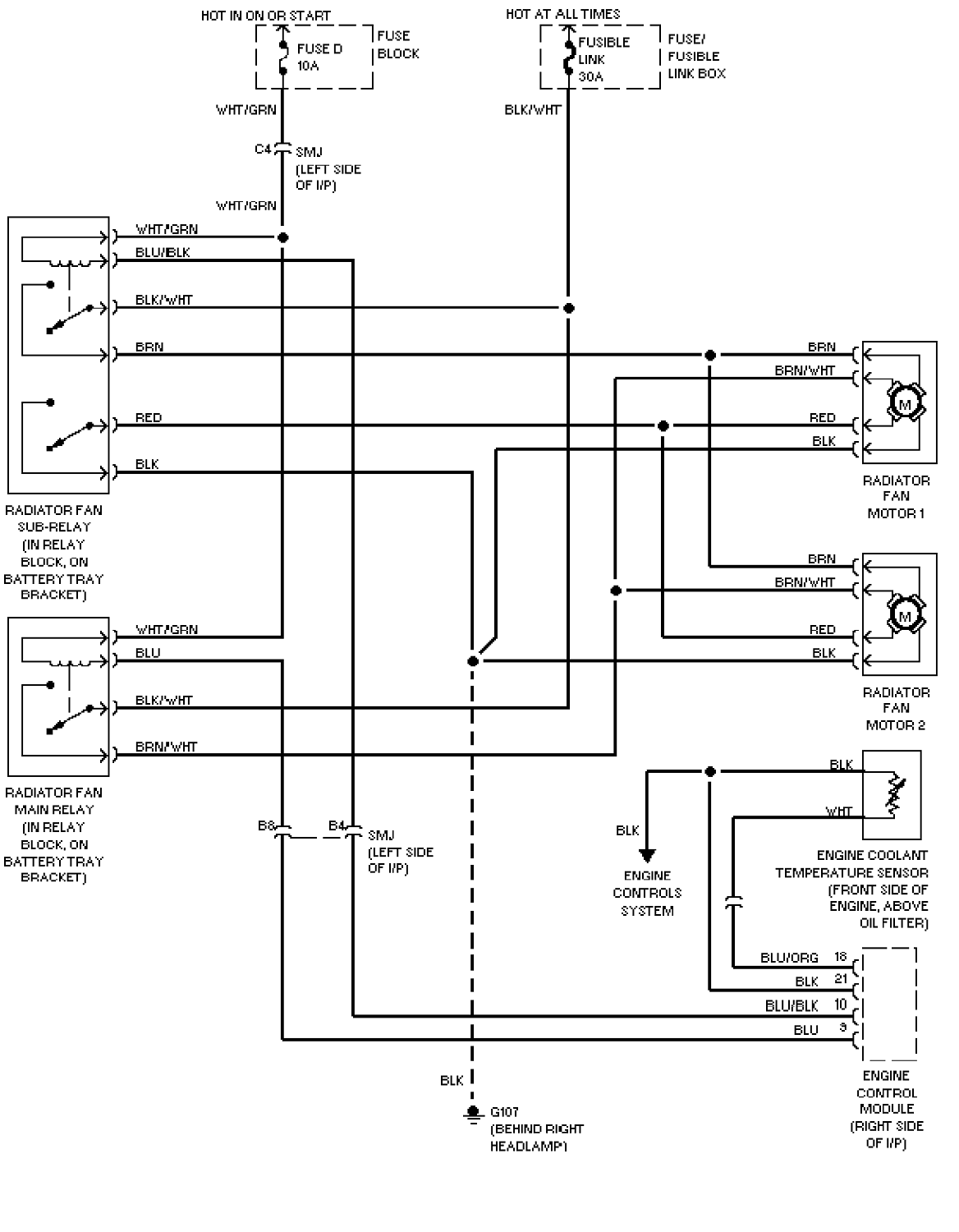

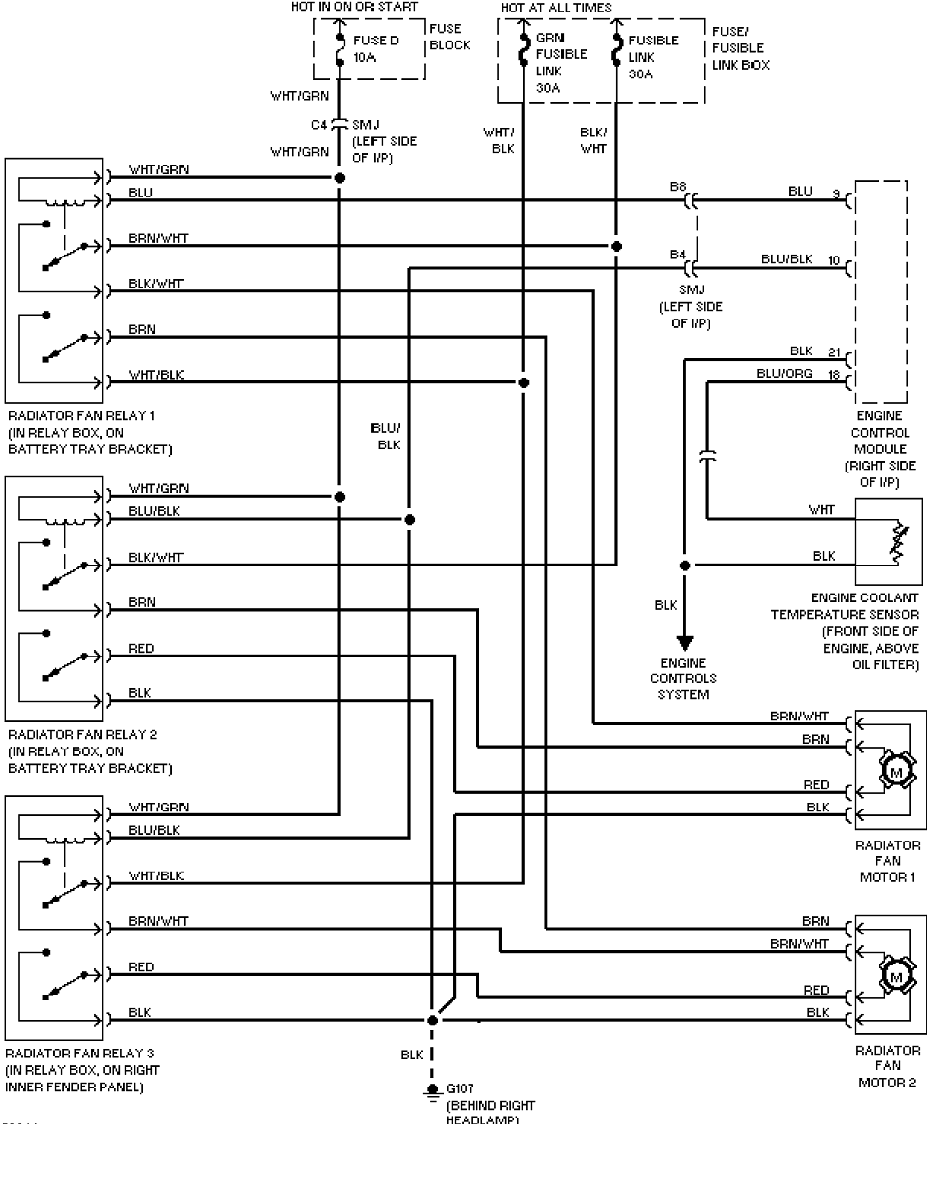

Система охлаждения двигателя с автоматической трансмиссией 2.0L

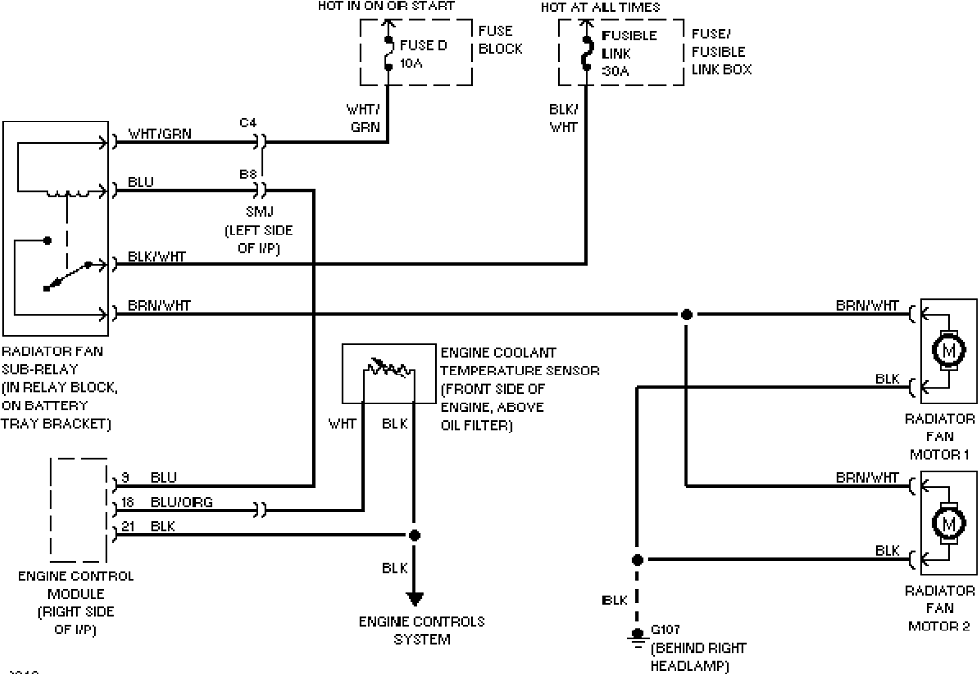

Система охлаждения двигателя с механической трансмиссией 2.0L

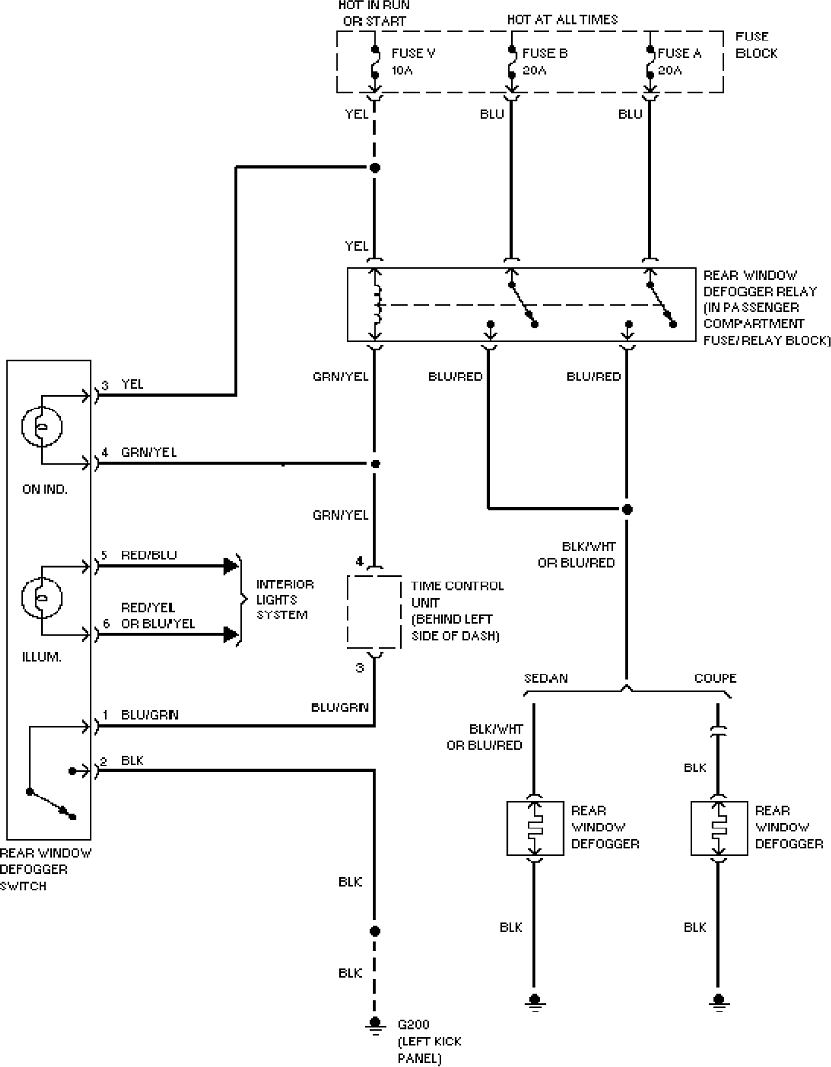

Цепь электрообогрева стекла

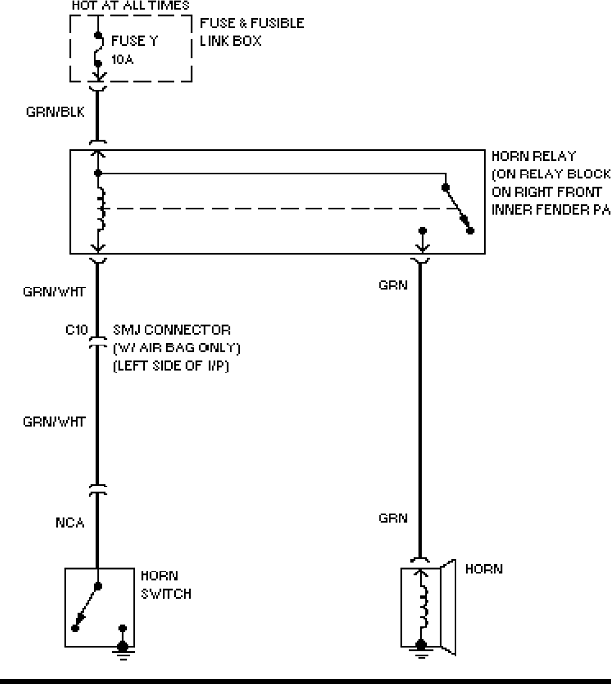

Цепь звукового сигнала

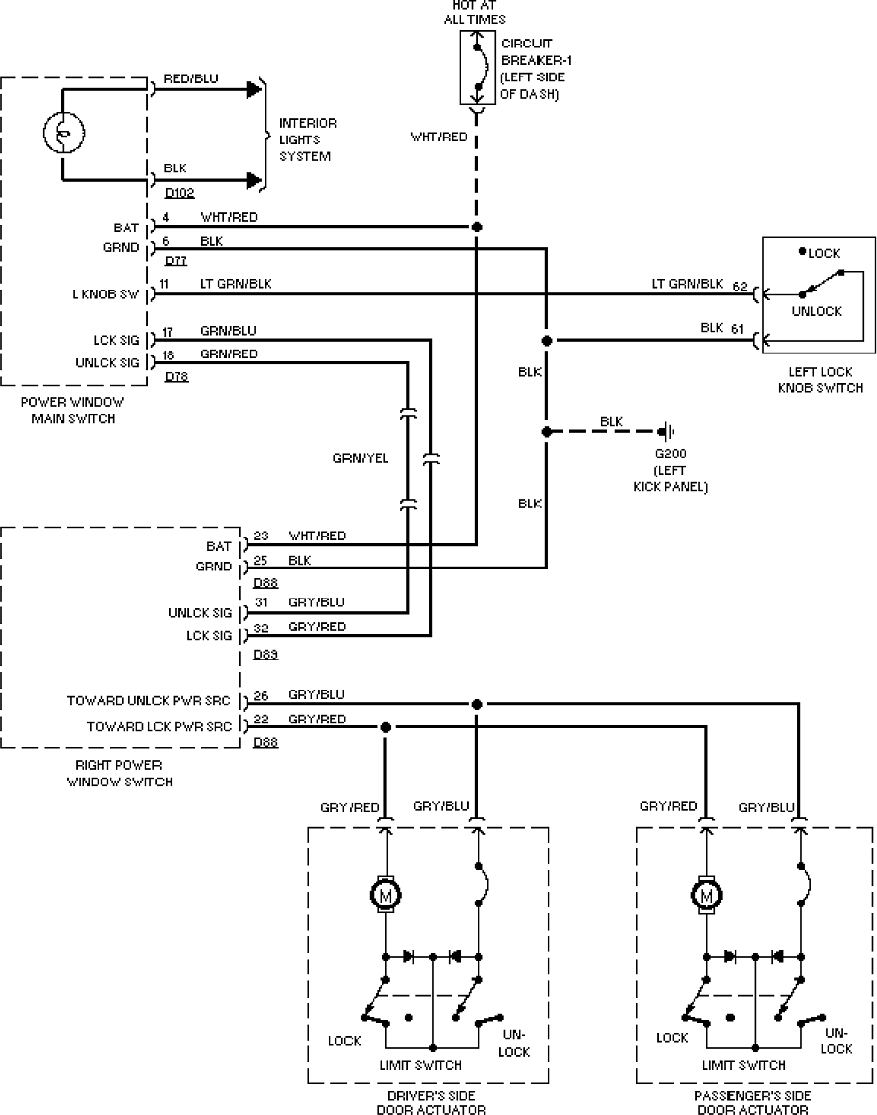

Схема блокировки дверей (купе)

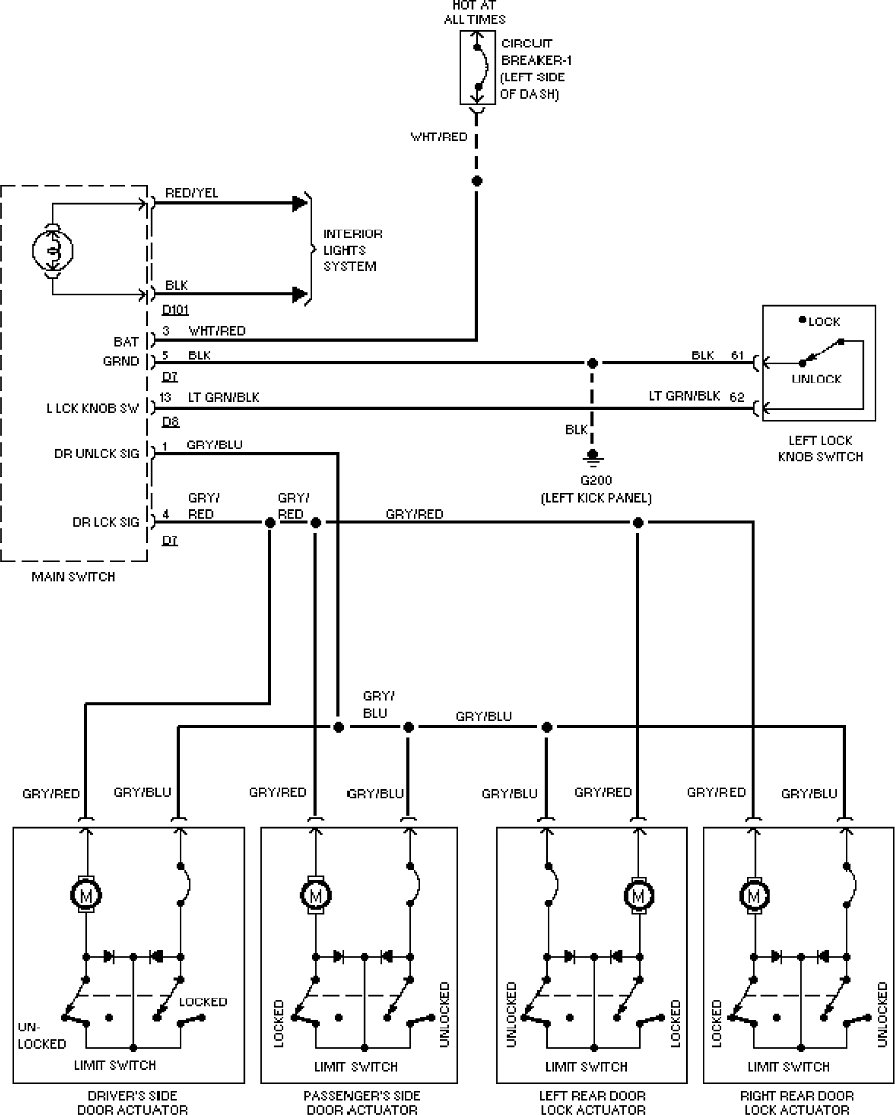

Схема блокировки дверей (седан)

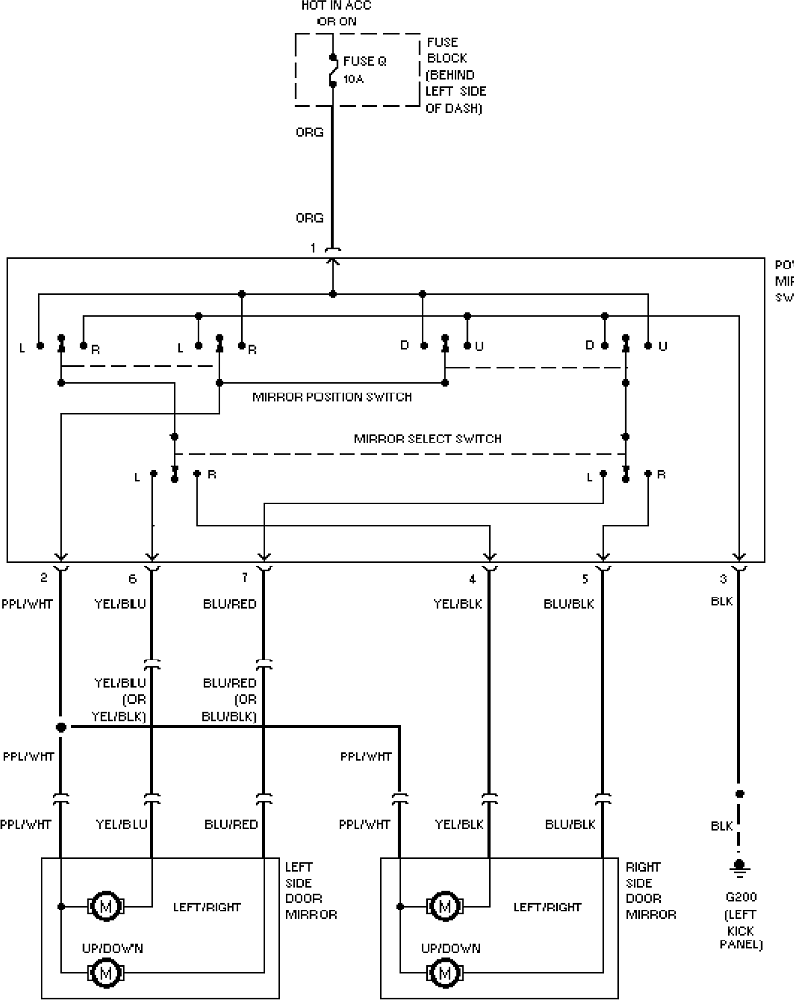

Схема управления зеркалами



Схема стеклоподъемников (купе)

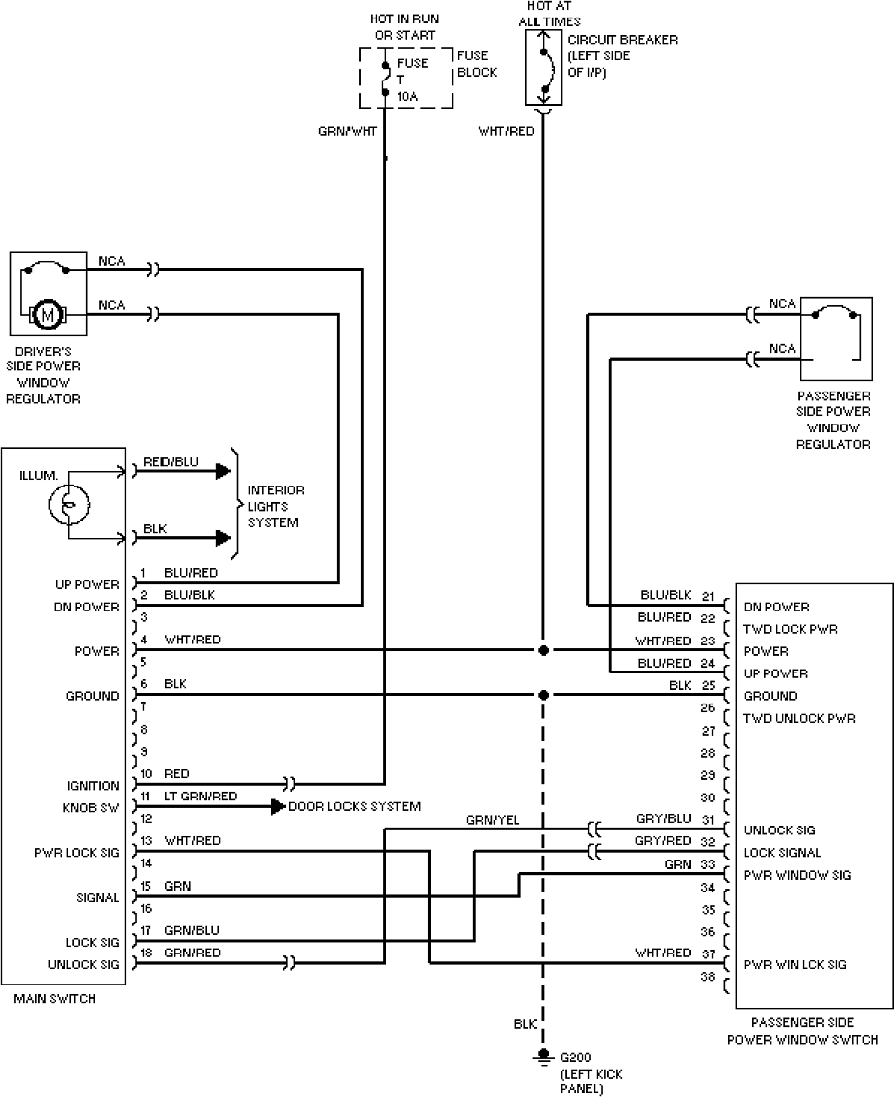

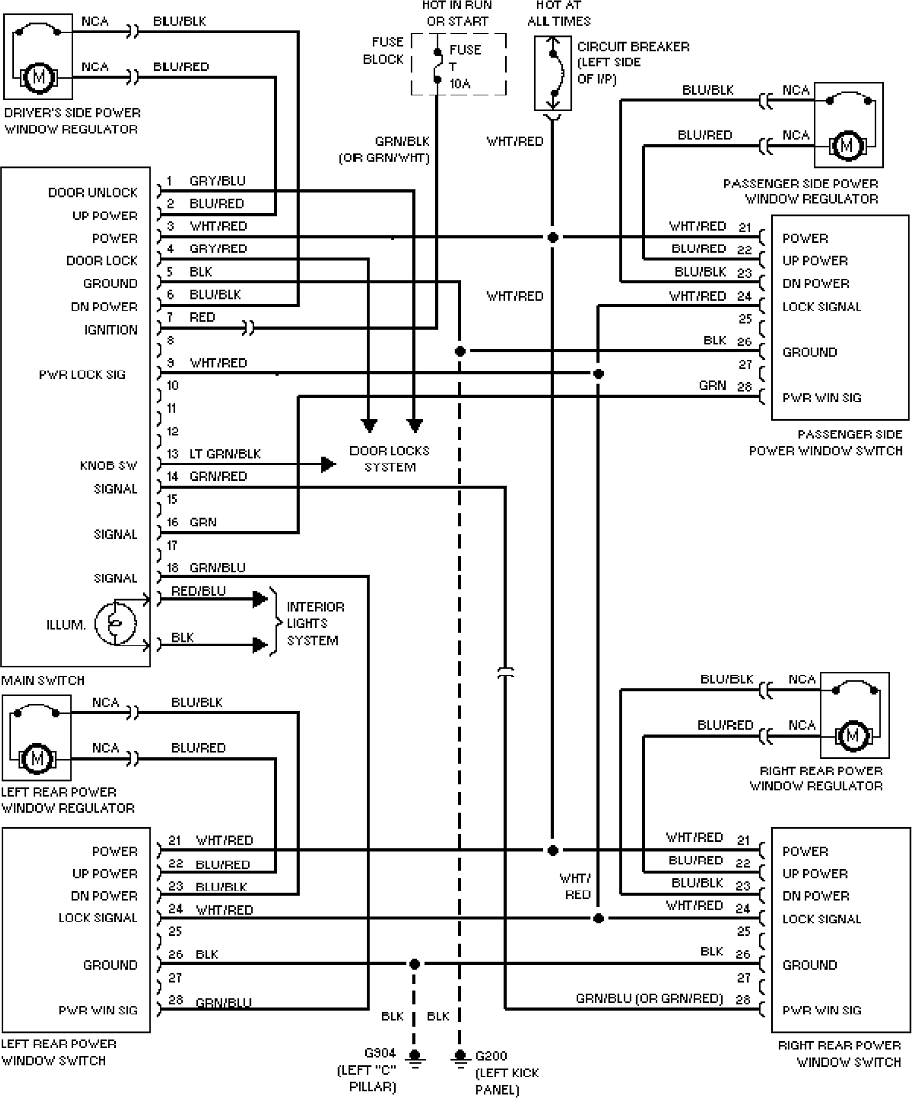

Схема стеклоподъемников (седан)

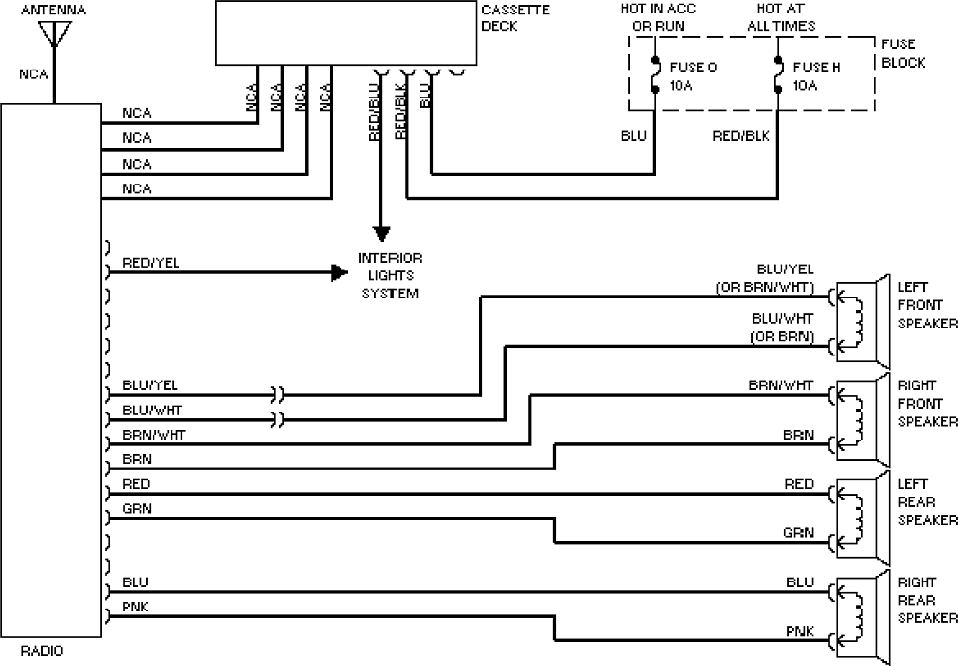

Радио

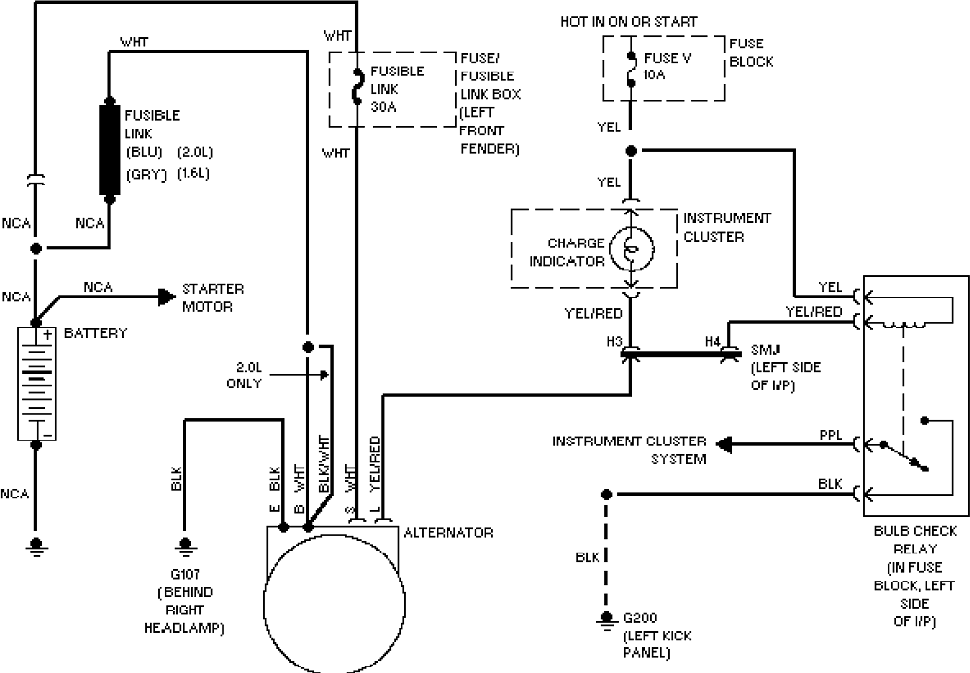

Схема генератора

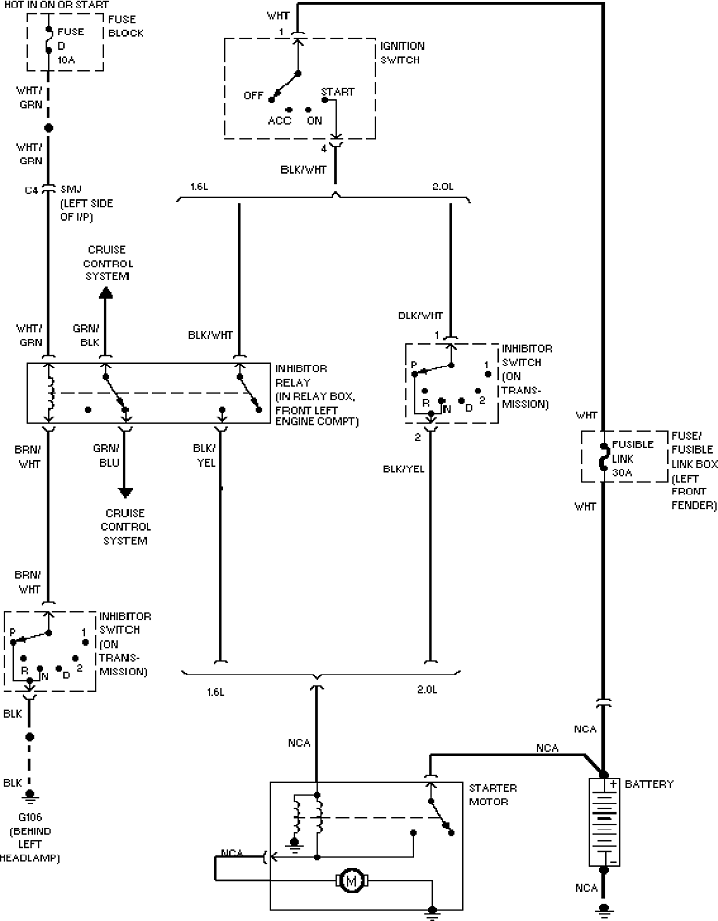

Схема стартера автомобилей с автоматической трансмиссией

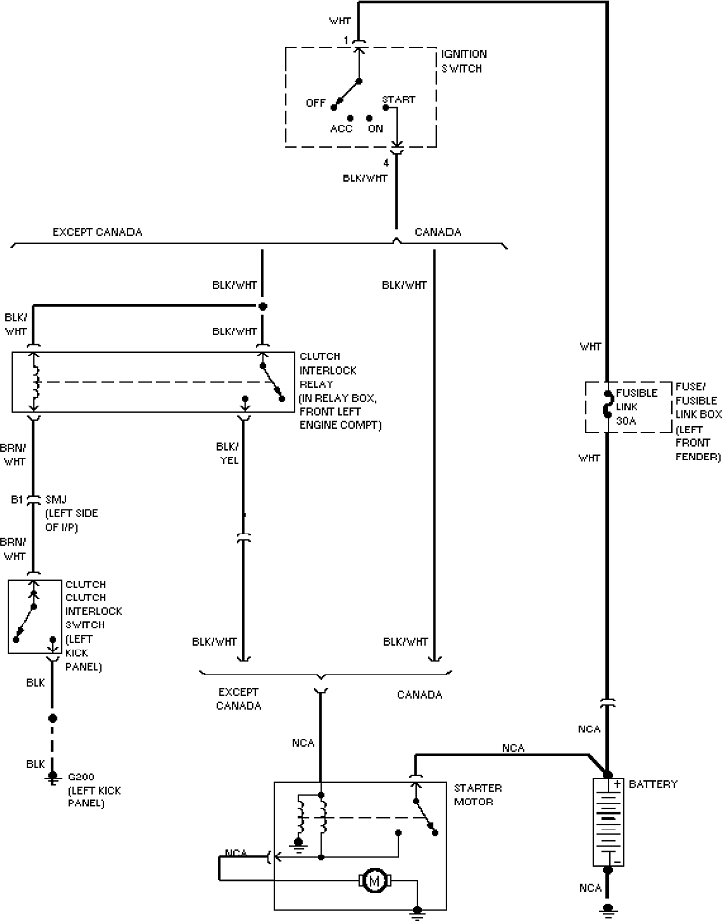

Схема стартера автомобилей с механической трансмиссией

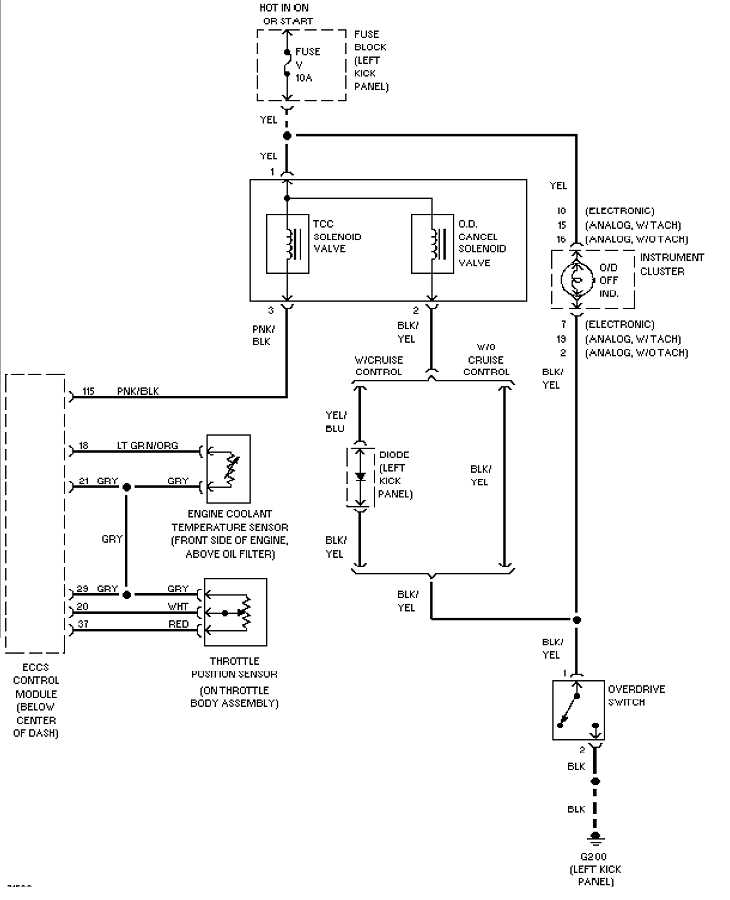

Схема управления автоматической трансмиссией 1.6L

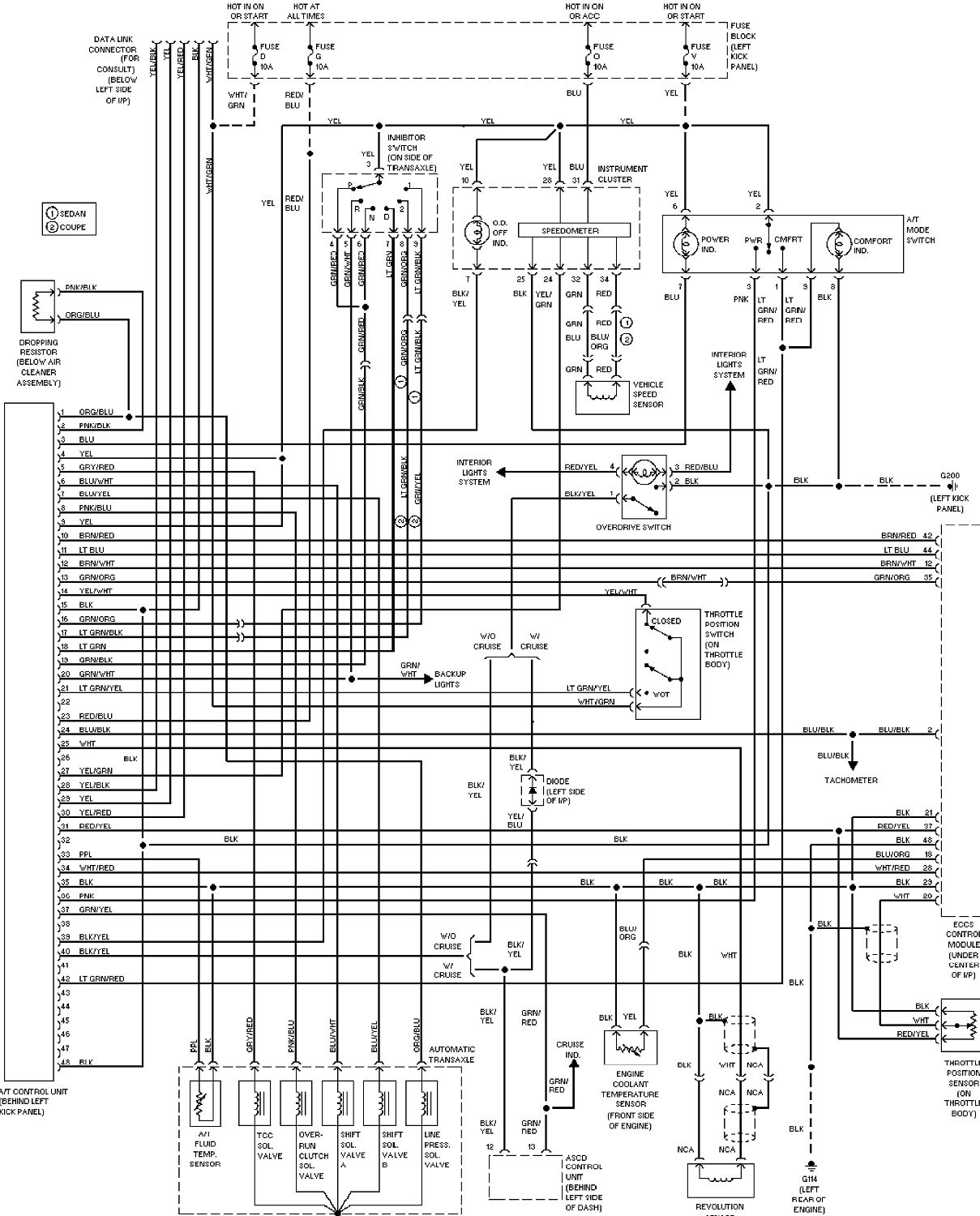

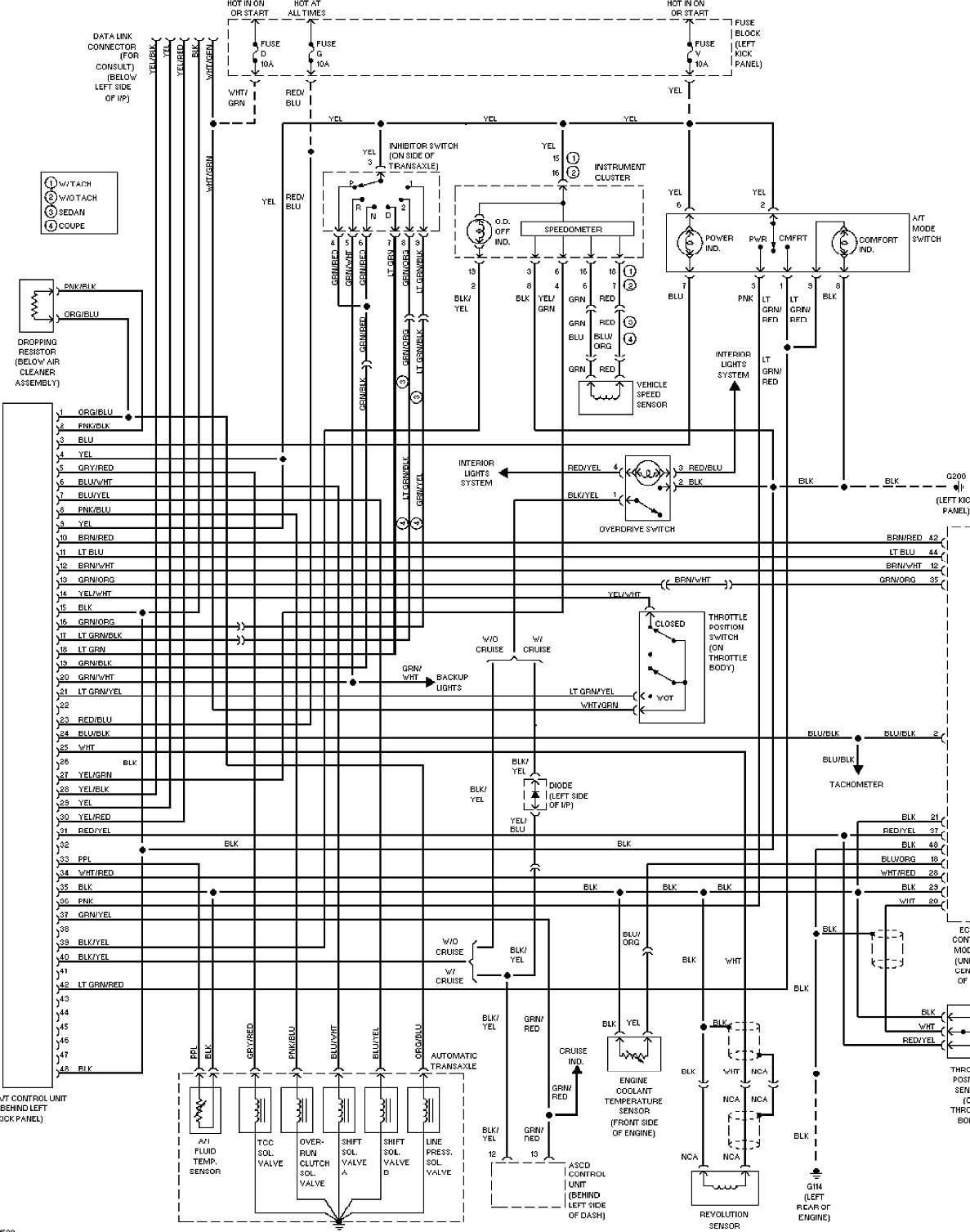

Схема управления автоматической трансмиссией 2.0L (Аналоговая часть)



Схема управления автоматической трансмиссией 2.0L (Цифровая часть)

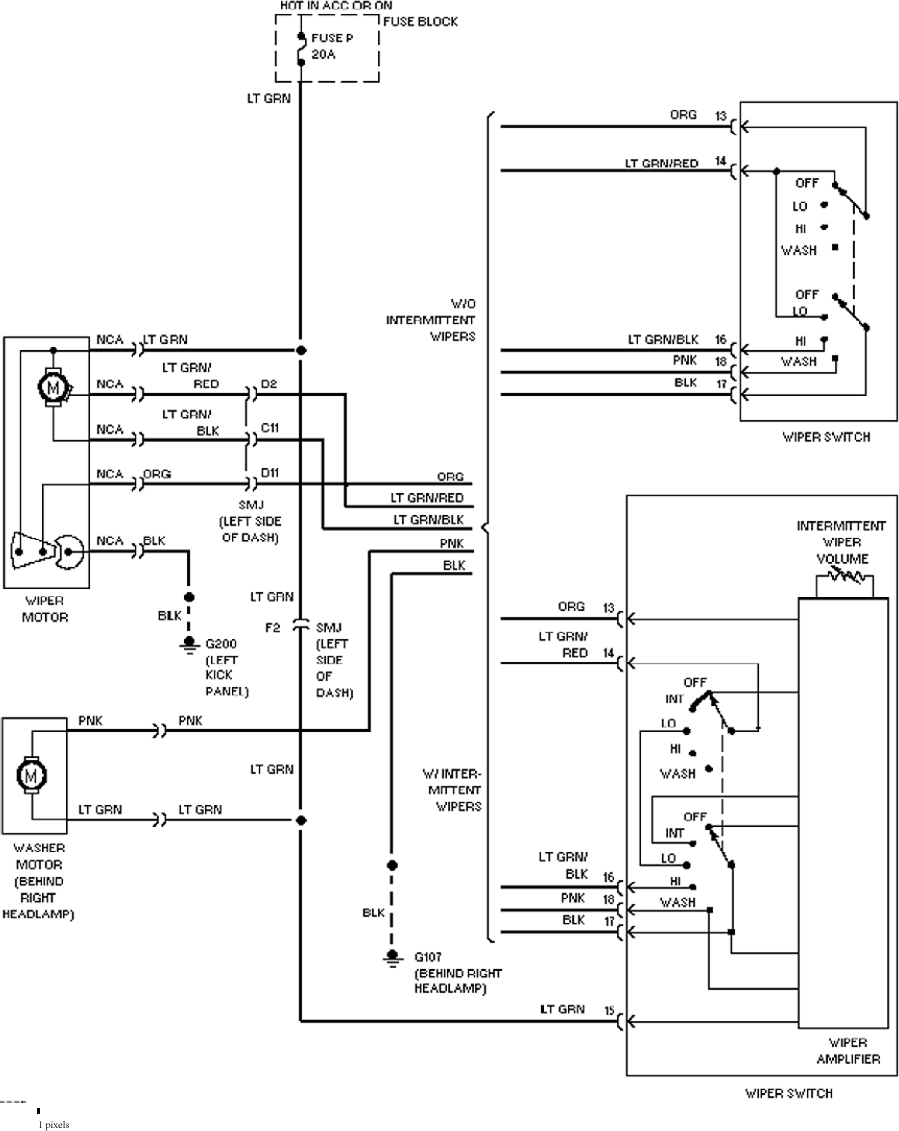

Схема соединений омывателя и стеклоочистителя лобового стекла

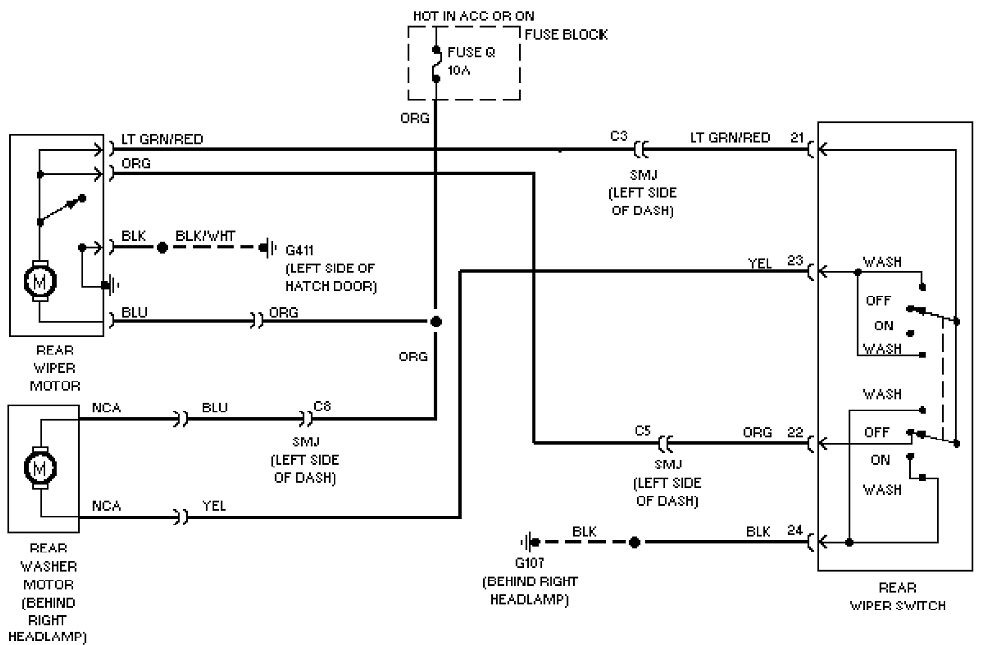

Схема соединений омывателя и стеклоочистителя заднего стекла
