Схема электрооборудования автомобиля Renault Sandero (рено сандеро)

Система обозначений.

На данной схеме представлена адресная система обозначений. Каждому устройству присваивается номер. И на каждой линии соединения на схеме указан номер устройства куда она идет, а через наклонную черту ( / ) обозначение контакта этого устройства. Если соединение разветвленное, гальванически подключены более чем 2 устройства, то адресация от устройств идет на общую для них шину, обозначенную буквой S и номером. Это сделано для того, что бы у линии связи был один адрес устройства. После разъема- номера устройств схемы, независимы от номеров устройств до разъема.

Внимание!

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема соединений переднего жгута проводов.
2. Подрулевые переключатели.
3. Блок управления подушками безопасности, отопление, выключатели стеклоподъемников и т.д.
4. Коммутационный блок и комбинация приборов.
5. Блок предохранителей.
6. Схема соединений жгута проводов двигателя.
7. Электронный блок управления двигателем.
8. Задний жгут проводов.
9. Предохранители монтажного блока в моторном отсеке.
10. Блок предохранителей в салоне.
11. Предохранители монтажного блока в салоне 1.
12. Предохранители монтажного блока в салоне 2
13. Реле монтажного блока в моторном отсеке.
14. Блок реле и предохранителей в моторном отсеке.

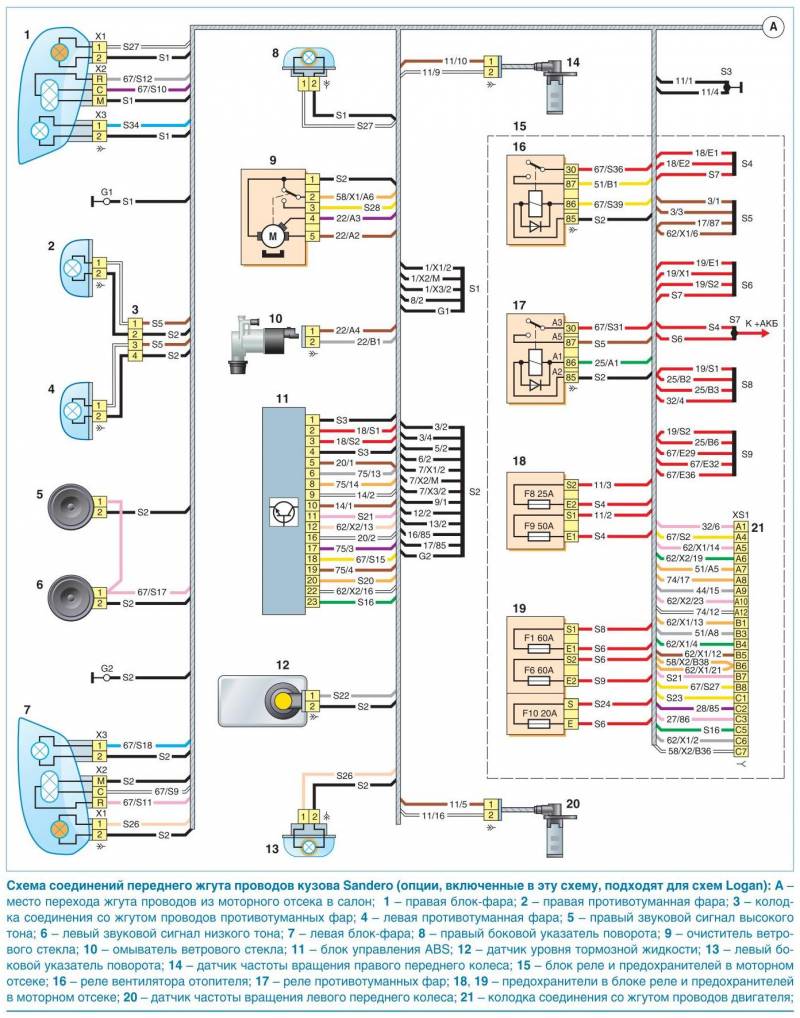

Схема соединений переднего жгута проводов.

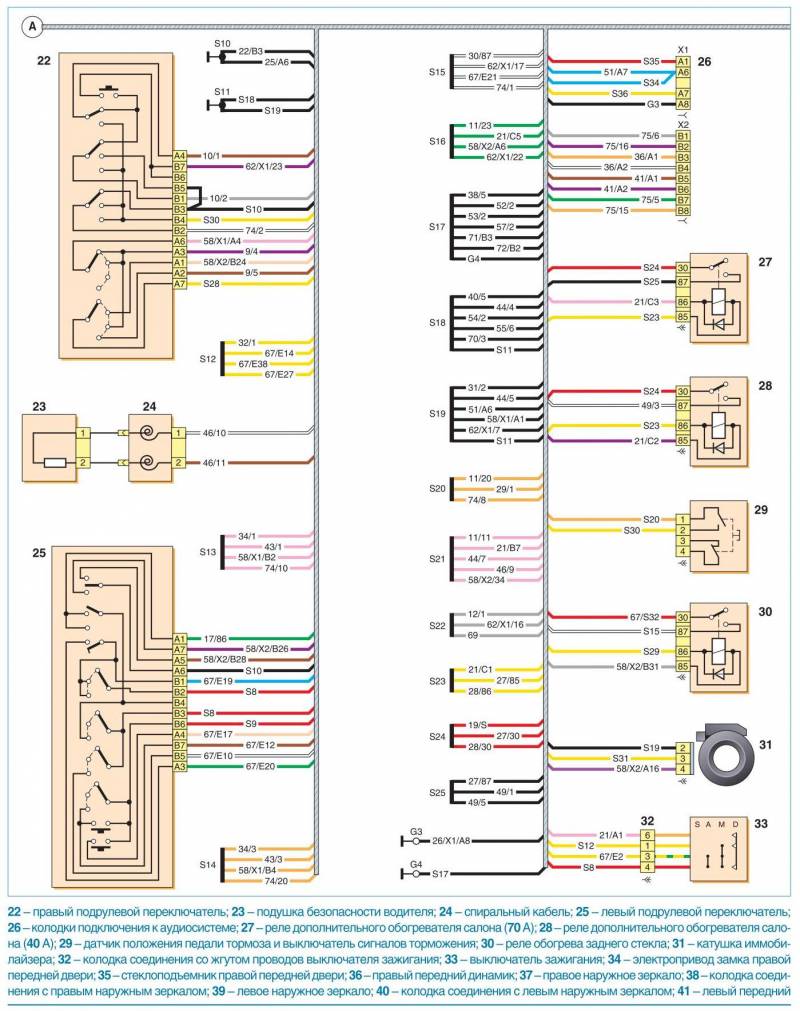

Подрулевые переключатели.

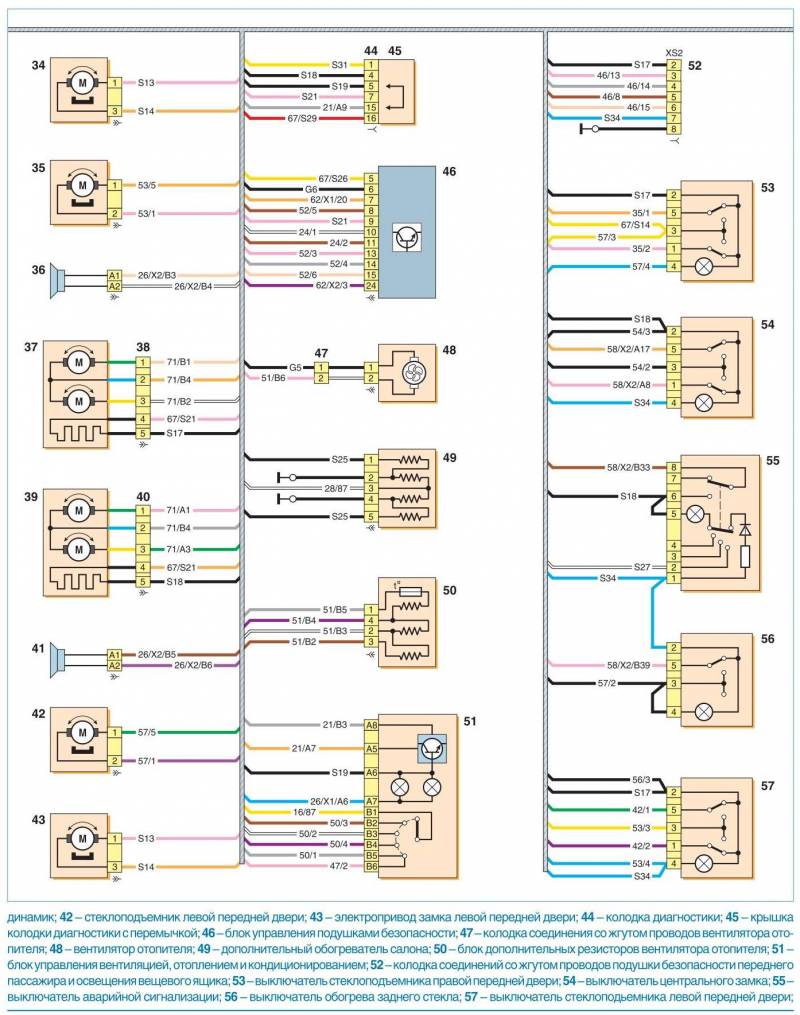

Блок управления подушками безопасности, отопление, выключатели стеклоподъемников и т.д.

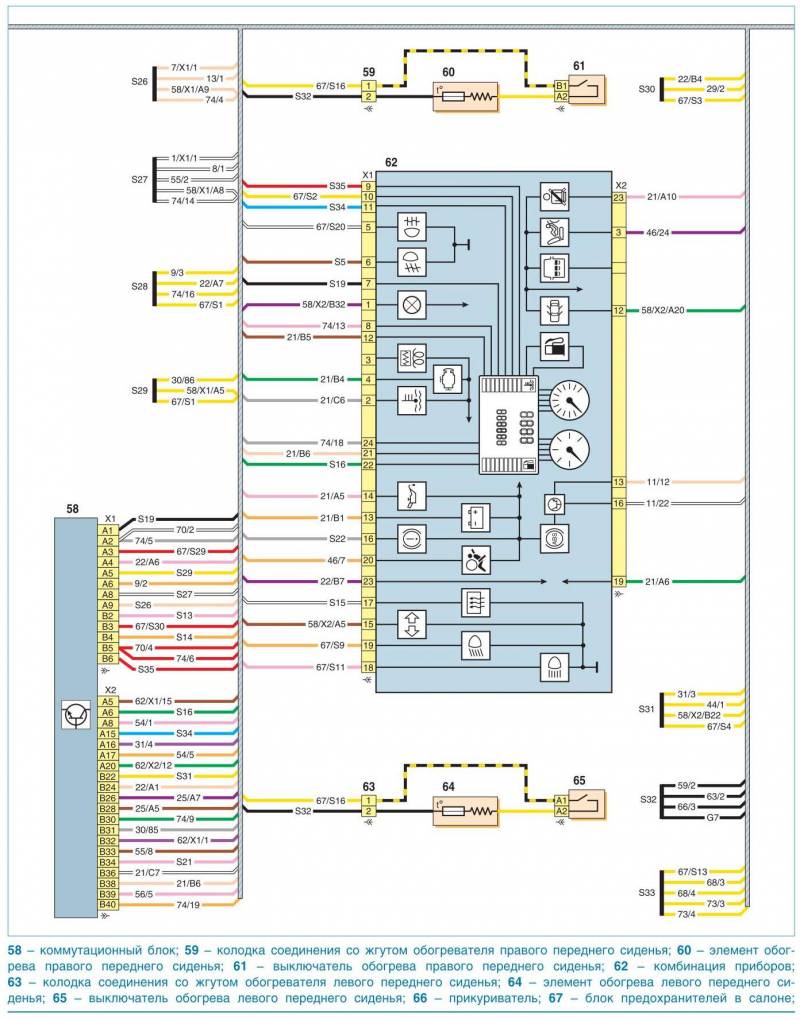

Коммутационный блок и комбинация приборов.

Блок предохранителей.

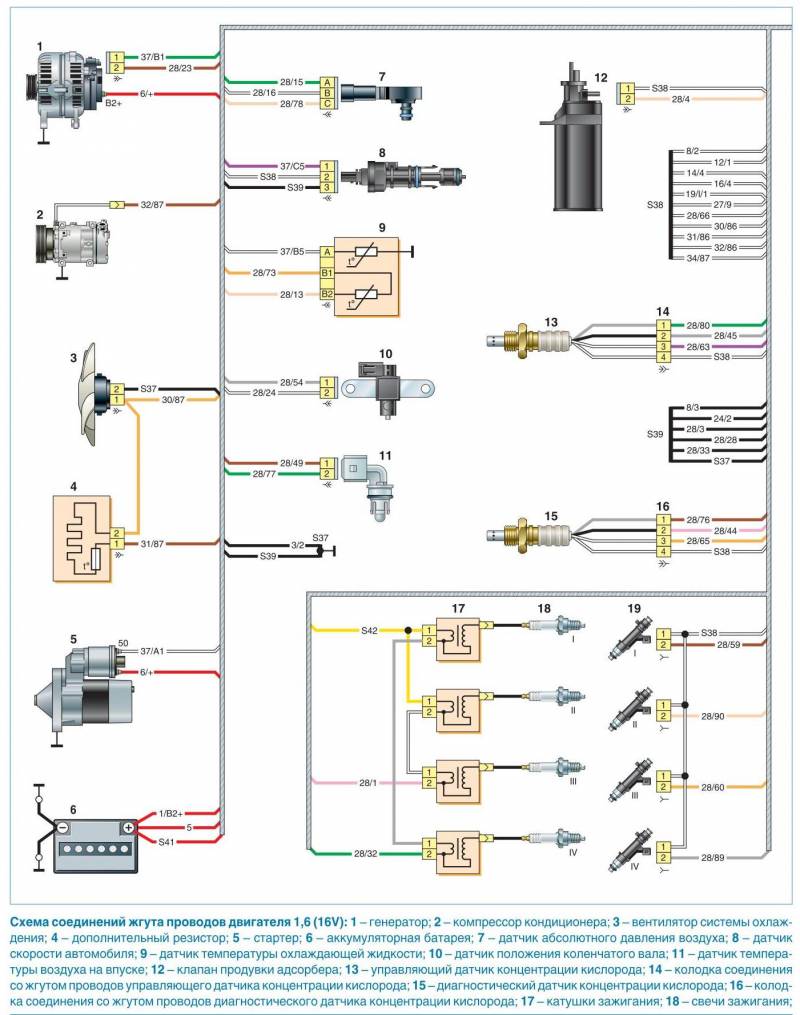

Схема соединений жгута проводов двигателя.

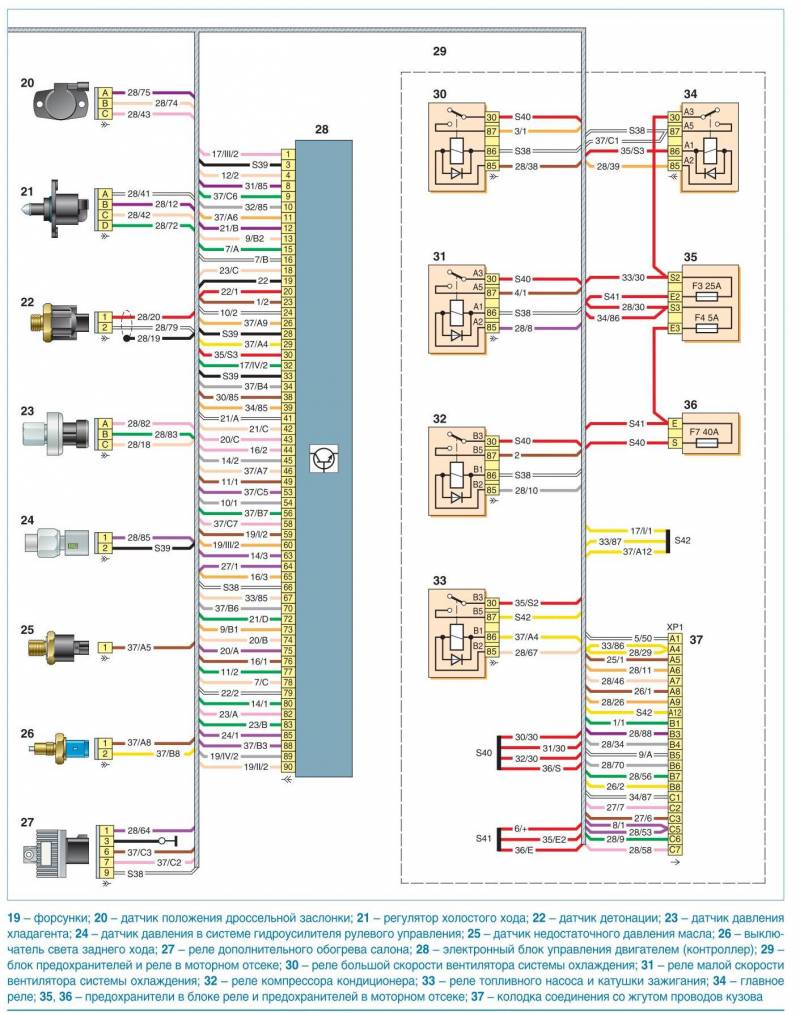

Электронный блок управления двигателем.

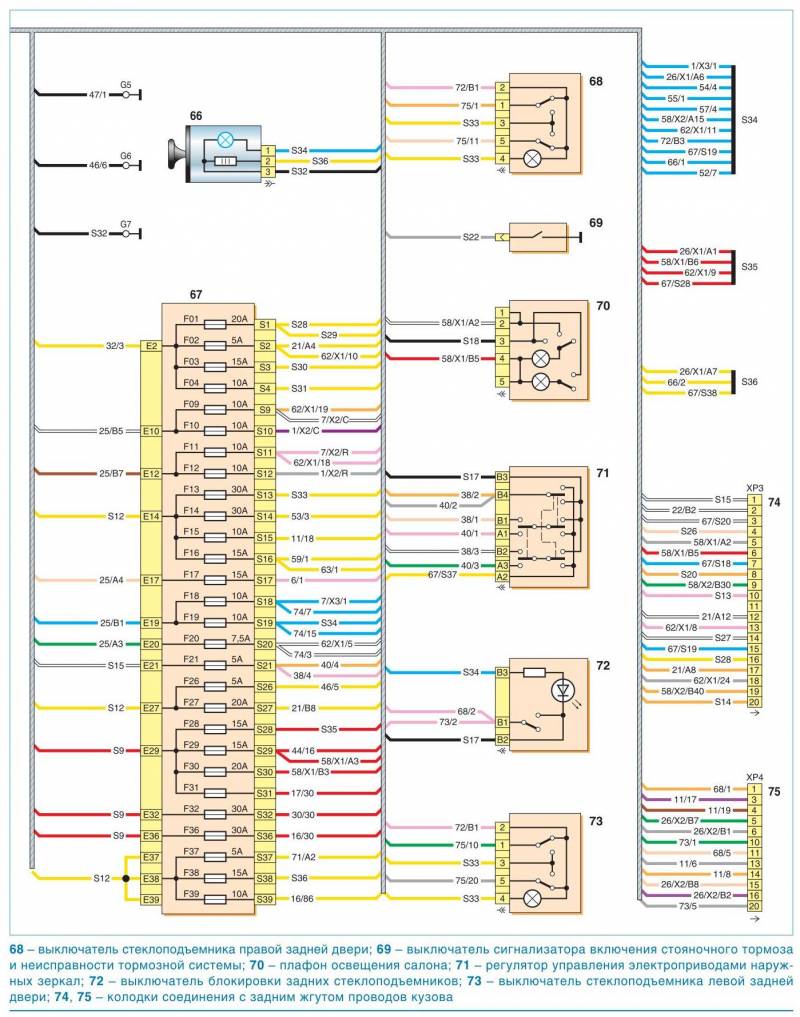

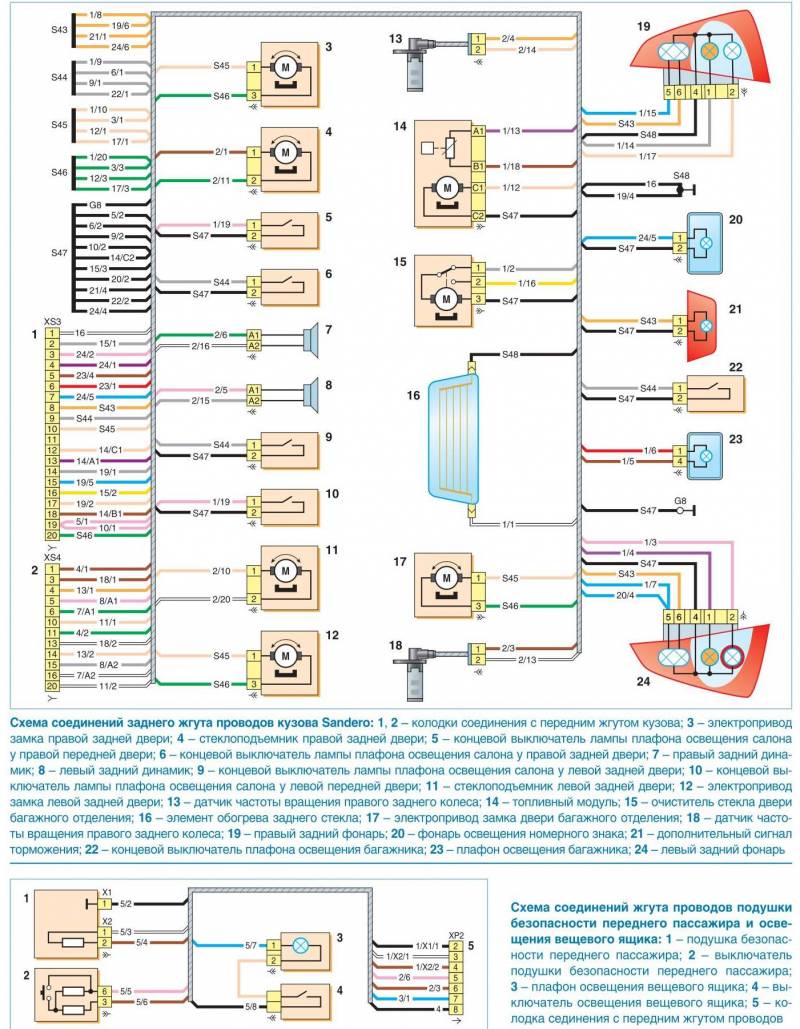

Задний жгут проводов.

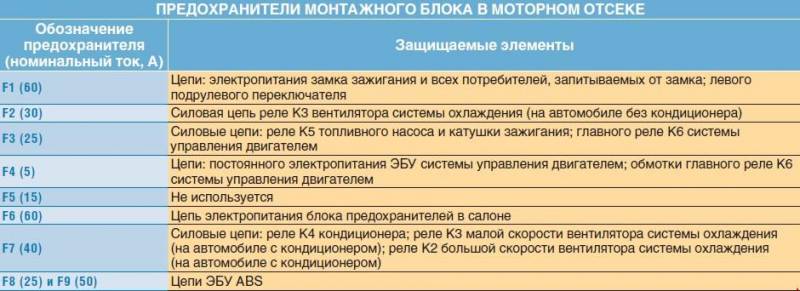

Предохранители монтажного блока в моторном отсеке.

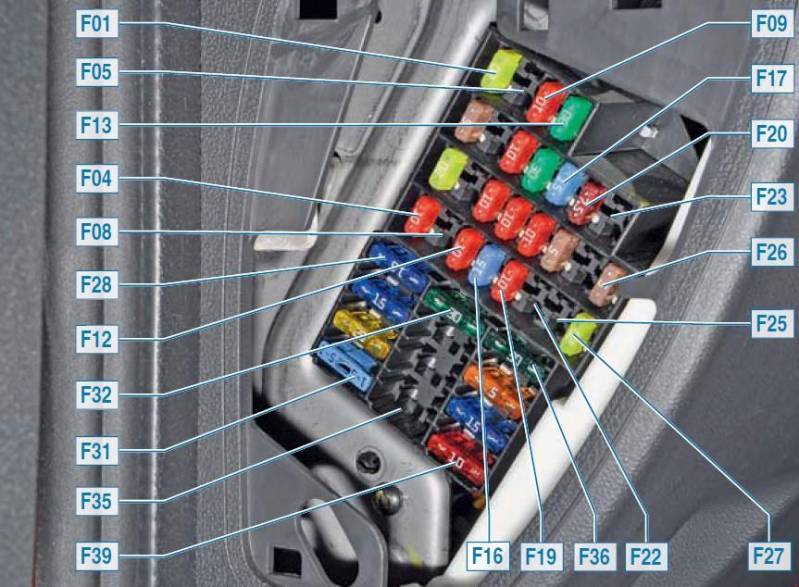

Блок предохранителей в салоне.

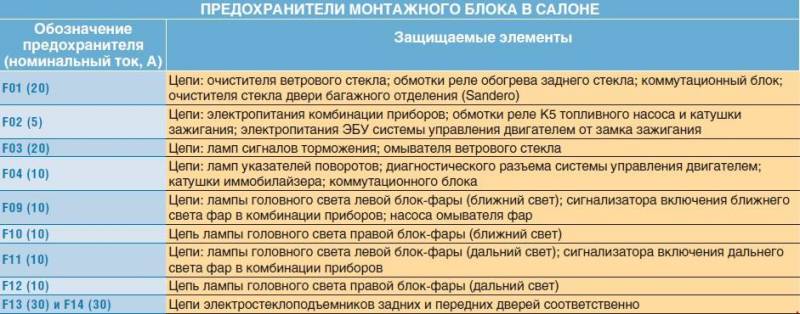

Предохранители монтажного блока в салоне 1.

Предохранители монтажного блока в салоне 2

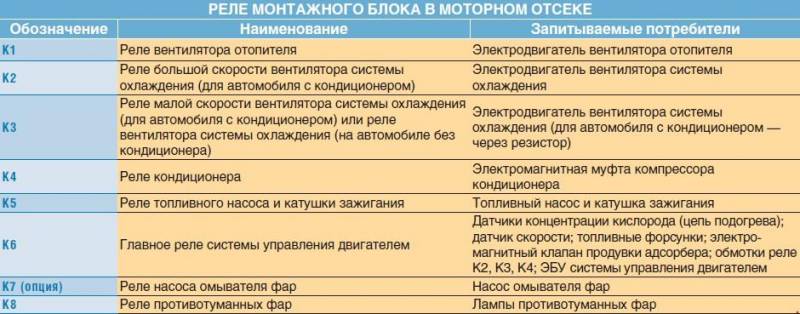

Реле монтажного блока в моторном отсеке.

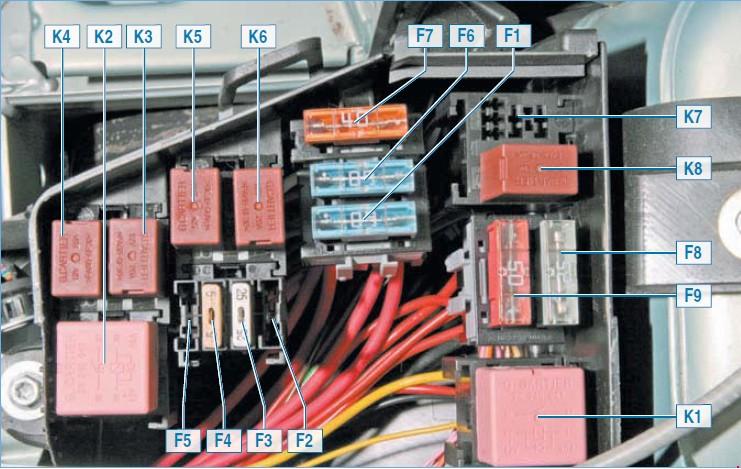

Блок реле и предохранителей в моторном отсеке.
