Схема электрооборудования Chevrolet lacetti (шевролет лачетти).
Внимание!
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Схема выключателя замка зажигания
- Запуска двигателя и зарядки аккумулятора.
- Система зажигания.
- Датчики (2) системы управления двигателем.
- Датчики (1) системы управления двигателем.
- Топливный насос и форсунки.
- Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
- Топливный модуль, клапан системы рециркуляции отработавших газов.
- Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
- Электровентилятор (1) системы охлаждения двигателя.
- Электровентилятор (2) системы охлаждения двигателя.
- Габаритное освещение и подсветка номерного знака.
- Подсветка приборов и органов управления (без регулятора яркости).
- Подсветка приборов и органов управления (с регулятором яркости).
- Ближний и дальний свет фар.
- Электрокорректор фар.
- Противотуманные фары и фонари.
- Сигналы торможения.
- Аварийная сигнализация.
- Звуковой сигнал.
- Освещение салона.
- Освещение салона с задержкой выключения.
- Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
- Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
- Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
- Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
- Обогрев заднего стекла и боковых зеркал заднего вида.
- Электропривод боковых зеркал заднего вида.
- Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
- Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
- Электропривод складывания зеркал.
- Система автоматического включения ближнего света фар.
- Щиток приборов (электрические цепи приборов).
- Щиток приборов (электрические цепи контрольных ламп 1).
- Щиток приборов (электрические цепи контрольных ламп 2).
- Щиток приборов (электрические цепи контрольных ламп 3).
- Щиток приборов (электрические цепи контрольных ламп 4).
- Электронные часы.
- Блок управления климатической установкой (автомобили без климат-контроля).
- Блок управления климатической установкой (автомобили с кондиционером).
- Выключатель кондиционера.
- Климат-контроль.
- Аудиосистема.
- Электропривод замков.
- Система подушек безопасности.
- Система гидроусилителя с изменяемым усилием на руль.
- Электропривод люка.
- Блок управления тормозной системой.
- Датчики АБС.
- Диагностический разъем.
- Иммобилайзер.
- Зуммер.
- Противоугонная система.
Схема выключателя замка зажигания
Запуска двигателя и зарядки аккумулятора.
Система зажигания.
Датчики (2) системы управления двигателем.
Датчики (1) системы управления двигателем.
Топливный насос и форсунки.
Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
Топливный модуль, клапан системы рециркуляции отработавших газов.
Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
Электровентилятор (1) системы охлаждения двигателя.
Электровентилятор (2) системы охлаждения двигателя.
Габаритное освещение и подсветка номерного знака.
Подсветка приборов и органов управления (без регулятора яркости).
Подсветка приборов и органов управления (с регулятором яркости).
Ближний и дальний свет фар.
Электрокорректор фар.
Противотуманные фары и фонари.
Сигналы торможения.
Аварийная сигнализация.
Звуковой сигнал.
Освещение салона.
Освещение салона с задержкой выключения.
Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
Обогрев заднего стекла и боковых зеркал заднего вида.
Электропривод боковых зеркал заднего вида.
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
Электропривод складывания зеркал.
Система автоматического включения ближнего света фар.
Щиток приборов (электрические цепи приборов).
Щиток приборов (электрические цепи контрольных ламп 1).
Щиток приборов (электрические цепи контрольных ламп 2).
Щиток приборов (электрические цепи контрольных ламп 3).
Щиток приборов (электрические цепи контрольных ламп 4).
Электронные часы.
Блок управления климатической установкой (автомобили без климат-контроля).
Блок управления климатической установкой (автомобили с кондиционером).
Выключатель кондиционера.
Климат-контроль.
Аудиосистема.
Электропривод замков.
Система подушек безопасности.
Система гидроусилителя с изменяемым усилием на руль.

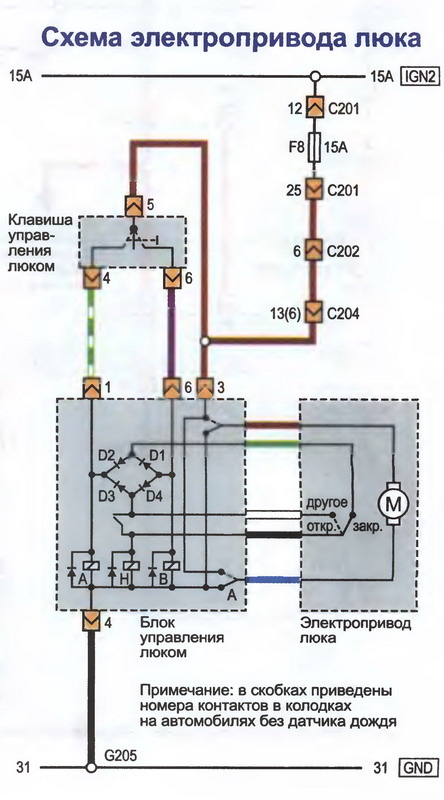

Электропривод люка.

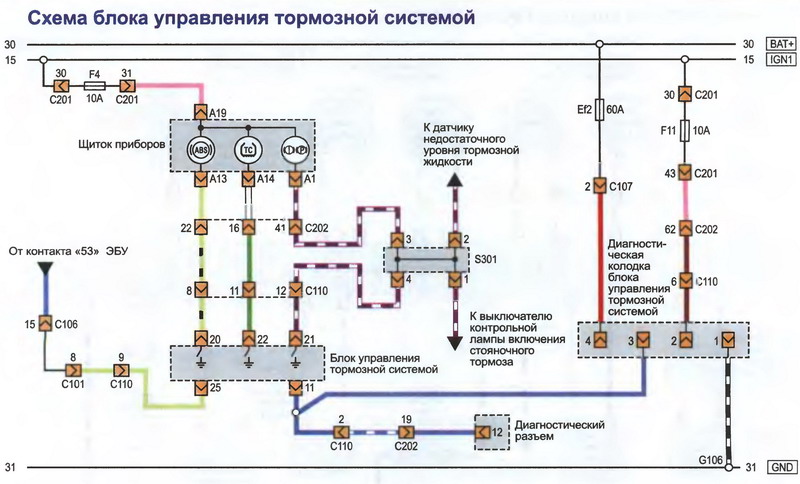

Блок управления тормозной системой.

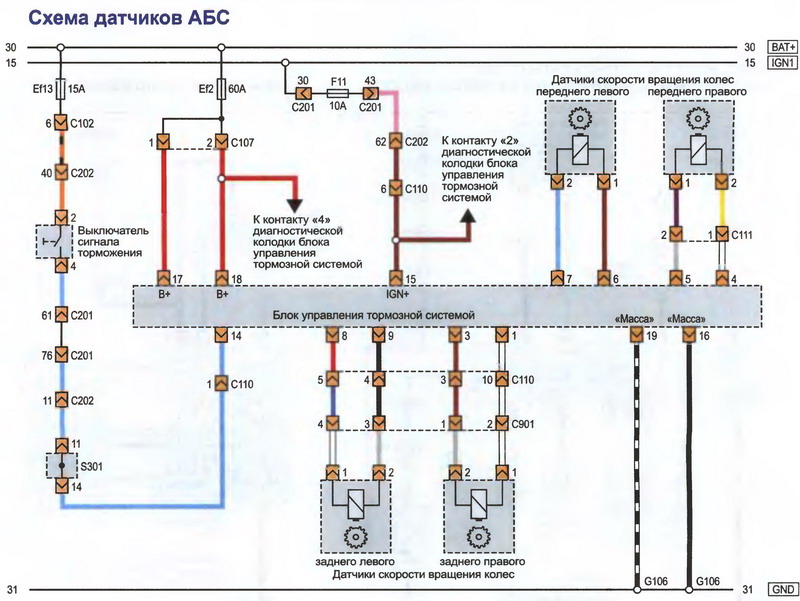

Датчики АБС.

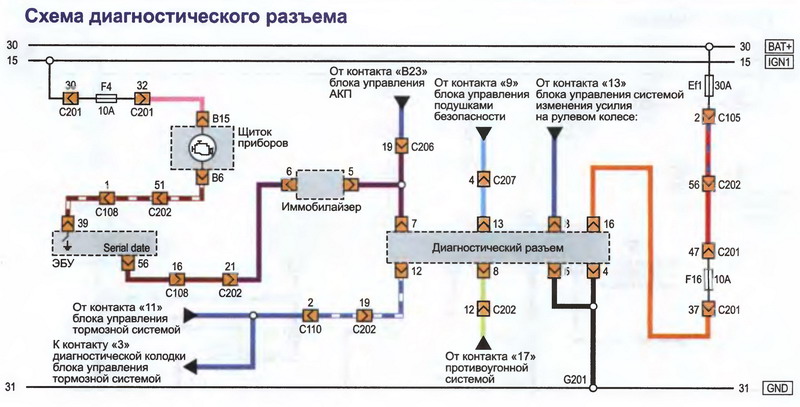

Диагностический разъем.

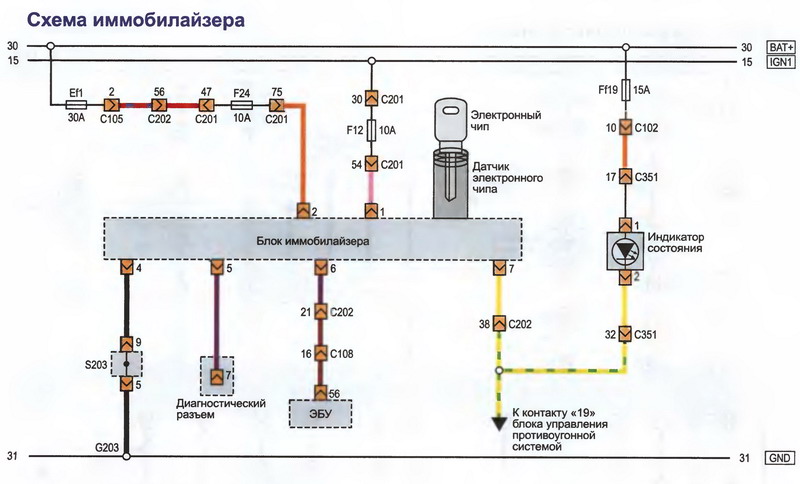

Иммобилайзер.

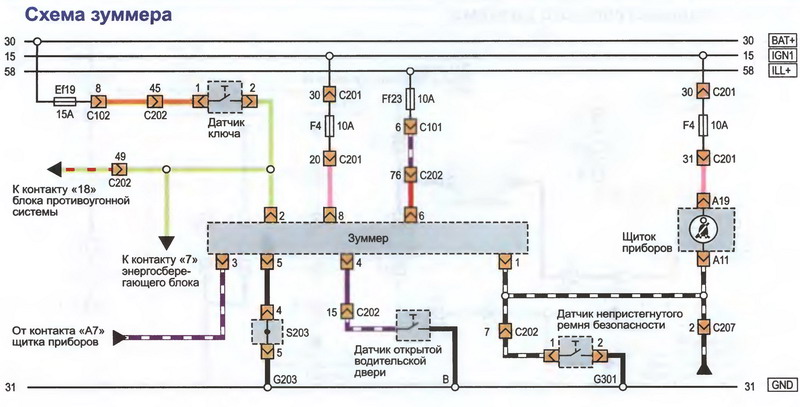

Зуммер.

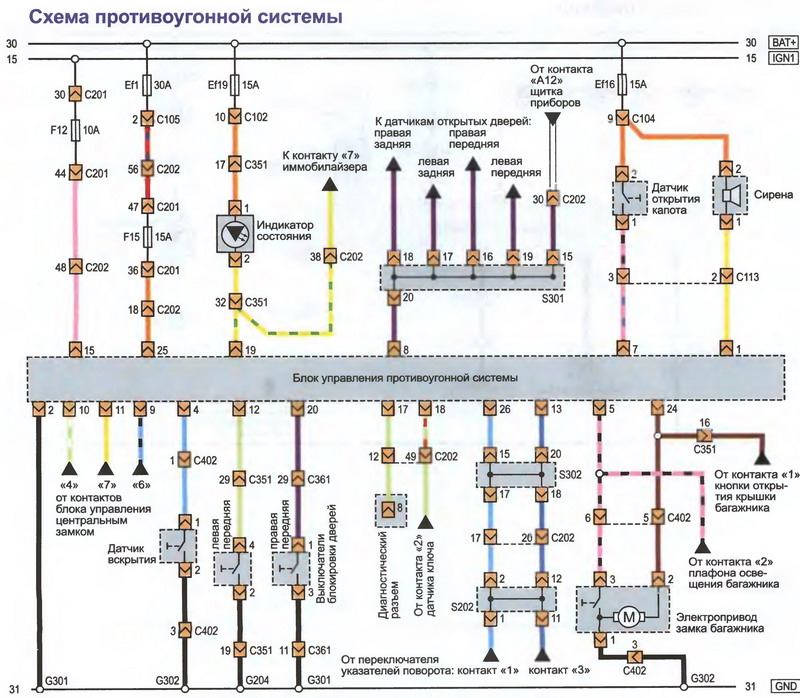

Противоугонная система.
