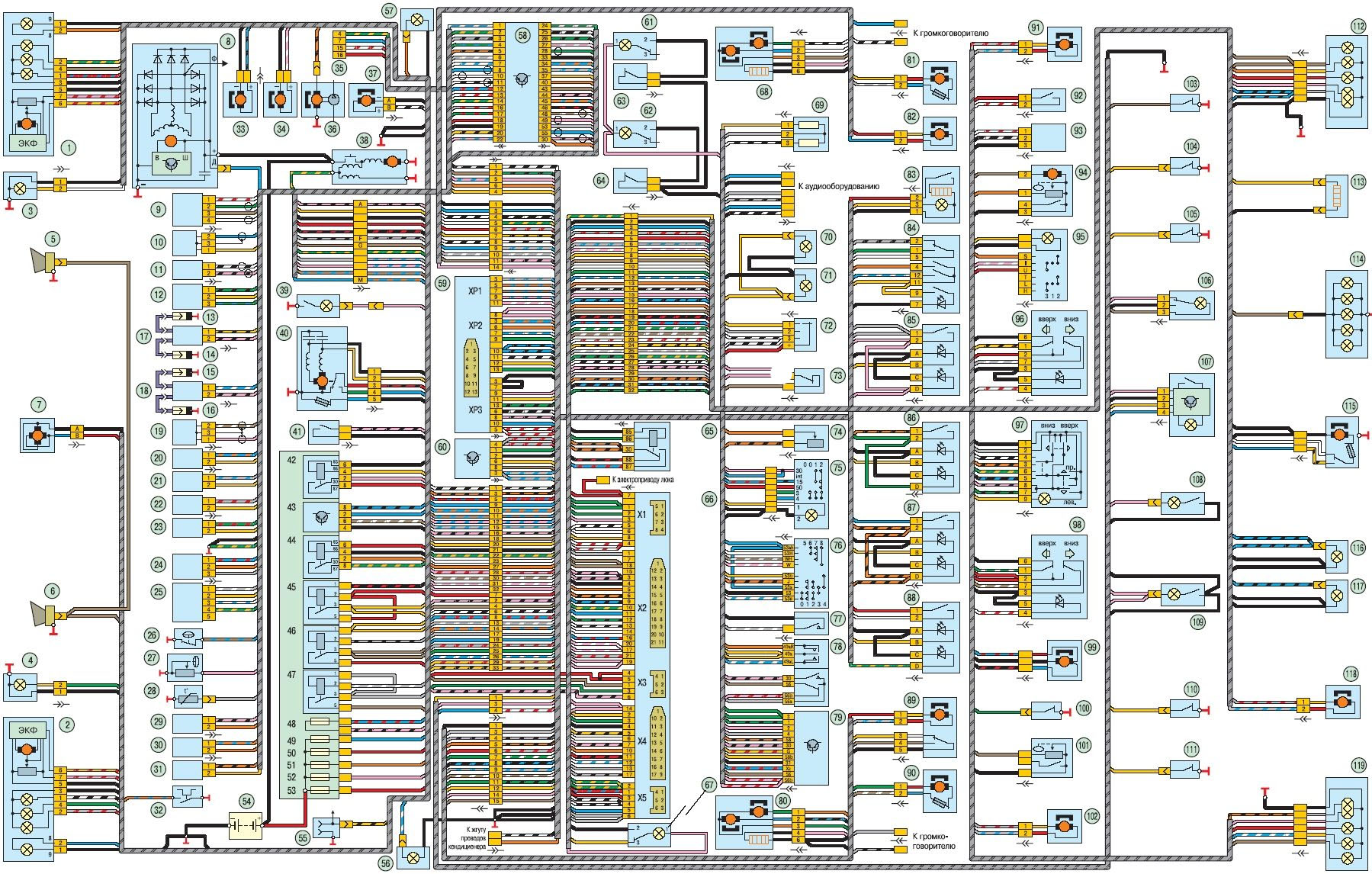

Схема электрооборудования автомобилей УАЗ-3163 (УАЗ-Патриот) годы выпуска ранее 2007г.

1, 2 - блок-фары;
3, 4 - противотуманные фары;
5, 6 - звуковые сигналы;
7 - электровентилятор системы охлаждения двигателя;
8 - генератор;
9 - датчик концентрации кислорода;
10 - датчик положения распределительного вала (датчик фазы);
11 - датчик детонации;
12 - регулятор холостого хода;
13, 14, 15, 16 - свечи зажигания;
17, 18 - катушки зажигания;
19 - датчик положения коленчатого вала;
20, 21, 22, 23 - топливные форсунки;
24 - датчик положения дроссельной заслонки;
25 - датчик массового расхода воздуха;
26 - датчик сигнальной лампы аварийного падения давления масла;
27 - датчик указателя давления масла;
28, 30 - датчик температуры охлаждающей жидкости;
29 - датчик температуры воздуха;
31 - электромагнитный клапан адсорбера;
32 - датчик сигнальной лампы аварийного перегрева охлаждающей жидкости;
33, 34 - насосы омывателей ветрового стекла и стекла двери задка;
35 - колодка диагностики;
36 - электродвигатель водяного насоса;
37 - электродвигатель вентилятора отопителя;
38 - стартер;
39 - фонарь освещения подкапотного пространства;
40 - моторедуктор очистителя ветрового стекла;
41 - выключатель сигнальной лампы аварийного состояния тормозной системы;
42 - реле электровентилятора;
43 - реле включения омывателя стекла двери задка;
44 - реле стартера;
45 - реле системы управления двигателем;
46 - реле электробензонасоса;
47 - реле включения звуковых сигналов;
48, 49, 50, 51, 52, 53 - штыревые предохранители;
54 - аккумуляторная батарея;
55 - розетка для переносной лампы;
56 - левый боковой указатель поворота;
57 - правый боковой указатель поворота;
58 - контроллер системы управления двигателем;
59 - комбинация приборов;
60 - блок управления моторедукторами замков дверей;
61, 62 - плафоны освещения вещевых ящиков;
63, 64 - магнитные выключатели плафонов освещения вещевых ящиков;
65 - реле переключения режимов отопителя;
66 - монтажный блок, расположенный в салоне автомобиля;
67 - плафон подсветки монтажного блока;
68 - зеркало заднего вида правое;
69 - добавочный резистор электродвигателя вентилятора отопителя;
70, 71 - лампы подсветки блока управления отопителем;
72 - переключатель скорости работы электродвигателя вентилятора отопителя;
73 - выключатель стоп-сигналов;
74 - регулятор длительности паузы работы стеклоочистителя;
75 - выключатель (замок) зажигания;
76 - переключатель очистителя и омывателя ветрового стекла и стекла двери задка;
77 - выключатель звуковых сигналов;
78 - переключатель указателей поворота и света фар;
79 - модуль управления светотехникой;
80 - зеркало заднего вида левое;
81 - электростеклоподъемник правой передней двери;
82 - моторедуктор замка правой передней двери;
83 - прикуриватель;
84 - выключатель аварийной сигнализации;
85 - выключатель обогрева зеркал заднего вида;
86 - переключатель отопителя;
87 - переключатель режимов работы дополнительного отопителя;
88 - выключатель обогревателя стекла двери задка;
89 - моторедуктор замка левой передней двери;
90 - электростеклоподъемник левой передней двери;
91 - моторедуктор замка правой задней двери;
92 - выключатель света заднего хода;
93 - датчик скорости;
94 - электробензонасос с датчиком уровня топлива правого бака;
95 - переключатель датчиков указателя уровня топлива;
96 - переключатель стеклоподъемника правой передней двери;
97 - пульт управления наружными зеркалами;
98 - переключатель стеклоподъемника левой передней двери;
99 - дополнительный отопитель кузова;
100 - выключатель контрольной лампы включения стояночного тормоза;
101 - датчик указателя уровня топлива левого бака;
102 - моторедуктор замка левой задней двери;
103 - выключатель освещения на стойке двери задка;
104, 105 - выключатели освещения на стойках правых дверей;
106 - задний плафон освещения салона;
107 - передний плафон освещения салона;
108, 109 - плафоны направленного света;
110, 111 - выключатели освещения на стойках левых дверей;
112 - фонарь на правом заднем крыле;
113 - элемент обогревателя стекла двери задка;
114 - фонарь дополнительного стоп-сигнала;
115 - моторедуктор очистителя стекла двери задка;
116, 117 - фонари освещения номерного знака;
118 - моторедуктор замка двери задка;
119 - фонарь на заднем левом крыле.
