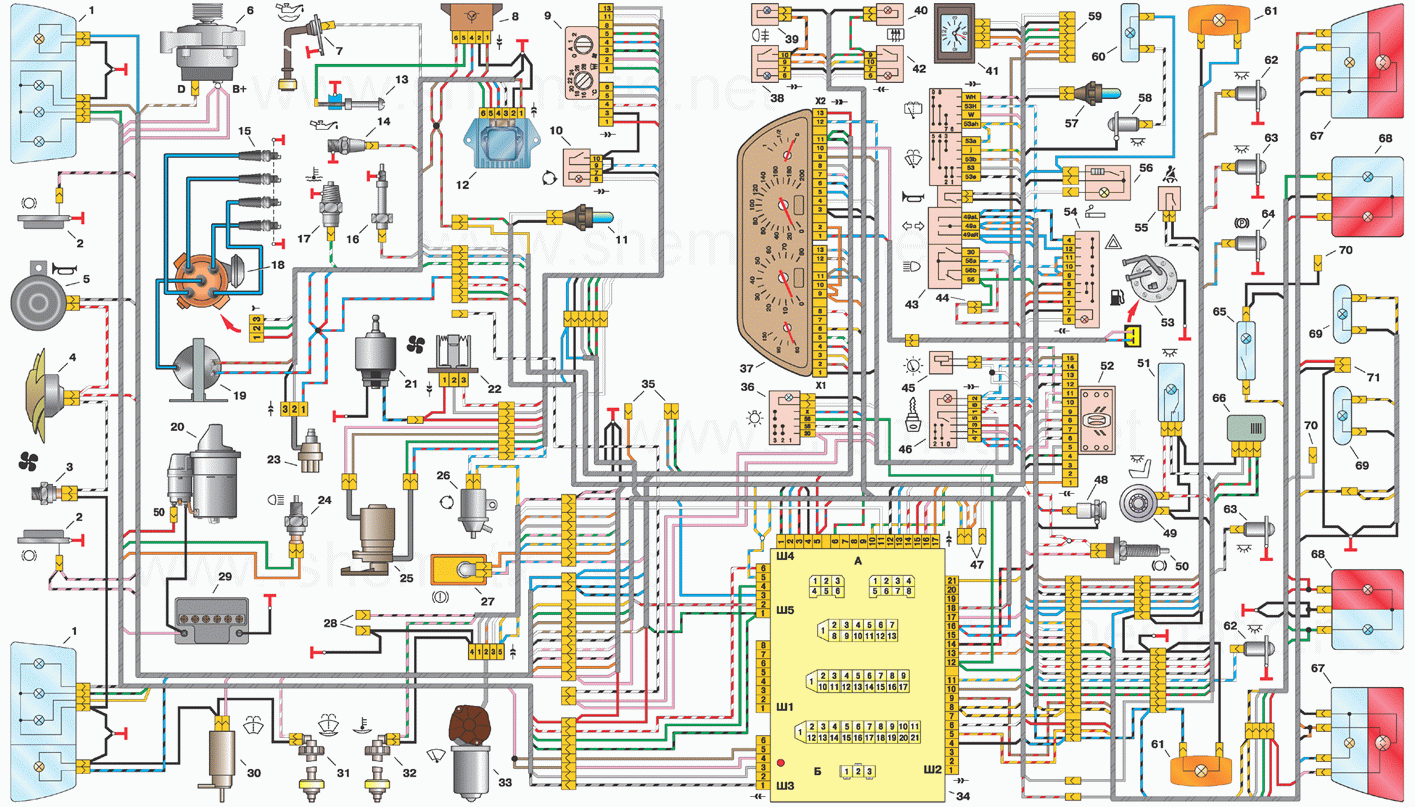

Схема электрооборудования ВАЗ- 2110

1. блок-фара
2. датчики износа передних тормозных колодок
3. датчик включения электродвигателя вентилятора
4. электродвигатель вентилятора системы охлаждения двигателя
5. звуковой сигнал
6. генератор: 7. датчик уровня масла
8. блок управления электромагнитным клапаном карбюратора
9. контроллер отопителя
10. выключатель клапана рециркуляции
11. лампа подсветки рычагов управления отопителем
12. коммутатор
13. концевой выключатель карбюратора
14. датчик контрольной лампы давления масла
15. свечи зажигания
16. электромагнитный клапан карбюратора
17. датчик указателя температуры охлаждающей жидкости
18. датчик-распределитель зажигания
19. катушка зажигания
20. стартер
21. электродвигатель вентилятора отопителя
22. дополнительный резистор электродвигателя отопителя
23. датчик скорости
24. выключатель света заднего хода
25. микромоторедуктор привода заслонки отопителя
26. клапан рециркуляции
27. датчик уровня тормозной жидкости
28. колодки для подключения электродвигателя омывателя заднего стекла
29. аккумуляторная батарея
30. электродвигатель смывателя ветрового стекла
31. датчик уровня омывающей жидкости
32. датчик уровня охлаждающей жидкости
33. моторедуктор очистителя ветрового стекла
34. монтажный блок: 35. колодки для подключения жгута предупредительного света
36. переключатель наружного освещения
37. комбинация приборов
38. выключатель заднего противотуманного света
39. контрольная лампа противотуманного света
40. контрольная лампа обогрева заднего стекла
41. часы
42. выключатель обогрева заднего стекла
43. подрулевой переключатель
44. колодка для переключения проводов при установке блок-фар другого типа
45. регулятор освещения приборов
46. выключатель зажигания
47. колодки для подключения жгута проводов очистителей фар
48. розетка для переносной лампы
49. плафон индивидуального освещения салона
50. выключатель стоп-сигнала
51. плафон освещения салона
52. блок бортовой системы контроля
53. датчик указателя уровня топлива
54. выключатель аварийной сигнализации
55. датчик ремня безопасности водителя
56. прикуриватель
57. лампа подсветки пепельницы
58. выключатель лампы освещения вещевого ящика
59. колодка для подключения бортового компьютера
60. лампа освещения вещевого ящика
61. боковые указатели поворота
62. выключатели в стойках передних дверей
63. выключатели в стойках задних дверей
64. выключатель контрольной лампы стояночного тормоза
65. фонарь освещения багажника
66. датчик температуры для системы отопления
67. наружные задние фонари
68. внутренние задние фонари
69. фонари освещения номерного знака
70. элемент обогрева заднего стекла
71. колодка для подключения дополнительного стоп-сигнала
В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы оборудования авто ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением омывателя и очистителя двери задка.
