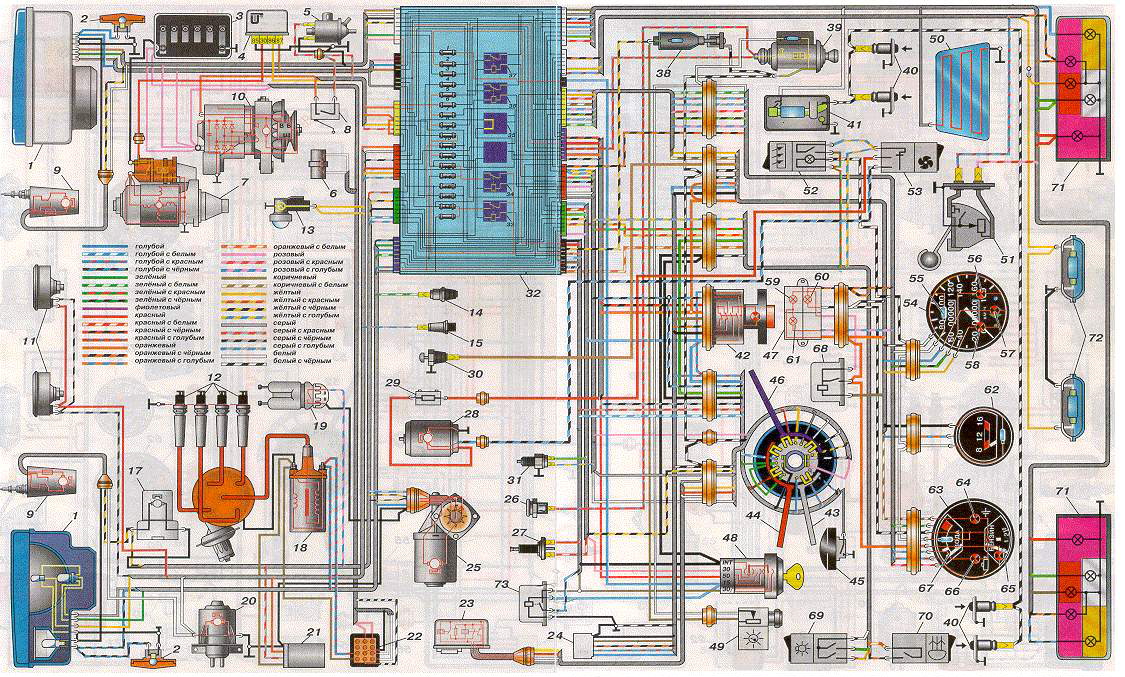

Схема электрооборудования автомобиля ВАЗ-2104,ВАЗ-2105

• 1. Блок-фара (фара, объединенная с передним фонарем).
• 2. Боковые указатели поворота.
• 3. Аккумуляторная батарея ВАЗ 2104.
• 4. Реле включения стартера ВАЗ 2104.
• 5. Пневмоклапан системы холостого хода карбюратора.
• 6. Датчик верхней мертвой точки поршня в первом цилиндре.
• 7. Стартер.
• 8. Микровыключатель карбюратора.
• 9. Электродвигатели очистителей фар ВАЗ 2104.
• 10. Генератор ВАЗ 2104.
• 11. Звуковые сигналы.
• 12. Свечи зажигания.
• 13. Подкапотная лампа.
• 14. Датчик указателя температуры охлаждающей жидкости.
• 15. Датчик контрольной лампы давления масла ВАЗ 2104.
• 16. Распределитель зажигания.
• 17. Электродвигатель омывателя ветрового стекла ВАЗ 2104.
• 18. Катушка зажигания ВАЗ 2104.
• 19. Датчик недостаточного уровня тормозной жидкости.
• 20. Электродвигатель омывателя фар ВАЗ 2104.
• 21. Блок управления пневмоклапаном.
• 22. Колодка диагностики.
• 23. Реле стеклоочистителя ВАЗ 2104.
• 24. Реле - прерыватель указателей поворота и аварийной сигнализации.
• 25. Электродвигатель стеклоочистителя ВАЗ 2104.
• 26. Штепсельная розетка для переносной лампы.
• 27. Выключатель стоп-сигнала.
• 28. Электродвигатель отопителя ВАЗ 2104.
• 29. Дополнительный резистор электродвигателя отопителя.
• 30. Выключатель контрольной лампы стояночного тормоза.
• 31. Выключатель света заднего хода.
• 32. Монтажный блок.
• 33. Реле включения ближнего света фар ВАЗ 2104.
• 34. Реле включения дальнего света фар ВАЗ 2104.
• 35. Перемычка на месте реле включения звуковых сигналов.
• 36. Реле включения омывателя и очистителей фар ВАЗ 2104.
• 37. Реле включения обогрева заднего стекла ВАЗ 2104.
• 38. Лампа освещения вещевого ящика.
• 39. Прикуриватель.
• 40. Выключатели плафона, расположенные в стойках дверей.
• 41. Плафон внутреннего освещения кузова.
• 42. Выключатель обогрева заднего стекла с контрольной лампой включения.
• 43. Контрольная лампа стояночного тормоза.
• 44. Контрольная лампа включения заднего противотуманного света.
• 45. Контрольная лампа уровня тормозной жидкости.
• 46. Переключатель смывателя и очистителя заднего стекла.
• 47. Выключатель аварийной сигнализации.
• 48. Реле - прерыватель контрольной лампы стояночного тормоза.
• 49. Переключатель указателей поворота.
• 50. Переключатель света фар.
• 51. Выключатель звукового сигнала.
• 52. Выключатель стеклоочистителя и омывателя ветрового стекла и фар.
• 53. Блок контрольных ламп.
• 54. Переключатель наружного освещения.
• 55. Выключатель зажигания ВАЗ 2104.
• 56. Выключатель - регулятор освещения приборов.
• 57. Выключатель противотуманного света в задних фонарях.
• 58. Указатель температуры охлаждающей жидкости ВАЗ 2104.
• 59. Комбинация приборов ВАЗ 2104.
• 60. Контрольная лампа давления масла.
• 61. Указатель уровня топлива с контрольной лампой резерва.
• 62. Контрольная лампа заряда аккумуляторной батареи.
• 63. Вольтметр ВАЗ 2104.
• 64. Спидометр.
• 65. Контрольная лампа габаритного света.
• 66. Контрольная лампа указателей поворота.
• 67. Контрольная лампа дальнего света фар.
• 68. Лампа освещения приборов.
• 69. Переключатель электродвигателя отопителя ВАЗ 2104.
• 70. Электродвигатель омывателя заднего стекла.
• 71. Задние фонари.
• 72. Фонари освещения номерного знака.
• 73. Элемент обогрева заднего стекла.
• 74. Электродвигатель очистителя заднего стекла ВАЗ 2104.
• 75. Плафон освещения задней части кузова.
• 76. Датчик указателя уровня и резерва топлива ВАЗ 2104.
• 77. Реле зажигания.
• * Электропривод установлен на часть автомобилей.
