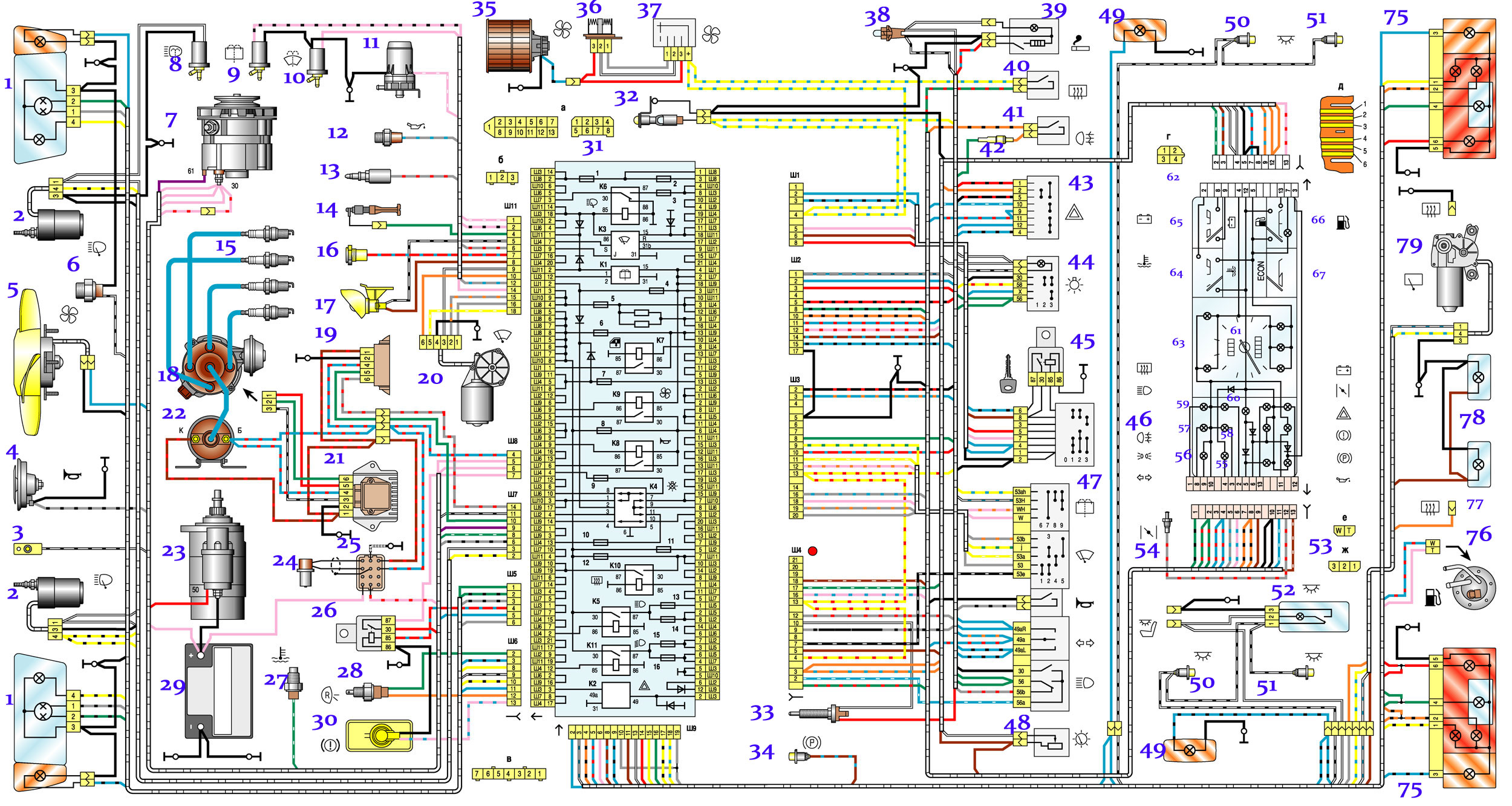

Cхема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

• 1 – блок-фара;
• 2 – моторедуктор очистителя фары*;
• 3 – выключатель подкапотной лампы;
• 4 – звуковой сигнал;
• 5 – электродвигатель вентилятора системы охлаждения двигателя;
• 6 – датчик включения электродвигателя вентилятора;
• 7 – генератор;
• 8 – электромагнитный клапан включения омыва фар*;
• 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
• 10 – электромагнитный клапан включения омыва ветрового стекла;
• 11 – электродвигатель омывателя стекол;
• 12 – датчик контрольной лампы давления масла;
• 13 – электромагнитный клапан карбюратора;
• 14 – концевой выключатель карбюратора;
• 15 – свечи зажигания;
• 16 – штепсельная розетка для переносной лампы;
• 17 – подкапотная лампа;
• 18 – датчик-распределитель зажигания;
• 19 – блок управления электромагнитным клапаном карбюратора;
• 20 – моторедуктор очистителя ветрового стекла;
• 21 – коммутатор;
• 22 – катушка зажигания;
• 23 – стартер;
• 24 – датчик верхней мертвой точки 1-го цилиндра**;
• 25 – колодка диагностики**;
• 26 – реле включения стартера;
• 27 – датчик указателя температуры охлаждающей жидкости;
• 28 – выключатель света заднего хода;
• 29 – аккумуляторная батарея;
• 30 – датчик уровня тормозной жидкости;
• 31 – монтажный блок;
• 32 – выключатель контрольной лампы стояночного тормоза;
• 33 – выключатель стоп-сигнала;
• 34 – лампа освещения вещевого ящика;
• 35 – электродвигатель вентилятора отопителя;
• 36 – дополнительный резистор электродвигателя отопителя;
• 37 – переключатель вентилятора отопителя;
• 38 – лампа подсветки рычагов отопителя;
• 39 – прикуриватель;
• 40 – выключатель обогрева заднего стекла;
• 41 – выключатель заднего противотуманного света;
• 42 – предохранитель цепи противотуманного света;
• 43 – выключатель аварийной сигнализации;
• 44 – выключатель наружного освещения;
• 45 – реле зажигания;
• 46 – выключатель зажигания;
• 47 – подрулевой переключатель;
• 48 – выключатель освещения приборов;
• 49 – боковой указатель поворота;
• 50 – выключатель плафона на стойке передней двери;
• 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
• 52 – плафон;
• 53 – колодки для подключения к плафону индивидуального освещения салона;
• 54 – выключатель контрольной лампы воздушной заслонки карбюратора;
• 55 – контрольная лампа указателей поворота;
• 56 – контрольная лампа наружного освещения;
• 57 – контрольная лампа заднего противотуманного света;
• 58 – резервная контрольная лампа;
• 59 – контрольная лампа дальнего света фар;
• 60 – контрольная лампа обогрева заднего стекла;
• 61 – спидометр;
• 62 – комбинация приборов;
• 63 – лампы освещения комбинации приборов;
• 64 – указатель температуры охлаждающей жидкости;
• 65 – вольтметр;
• 66 – указатель уровня топлива с контрольной лампой резерва;
• 67 – эконометр;
• 68 – лампа табло «STOP»;
• 69 – контрольная лампа заряда аккумуляторной батареи;
• 70 – контрольная лампа воздушной заслонки карбюратора;
• 71 – контрольная лампа аварийной сигнализации;
• 72 – контрольная лампа уровня тормозной жидкости;
• 73 – контрольная лампа стояночного тормоза;
• 74 – контрольная лампа давления масла;
• 75 – задний фонарь;
• 76 – датчик указателя уровня и резерва топлива;
• 77 – колодки для подключения к элементу обогрева заднего стекла;
• 78 – фонари освещения номерного знака;
• 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);

б – датчика-распределителя зажигания;

• в – коммутатора и блока управления электромагнитным клапаном карбюратора;
• г – блок-фар, очистителей фар и заднего стекла;
• ж – плафона освещения салона;
• е – датчика уровня топлива;
• д – задних фонарей (нумерация выводов по порядку сверху вниз)

** Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.
