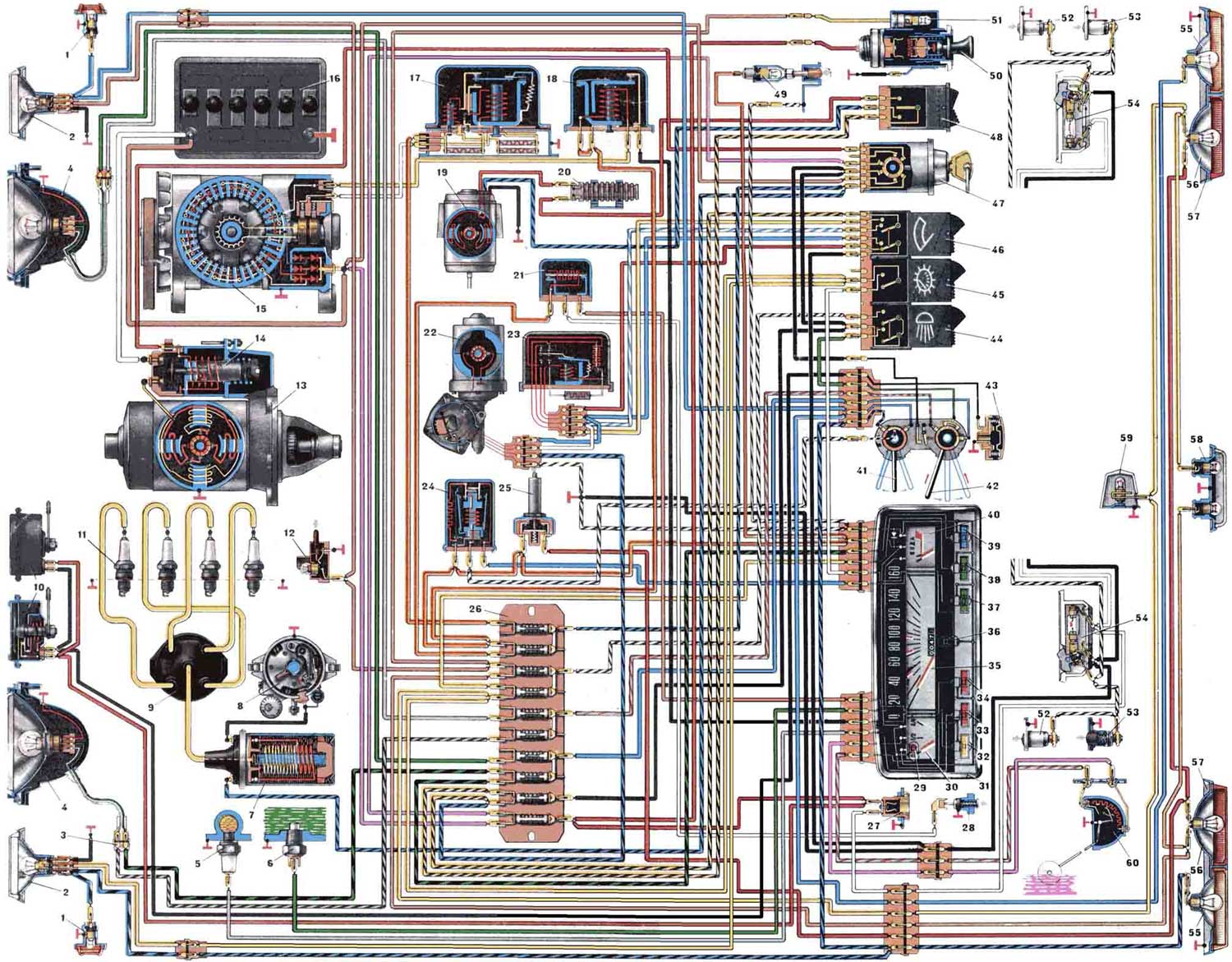

Схема электрических соединений ВАЗ-2101

1 — боковой указатель поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета
2 — передний габаритный фонарь (подфарник) со сферической двухнитевой лампой (5 и 21 Вт) обозначения габарита и указателя поворота
3- штепсельный разъем
4 — фара типа "Европейский асимметричный свет" с оптическим элементом несимметричного светораспредепения, со сферической двухнитевой лампой (45 и 40 Вт) дальнего и ближнего света
5 — датчик контрольной лампы падения давления масла в двигателе
6 — датчик электрического указателя температуры охлаждающей жидкости в двигателе
7 - катушка зажигания
8 - прерыватель цепи низкого напряжения
9 — распределитель тока высокого напряжения
10 — электрические звуковые сигналы
11 - свеча зажигания
12 - подкапотная лампа (5 вт)
13 — стартер (1,3 кВт) со смешанным возбуждением
14 — электромагнитное тяговое реле включения стартера
15 —генератор переменного тока со встроенным выпрямителем
16 — аккумуляторная батарея
17 — автоматический вибрационный, одноэлементный, двухступенчатый, электромагнитный регулятор напряжения
18 — реле контрольной лампы заряда аккумуляторной батареи ( лампа должна выключаться после пуска двигателя, свет лампы сигнализирует о нарушении заряда)
19 — электродвигатель вентилятора отопителя (20 Вт)
20 — резистор (1 Ом) электродвигателя вентилятора отопителя
21 — реле-прерыватель контрольной лампы включения ручного тормоза
22 — электродвигатель стеклоочистителя [20 Вт)
23 — электромагнитное реле стеклоочистителя
24 — реле-прерыватель указателей поворотов
25 - включатель стоп-сигнала
26 — блок плавких предохранителей (девять вставок по 8 А и одна на 16 А
27 — патрон переносной лампы
29 — контрольная лампа (3 Вт) с красным светофильтром наличия в баке резервного топлива (4,0—6.5 л)
30 — электрический указатель уровня топлива в баке
31 — щиток (комбинация) контрольных приборов
32 — контрольная лампа (3 Вт) с желтым светофильтром включения ручного тормоза
33 — контрольная лампа (3 Вт) с красным светофильтром падения давления масла в двигателе
34 — контрольная пампа (3 Вт) заряда аккумуляторной батареи
35 — спидометр с суммирующим счетчиком километров пройденного пути
36 — лампа (3 Вт) освещения щитка приборов
37 — контрольная пампа (3 Вт) с зеленым светофильтром включения указателей поворота
38 —контрольная лампа (3 Вт) с зеленым светофильтром включения габаритных огней (подфарники и задние фонари)
40 — электрический указатель температуры охлаждающей жидкости в двигателе (стрелка перемещается в красную зону при нагреве до 108" С)
41 — рычаг переключения указателей поворота (в исходное положение рычаг возвращается автоматически после выполнения поворота)
42 — рычаг переключения света фар и световой сигнализации фарами
43 — включатель звукового сигнала
44 — включатель наружного освещения
45 — включатель освещения щитка приборов
46 — трехпозиционный переключатель электродвигателя стеклоочистителя
47 — включатель (замок) зажигания (с противоугонным устройством на части выпускаемых автомобилей) 48 — трехпозиционный переключатель электродвигателя отопителя
49 — лампа (4 Вт) освещения вещевого ящика
50 — электроприкуриватель
51 —лампа (4 Вт) освещения гнезда электроприкуривателя
53 — включатель плафона задней двери
54 — плафон внутреннего освещения кузова (лампа 5 Вт)
55 — задний указатель поворота с лампой (21 Вт) и рассеивателем оранжевого цвета
56 —двухнитевая лампа стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета
57 —задний фонарь
56 — фонарь освещения номерного знака (две лампы по 5 Вт)
59 — лампа (4 Вт) освещения багажника
60 —датчик указателя уровня топлива в баке
Система электрооборудования однопроводная.
