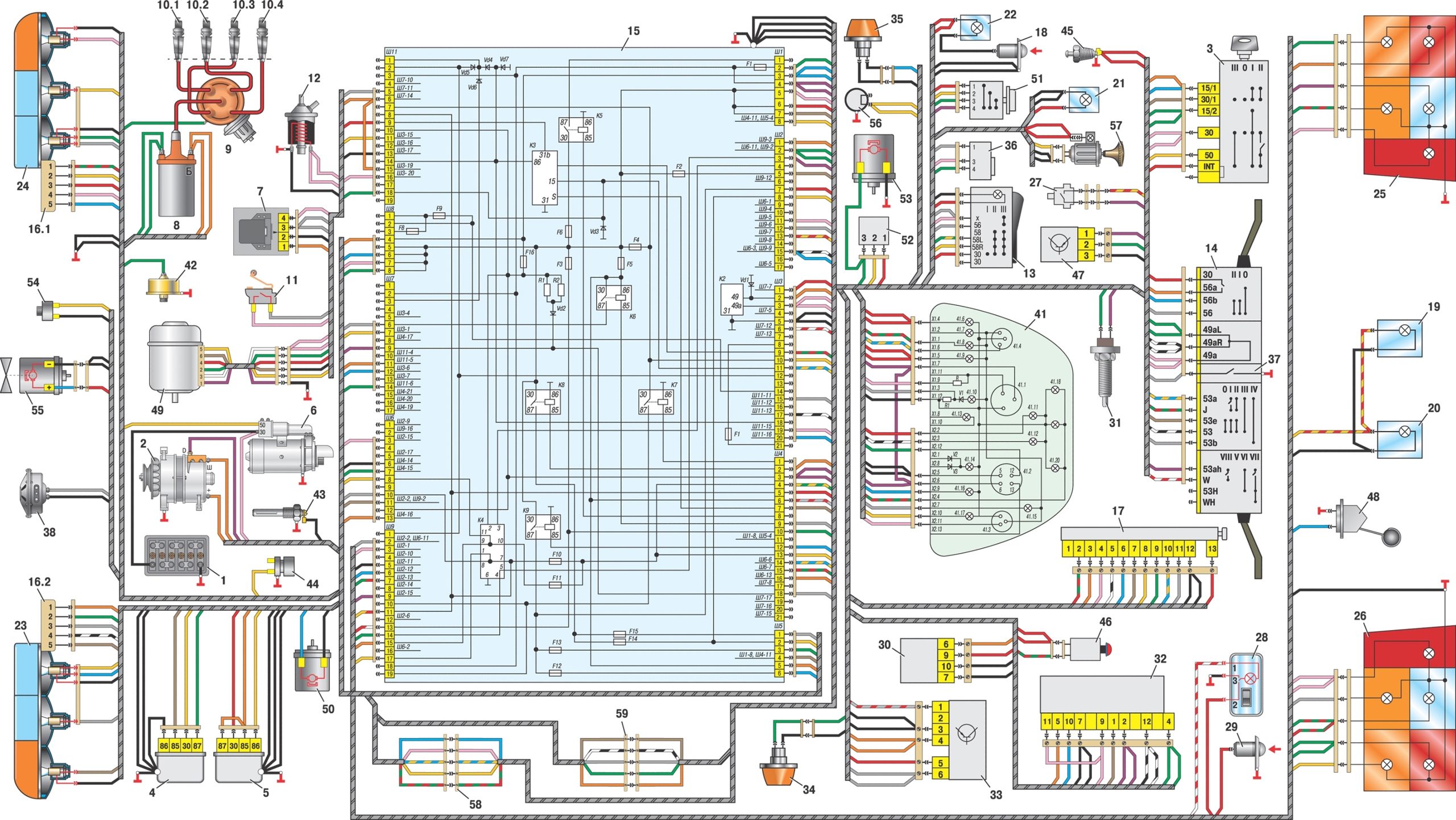

Схема электрооборудования автомобилей Иж-2717 и Иж-27171

• 1 – аккумуляторная батарея;
• 2 – генератор;
• 3 – выключатель (замок) зажигания;
• 4 – реле стартера;
• 5 – реле включения электродвигателя вентилятора радиатора;
• 6 – стартер;
• 7 – блок управления системы ЭПХХ;
• 8 – катушка зажигания;
• 9 – распределитель зажигания;
• 10.1–10.4 – свеча зажигания;
• 11 – микропереключатель системы ЭПХХ;
• 12 – электромагнитный клапан системы ЭПХХ;
• 13 – переключатель наружного освещения;
• 14 – подрулевой переключатель;
• 15 – блок реле и предохранителей;
• 16.1, 16.2 – электропривод корректора фар;
• 17 – блок управления корректором фар;
• 18 – выключатель фонаря освещения вещевого ящика;
• 19, 20 – фонарь освещения номерного знака;
• 21 –патрон подсветки символов;
• 22 – фонарь освещения вещевого ящика;
• 23 – левая блок-фара;
• 24 – правая блок-фара;
• 25 – правый задний фонарь;
• 26 – левый задний фонарь;
• 27 – выключатель света заднего хода;
• 28 – плафон освещения салона;
• 29 – выключатель плафона освещения салона;
• 30 – выключатель противотуманного света;
• 31 – выключатель стоп-сигнала;
• 32 – выключатель аварийной сигнализации;
• 33 – реле задних противотуманных фонарей;
• 34, 35 – боковой указатель поворота;
• 36 – звуковой сигнализатор указателя поворота и стояночного тормоза;
• 37 – выключатель звукового сигнала;
• 38 – звуковой сигнал;
• 41 – комбинация приборов;
• 41.1 – тахометр;
• 41.2 – спидометр;
• 41.3 – указатель уровня топлива;
• 41.4 – указатель температуры охлаждающей жидкости;
• 41.6 – контрольная лампа включения центрального переключателя наружного освещения;
• 41.7 – контрольная лампа закрытия воздушной заслонки карбюратора;
• 41.8 – сигнальная лампа аварийного падения давления масла;
• 41.9 – сигнальная лампа аварийного состояния тормозной системы;
• 41.10– сигнальная лампа разряда аккумуляторной батареи;
• 41.11 – контрольная лампа включения левого указателя поворота;
• 41.12– контрольная лампа включения правого указателя поворота;
• 41.13 – лампа контроля двигателя;
• 41.14 – сигнальная лампа падения уровня тормозной жидкости;
• 41.15 – сигнальная лампа резерва топлива;
• 41.16 – контрольная лампа включения аварийной сигнализации;
• 41.17 – контрольная лампа включения дальнего света;
• 41.18–41.20 – лампа освещения приборов;
• 42 – датчик указателя давления масла;
• 43 – датчик указателя температуры охлаждающей жидкости;
• 44 – выключатель контрольной лампы аварийного состояния тормозов;
• 45 – выключатель контрольной лампы стояночного тормоза;
• 46 – выключатель освещения приборов;
• 47 – датчик скорости автомобиля;
• 48 – датчик указателя уровня топлива;
• 49 – моторедуктор стеклоочистителя;
• 50 – электродвигатель омывателя ветрового стекла;
• 51 – переключатель отопителя;
• 52 – добавочный резистор отопителя;
• 53 – электродвигатель вентилятора отопителя;
• 54 – термореле электродвигателя вентилятора системы охлаждения;
• 55 – электродвигатель вентилятора системы охлаждения;
• 56 – штепсельная розетка;
• 57 – прикуриватель;
• 58, 59 – разъем жгута проводов

Реле и предохранители блока реле и предохранителей:

• К2 – реле указателей поворотов и аварийной сигнализации;
• КЗ – реле стеклоочистителя;
• К6 – реле звукового сигнала;
• К8 – реле дальнего света фар;
• К9 – реле ближнего света фар;
• F10–F15 – предохранитель 7,5 А;
• F2, FЗ — предохранитель 10А;
• F15, F16 – предохранитель 15 А;
• F4, F5 – предохранитель 20 А;
• F7 – предохранитель 30 А.
