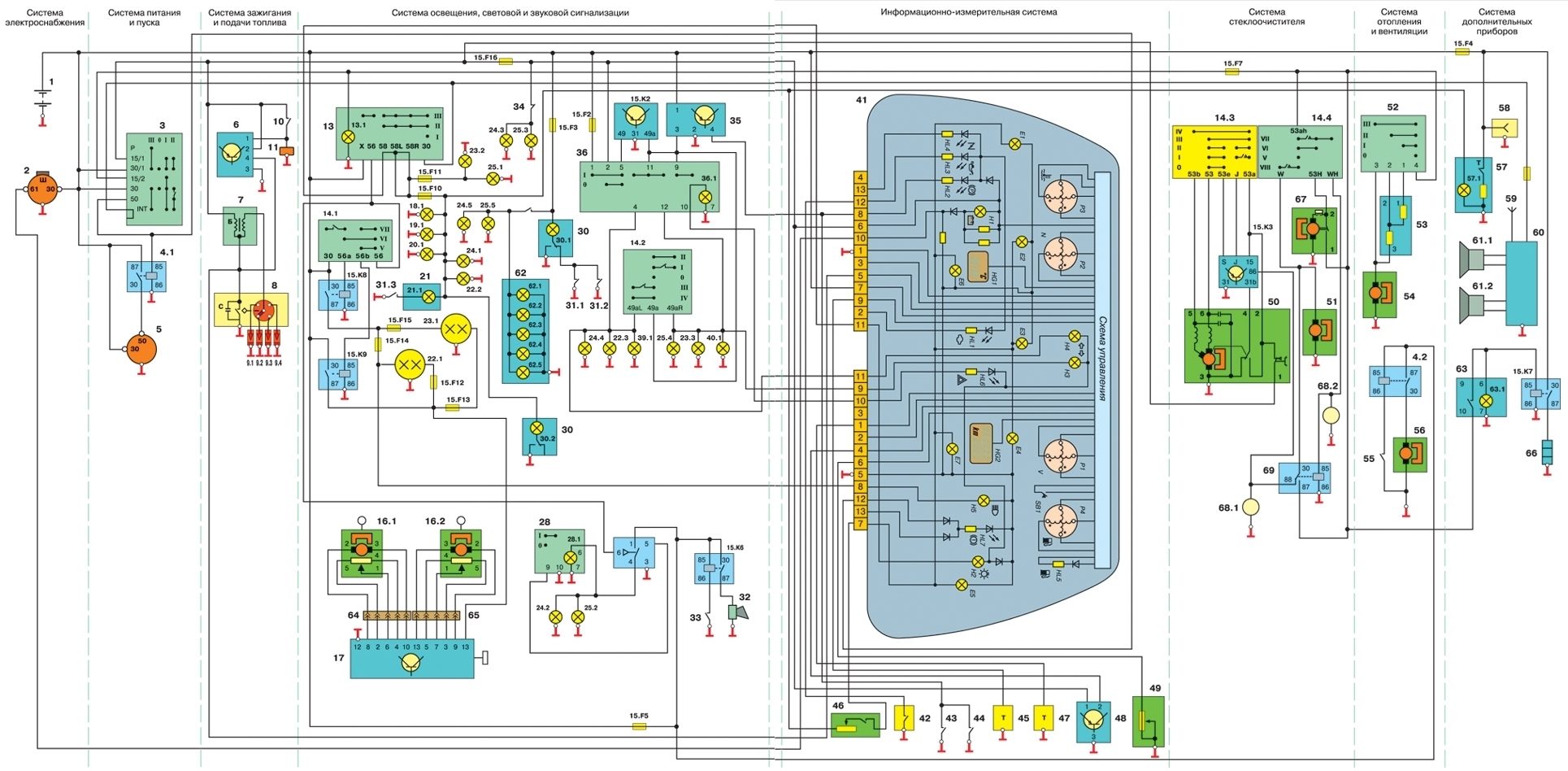

Схема соединений электрооборудования автомобиля Иж-21261 "Фабула"

• 1 – аккумуляторная батарея;
• 2 – генератор;
• 3 – выключатель приборов и стартера;
• 4.1, 4.2 – реле;
• 5 – стартер;
• 6 – блок управления;
• 7 – катушка зажигания;
• 8 – распределитель;
• 9.1–9.4 – свеча зажигания;
• 10 – микропереключатель;
• 11 – клапан электромагнитый;
• 13 – переключатель наружного освещения;
• 13.1 – лампа;
• 14.1–14.4 – переключатель подрулевой;
• 15 – блок реле и предохранителей;
• 15.К2 – реле поворотов и аварийной сигнализации;
• 15.К3 – реле стеклоочистителя;
• 15.К6 – реле звукового сигнала;
• 15.К7 – реле обогрева заднего стекла;
• 15.К8 – реле дальнего света фар;
• 15.К9 – реле ближнего света фар;
• 15.F10–15.F15 – предохранитель 7,5 А;
• 15.F2, 15.F3 – предохранитель 10 А;
• 15.F16 – предохранитель 15 А;
• 15.F4, 15.F5 – предохранитель 20 А;
• 15.F7 – предохранитель 30 А;
• 16.1, 16.2 – электропривод корректора фар;
• 17 – блок управления корректора фар;
• 18, 19 – фонарь освещения номерного знака;
• 18.1, 19.1 – лампа;
• 20 – патрон подсветки символов;
• 20.1 – лампа;
• 21 – фонарь освещения вещевого ящика;
• 21.1 – лампа;
• 22 – блок-фара левая;
• 22.1 – лампа;
• 22.2 – лампа габаритного света;
• 22.3 – лампа указателя поворота;
• 23 – блок-фара правая;
• 23.1 – лампа;
• 23.2 – лампа габаритного света;
• 23.3 – лампа указателя поворота;
• 24 – фонарь задний левый;
• 24.1 – лампа габаритного света;
• 24.2 – лампа противотуманного фонаря;
• 24.3 – лампа заднего хода;
• 24.4 – лампа указателя поворота;
• 24.5 – лампа стоп-сигнала;
• 25 – фонарь задний правый;
• 25.1 – лампа габаритного света;
• 25.2 – лампа противотуманного фонаря;
• 25.3 – лампа заднего хода;
• 25.4 – лампа указателя поворота;
• 25.5 – лампа стоп-сигнала;
• 28 – выключатель противотуманных огней;
• 28.1 – лампа;
• 29 – выключатель стоп-сигнала;
• 30 – плафон освещения салона;
• 30.1, 30.2 – лампа;
• 31.1, 31.2 – выключатель дверной;
• 31.3 – выключатель освещения вещевого ящика;
• 32 – прибор звуковой сигнальный;
• 33 – выключатель звукового сигнала на рулевой колонке;
• 34 – выключатель заднего хода;
• 35 – звуковой сигнализатор;
• 36 – выключатель аварийной сигнализации;
• 36.1 – лампа;
• 37 – реле задних противотуманных огней;
• 39, 40 – боковой указатель поворота;
• 39.1, 40.1 – лампа;
• 41 – комбинация приборов;
• Р1 – механизм спидометра;
• Р2 – механизм тахометра;
• Р3 – механизм термометра охлаждающей жидкости;
• Р4 – механизм указателя уровня топлива;
• HG1, HG2 – жидкокристаллический индикатор;
• H1–H5 – лампа;
• HL1 – сигнализатор неисправности ЭСУД;
• HL2 – сигнализатор стояночного тормоза;
• HL3 – сигнализатор аварийного давления масла;
• HL4 – сигнализатор прикрытия воздушной заслонки карбюратора;
• HL5 – сигнализатор уровня топлива;
• HL6 – сигнализатор аварийной сигнализации;
• HL7 – сигнализатор поворота;
• Е1–Е5 – лампа освещения приборов;
• Е6, Е7 – лампа подсветки ЖКИ;
• SB1 – кнопка;
• 42 – датчик давления масла;
• 43 – выключатель гидропривода тормозов;
• 44 – выключатель стояночного тормоза;
• 45 – датчик температуры охлаждающей жидкости;
• 46 – выключатель освещения приборов;
• 47 – датчик температуры окружающей среды;
• 48 – датчик скорости автомобиля;
• 49 – датчик уровня топлива;
• 50 – стеклоочиститель;
• 51 – электродвигатель омывателя ветрового стекла;
• 52 – переключатель отопителя;
• 53 – резистор добавочный отопителя;
• 54 – электродвигатель отопителя;
• 55 – термореле электровентилятора системы охлаждения;
• 56 – электродвигатель системы охлаждения;
• 57 – прикуриватель;
• 57.1 – лампа;
• 58 – розетка штепсельная;
• 59 – антенна;
• 60 – магнитола;
• 61.1, 61.2 – громкоговоритель;
• 62 – дополнительный стоп-сигнал;
• 62.1–62.5 – лампа;
• 63 – выключатель обогрева заднего стекла;
• 63.1 – лампа;
• 64, 65 – соединитель;
• 66 – элемент обогрева стекла;
• 67 – моторедуктор стеклоочистителя заднего стекла;
• 68.1, 68.2 – клапан электромагнитный омывателя стекол;
• 69 – реле омывателя стекол.
