Схема электрооборудования автомобиля Москвич модели 21412

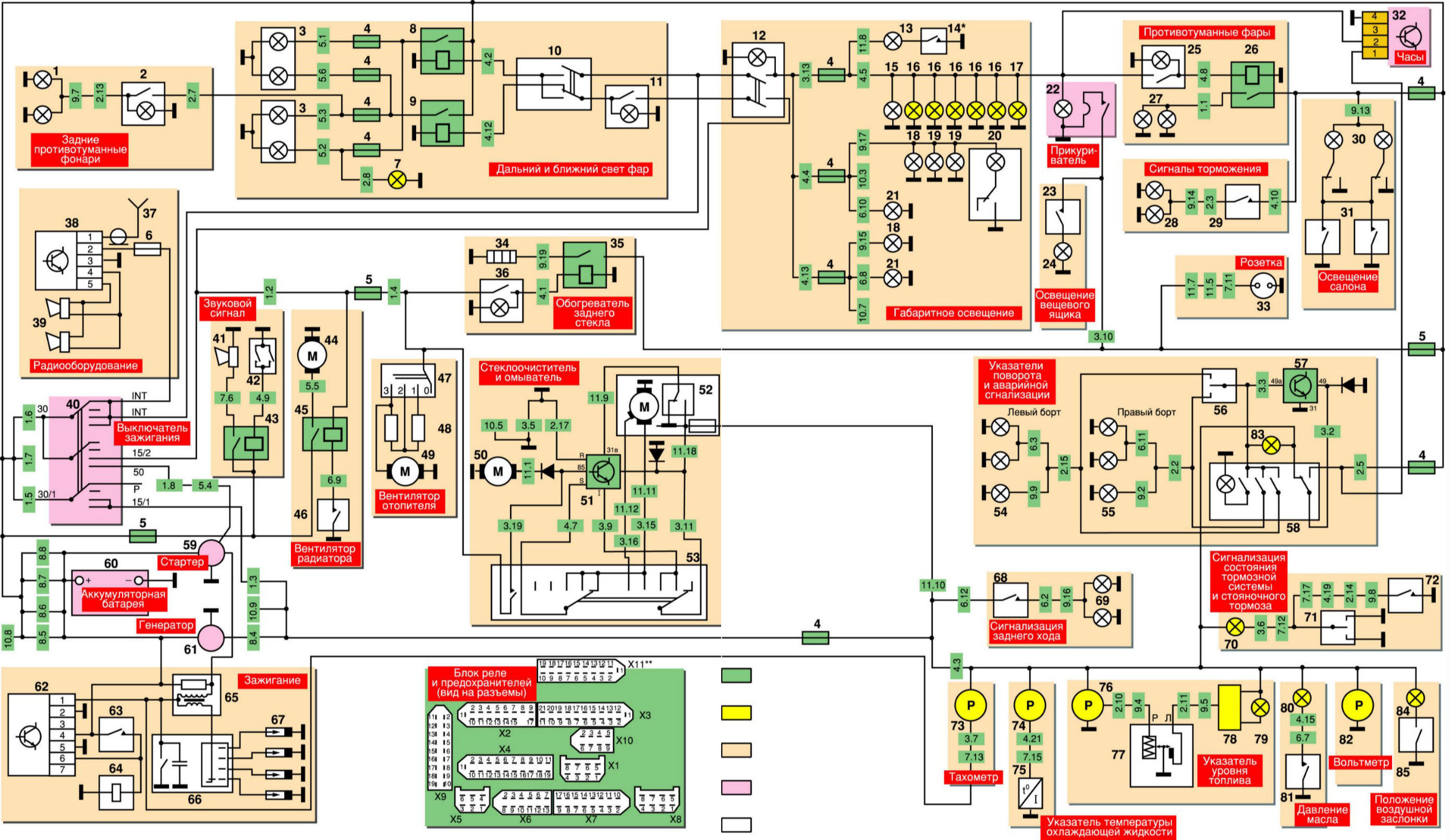

Схема электрооборудования автомобиля " Москвич " модели 21412

1 – лампы противотуманные в задних фонарях (2 шт.);
2 – выключатель противотуманных ламп в задних фонарях;
3 – фары головные (2 шт.);
4 – предохранители 8 А (10 шт.);
5 – предохранители 16 А (3 шт.);
6 – предохранитель радиоприемника;
7 – контрольная лампа включения дальнего света фар;
8 – реле включения дальнего света фар;
9 – реле включения ближнего света фар;
10 – подрулевой переключатель дальнего и ближнего света фар;
11 – выключатель света фар;
12 – выключатель габаритного освещения;
13 – лампа подкапотная;
14 – выключатель подкапотной лампы; *
15 – лампа подсветки рычагов отопителя;
16 – лампы подсветки шкал и приборов в комбинации приборов (5 шт.);
17 – контрольная лампа включения габаритного освещения;
18 – лампы габаритного освещения в задних фонарях (2 шт.);
19 – плафоны освещения заднего номерного знака (2 шт.);
20 – плафон освещения багажного отделения;
21 – лампы габаритного освещения в головных фарах (2 шт.);
22 – прикуриватель;
23 – выключатель освещения в вещевом ящике;
24 – лампа освещения вещевого ящика;
25 – выключатель противотуманных фар;
26 – реле включения противотуманных фар;
27 – фары противотуманные (2 шт.);
28 – лампы сигнала торможения (стоп-сигнала) в задних фонарях (2 шт.);
29 – выключатель сигналов торможения;
30 – плафоны освещения салона (2 шт.);
31 – выключатели освещения салона на стойках передних дверей (2 шт.);
32 – часы электронно-стрелочные;
33 – розетка переносной лампы;
34 – обогревательный элемент стекла двери задка;
35 – реле включения обогревателя стекла двери задка;
36 – выключатель обогревателя стекла двери задка;
37 – антенна;
38 – радиоприемник;
39 – громкоговорители (динамики, 2 шт.);
40 – выключатель (замок) зажигания;
41 – звуковой сигнал;
42 – выключатель звукового сигнала;
43 – реле включения звукового сигнала;
44 – вентилятор радиатора;
45 – реле включения вентилятора радиатора;
46 – выключатель вентилятора радиатора;
47 – выключатель вентилятора отопителя;
48 – резисторы вентилятора отопителя (2 шт.);
49 – вентилятор отопителя;
50 – насос омывателя ветрового стекла;
51 – реле стеклоочистителя;
52 – стеклоочиститель;
53 – подрулевой переключатель стеклоочистителя и омывателя;
54 – лампы левого борта указателей поворота (3 шт.);
55 – лампы правого борта указателей поворота (3 шт.);
56 – подрулевой переключатель указателей поворота;
57 – реле включения указателей поворота;
58 – выключатель аварийной сигнализации;
59 – стартер;
60 – аккумуляторная батарея;
61 – генератор (модели 58.3701, 24.3771, 24.3771-10);
62 – блок управления ЭПХХ;
63 – выключатель ЭПХХ на карбюраторе;
64 – электромагнитный клапан ЭПХХ;
65 – катушка зажигания;
66 – прерыватель-распределитель;
67 – свечи зажигания (4 шт.);
68 – лампы заднего хода в задних фонарях (2 шт.);
69 – выключатель ламп заднего хода;
70 – контрольная лампа аварийного состояния тормозной системы;
71 – выключатель лампы 70;
72 – выключатель ручного тормоза;
73 – тахометр;
74 – указатель температуры охлаждающей жидкости;
75 – датчик температуры охлаждающей жидкости;
76 – указатель уровня топлива;
77 – датчик уровня топлива;
78 – успокоитель;
79 – контрольная лампа резерва топлива;
80 – контрольная лампа давления масла;
81 – датчик давления масла;
82 – указатель напряжения бортовой сети;
83 – контрольная лампа указателей поворота;
