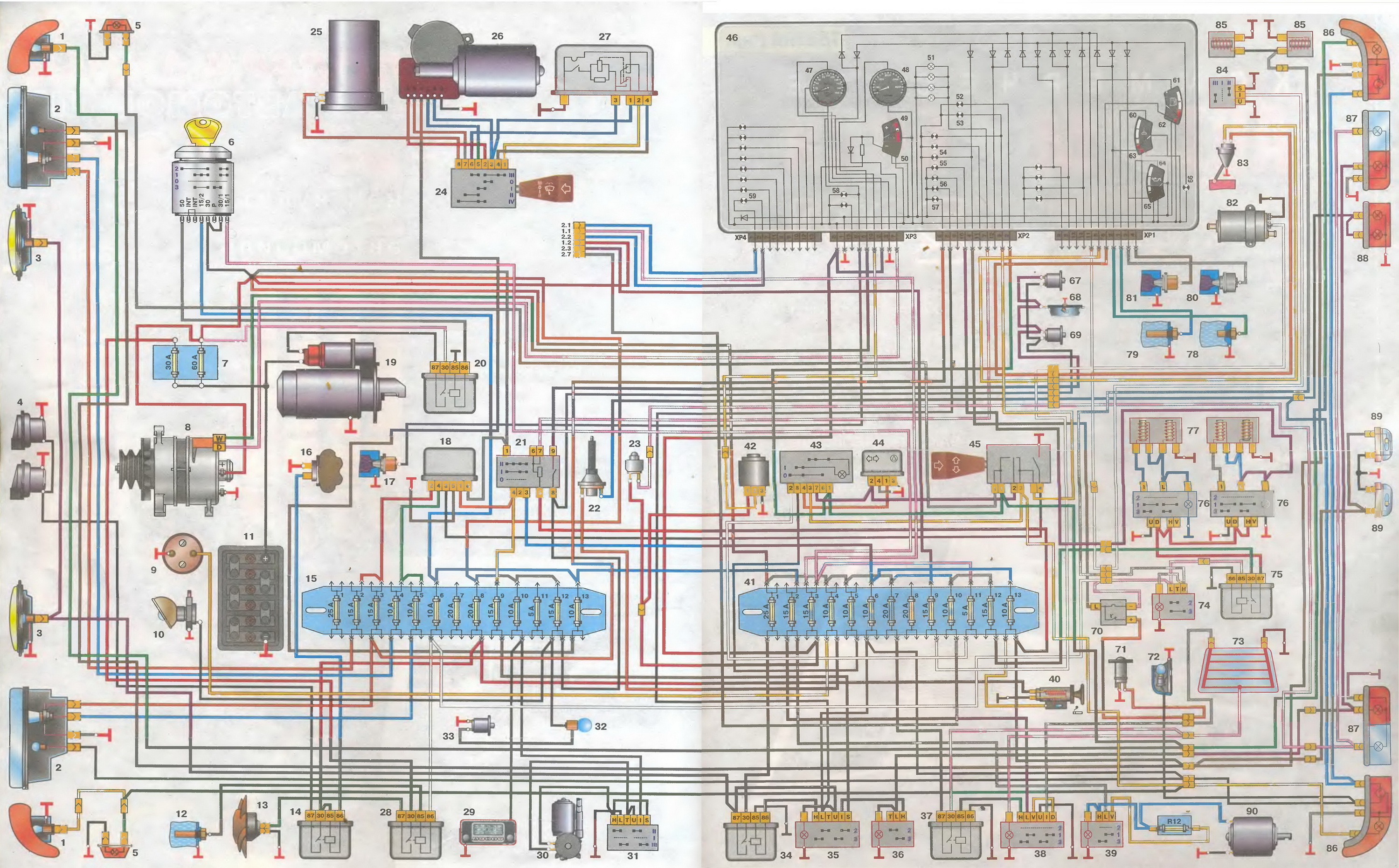

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062

• 1-указатель поворота
• 2 - фара
• 3 - противотуманная фара
• 4 - звуковой сигнал
• 5 - боковой повторитель
• 6 - замок зажигания
• 7 - блок предохранителей в моторном отсеке
• 8 - генератор
• 9 - штепсельная розетка
• 10 - подкапотная лампа
• 11 - аккумуляторная батарея
• 12 - датчик включения электровентилятора
• 13 - электровентилятор
• 14 - реле звукового сигнала
• 15 - левый блок предохранителей
• 16 - выключатель звукового сигнала
• 17 - датчик падения уровня тормозной жидкости
• 18 - реле включения фар
• 19 - стартер
• 20 - реле стартера
• 21 - центральный переключатель света
• 22 - выключатель сигнала торможения
• 23 - выключатель света заднего хода
• 24 - переключатель стеклоочистителя
• 25 - электронасос стеклоомывателя
• 26 - электродвигатель стеклоочистителя
• 27 - реле стеклоочистителя
• 28 - реле электровентилятора
• 29 - радиоприемник
• 30 - электродвигатель антенны
• 31 - переключатель антенны
• 32 - лампа освещения вещевого ящика
• 33 - выключатель лампы освещения вещевого ящика
• 34 - реле противотуманных фар
• 35 - выключатель противотуманных фар
• 36 - выключатель ламп заднего противотуманного света
• 37 - реле обогрева заднего стекла
• 38 - переключатель обогрева заднего стекла
• 39 - переключатель вентилятора отопителя
• 40 - прикуриватель
• 41 - правый блок предохранителей
• 42 - датчик спидометра
• 43 - выключатель аварийной сигнализации
• 44 - реле-прерыватель указателей поворота
• 45 - переключатель указателей поворота
• 46 - комбинация приборов
• 47 - спидометр
• 48 - тахометр
• 49 - вольтметр
• 50 - контрольная лампа разряда аккумуляторной батареи
• 51 - лампа подсветки приборов
• 52 - контрольная лампа правого поворота
• 53 - контрольная лампа левого поворота
• 54 - контрольная лампа стояночного тормоза
• 55 - контрольная лампа обогрева сидений
• 56 - контрольная лампа габаритного света
• 57 - контрольная лампа дальнего света фар
• 58 - контрольная лампа падения уровня тормозной жидкости
• 59 - контрольная лампа КМСУД
• 60 - указатель температуры охлаждающей жидкости
• 61 - указатель уровня топлива
• 62 - контрольная лампа резерва топлива
• 63 - контрольная лампа перегрева охлаждающей жидкости
• 64 - указатель давления масла
• 65 - контрольная лампа аварийного падения давления масла
• 66 - дублирующая контрольная лампа
• 67 - выключатель плафона передней двери
• 68 - плафон освещения салона
• 69 - выключатель плафона задней двери
• 70 - прерыватель контрольной лампы стояночного тормоза
• 71 - выключатель контрольной лампы стояночного тормоза
• 72 - фонарь освещения багажного отделения
• 73 - элемент обогрева заднего стекла
• 74 - выключатель обогрева жиклеров стеклоомывателя
• 75 - реле обогрева сидений
• 76 - выключатель обогрева сидений
• 77 - элементы обогрева сидений
• 78 - датчик контрольной лампы перегрева охлаждающей жидкости
• 79 - датчик указателя температуры охлаждающей жидкости
• 80 - датчик контрольной лампы аварийного падения давления масла
• 81 - датчик указателя давления масла
• 82 - топливный насос
• 83 - датчик указателя уровня топлива
• 84 - выключатель системы диагностики контрольных ламп комбинации приборов
• 85 - жиклеры стеклоомывателя с электрообогревом
• 86 - задний фонарь на крыле
• 87 - задний фонарь на крышке багажного отделения
• 88 - дополнительный сигнал торможения
• 89 - фонарь освещения номерного знака
