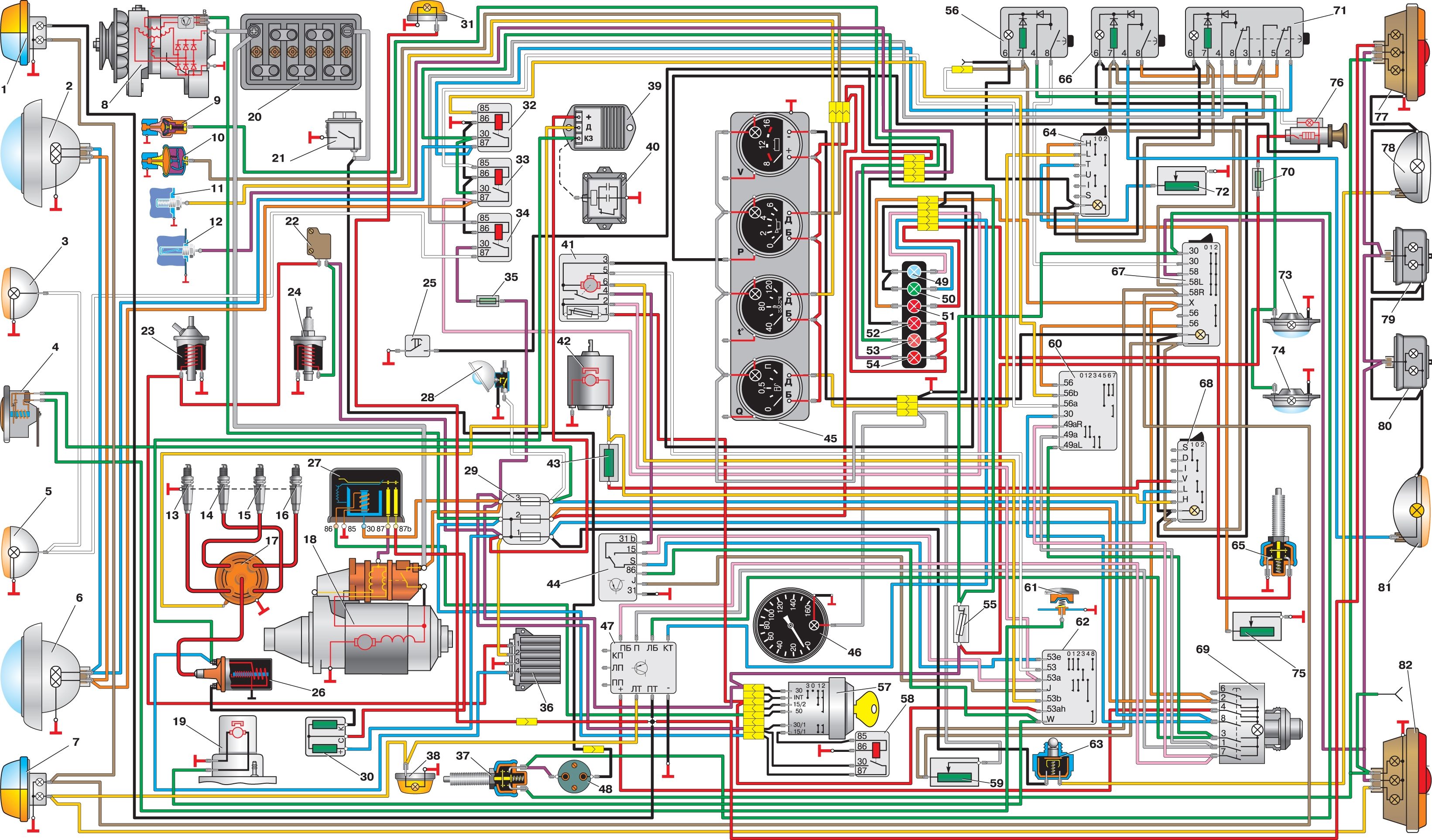

Схема электрическая принципиальная УАЗ–3153

• 1 – фонарь передний;
• 2 – фара;
• 3 – противотуманная фара;
• 4 – сигнал звуковой;
• 5 – противотуманная фара;
• 6 – фара;
• 7 – фонарь передний;
• 8 – генератор;
• 9 – датчик аварийного давления масла;
• 10 – датчик давления масла;
• 11 – датчик температуры охлаждающей жидкости;
• 12 – датчик аварийной температуры охлаждающей жидкости;
• 13, 14, 15, 16 – свеча зажигания;
• 17 – датчик-распределитель;
• 18 – стартер;
• 19 – электроомыватель;
• 20 – аккумуляторная батарея;
• 21 – выключатель «массы»;
• 22 – микропереключатель;
• 23 – электромагнитный клапан ЭПХХ;
• 24 – электромагнитный клапан карбюратора;
• 25 – выключатель контрольной лампы неисправности тормозной системы;
• 26 – катушка зажигания;
• 27 – реле стартера;
• 28 – подкапотная лампа;
• 29 – блок предохранителей;
• 30 – сопротивление добавочное;
• 31 – боковой повторитель;
• 32, 33 – реле переключения света фар;
• 34 – реле противотуманных фар;
• 35 – предохранитель противотуманных фар; 36 – блок ЭПХХ;
• 37 – выключатель стоп-сигнала;
• 38 – боковой повторитель;
• 39 – коммутатор транзисторный;
• 40 – вибратор аварийный;
• 41 – стеклоочиститель;
• 42 – электродвигатель отопителя;
• 43 – сопротивление отопителя;
• 44 – прерыватель стеклоочистителя;
• 45 – щиток приборов;
• 46 – спидометр;
• 47 – реле указателей поворотов и аварийной сигнализации;
• 48 – розетка штепсельная;
• 49 – контрольная лампа включения дальнего света фар;
• 50 – контрольная лампа указателей поворотов;
• 51 – контрольная лампа включения стояночного тормоза;
• 52 – контрольная лампа неисправности тормозной системы;
• 53 – контрольная лампа аварийного давления масла;
• 54 – контрольная лампа аварийной температуры охлаждающей жидкости;
• 55 – предохранитель тепловой 20 А;
• 56 – выключатель плафона освещения салона;
• 57 – выключатель зажигания;
• 58 – реле выключателя зажигания;
• 59 – реостат освещения приборов;
• 60 – переключатель световой сигнализации;
• 61 – кнопка звукового сигнала;
• 62 – переключатель стеклоочистителя;
• 63 – выключатель фонаря заднего хода;
• 64 – переключатель датчиков уровня топлива;
• 65 – выключатель контрольной лампы стояночного тормоза;
