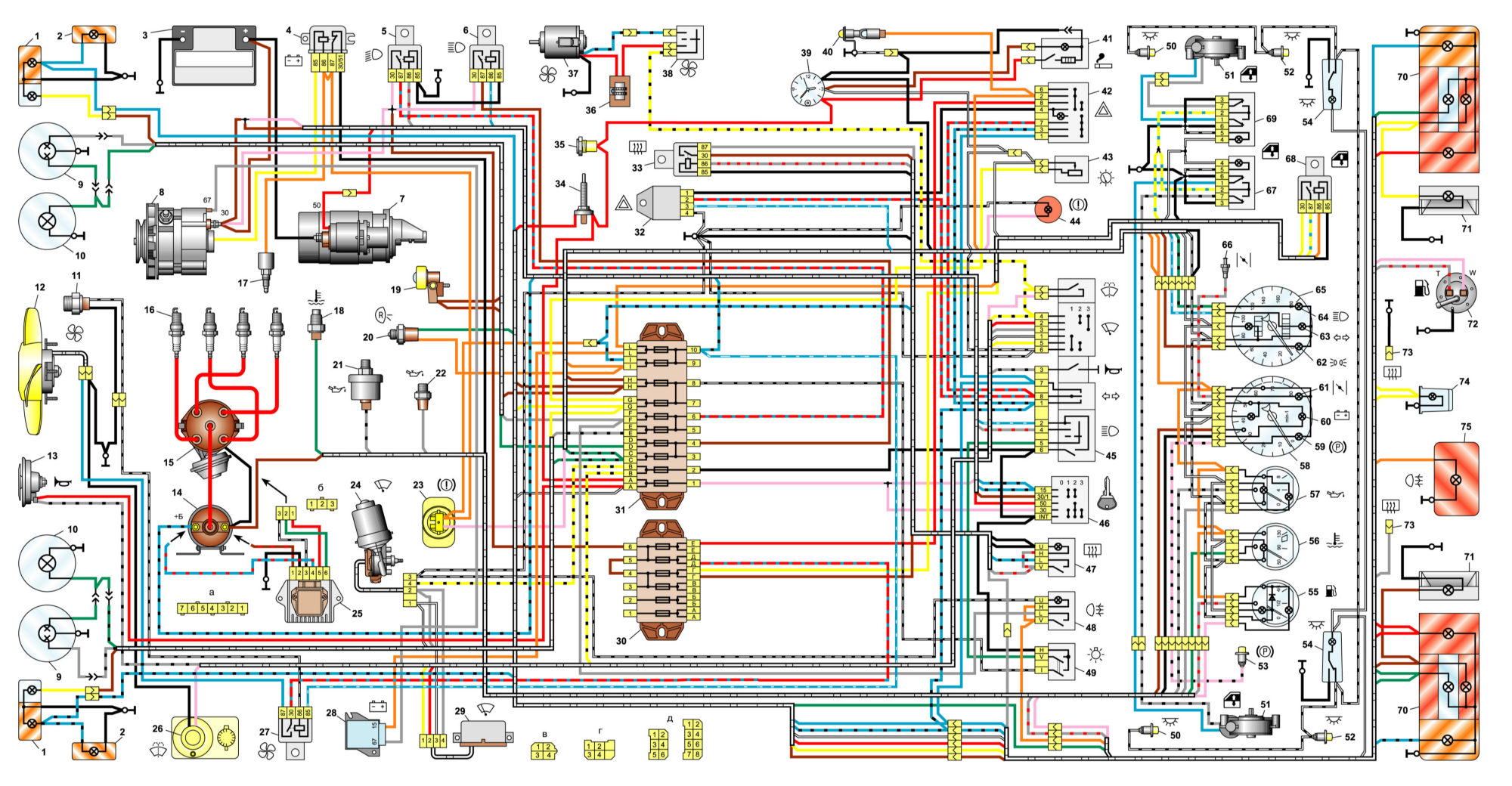

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, BA3-21063, ВАЗ-21065 выпуска 1988 - 2001 годов

• 1 - передние фонари.
• 2 - боковые указатели поворота.
• 3 - аккумуляторная батарея.
• 4 - реле лампы сигнализатора заряда аккумуляторной батареи.
• 5 - реле включения ближнего света фар.
• 6 - реле включения дальнего света фар.
• 7 - стартер.
• 8 - генератор.
• 9 - наружные фары.
• 10 - внутренние фары.
• 11 - датчик включения электродвигателя вентилятора.
• 12 - электродвигатель вентилятора системы охлаждения двигателя.
• 13 - звуковой сигнал.
• 14 - катушка зажигания.
• 15 - распределитель зажигания.
• 16 - свечи зажигания.
• 17 - электромагнитный клалан карбюратора.
• 18 - датчик указателя температуры охлаждающей жидкости.
• 19 - подкапотная лампа.
• 20 - выключатель света заднего хода.
• 21 - датчик указателя давления масла.
• 22 - датчик сигнализатора недостаточного давления масла.
• 23 - датчик сигнализатора недостаточного уровня тормозной жидкости.
• 24 - моторедуктор очистителя ветрового стекла.
• 25 - коммутатор*.
• 26 - электродвигатель омывателя ветрового стекла.
• 27 - реле включения электоодвигателя вентилятора**.
• 28 - регулятор спряжения.
• 29 - реле-прерыватель очистителя ветрового стекла.
• 30 - дополнительный блок предохранителей.
• 31 - основной блок предохранителей.
• 32 - реле-прерыватель аварийной сигнализации и указателей поворота.
• 33 - реле включения обогрева заднего стекла***.
• 34 - выключатель стоп-сигнала.
• 35 - штепсельная розетка для переносной лампы****.
• 36 - добавочный резистор электродвигателя отопителя.
• 37 - электродвигатель отопителя.
• 38 - переключатель электродвигателя отопителя.
• 39 - часы.
• 40 - лампа освещения вещевого ящика.
• 41 - прикуриватель.
• 42 - выключатель аварийной сигнализации.
• 43 - регулятор освещения приборов.
• 44 - лампа сигнализатора уровня тормозной жидкости.
• 45 - трехрычажный переключатель.
• 46 - выключатель зажигания.
• 47 - выключатель обогрева заднего стекла***.
• 48 - выключатель заднего противотуманного фонаря.
• 49 - выключатель наружного освещения.
• 50 - выключатели плафонов, расположенные в стойках передних дверей.
• 51 - моторедукторы электростеклоподъемников передних дверей***.
• 52 - выключатели плафонов, расположенные в стойках задних дверей.
• 53 - выключатель контрольной лампы стояночного тормоза.
• 54 - плафоны освещения салона.
• 55 - указатель уровня топлива с сигнализатором резерва.
• 56 - указатель температуры охлаждающей жидкости.
• 57 - указатель давления масла с сигнализатором недостаточного давления.
• 58 - тахометр.
• 59 - лампа сигнализатора стояночного тормоза.
• 60 - лампа сигнализатора заряда аккумуляторной батареи.
• 61 - лампа сигнализатора воздушной заслонки карбюратора.
• 62 - контрольная лампа габаритного света.
• 63 - пампа сигнализатора указателей поворота.
• 64 - лампа сигнализатора дальнего света фар.
• 65 - спидометр.
• 66 - выключатель сигнализатора воздушной заслонки карбюратора.
• 67 - переключатель элекростеклоподьемника левой передней двери***.
• 68 - реле включения электростеклоподъемников передних дверей***.
• 69 - переключатель злекростеклоподъемника правой передней двери***.
• 70 - задние фонари.
• 71 - фонари освещения номерного знака.
• 72 - датчик указателя уровня и резерва топлива.
• 73 - колодки, подключаемые к элементу обогрева заднего стекла***.
• 74 - лампа освещения багажника.
• 75 - задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:
