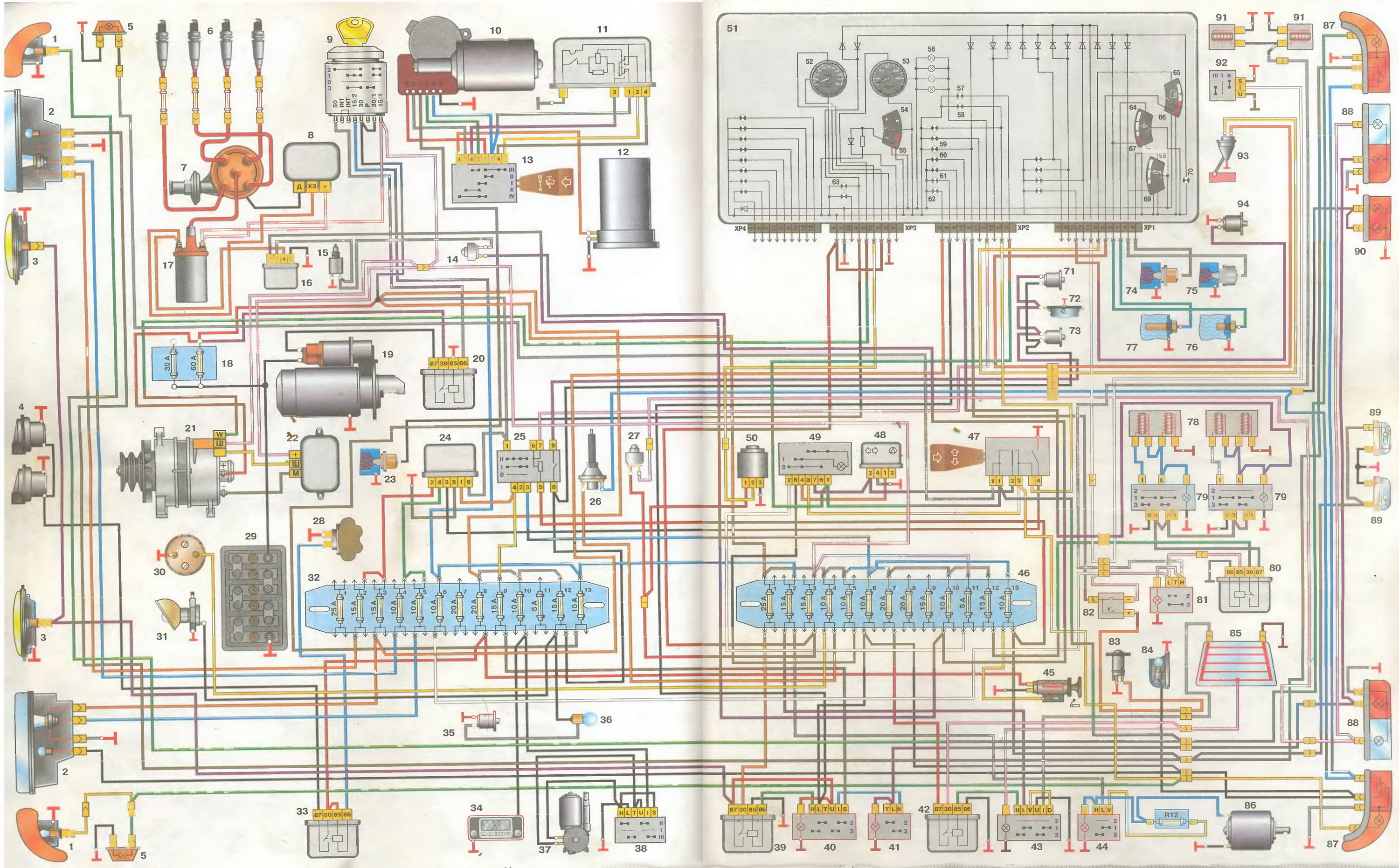

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

• 1 - указатель поворота
• 2 - фара
• 3 - противотуманная фара
• 4 - звуковой сигнал
• 5 - боковой повторитель
• 6 - свеча зажигания
• 7 - распределитель зажигания
• 8 - транзисторный коммутатор
• 9 - замок зажигания
• 10 - электродвигатель стеклоочистителя
• 11 - реле стеклоочистителя
• 12 - электродвигатель насоса стеклоомывателя
• 13 - переключатель стеклоочистителя
• 14 - выключатель системы ЭПХХ
• 15 - электромагнитный клапан ЭПХХ
• 16 - блок управления ЭПХХ
• 17 - катушка зажигания
• 18 - блок предохранителей в моторном отсеке
• 19 - стартер
• 20 - реле стартера
• 21 - генератор
• 22 - регулятор напряжения
• 23 - датчик падения уровня тормозной жидкости
• 24 - реле включения фар
• 25 - центральный переключатель света
• 26 - выключатель сигнала торможения
• 27 - выключатель света заднего хода
• 28 - выключатель звукового сигнала
• 29 - аккумуляторная батарея
• 30 - штепсельная розетка
• 31 - подкапотная лампа
• 32 - левый блок предохранителей
• 33 - реле звукового сигнала
• 34 - радиоприемник
• 35 - выключатель лампы освещения вещевого ящика
• 36 - лампа освещения вещевого ящика
• 37 - электродвигатель антенны
• 8 - переключатель антенны
• 39 - реле противотуманных фар
• 40 - выключатель противотуманных фар
• 41 - выключатель ламп заднего противотуманного света
• 42 - реле обогрева заднего стекла
• 43 - переключатель обогрева заднего стекла
• 44 - переключатель вентилятора отопителя
• 45 - прикуриватель
• 46 - правый блок предохранителей
• 47 - переключатель указателей поворота
• 48 - реле-прерыватель указателей поворота
• 49 - выключатель аварийной сигнализации
• 50 - датчик спидометра
• 51 - комбинация приборов
• 52 - спидометр
• 53 - тахометр
• 54 - вольтметр
• 55 - контрольная лампа разряда аккумуляторной батареи
• 56 - лампа подсветки приборов
• 57 - контрольная лампа правого поворота
• 58 - контрольная лампа левого поворота
• 59 - контрольная лампа стояночного тормоза
• 60 - контрольная лампа обогрева сидений
• 61 - контрольная лампа габаритного света
• 62 - контрольная лампа дальнего света фар
• 63 - контрольная лампа падения уровня тормозной жидкости
• 64 - указатель температуры охлаждающей жидкости
• 65 - указатель уровня топлива
• 66 - контрольная лампа резерва топлива
• 67 - контрольная лампа перегрева охлаждающей жидкости
• 68 - указатель давления масла
• 69 - контрольная лампа аварийного падения давления масла
• 70 - дублирующая контрольная лампа
• 71 - выключатель плафона передней двери
• 72 - плафон освещения салона
• 73 - выключатель плафона задней двери
• 74 - датчик указателя давления масла
• 75 - датчик контрольной лампы аварийного падения давления масла
• 76 - датчик контрольной лампы перегрева охлаждающей жидкости
• 77 - датчик указателя температуры охлаждающей жидкости
• 78 - элементы обогрева сидений
• 79 - выключатель обогрева сидений
• 80 - реле обогрева сидений
• 81 - выключатель обогрева жиклеров стеклоомывателя
• 82 - прерыватель контрольной лампы стояночного тормоза
• 83 - выключатель контрольной лампы стояночного тормоза
• 84 - фонарь освещения багажного отделения
• 85 - элемент обогрева заднего стекла
• 86 - электродвигатель вентилятора отопителя
• 87 - задний фонарь на крыле
• 88 - задний фонарь на крышке багажного отделения
• 89 - фонарь освещения номерного знака
• 90 - дополнительный сигнал торможения
• 91 - жиклеры стеклоомывателя с электрообогревом
• 92 - выключатель системы диагностики контрольных ламп комбинации приборов
• 93 - датчик указателя уровня топлива
• 94 - датчик контрольной лампы приоткрытия воздушной заслонки карбюратора.
