Схемы электрооборудования автомобилей Опель Кадет 84-91годов (Opel Kadett 84-91)

  1. Аккумулятор, стартер, распределитель зажигания

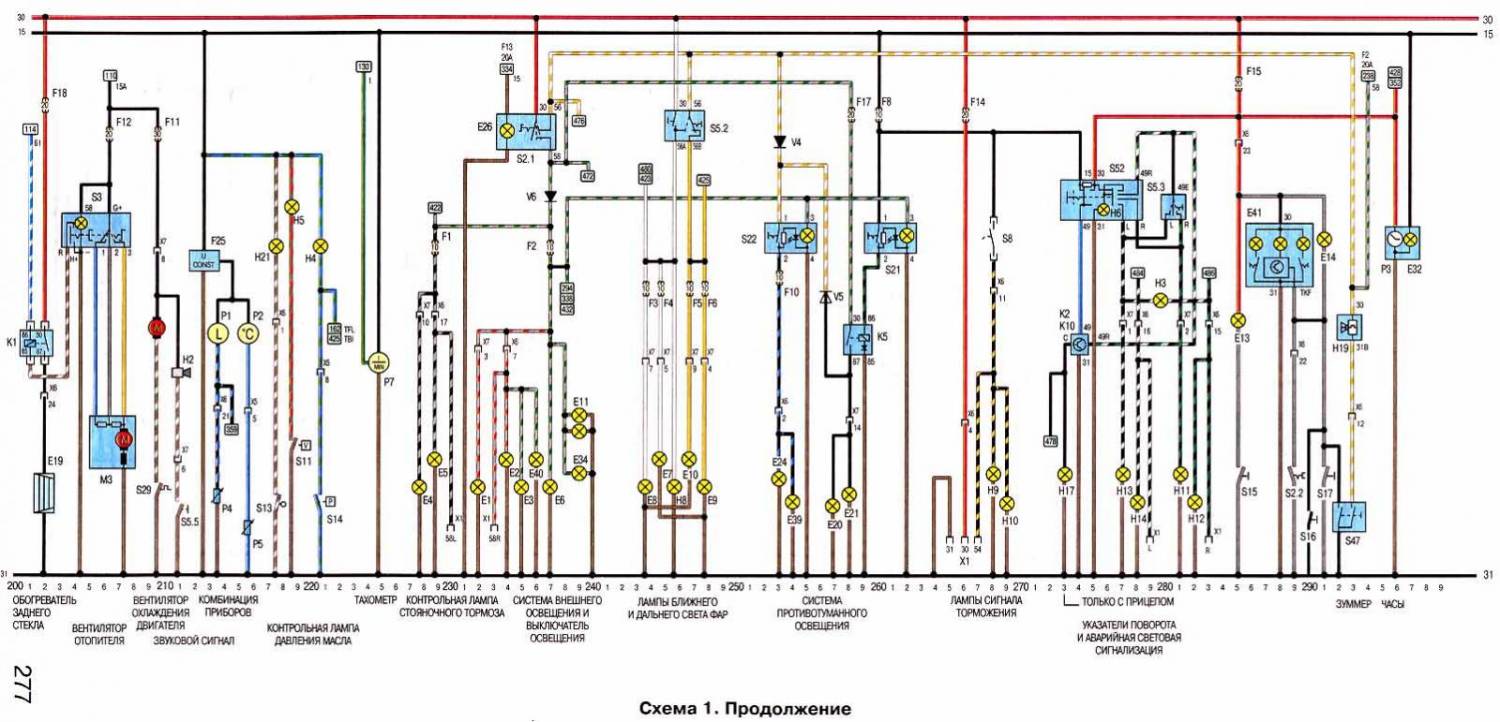

  2. Вентилятор отопления, вентилятор охлаждения, система внешнего освещения
  3. Очистители ветрового и заднего стекла, а также омыватели.
  4. Центральный замок и стекло подъёмники.
  5. Система питания и запуска и распределители зажигания для моделей с различными двигателями
  6. Система управления двигателем Motronic
  7. Наружное освещение
  8. Бортовой компьютер и стеклоочистители
  9. Электростеклоподъёмники, центральный замок, контрольные лампы
  10. Автомобили произведённые после 1990г. Система заряда, запуска, распределитель зажигания
  11. Система управления двигателем
  12. Система охлаждения двигателя, внешнее освещение
  13. Бортовой компьютер и очистители ветрового и заднего стекла
  14. Центральный замок, стеклоподъёмники
  15. Система управления двигателем
  16. Анти блокировочная система тормозов (ABS)
  17. Двигатель C14 NZ

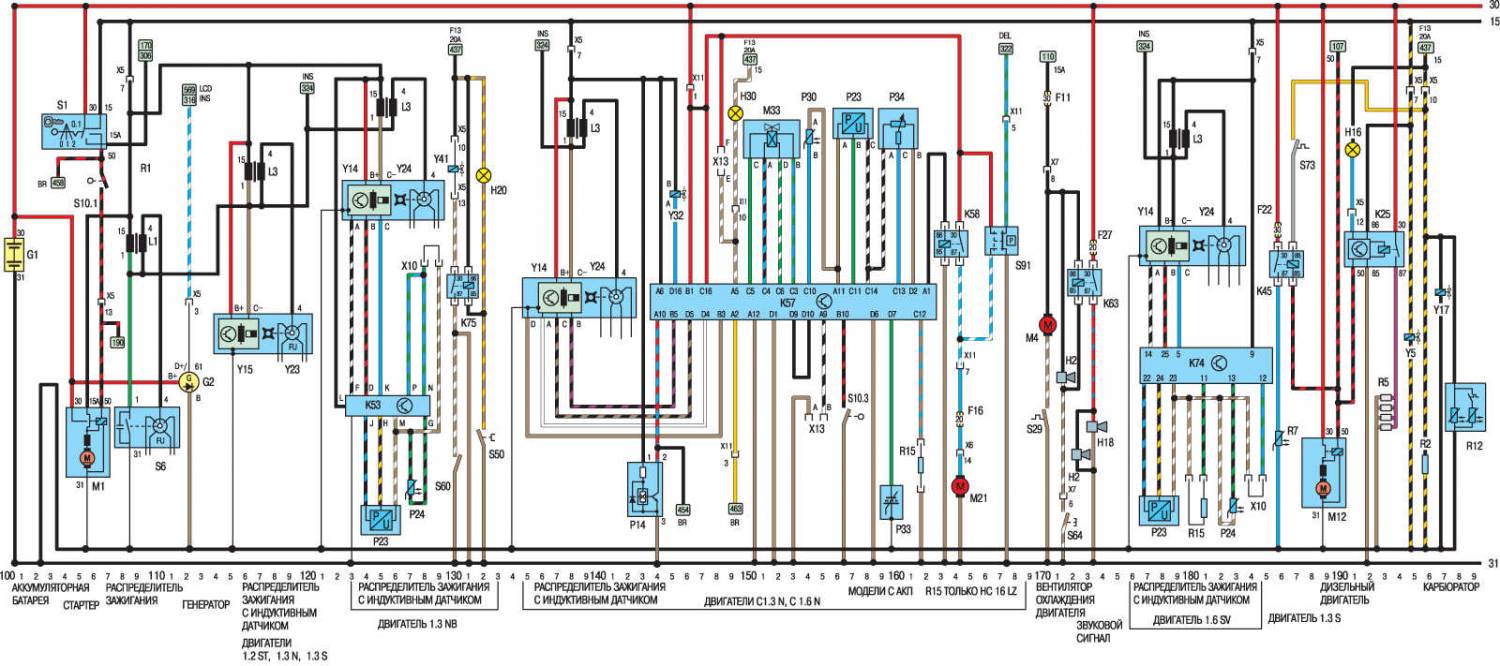

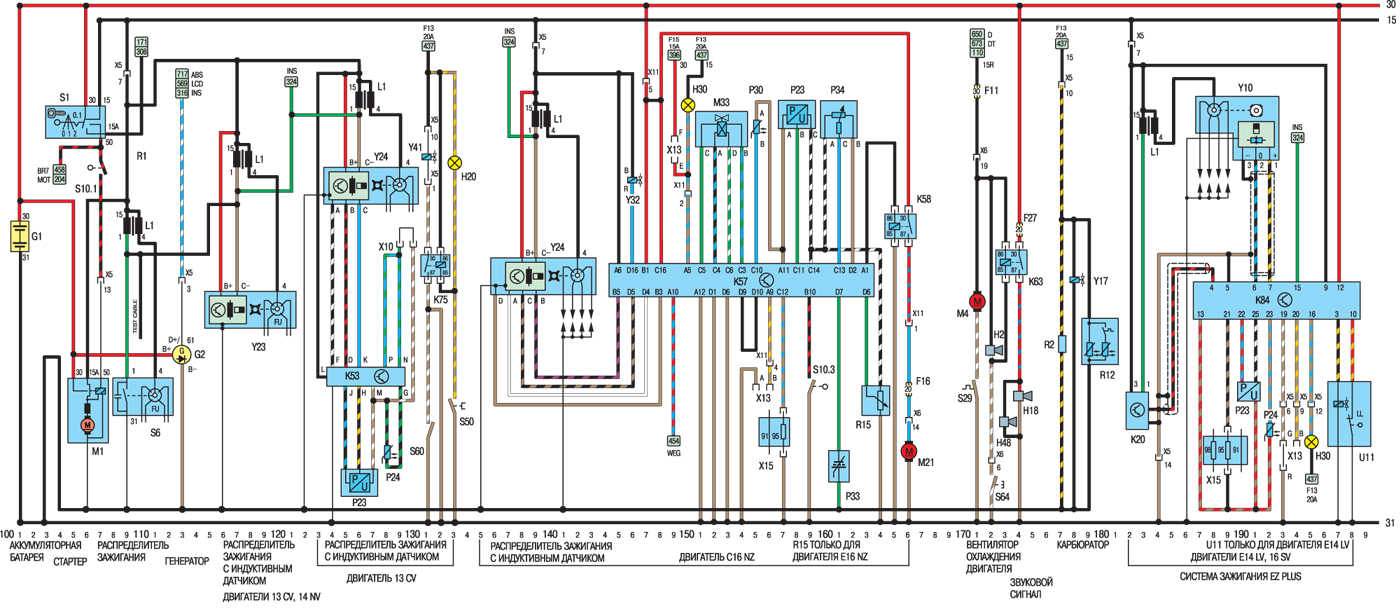

Аккумулятор, стартер, распределитель зажигания

Вентилятор отопления, вентилятор охлаждения, система внешнего освещения

Очистители ветрового и заднего стекла, а также омыватели.

Центральный замок и стекло подъёмники.

Система питания и запуска и распределители зажигания для моделей с различными двигателями

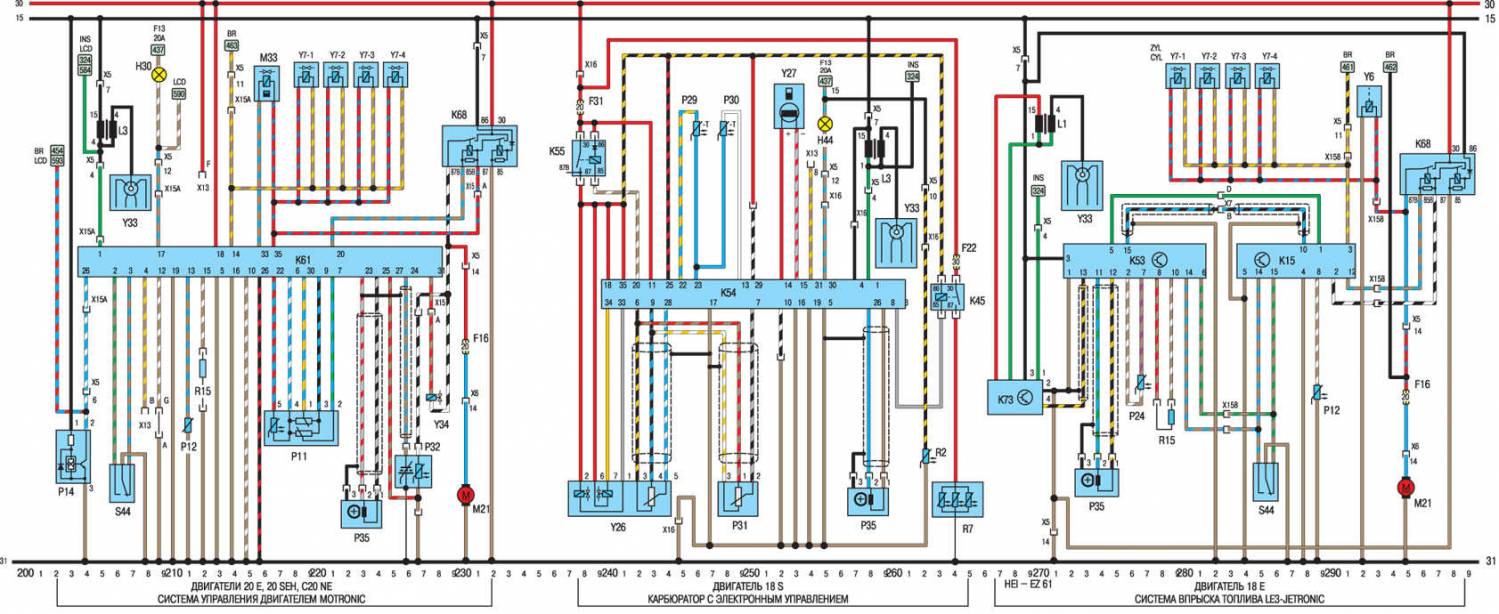

Система управления двигателем Motronic

Наружное освещение

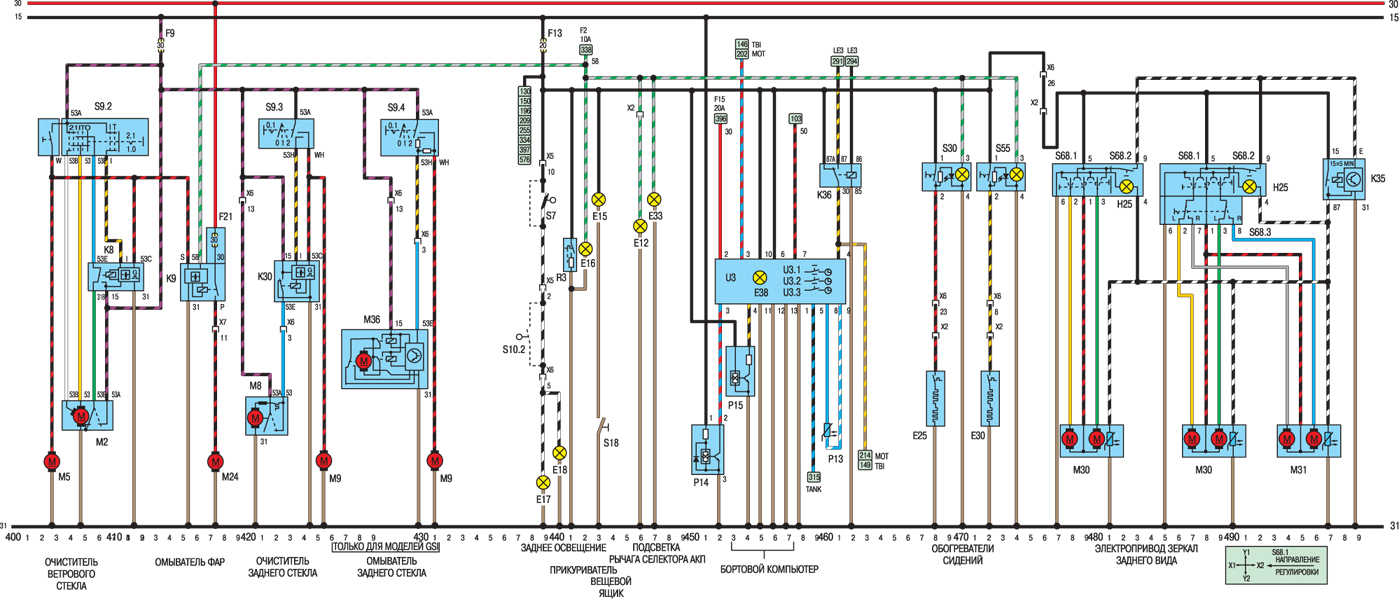

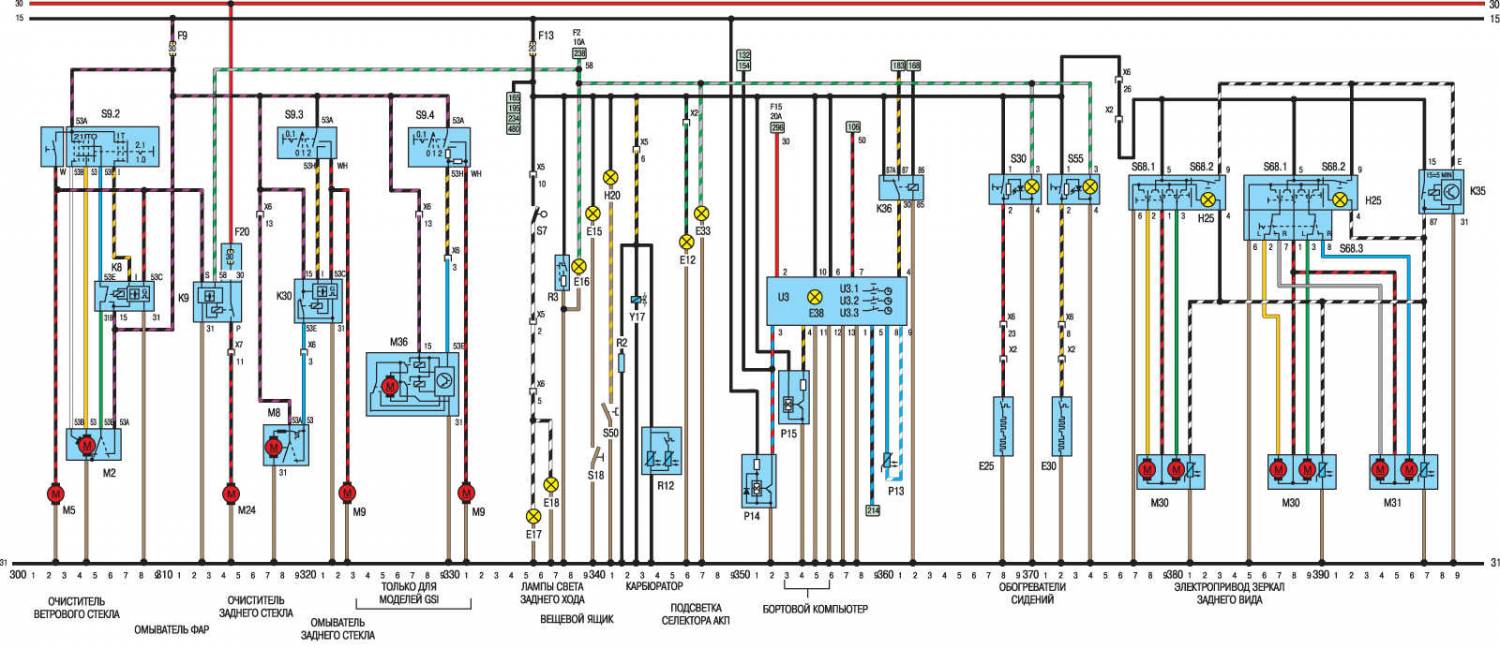

Бортовой компьютер и стеклоочистители

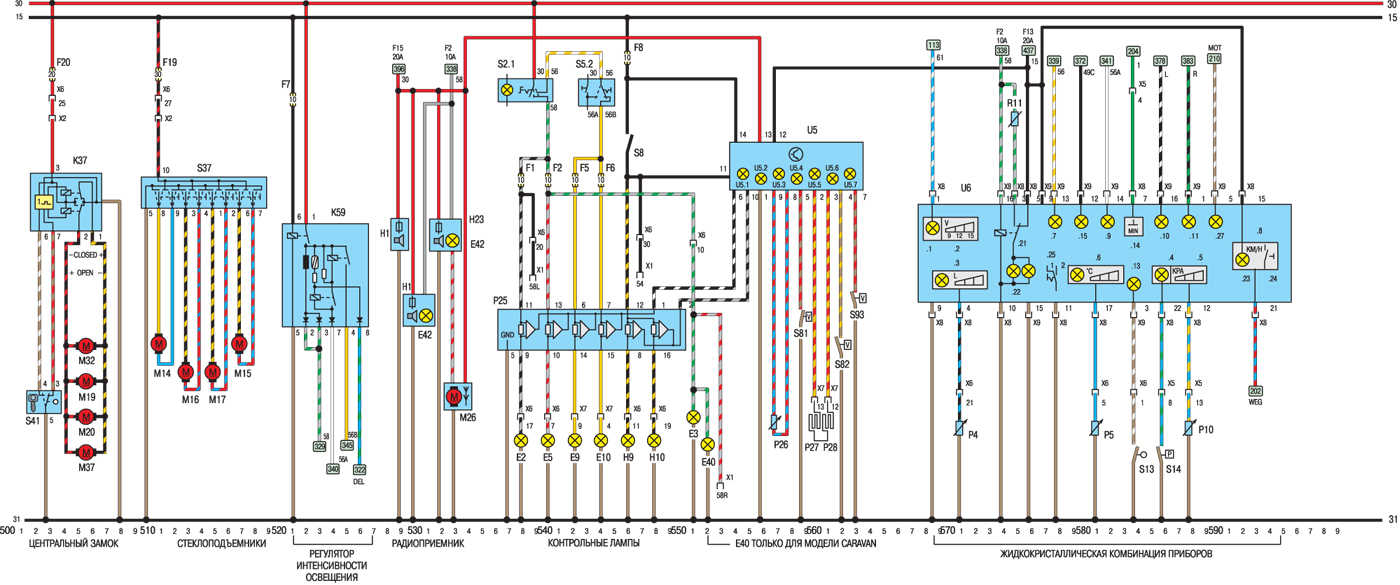

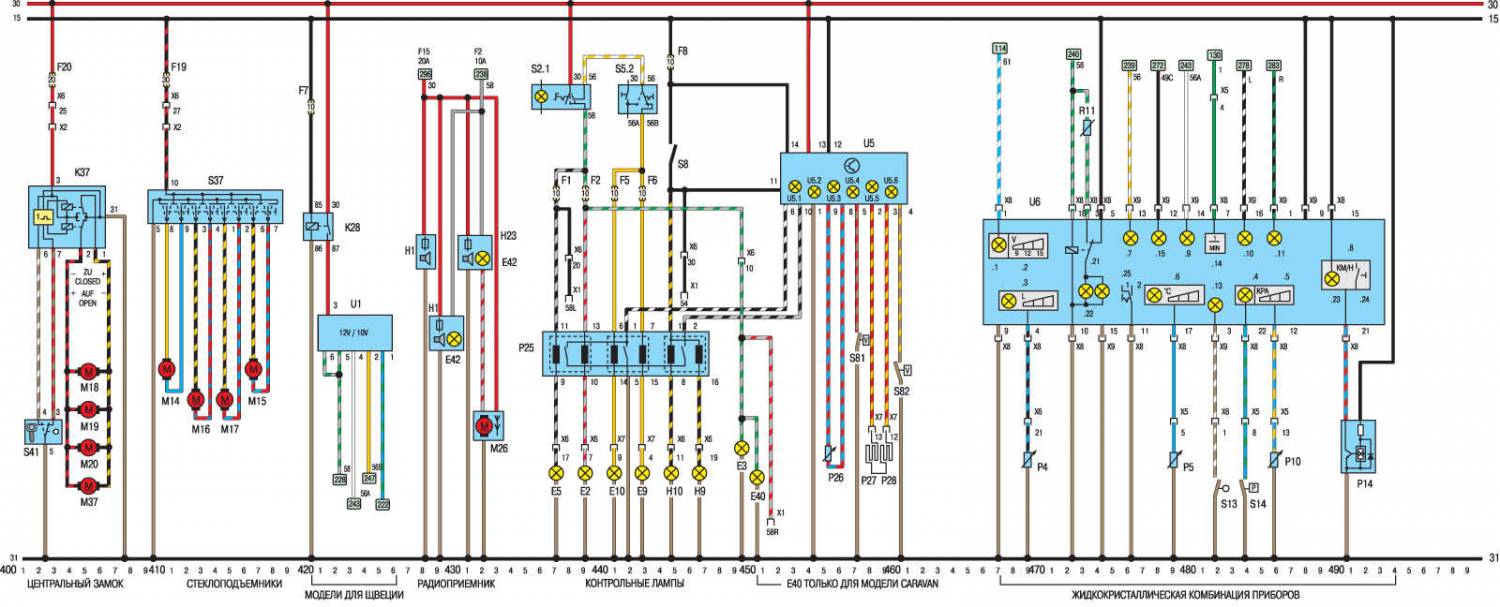

Электростеклоподъёмники, центральный замок, контрольные лампы

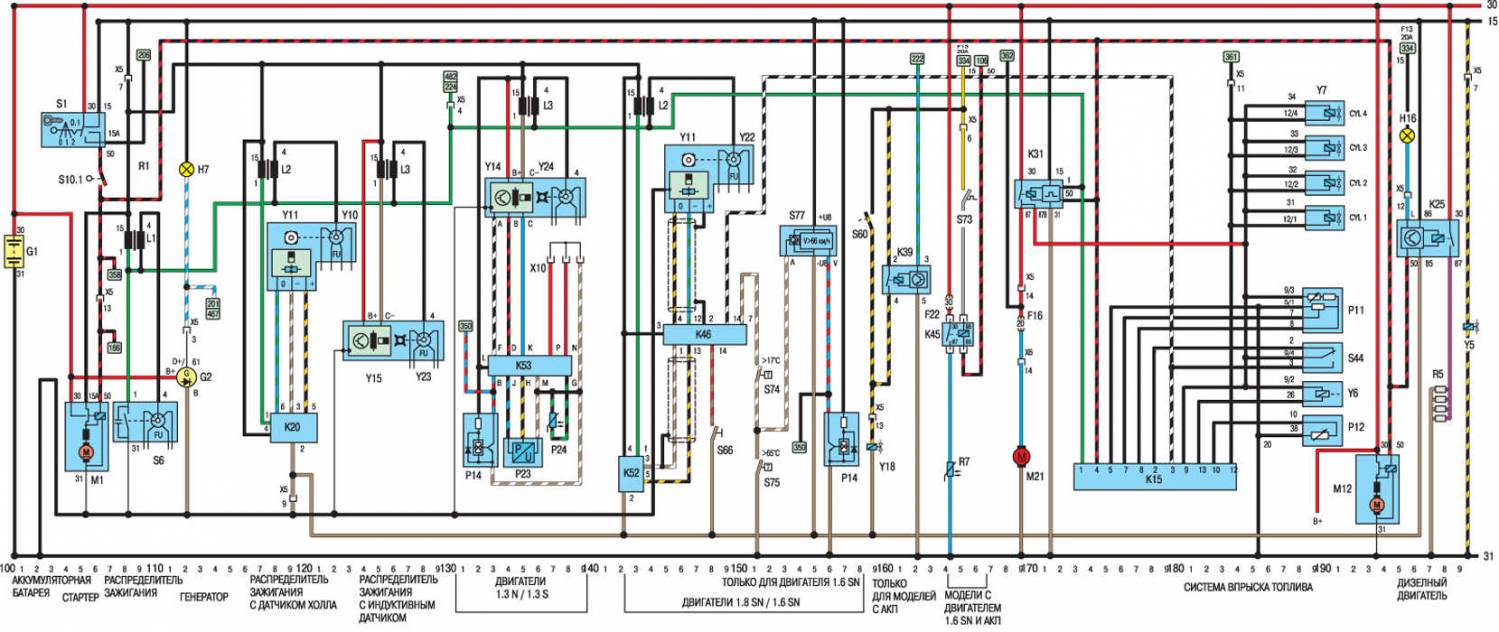

Автомобили произведённые после 1990г. Система заряда, запуска, распределитель зажигания

Система управления двигателем

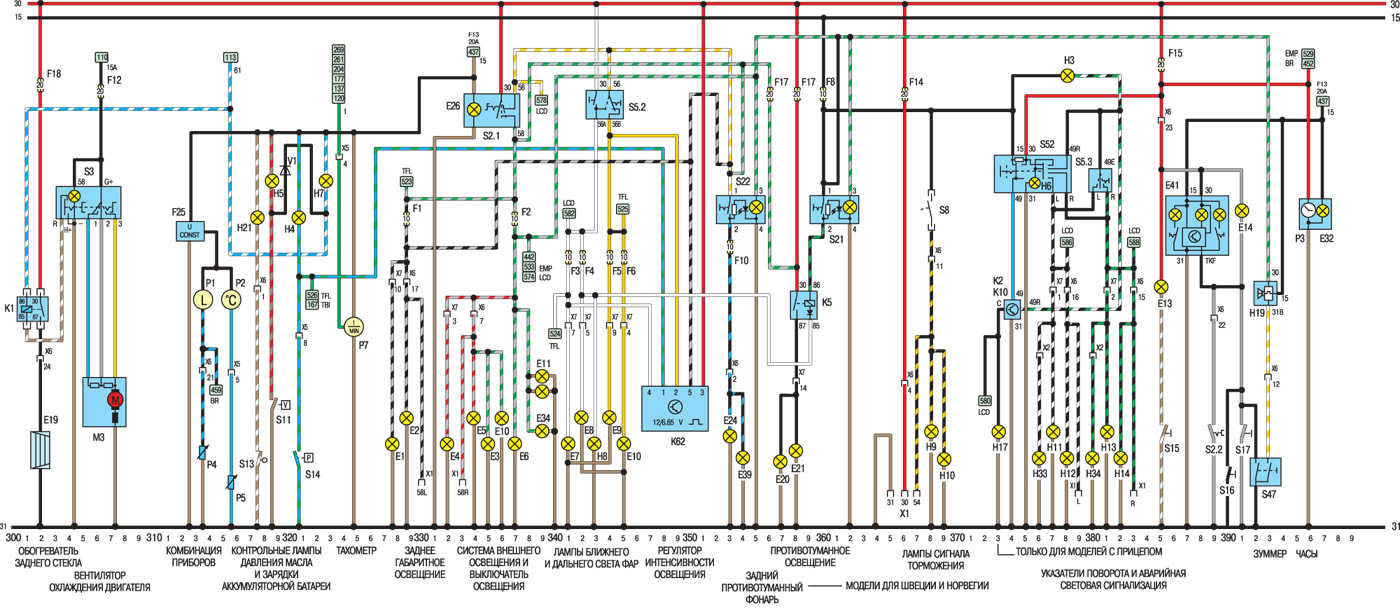

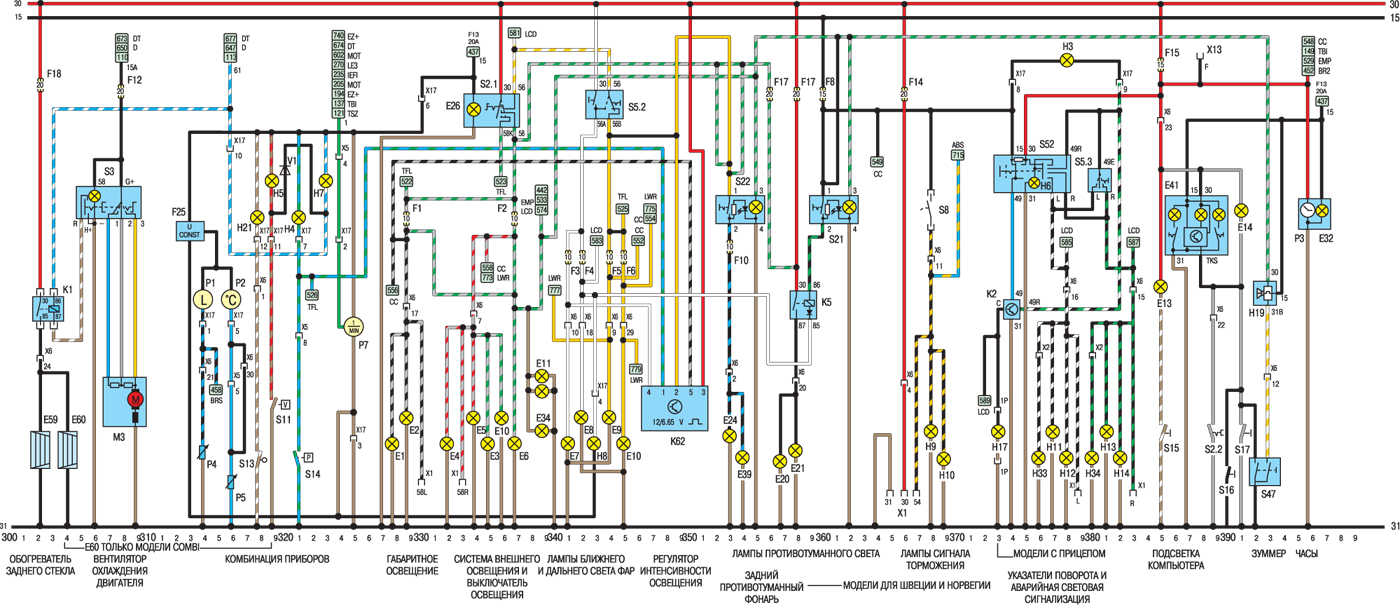

Система охлаждения двигателя, внешнее освещение

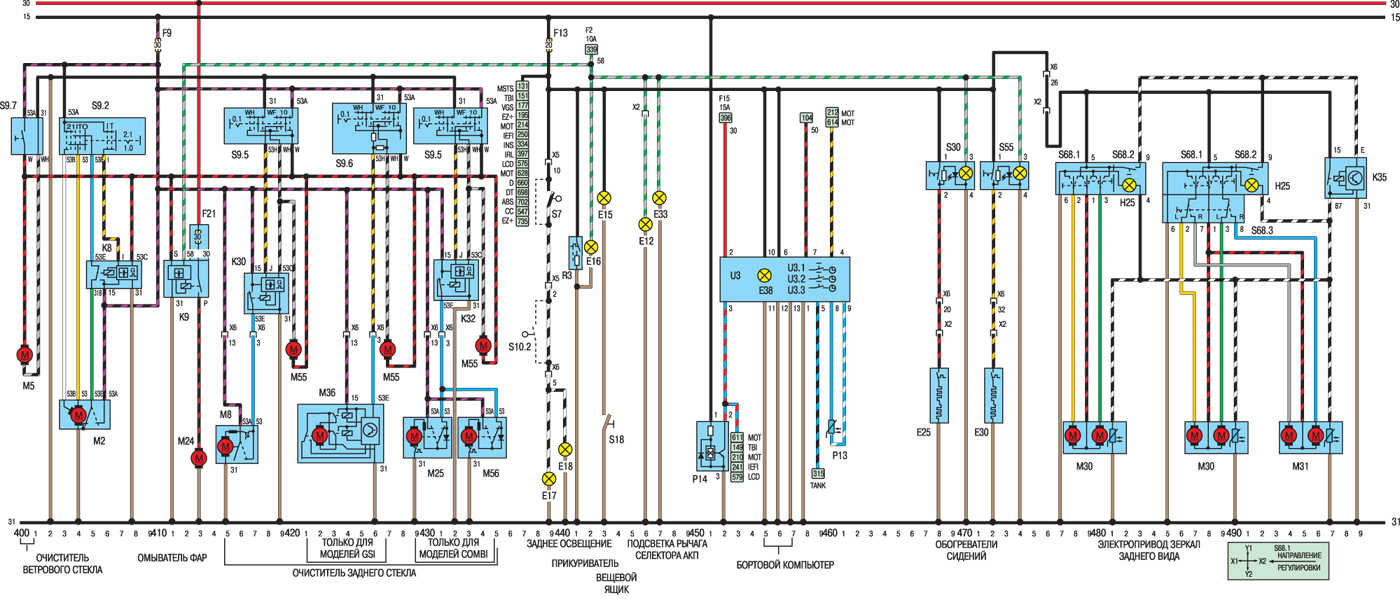

Бортовой компьютер и очистители ветрового и заднего стекла

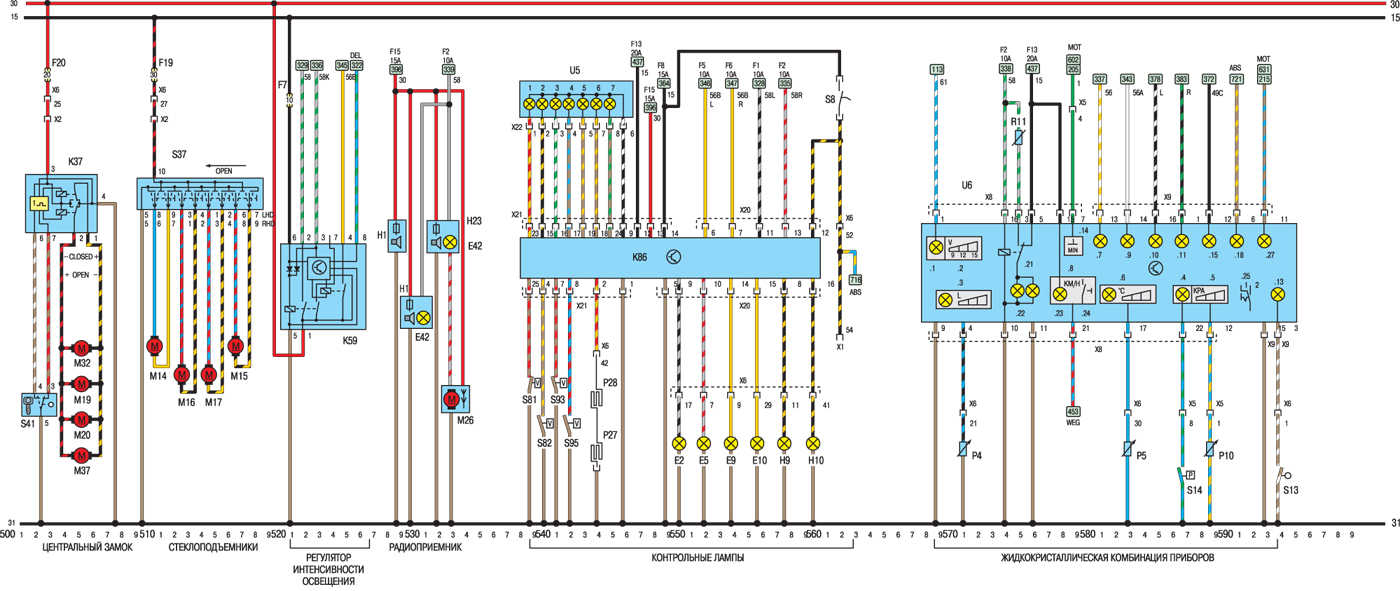

Центральный замок, стеклоподъёмники

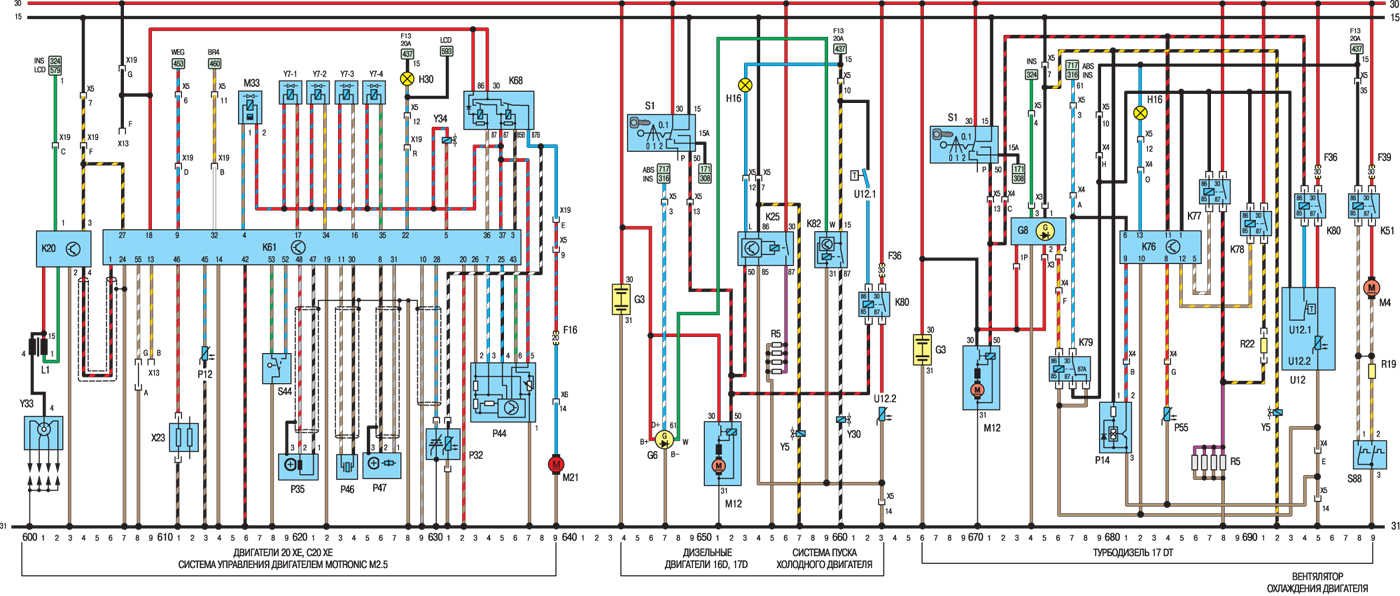

Система управления двигателем

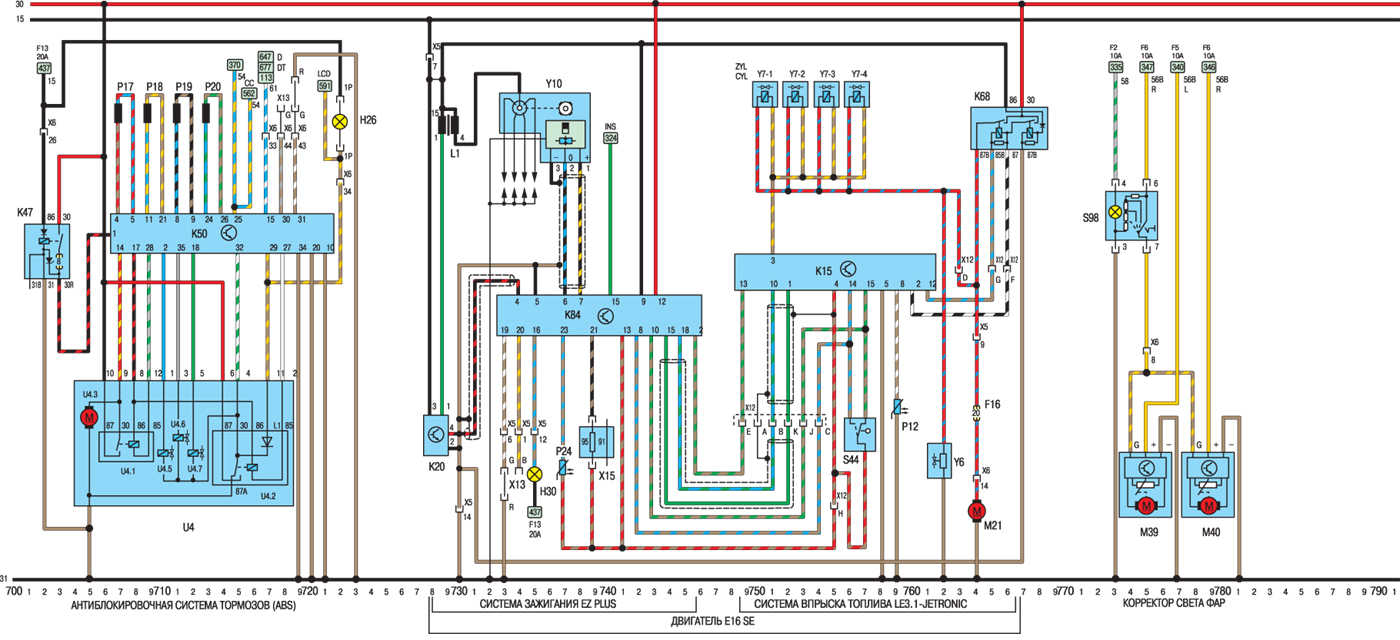

Анти блокировочная система тормозов (ABS)

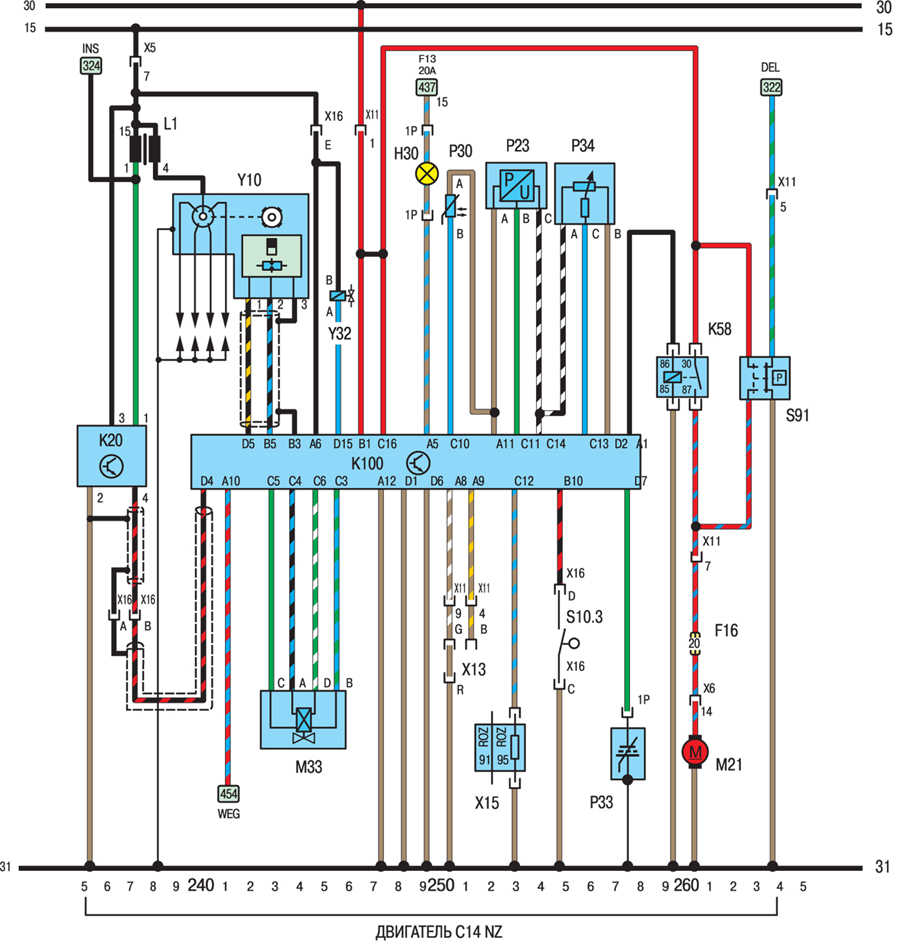

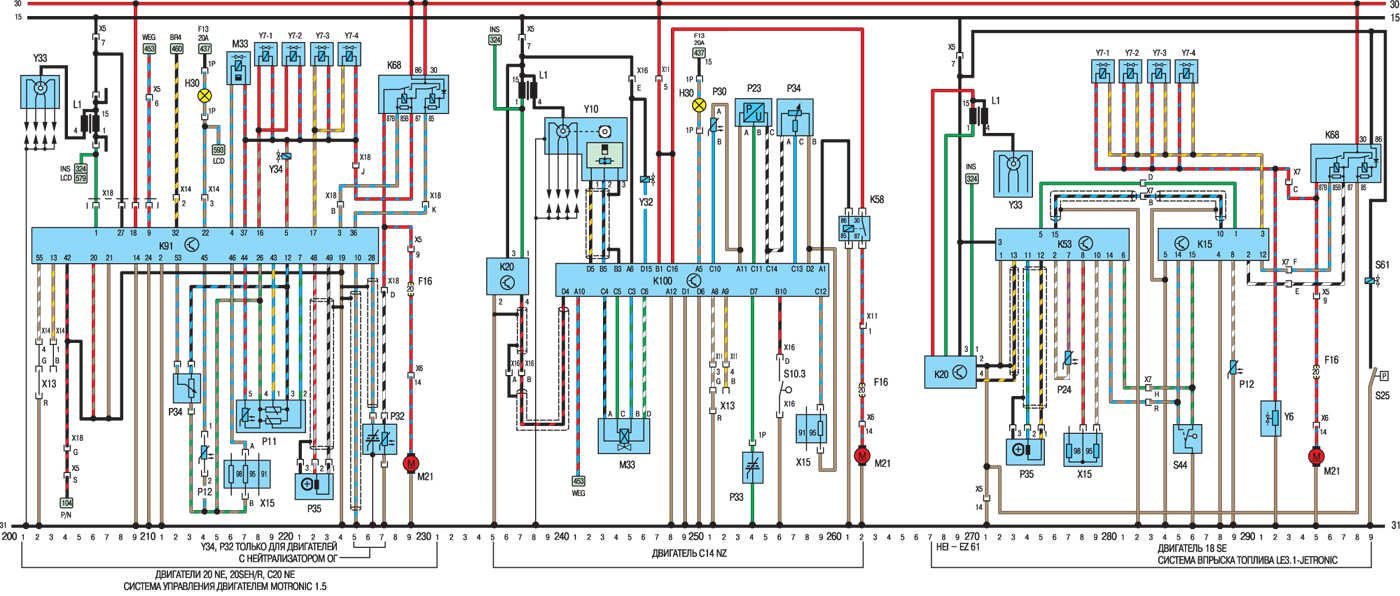

Двигатель C14 NZ



Обозначение устройств на схеме (справа указаны координаты)

  • E1 Габаритный фонарь, левый 235.
  • E2 Задний фонарь, левый 237, 440 .
  • E3 Освещение номерного знака 238, 451.
  • E4 Габаритный фонарь, правый 231.
  • E5 Задний фонарь, правый 232, 438.
  • E6 Фонарь освещения моторного отсека 240.
  • E7 Дальний свет, правый 246.
  • E8 Дальний свет, левый 245.
  • E9 Ближний свет, правый 249, 444.
  • Е10 Ближний свет, левый 248, 442.
  • E11 Освещение приборов 242.
  • E12 Лампа освещения панели рычага селектора (автоматическая коробка передач) 346.
  • E13 Лампа подсветки багажника 285.
  • E14 Освещение салона 291.
  • E15 Подсветка вещевого ящика 339.
  • E16 Лампа подсветки прикуривателя 338.
  • E17 Правый фонарь заднего хода 336.
  • E18 Левый фонарь заднего хода 335.
  • E19 Обогреватель заднего стекла 202.
  • E20 Левая передняя противотуманная фара 257.
  • E21 Правая передняя противотуманная фара 258.
  • E24 Задний противотуманный фонарь 253.
  • E25 Обогреватель левого переднего сидения 368.
  • E30 Обогреватель правого переднего сидения 372.
  • E32 Лампа подсветки часов 297.
  • E33 Лампа подсветки пепельницы 347.
  • E34 Лампа подсветки панели управления отопителем 242.
  • E38 Лампа подсветки бортового компьютера 355.
  • E39 Задний противотуманный фонарь 254.
  • E40 Лампа освещения номерного знака (Универсал) 239, 452.
  • E41 Освещение салона, включающееся с задержкой 287, 289.
  • E42 Освещение радиоприемника 431, 433.
  • F1 – F2 Предохранители Разные.
  • F22 Плавкий предохранитель (подогрев топливной смеси) 164.
  • F25 Стабилизатор напряжения комбинации приборов 213.
  • G1 Аккумулятор 101.
  • G2 Генератор 113.
  • H1 Радиоприемник 429, 431.
  • H2 Звуковой сигнал 211.
  • H3 Контрольная лампа указателя поворотов 279.
  • H4 Контрольная лампа датчика давления масла 221.
  • H5 Контрольная лампа уровня тормозной жидкости 219.
  • Н6 Контрольная лампа аварийной световой сигнализации 276.
  • H7 Контрольная лампа зарядки аккумулятора 113.
  • H8 Контрольная лампа дальнего света 247.
  • H9 Правый стоп-сигнал 269, 448.
  • Н10 Левый стоп-сигнал 268, 446.
  • H11 Передняя правая лампа указателя поворотов 281.
  • H12 Задняя правая лампа указателя поворотов 282.
  • H13 Передняя левая лампа указателя поворотов 277.
  • H14 Задняя левая лампа указателя поворотов 278.
  • H16 Контрольная лампа работы свечей накаливания (дизельные модели) 195.
  • H17 Контрольная лампа указателя поворотов прицепа 273.
  • H19 Зуммер предупреждающий о оставленных включенных фарах 293.
  • H20 Контрольная лампа открытой воздушной заслонки 340.
  • Н21 Контрольная лампа ручного тормоза 218.
  • H23 Радиоприемник (с автоматической антенной) 432, 433.
  • Н25 Контрольная лампа обогрева наружного зеркала 383, 392.
  • К1 Реле обогревателя заднего стекла 201, 202.
  • K2 Прерыватель указателей поворотов и аварийной световой сигнализации 274.
  • К5 Реле передних противотуманных фар 258, 259.
  • К8 Реле прерывистой работы стеклоочистителя ветрового стекла 305 – 308.
  • К9 Реле омывателя фар 312 – 314.
  • К10 Реле указателей поворотов/ аварийной световой сигнализации 273, 274.
  • K15 Блок регулировки впрыска топлива 173 – 183.
  • K20 Блок управления зажиганием (электронное зажигание) 118, 119.
  • К25 Реле свечи накаливания (дизельные модели) 195 – 198.
  • K28 Реле дальнего света (Великобритания) 421, 422.
  • К30 Реле прерывистой работы стеклоочистителя заднего стекла 319 – 321.
  • К31 Реле топливного насоса (система впрыска топлива) 169 – 171.
  • К35 Реле подогрева наружного зеркала 397, 399.
  • K36 Реле бортового компьютера 360 – 362.
  • К37 Блок управления центральным замком 402 – 408.
  • K39 Реле люка 160, 162.
  • К45 Реле подогрева топливной смеси 164 – 166.
  • K46 Управление углом опережения зажигания 145 – 150.
  • K52 Блок зажигания 142, 143.
  • K53 Управление углом опережения зажигания 134 – 139.
  • L1 Катушка зажигания (с прерывателем контактов) 109.
  • L2 Катушка зажигания (бесконтактная система) 117, 126, 143.
  • L3 Катушка зажигания 136.
  • М1 Стартер 105 – 107.
  • М2 Двигатель стеклоочистителя 303 – 306.
  • M3 Двигатель вентилятора отопителя 205 – 207.
  • М4 Двигатель вентилятора радиатора 210.
  • M5 Насос омывателя ветрового стекла 302.
  • М8 Двигатель заднего стеклоочистителя (кроме GTE) 317 – 319.
  • M9 Насос омывателя заднего стекла 322, 330.
  • M12 Стартер (Дизельные модели) 193, 194.
  • M14 Двигатель левого переднего стекла 411.
  • M15 Двигатель правого переднего стекла 417.
  • M16 Двигатель левого заднего стекла 413.
  • M17 Двигатель правого заднего стекла 415.
  • М18 Двигатель центрального замка в двери водителя 404, 407.
  • М19 Двигатель центрального замка в левой задней двери 404, 407.
  • М20 Двигатель центрального замка в правой задней двери 404, 407 .
  • M21 Топливный насос (система впрыска топлива) 169.
  • M24 Насос омывателя фар 314.
  • М26 Двигатель антенны с электроприводом 433, 434.
  • М30 Двигатель наружного зеркала в двери водителя 368 – 381, 387 – 390.
  • М31 Двигатель наружного зеркала в двери пассажира 394 – 397.
  • M36 Двигатель стеклоочистителя заднего стекла (только GTE) 327 – 330.
  • М37 Двигатель центрального замка задней двери/ крышки багажника 404, 407.
  • Р1 Указатель уровня топлива 214.
  • Р2 Указатель температуры охлаждающей жидкости 206.
  • P3 Часы 296.
  • Р4 Датчик уровня топлива 214, 471.
  • Р5 Датчик температуры охлаждающей жидкости 216, 481.
  • P7 Тахометр 225.
  • P10 Датчик давления масла 488.
  • Р11 Измеритель потока воздуха (система впрыска топлива) 188 – 190.
  • Р12 Датчик температуры охлаждающей жидкости (система впрыска топлива) 188 – 190.
  • Р13 Датчик наружной температуры бортового компьютера 360.
  • Р14 Датчик пробега 133, 134, 156, 157, 351, 352, 492, 493.
  • Р15 Расходомер топлива 353, 354.
  • Р23 Датчик давления 135 – 137.
  • Р24 Датчик температуры 138,139.
  • P25 Датчик неисправности ламп накаливания 438 – 448.
  • P26 Датчик уровня моторного масла 457, 458.
  • P27 Датчик износа передней левой тормозной колодки 460.
  • Р28 Датчик износа передней правой тормозной колодки 461.
  • R1 Помехоподавляющий резистор (зажигание) 109.
  • R2 Обогреватель карбюратора 341.
  • R3 Прикуриватель 337.
  • R5 Свечи накаливания (дизельные модели) 188 – 190.
  • R7 Подогрев топливной смеси 164.
  • R11 Реостат освещения приборов 475.
  • R12 Обогреватель автоматической воздушной заслонки 343.
  • S1 Замок зажигания 106, 107.
  • S2.1 Переключатель освещения 239, 240, 439, 440.
  • S2.2 Выключатель подсветки салона 289.
  • S3 Выключатель вентилятора отопителя/ обогревателя заднего стекла 203 – 207.
  • S2 Переключатель ближнего света фар 247, 248, 444.
  • S3 Переключатель указателя поворотов 280, 281.
  • S5. 5 Включатель (кнопка) звукового сигнала 211.
  • S6 Распределитель зажигания (с прерывателем контактов) 109, 111.
  • S7 Выключатель фонаря заднего хода 335.
  • S8 Выключатель стоп-сигнала 2 68,446.
  • S9.2 Выключатель стеклоочистителя 302 – 306.
  • S9.3 Выключатель заднего стеклоочистителя (кроме GTE) 320, 321.
  • S9.4 Выключатель заднего стеклоочистителя (GTE) 329, 330.
  • S10 Выключатель блокировки стартера (автоматической коробки передач) 107.
  • S11 Датчик уровня тормозной жидкости 219.
  • S13 Индикатор затянутого ручного тормоза 218, 484 .
  • S14 Датчик давления масла 221, 486.
  • S15 Выключатель освещения багажного отделения 285.
  • S16 Выключатель освещение салона, включающийся при открытии правой двери 290.
  • S17 Выключатель освещение салона, включающийся при открытии левой двери 291.
  • S18 Выключатель лампы освещения вещевого ящика 339.
  • S21 Выключатель передних противотуманных фар 260, 262.
  • S22 Выключатель задних противотуманных фонарей 253, 255.
  • S29 Выключатель вентилятора радиатора 210.
  • S30 Выключатель подогрева сидения водителя 368, 370.
  • S37 Переключатель стеклоподъемников 410 – 418.
  • S41 Выключатель центральной блокировки двери водителя 402, 403.
  • S44 Датчик положения дроссельной заслонки (система впрыска топлива) 188 – 190.
  • S47 Выключатель освещение салона, включающийся при открытии двери водителя 292, 293.
  • S50 Выключатель контрольной лампы дроссельной заслонки 340.
  • S52 Выключатель аварийной световой сигнализации 274 – 278.
  • S55 Выключатель обогревателя сидения пассажира 372 – 3 74.
  • S60 Выключатель педали сцепления 159.
  • S66 Вакуумный выключатель 148.
  • S68.1 Переключатель регулировки положения внешнего зеркала 377 – 380, 385 – 389м.
  • S68.2 Переключатель обогревателя наружного зеркала 383, 392.
  • S68.3 Переключатель на правое или левое внешнего зеркала 386 – 390.
  • S73 Выключатель предварительного подогрева топливной смеси 165.
  • S74 Датчик температуры 151.
  • S75 Датчик температуры масла 151.
  • S77 Выключатель пробега 153 – 156.
  • S81 Датчик уровня тормозной жидкости 459.
  • S82 Датчик уровня жидкости в бачке омывателя 462.
  • U1 Преобразователь уменьшения яркости света фар 422 – 426.
  • U3 Управление компьютера 352 – 361.
  • U3.1 Переключатель часов 359.
  • U3.2 Переключатель функций часов 359.
  • U3.3 Повторная установка/ регулировать часов 359.
  • U5 Дисплей 454 – 462.
  • U5.1 Предупреждающая лампа перегорания ламп внешнего освещения 454.
  • U5.2 Предупреждающая лампа перегорания ламп стоп-сигнала 456.
  • U5.3 Контрольная лампа уровня масла/ охлаждающей жидкости 457.
  • U5.4 Контрольная лампа уровня тормозной жидкости 458.
  • U5.5 Контрольная лампа износа тормозной колодки 460.
  • U5.6 Контрольная лампа уровня жидкости в бачке стеклоомывателя 461.
  • U6 Жидкокристаллическая комбинация приборов 469 – 492.
  • U6.1 Предупреждающий символ низкого напряжения 469.
  • U6.2 Вольтметр 470 – 4 72.
  • U6.3 Датчик уровня топлива 471.
  • U6.4 Предупреждающий символ давления масла 486.
  • U6.5 Датчик давления масла 488.
  • U6.6 Датчик температуры 481.
  • U6.7 Управление лампами 478.
  • U6.8 Привод спидометра 491, 492.
  • U6.9 Управление лампами дальнего света 482.
  • U6.10 Контрольная лампа левого указателя поворотов 486.
  • U6.11 Контрольная лампа правого указателя поворотов 488.
  • U6.13 Контрольная лампа затянутого ручного тормоза 484.
  • U6.14 Тахометр 484.
  • U6.15 Контрольная лампа указателя поворотов прицепа 480.
  • U6.21 Реле (освещения) 474 – 476.
  • U6.22 Освещение 475, 476.
  • U6.23 Освещение спидометра 491.
  • U6.24 Переключатель 493.
  • U6.25 Переключатель калибровки 478.
  • V4 Диод (задние противотуманные фонари) 253.
  • V5 Диод (задние противотуманные фонари) 257.
  • V6 Диод (стояночные огни) 240.
  • X1 Разъемы прицепа Различные.
  • X2 Вспомогательные разъемы Различные.
  • X5 Разъем жгута проводов Различные.
  • X6 Задние разъем жгута проводов Различные.
  • X7 Передний разъем жгута проводов Различные.
  • X8 Разъем жидкокристаллической комбинации приборов (с 26 контактами) 469 – 492.
  • X9 Разъем жидкокристаллической комбинации приборов(с 16 контактами) 476 – 490.
  • X10 Разъем установки угла опережения зажигания 138 – 140.
  • Y5 Электромагнитный клапан остановки двигателя (Дизель) 199.
  • Y6 Вспомогательный пневмоклапан (топливные форсунки) 188 – 190.
  • Y7 Топливные форсунки 188 – 190.
  • Y10 Распределитель зажигания (с датчиком Холла) 122.
  • Y11 Датчик Холла 108, 109, 145 – 147.
  • Y14 Индуктивный датчик 135 – 137.
  • Y15 Индуктивный датчик с блоком зажигания 125, 126.
  • Y17 Электромагнитный клапан 342.
  • Y18 Электромагнитный клапан люка 159.
  • Y22 Распределитель зажигания 147.
  • Y23 Распределитель зажигания (с индуктивным датчиком) 129.
  • Y24 Распределитель зажигания 139.
    •
